Динамик 2ГДМ-3: характеристики, размеры и применение в акустике

Советский широкополосный динамик 2ГДМ-3 — это классическая модель с постоянным магнитом, диаметром диффузора 200 мм (8 дюймов) и номинальной мощностью 15 Вт. Данная головка широко применялась в радиоприемниках «Родина», «Москвич» и других бытовых аудиосистемах СССР. Благодаря надежной конструкции и сбалансированному звучанию, он остается востребованным среди радиолюбителей для реконструкции vintage-аудиотехники и создания DIY-колонк.

Модель 2ГДМ-3 предназначена для использования в акустических системах различного типа, начиная от домашних аудиосистем до крупных звуковых комплексов. Динамик характеризуется сбалансированным звуком с хорошей передачей средних частот, что делает его идеальным выбором для воспроизведения музыки и речи. Если вас интересуют другие решения из советского наследия, обратите внимание на динамик 3 ГДМ-1, который отличается меньшим размером и специфическим тембром.

Диаметр диффузора динамика составляет 200 мм, что соответственно дает возможность качественно передавать звуковой спектр в широком диапазоне частот. Ход диффузора обеспечивает стабильное и чистое звучание без искажений даже на высоких уровнях громкости. Магнит динамика выполнен из высококачественных материалов, что обеспечивает устойчивость к магнитному полю и долговечность в эксплуатации. Для сравнения, более современный вариант можно найти в статье про динамик 2 ГД-3М.

Мощность динамика составляет 15 Ватт, что позволяет использовать его в системах средней мощности. Полярность динамика правильная, что гарантирует синхронную работу с другими компонентами аудиосистемы. Все эти характеристики делают 2ГДМ-3 отличным выбором как для профессионального использования, так и для домашних аудиосистем.

Таблица основных характеристик 2ГДМ-3

Параметр	Значение
Номинальная мощность	15 Вт (3 ВА по старой классификации)
Сопротивление (DC)	4 Ом
Чувствительность	93,5 дБ
Рабочий диапазон частот	100 – 6000 Гц
Частота основного резонанса	90 Гц
Диаметр диффузора	200 мм (8 дюймов)
Габаритные размеры	Ø225 мм
Ход диффузора	4,5 мм
Вес	1,5 кг
Тип магнита	Постоянный магнит
Расшифровка маркировки	2ГДМ — Головка Динамическая Музыкальная

Громкоговоритель этого типа применялся в приемниках «Родина» и «Москвич». Марка «2ГДМ-3» обозначает громкоговоритель динамический с постоянным магнитом мощностью 3 вольтампера (что соответствует номинальной мощности около 15 Вт в современных измерениях).

Технические параметры и электрические характеристики

Рабочий диапазон частот: 100 – 6000 Гц

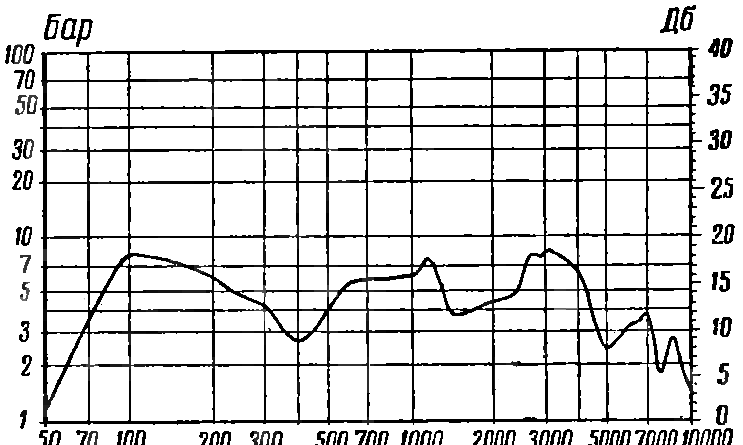

Неравномерность АЧХ в диапазоне 100-6000 Гц: 15 дБ
Уровень характеристической чувствительности: 93,5 дБ
Номинальная мощность: 3 ВА (соответствует ~15 Вт)
Сопротивление: 4 Ом

Величина нелинейных искажений: 7%
Индукция в зазоре: 5500 гаусс
Частота основного резонанса: 90 Гц
Габаритные размеры: Ø225 мм

Конструкция и устройство динамика 2ГДМ-3

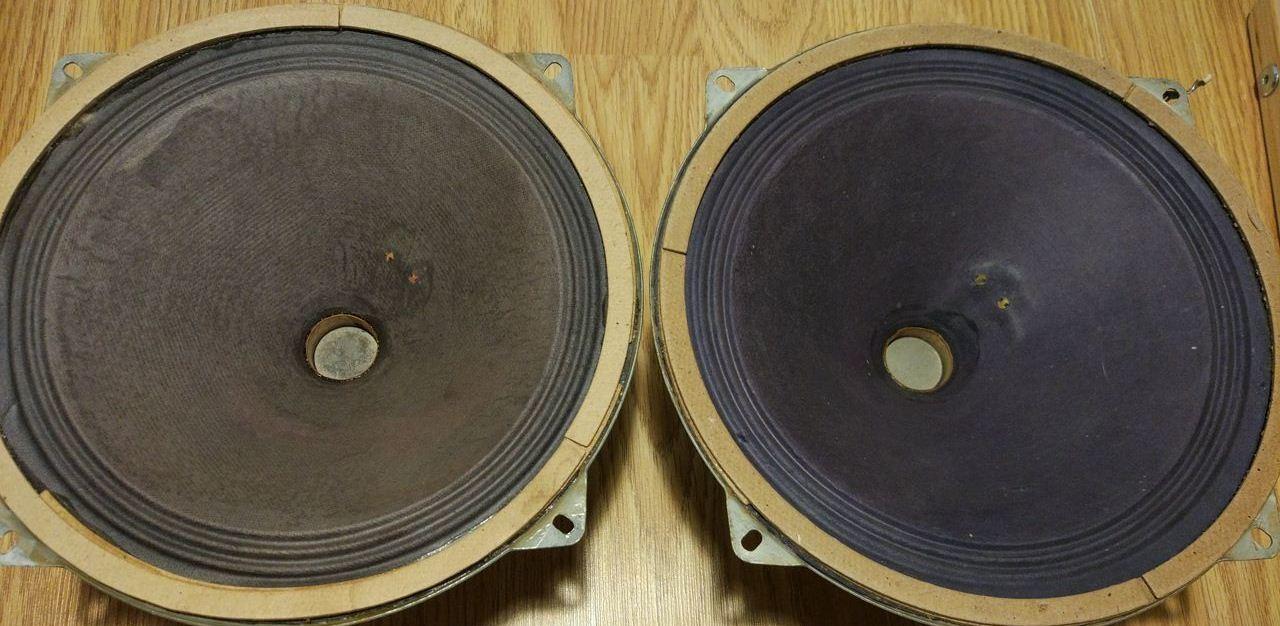

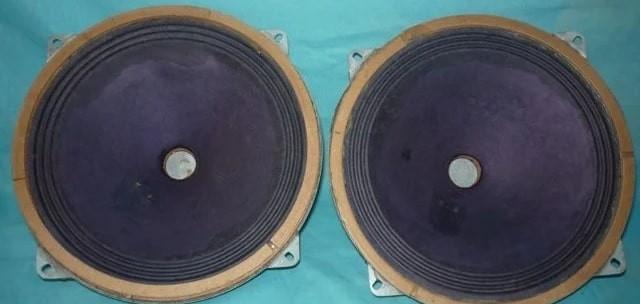

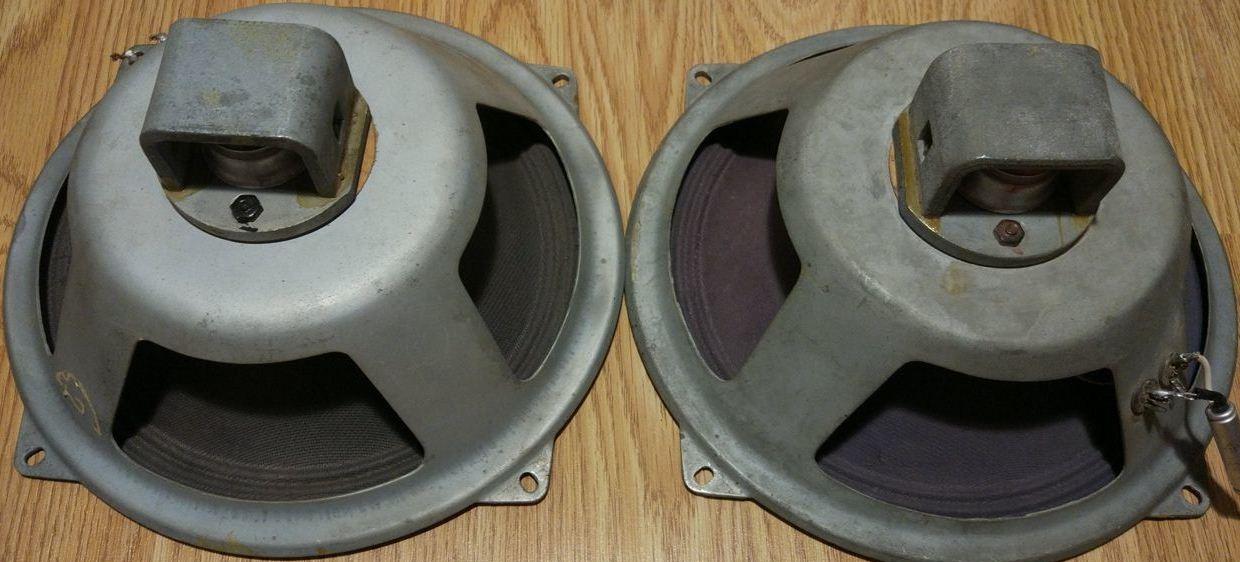

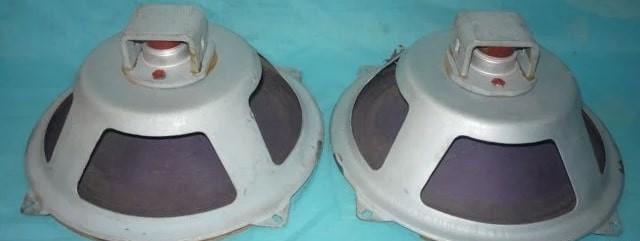

Головка , круглая, с неэкранированной магнитной системой. Диффузор с гофром изготовлен из бумажной массы. Рама изготовлена из штампованной стали. Центрирующая шайба из ткани. Динамик с постоянным магнитом.

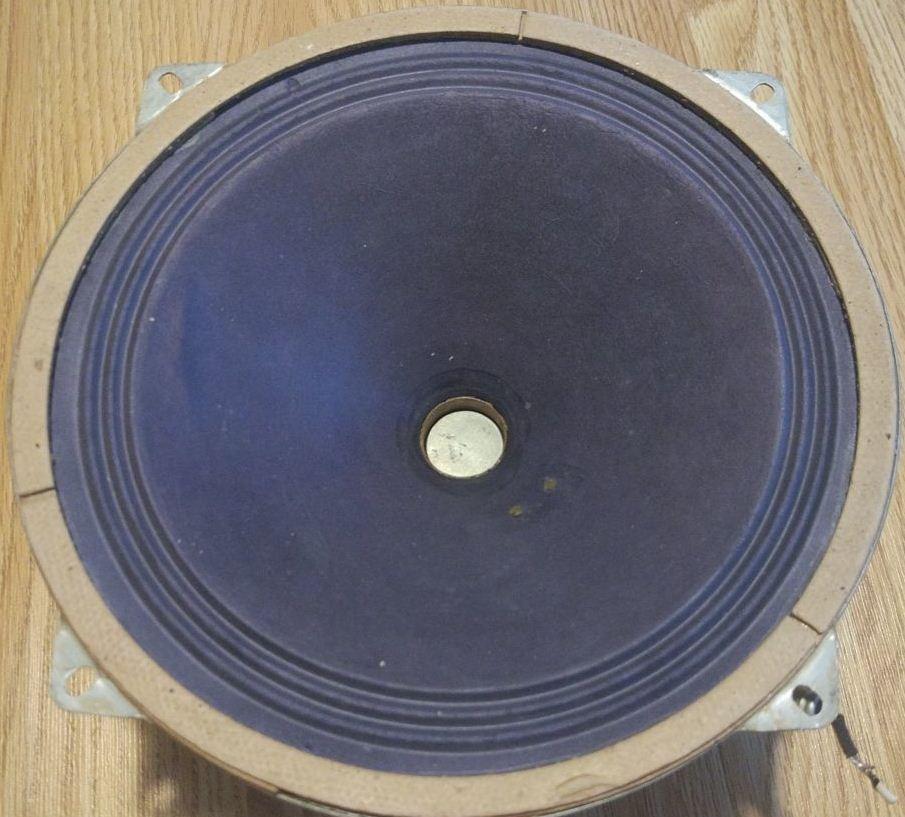

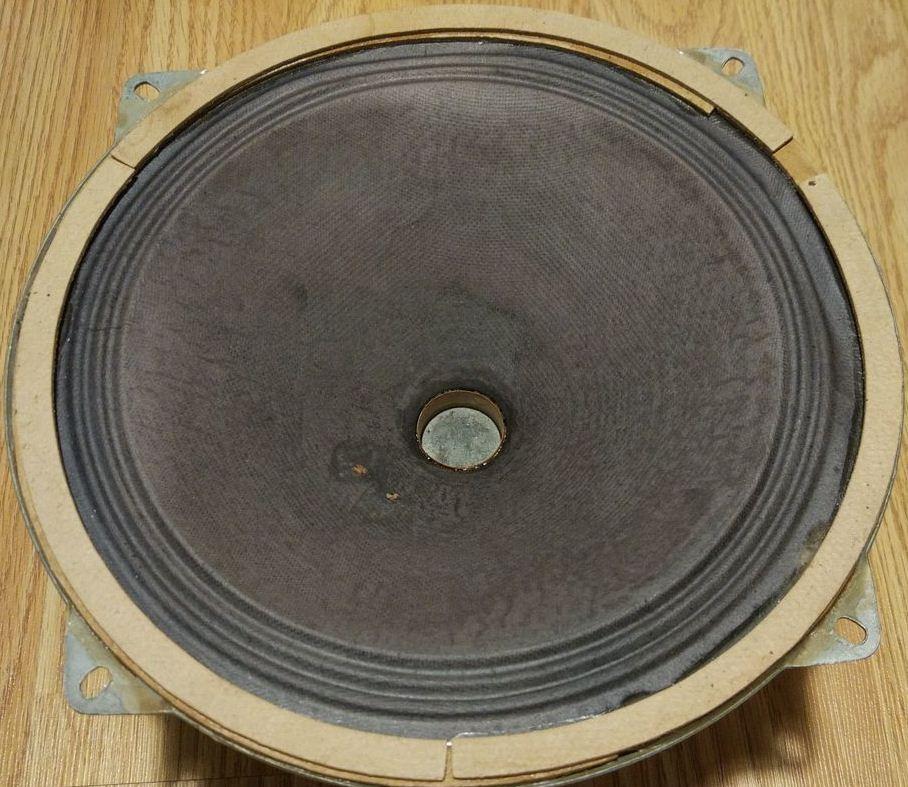

Диффузор громкоговорителя литой, диаметром 197 мм. Вес диффузора без звуковой катушки 3,2 (±0,8 грамма). Внутри диффузора вклеен бумажный колпачок, устраняющий возможность попадания пыли в зазор. Диффузор приклеивается к держателю казеиновым клеем.

Центрирующая шайба литая из бумаги, гофрированная. Для придания упругости пропитывается лаком цапон. Вес до покрытия лаком 0,5 грамма.

Звуковая катушка наматывается на каркас, изготовленный из кабельной бумаги, размеры его 80х14,5 мм. Катушка наматывается проволокой с влагостойкой изоляцией марки ПЭЛ 0,18. Намотка состоит из 66 витков, уложенных в два слоя. Проволока укладывается виток к витку. Каркас и каждый слой намотки проклеиваются клеем дюпон. Намотанная катушка не должна быть эллиптической. Сопротивление катушки постоянному току 3,8 Ом. Чертеж звуковой катушки 2ГДМ-3:

Выводные концы от звуковой катушки делаются обмоточным проводом ПЭЛ 0,18, длиною 40 мм. Для придания большей прочности они приклеиваются у основания катушки к каркасу с помощью полоски бумаги размером 15х3 мм. После того, как катушка приклеена к диффузору, выводные концы звуковой катушки приклеиваются к диффузору до места спайки с гибкими выводами.
