Динамик 20 ГДН-3-4 (15 ГД-13-100): характеристики, размеры и применение

Акустический динамик модели 20 ГДН-3-4, также известный как 15 ГД-13-100, является одним из самых популярных и качественных громкоговорителей, произведенных советской промышленностью. Этот динамик предназначен для использования в высококачественной аудиосистеме и обеспечивает отличный звук с глубокими басами и четкими высокими частотами. Конструкция динамика включает мощный магнит и прочный диффузор, что позволяет ему выдерживать высокую мощность и обеспечивать долгий срок службы. Диаметр динамика составляет 15 дюймов, что позволяет ему воспроизводить звук с высокой детализацией и минимальными искажениями. Этот динамик идеально подходит для использования в домашней аудиосистеме, профессиональных студиях звукозаписи и концертных системах. Сочетание высоких технических характеристик и надежного дизайна делает 20 ГДН-3-4 идеальным выбором для всех, кто ценит качество звука и долговечность оборудования. Если вы ищете альтернативу для сборки сабвуфера, обратите внимание на динамик 20 ГДС-1-16 (15 ГД-11), который часто используется в паре с данной моделью для расширения низкочастотного диапазона.

Технические характеристики динамика:

20 ГДН-3-4 (15 ГД-13-100)

История и производитель

Динамик 20 ГДН-3-4 был разработан в период расцвета советской радиоэлектронной промышленности и производился на опытном заводе ВНИИРПА им. А. С. Попова. Предприятие специализировалось на создании надежных акустических систем для народного хозяйства и оборонной промышленности. Благодаря строгому контролю качества и использованию проверенных материалов, эти громкоговорители до сих пор ценятся аудиофилами за линейность АЧХ и низкий уровень гармонических искажений. Заводская маркировка 15 ГД-13-100 указывает на диаметр в дюймах (15), тип конструкции (ГД — громкоговоритель динамический), номер разработки (13) и номинальную мощность (100 Вт). Такая система маркировки позволяла инженерам быстро идентифицировать параметры устройства без необходимости изучения полных спецификаций.

Таблица характеристик 20 ГДН-3-4 (15 ГД-13-100)

20 ГДН-3-4 (15 ГД-13-100)
Параметр Значение
Ход диффузора 4 мм
Размеры (в дюймах) 15 дюймов
Громкоговоритель Динамический
Применение Домашние аудиосистемы, студии звукозаписи, концертные системы
Диаметр динамика 15 дюймов
Вес 5,6 кг
Сколько ватт 100 Вт
От скольки ватт играет 10 Вт
Диаметр магнита 120 мм
Характер звучания Чистый, насыщенный, с глубокими басами
Советские динамики Да
Расшифровка модели 20 ГДН-3-4 - 20 сантиметровый громкоговоритель низкочастотный, 3-я версия, 4 Ом
Полярность Стандартная

Изготовитель: опытный завод ВНИИРПА им А. С. Попова.

20 ГДН-3-4 (15 ГД-13-100)

Сравнение с аналогами и особенности конструкции

При выборе низкочастотного динамика для сборки АС важно учитывать не только паспортные данные, но и реальные акустические свойства. Модель 20 ГДН-3-4 выделяется среди современных аналогов благодаря высокому механическому добротности и широкому ходу диффузора. В сравнении с более новыми советскими разработками, такими как динамик 25 ГДН-3-4 (15 ГД-14), данная модель обладает более компактным корпусом магнитной системы, что упрощает монтаж в стеллажные колонки. При этом частота основного резонанса остается на оптимальном уровне для воспроизведения диапазона 40–200 Гц. Диффузор из бумаго-текстильной смеси обеспечивает быстрый отклик и минимальное цветовое окрашивание звука, а резиновый подвес гарантирует долговечность даже при длительной работе на пределе возможностей. Для профессиональных задач, где требуется максимальная отдача в суббасе, инженеры часто рассматривают тяжеловесный динамик 100 ГДН-18Д-8, однако для домашних систем 20 ГДН-3-4 остается золотой серединой между размером, весом и акустической отдачей.

Технические характеристики 15ГД-13:

20 ГДН-3-4 (15 ГД-13-100)

Диапазон воспроизводимых частот: 100 – 1000 Гц

Уровень характеристической чувствительности: 81 дБ

Номинальное сопротивление: 4 Ом

Номинальная мощность: 15 Вт

20 ГДН-3-4 (15 ГД-13-100)

Частота основного резонанса: 100 Гц

Габаритные размеры: 100х100х65 мм

20 ГДН-3-4 (15 ГД-13-100)

Как проверить оригинал и советы по подключению

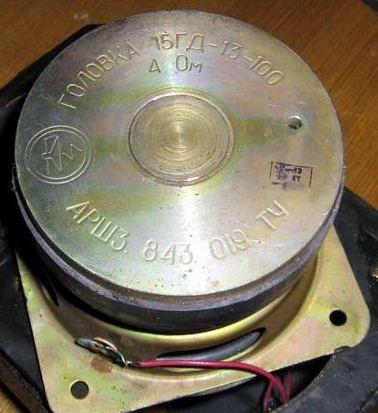

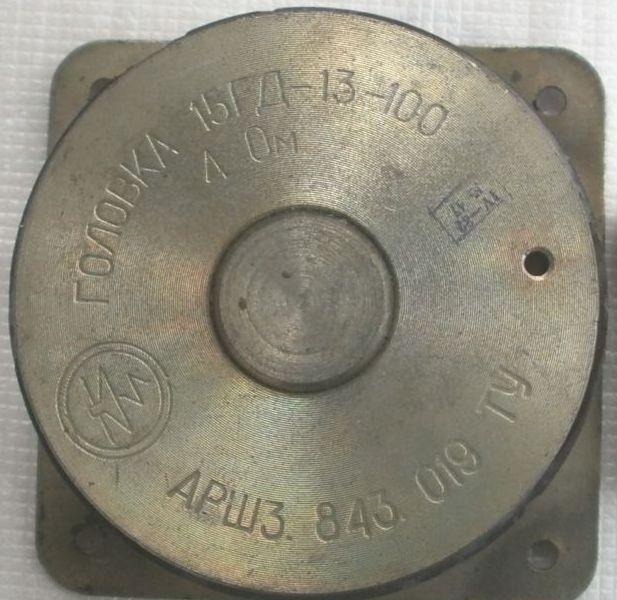

На вторичном рынке часто встречаются восстановленные или неоригинальные копии советских динамиков. Чтобы убедиться в подлинности 20 ГДН-3-4, обращайте внимание на маркировку на магнитной системе: оригинальные экземпляры имеют четкую штамповку завода ВНИИРПА и дату выпуска. Звуковая катушка должна быть намотана на бумажный керн диаметром 24,8 мм, а подвес — из плотной резины или качественного ППУ. При подключении динамика к усилителю соблюдайте полярность: красный вывод усилителя соединяется с положительным контактом динамика, что обеспечивает фазировку и синфазное движение диффузоров в многополосной системе. Для достижения наилучших результатов используйте кабель сечением не менее 2,5 мм², чтобы минимизировать потери на низких частотах. Перед установкой в корпус рекомендуется провести измерение параметров Левинасона (Qts, Fs, Vas) с помощью тестового генератора и вольтметра, так как заводские допуски могут варьироваться в зависимости от года выпуска.

Описание 15ГД-13

20 ГДН-3-4 (15 ГД-13-100)

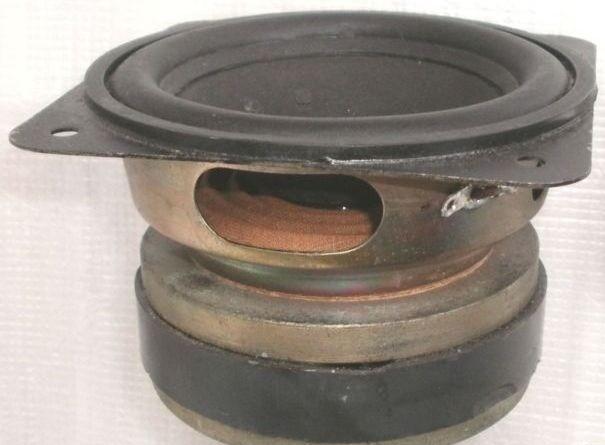

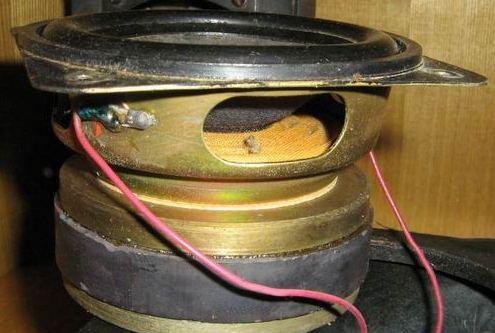

Низкочастотная динамическая головка, круглая, с неэкранированной магнитной системой. Рама выполнена из стали методом штамповки. Диффузор диаметром 71 мм сделан из бумаги с вкраплением шерсти. Подвес резиновый весом 7,54 г. Так же есть попадались и пеновые подвесы. Звуковая катушка из бумаги весом 2,8 г, высота намотки 11,5 мм. Керн диаметром 24,8 мм. Магнитная система построена на кольцевом ферритовом магните диаметром 85 мм и высотой 15 мм. Устанавливались такие громкогооврители с резиновым подвесом в и , они же АС “Ингул”. В варианте на ППУ подвесе только в .

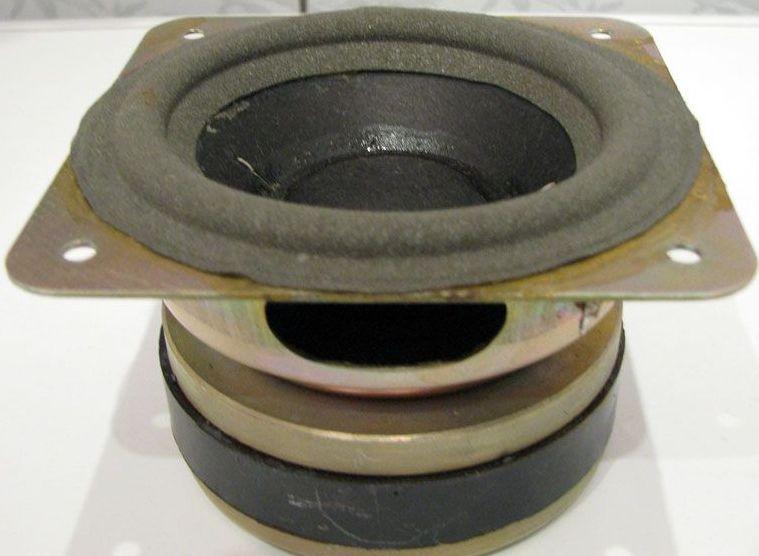

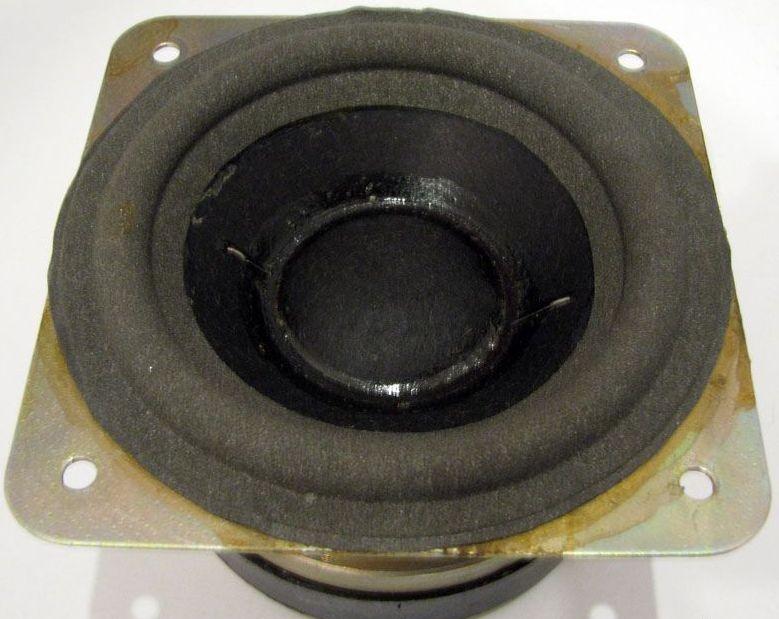

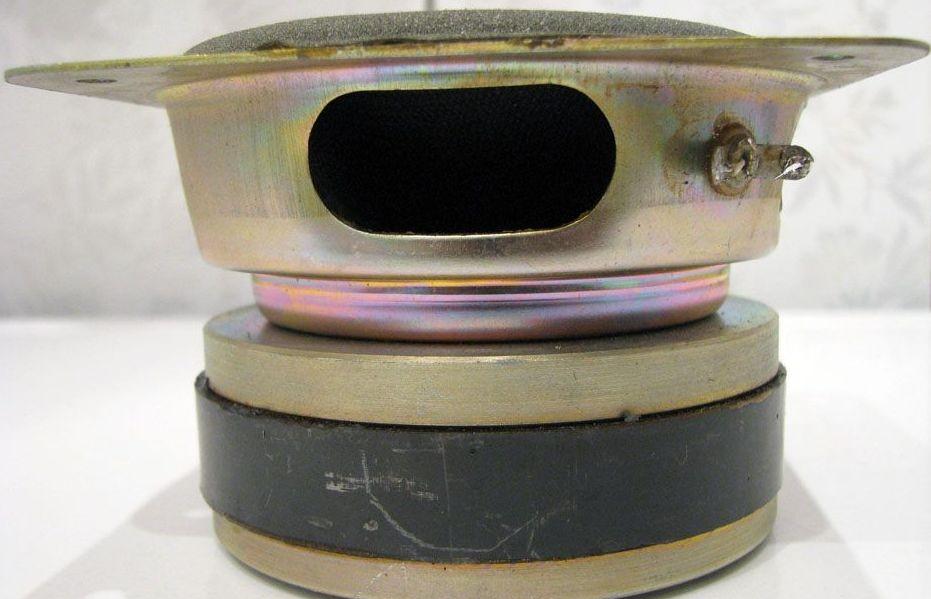

Динамик на пенополиуретоновом (ППУ) подвесе, он подвес не оригинальный:

20 ГДН-3-4 (15 ГД-13-100)

По материалам: devicemusic.ucoz.ru
