Динамик 25 ГДН-3-4 (15 ГД-14): характеристики, размеры и применение

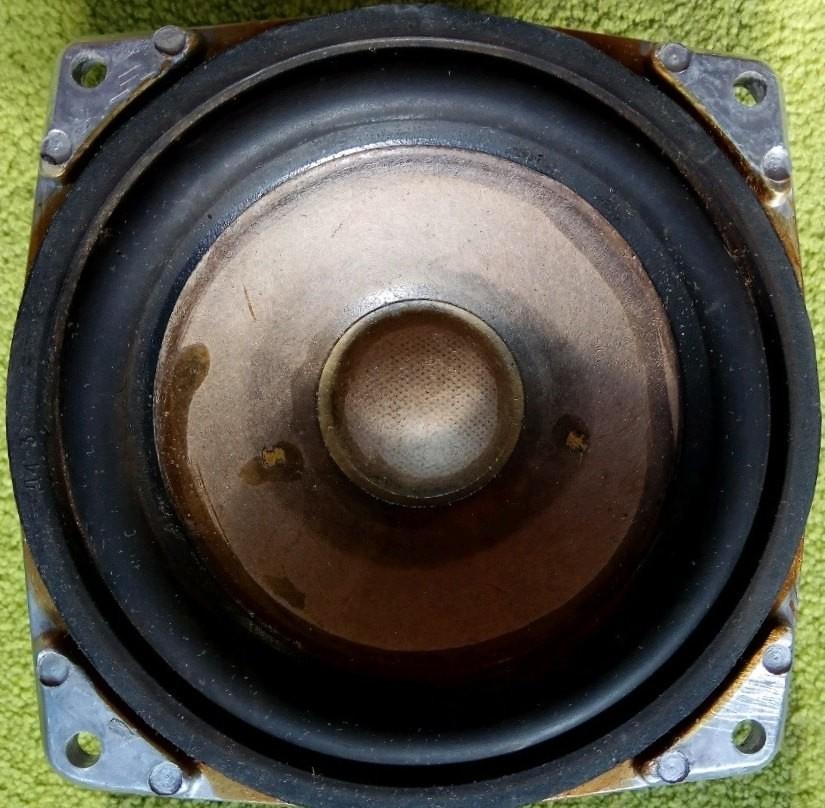

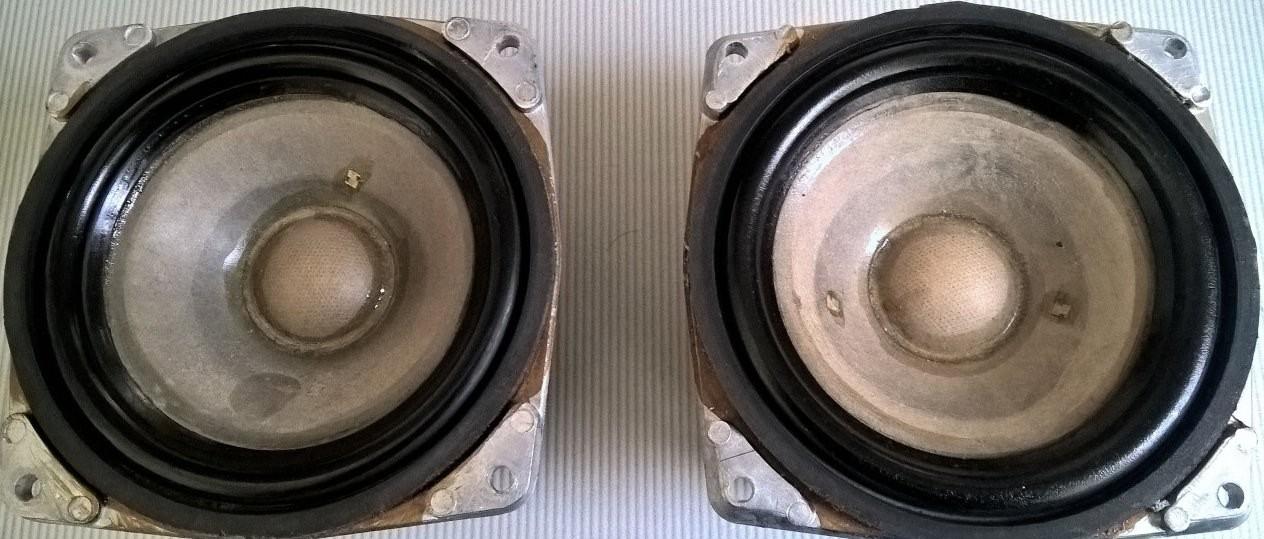

Громкоговоритель 25 ГДН-3-4 (также известный как 15 ГД-14) — это классическая низкочастотная головка советского производства, ставшая легендой среди аудиофилов и конструкторов акустических систем. Этот динамик широко применялся в Hi-Fi технике 1970–80-х годов и до сих пор ценится за «теплый», насыщенный звук и высокую надежность. В отличие от современных аналогов, он обладает специфическими параметрами, которые требуют грамотного расчета корпуса, но взамен выдают глубокий и детальный бас.

Модель предназначена для воспроизведения низкочастотного диапазона и идеально подходит для создания двухполосных и трехполосных АС. Благодаря классической конструкции с бумажным диффузором и резиновым подвесом, 25 ГДН-3-4 часто выбирают для реставрации vintage-колонек или для сборки авторских самодельных акустических систем. Если вы ищете замену для старой техники, этот динамик — один из лучших вариантов по соотношению цена/качество. Для более современных задач можно рассмотреть динамик 25 ГДН-4-4 (15 ГД-17), который имеет улучшенные параметры.

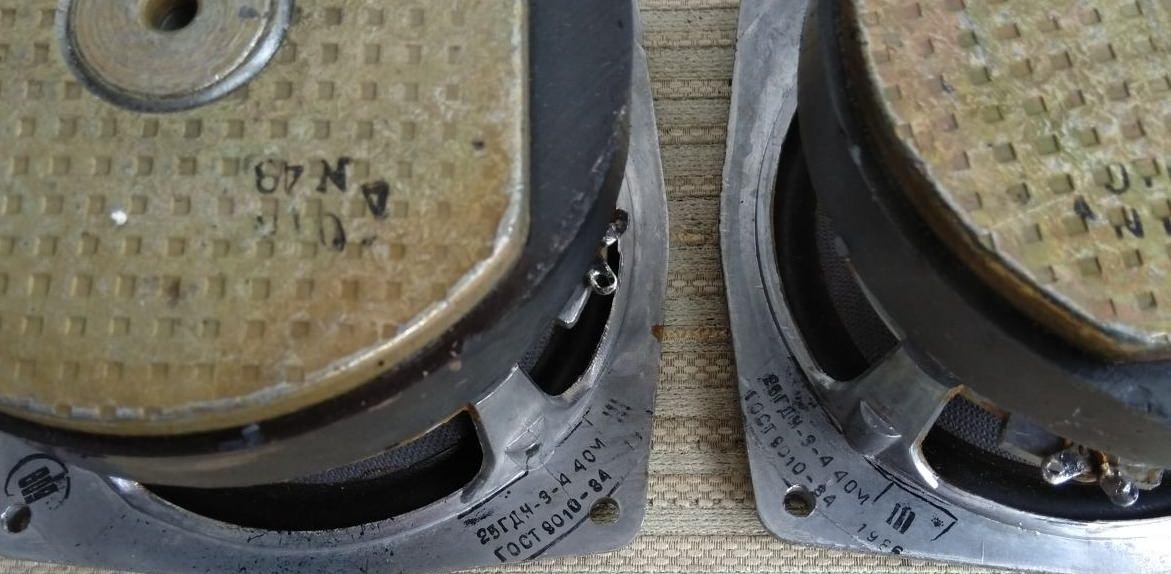

Расшифровка маркировки 25 ГДН-3-4 говорит сама за себя: 25 — диаметр диффузора в сантиметрах (250 мм), ГДН — громкоговоритель низкочастотный, 3 — номер разработки, 4 — номинальное сопротивление 4 Ом. Полярность подключения стандартная: «плюс» на центральном контакте разъема. Правильное подключение критически важно для фазировки в многополосных системах.

Таблица основных характеристик 25 ГДН-3-4

Параметр	Значение
Тип	Низкочастотный (НЧ)
Диаметр диффузора	250 мм (10 дюймов)
Номинальное сопротивление (Zном)	4 Ом
Паспортная мощность	25 Вт
Рабочая (долговременная) мощность	15 Вт
Чувствительность	85 дБ
Ход диффузора (Xmax)	5 мм
Частота основного резонанса (Fs)	55 Гц
Вес	2 кг
Производитель	ПО «Вега», г. Бердск (СССР)

Изготовитель: ПО «Вега», г. Бердск. Громкоговоритель предназначен для применения в закрытых выносных акустических системах первой и второй групп сложности в качестве низкочастотного звена при работе в помещениях. Этот динамик часто используется в качестве замены в колонках «Арияд», «Альпика» и других моделях советского радиостроения.

Технические параметры 25ГДН-3

Для правильного расчета акустического оформления (коробки) необходимо учитывать следующие параметры Тиля-Смолла:

Диапазон воспроизводимых частот: 50 – 5000 Гц
Неравномерность АЧХ: 14 дБ
Чувствительность: 85 дБ
Сопротивление (Zном): 4 Ом
Рабочая мощность: 15 Вт

Паспортная мощность: 25 Вт
Долговременная мощность: 30 Вт
Кратковременная мощность: 70 Вт

Коэффициент гармоник при подводимой мощности на частотах:

125 Гц: 7%

200 – 630 Гц: 5%
1000 – 2000 Гц: 3%

Основные резонансные параметры:

Частота основного резонанса (Fs): 55 Гц (±10 Гц)
Полная добротность (Qts): 0,5 (±0,1)

Эквивалентный объем (Vas): 8 л

Габаритные размеры: Ø125х76 мм (диаметр монтажного отверстия и глубина). Вес динамика составляет около 2 кг, что требует прочной корзины и надежного крепления.

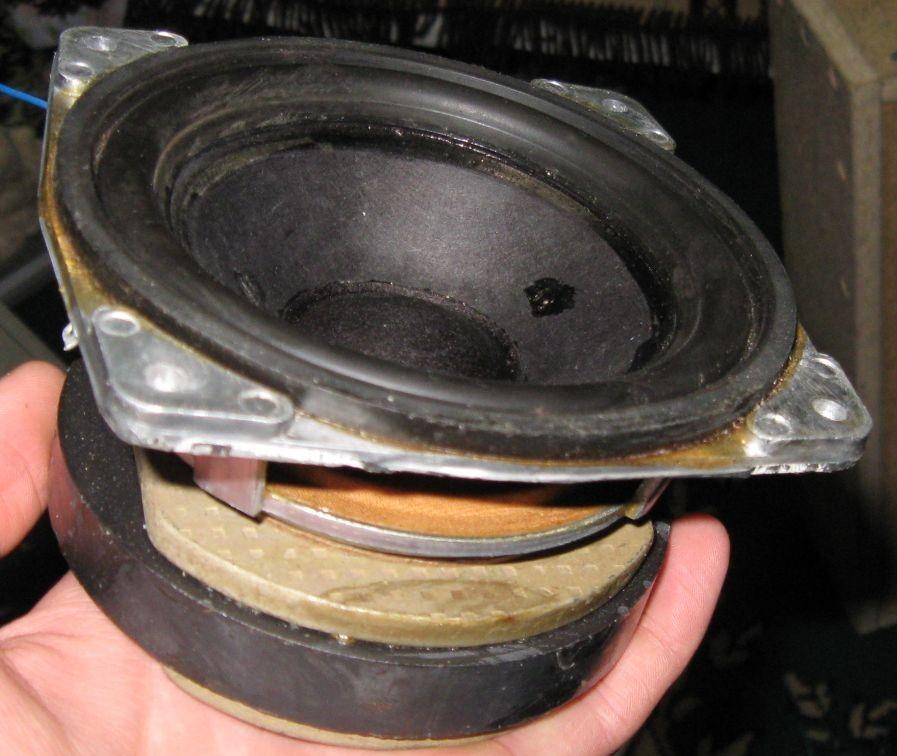

Конструкция динамика 25ГДН-3

Головка электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции при относительно небольшом весе. Динамик выпускался в двух основных модификациях: с номинальным сопротивлением 4 Ом (25ГДН-3-4) и 8 Ом (25ГДН-3-8). Выбор импеданса зависит от схемы усилителя и кроссовера вашей акустической системы.

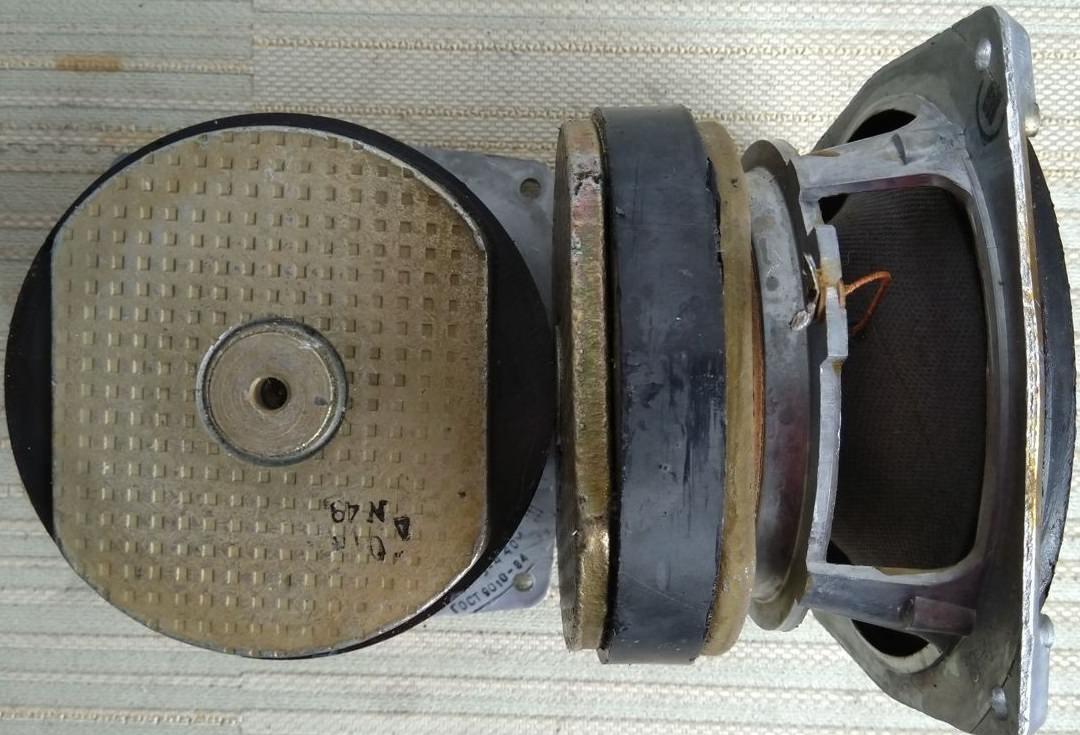

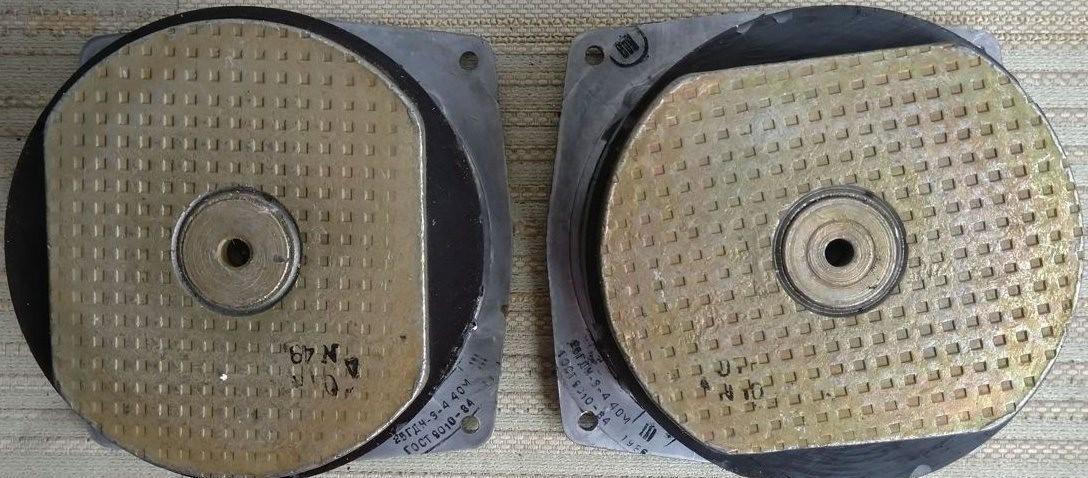

Магнитная система 25ГДН-3

В основе динамика лежит мощная магнитная цепь, обеспечивающая высокую эффективность преобразования энергии:

Кольцевой ферритовый магнит марки М28РА180 размером К110х45х16 мм.

Керн (центральный стержень) диаметром 24,45 мм.
Верхний фланец с отверстием диаметром 27,45 мм.
Высота воздушного зазора 7 мм, его радиальная ширина 1,5 мм, индукция в зазоре составляет 0,95 Тл.

Такая магнитная система позволяет динаимику развивать большое усилие на диффузор, что важно для качественного баса.

Подвижная система динамика

Качество звука во многом определяется конструкцией подвижной системы (ПДС):

Звуковая катушка: намотана проводом марки ПЭТВ-1 диаметром 0,224 мм. Намотка двухслойная: в первом слое 47 витков, во втором – 46 витков. Высота намотки 12,3 мм. Омическое сопротивление катушки составляет 3,1 Ом (±0,4 Ом). Высота ЗК 22,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26,5 мм.

Диффузор: изготовлен из бумажной массы с пропиткой, что обеспечивает правильный демпфирование собственных резонансов.
Подвес: тороидальной формы, выполнен из резины, подклеивается к внешнему краю диффузора. Резиновый подвес обеспечивает долговечность и эластичность.
Центрирующая шайба: из ткани с пропиткой, обеспечивает центрирование катушки в зазоре.
Колпачок: сферической формы, из бумажной массы, служит для защиты катушки и улучшения внешнего вида.
