10 ГДВ-2-16 (10 ГД-35Б): характеристики и описание динамика

10 ГДВ-2-16 (10 ГД-35Б) — это советский высокочастотный громкоговоритель номинальной мощностью 35 Вт. Модель выпускалась ПО «Вега» (г. Бердск) и широко применяется в качестве ВЧ-звена в многополосных акустических системах. Динамик отличается надежностью, чистым звучанием и простотой интеграции, что делает его востребованным среди радиолюбителей, ценящих качество советской акустики. Для сравнения, в более тяжелых системах часто используются динамики 25 ГДН-1-8-80, тогда как 10 ГДВ-2-16 специализируется на высоких частотах.

Данная модель обладает высокой чувствительностью (92 дБ) и обеспечивает точную передачу звуковых сигналов в диапазоне 5000 – 25000 Гц. Оптимизированный ход диффузора (4 мм) позволяет воспроизводить звук без искажений при рабочей нагрузке. Расшифровка маркировки «ГДВ» указывает на принадлежность к группе высокочастотных динамиков, что определяет его основное назначение — работу в помещениях и на открытом воздухе в качестве звена высшей или первой группы сложности.

Технические характеристики 10 ГДВ-2-16

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления и подбора кроссовера. Основные ТТХ включают сопротивление 16 Ом и диапазон частот, охватывающий верхнюю середину и высокие частоты.

Динамик легко интегрируется в различные корпуса благодаря компактным размерам и наличию надежных клемм для подключения. Полярность сигнала обозначена на корпусе, что упрощает монтаж. Если вам требуется динамик для низкочастотного звена, обратите внимание на модель 10 ГДШ-102-4, которая лучше подходит для баса.

Конструкция и материалы

Головка выполнена по электродинамическому типу, является высокочастотной и круглой. Магнитная цепь неэкранирована, что характерно для многих моделей того времени. Установочный фланец и акустическая линза изготовлены из прочного пластика. В более ранних версиях (например, 10 ГД-35) магнитный блок мог закрываться алюминиевым кожухом для защиты.

Подвижная система включает куполообразную диафрагму с подвесом, прессованную из специальной пленки. Общий диаметр подвижной части составляет 34 мм. Звуковая катушка намотана проводом ПЭТВЛ-1 (диаметр 0,08 мм) на бумажный каркас (марка К080Н). Намотка двухслойная: первый слой — 23 витка, второй — 22 витка. Высота намотки 2,5 мм, общая высота катушки 4,5 мм.

Магнитная система

Сердцем динамика является кольцевой ферритовый магнит марки М22РА220. Его габариты составляют К85х35х15 мм. Конструкция включает керн диаметром 24,6 мм и верхний фланец с отверстием 26,6 мм. Воздушный зазор имеет высоту 4 мм и радиальную ширину 1 мм, обеспечивая индукцию в зазоре на уровне 1 Тл. Это обеспечивает стабильную работу динамика при различных мощностных нагрузках.

Визуализация и виды

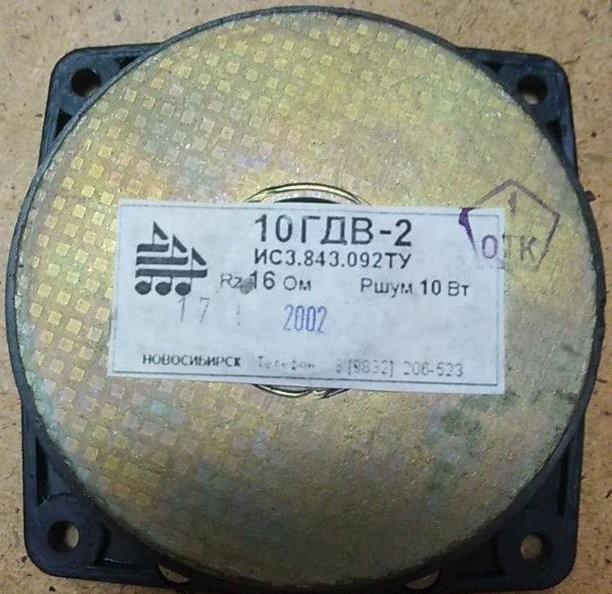

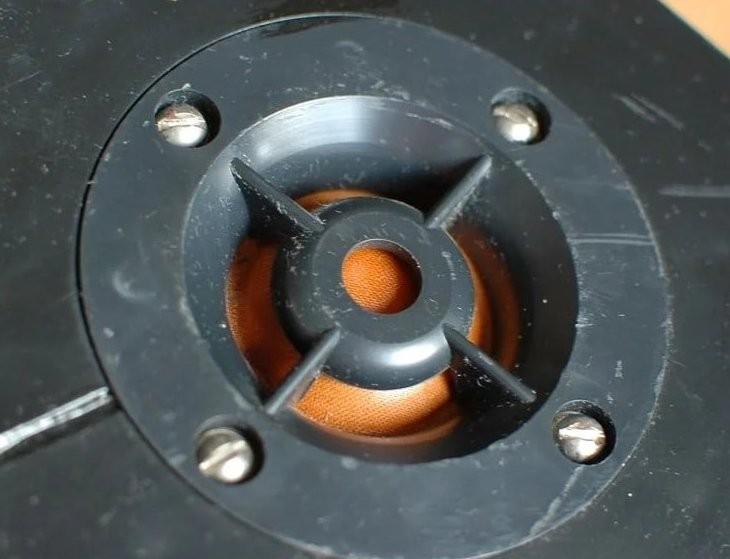

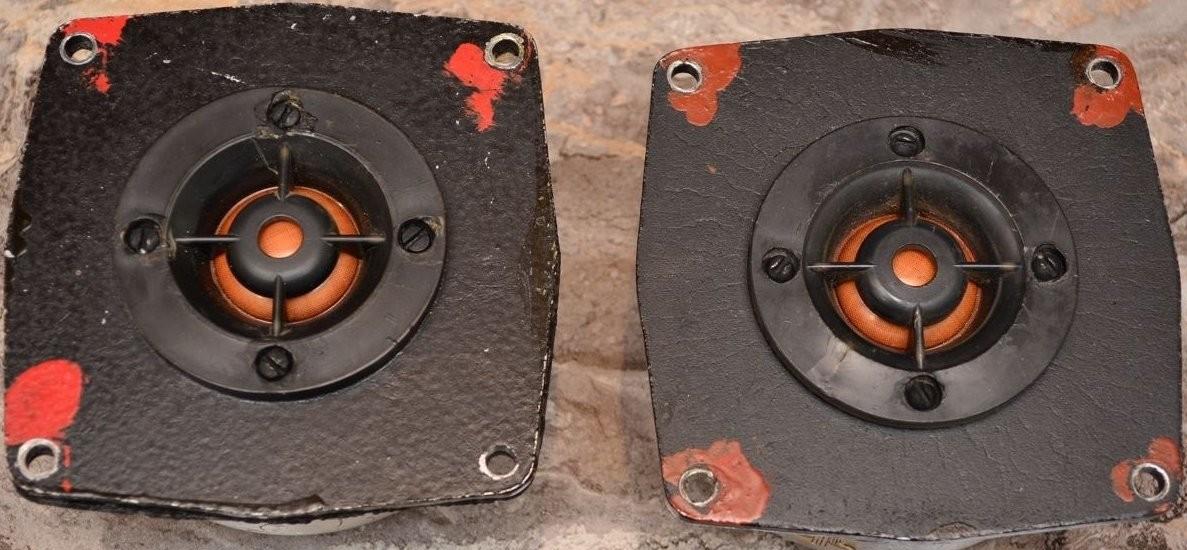

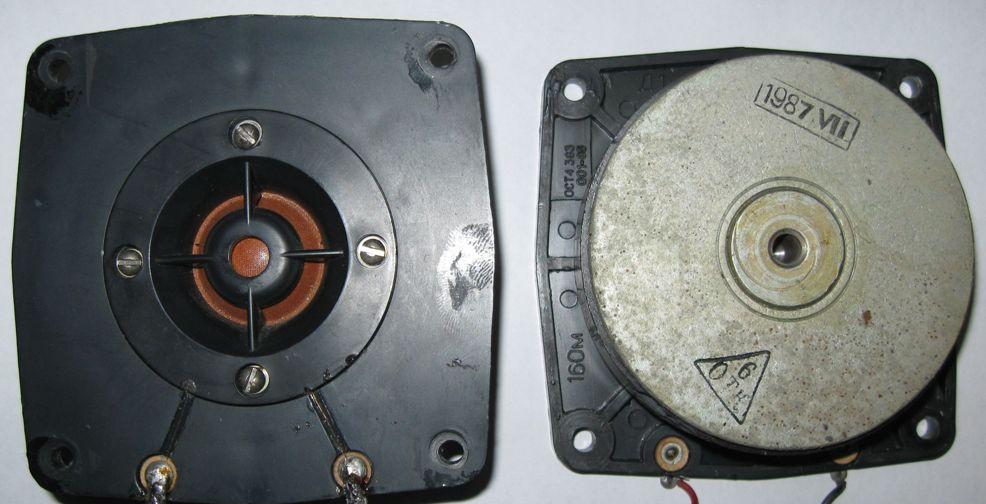

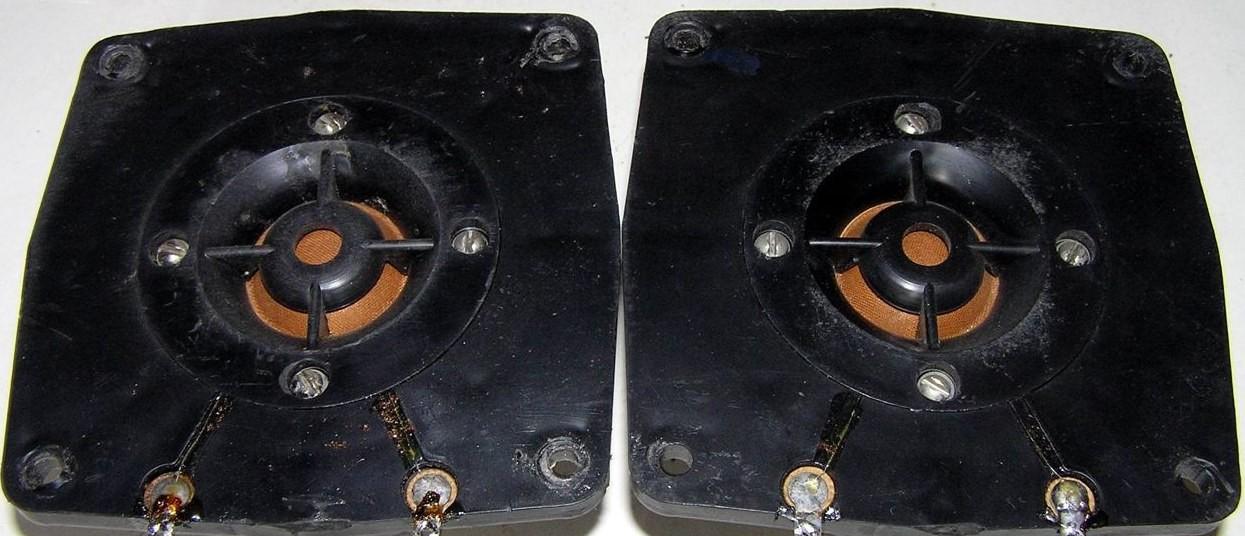

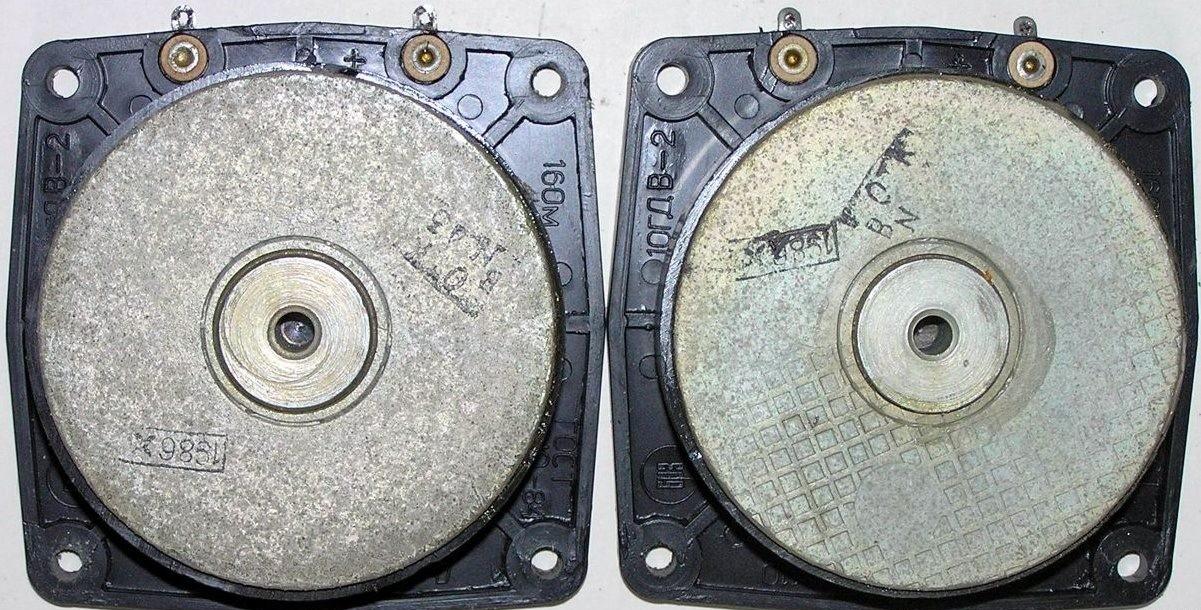

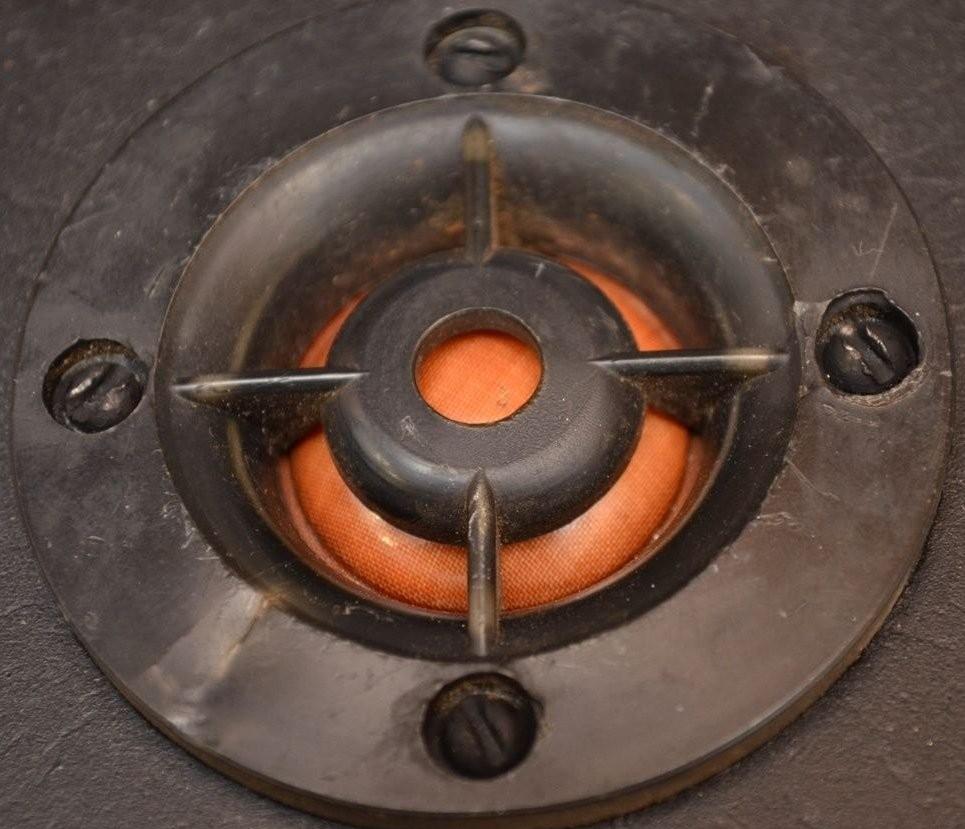

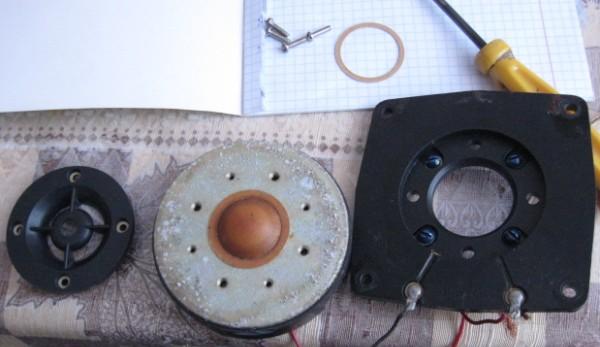

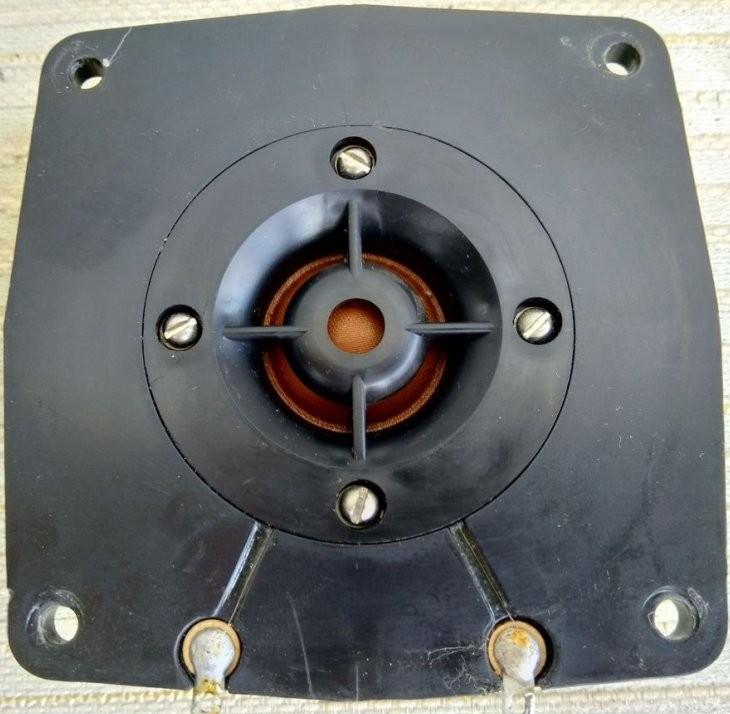

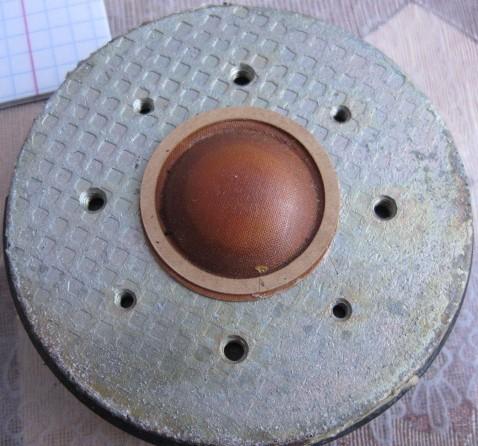

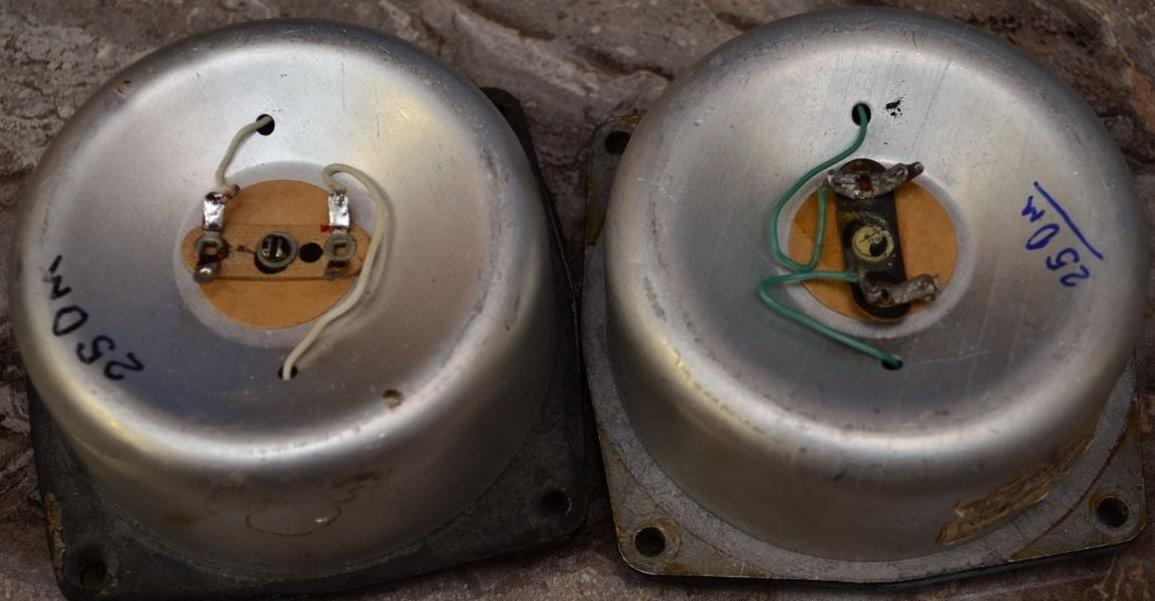

На фотографиях ниже представлены различные ракурсы динамика 10 ГДВ-2-16, а также его модификаций (10 ГД-35Б, 10 ГД-35-3000). Изображения позволяют оценить состояние диффузора, качество сборки и тип клеммной колодки.

Изготовитель: ПО «Вега», г. Бердск

Назначение: для применения в выносных акустических системах высшей и первой группы сложности в качестве высокочастотного звена для работы в помещениях и на открытом воздухе.

Характеристики 10 ГДВ-2:

Диапазон частот: 5000 – 25000 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность: 92 дБ

Рабочая мощность: 5 Вт

Коэффициент гармоник при рабочей мощности в диапазоне 6300–10000 Гц: 3%

Сопротивление: 16 Ом

Паспортная и долговременная мощность: 10 Вт

Кратковременная мощность: 20 Вт

Частота резонанса: 2800 Гц (±800 Гц)

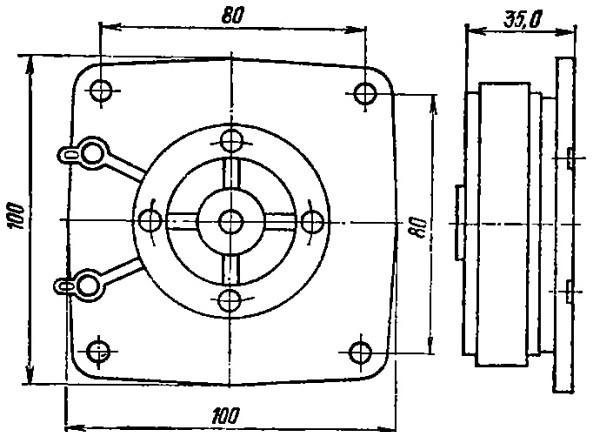

Размеры: 100х100х35

Вес: 1 кг

Конструкция 10 ГДВ-2:

Головка электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы. В старых моделях 10 ГД-35, магнит закрыт алюминиевым кожухом.

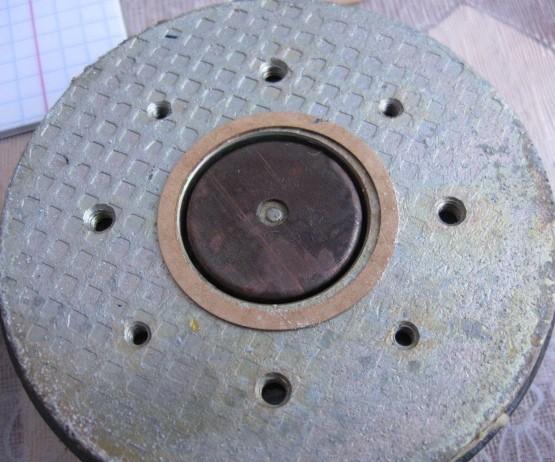

Магнитная цепь 10 ГДВ-2:

1. кольцевой ферритовый магнит марки М22РА220 размером К85х35х15 мм.
2. керн диаметром 24,6 мм.
3. верхний фланец с отверстием диаметром 26,6 мм.

4. высота воздушного зазора 4 мм, его радиальная ширина 1 мм, индукция в зазоре 1 Тл.

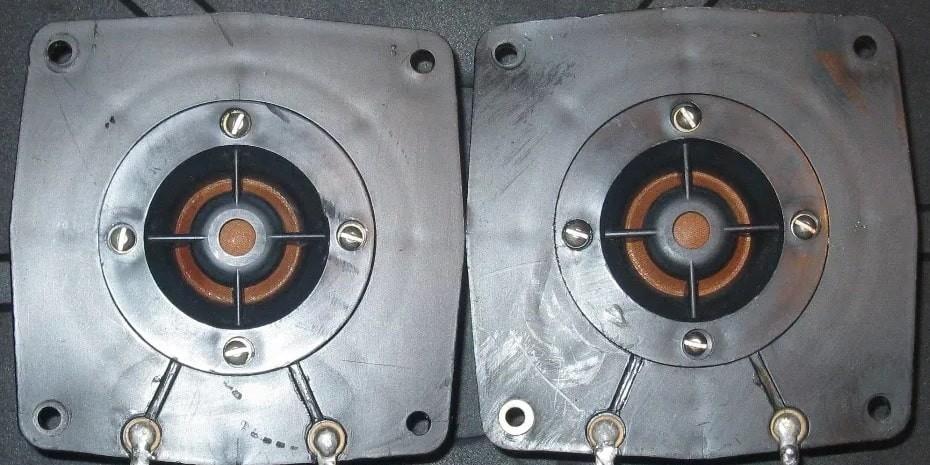

10 ГД-35Б:

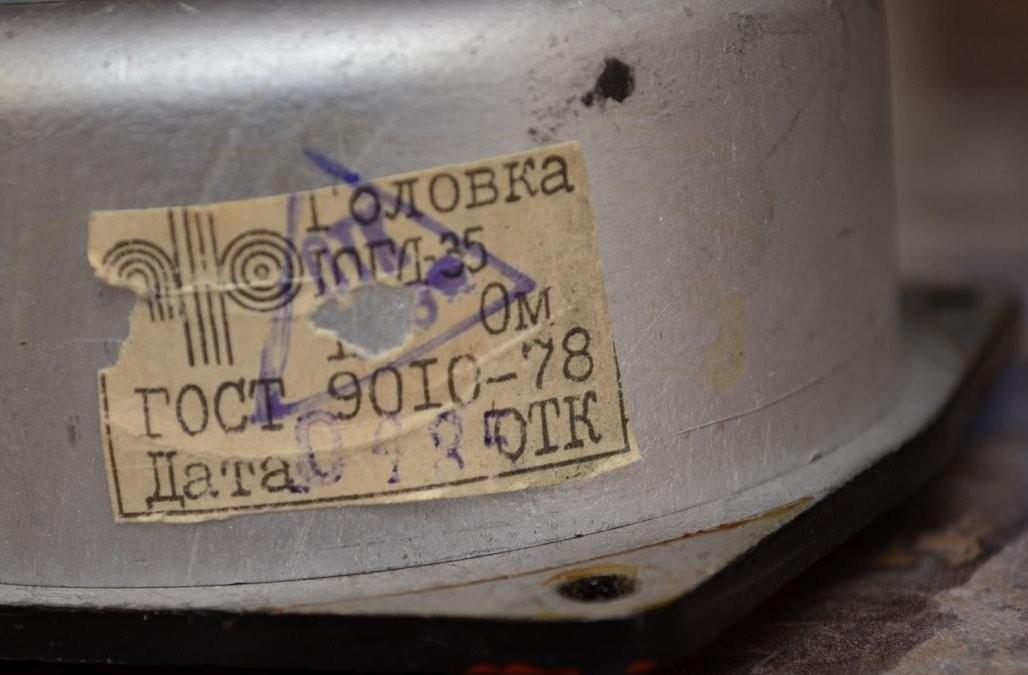

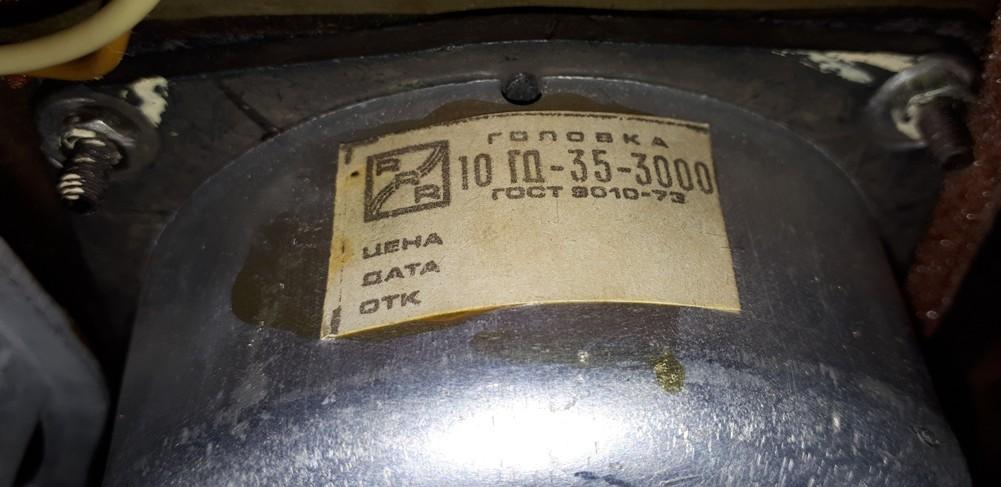

10 ГД-35-3000:

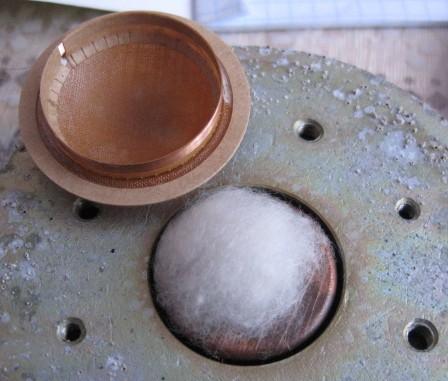

Подвижная система 10 ГДВ-2:

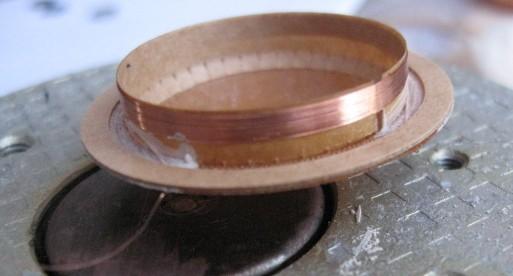

1. звуковая катушка, намотанная проводом марки ПЭТВЛ-1 диаметром 0,08 мм, намотка двухслойная, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом.
2. каркас звуковой катушки изготовлен из бумаги марки К080Н толщиной 0,08 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26 мм.

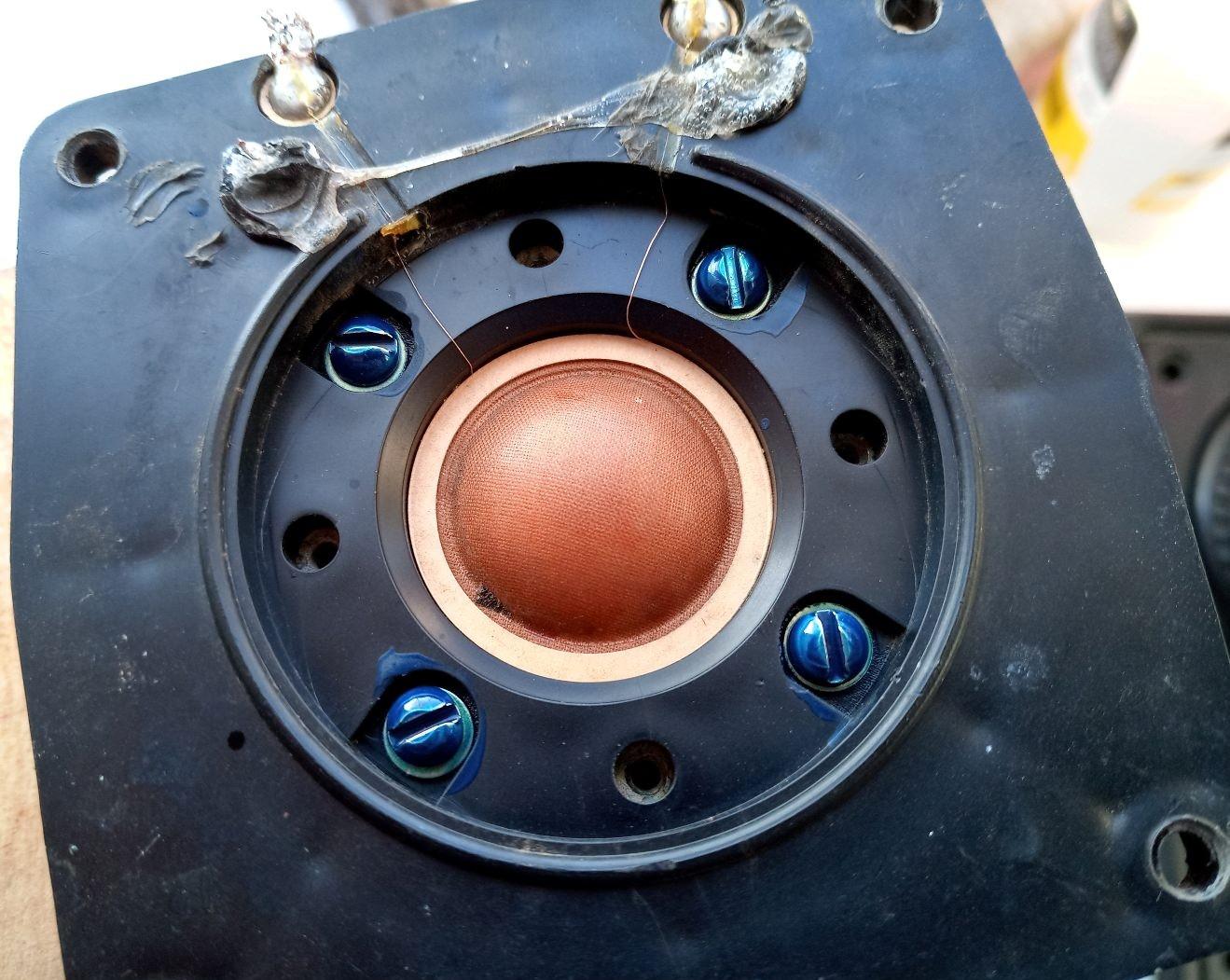

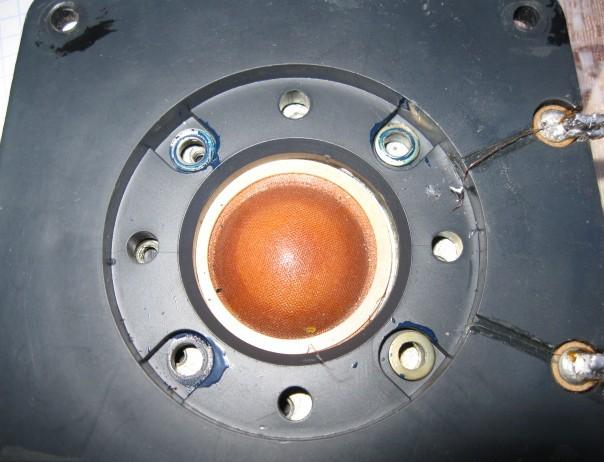

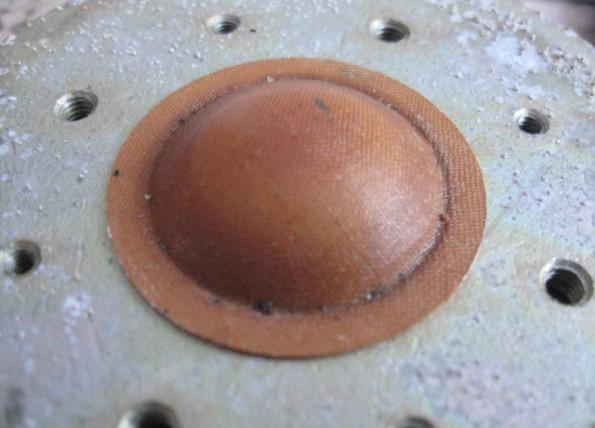

3. куполообразная диафрагма с подвесом, изготовленная путем прессования из пленки, общий диаметр подвижной системы 34 мм (считая картонные шайбы).
