Динамик 10 ГДШ-102-4: характеристики, размеры и аналоги

10 ГДШ-102-4 — это широкополосный громкоговоритель мощностью 15 Вт и сопротивлением 4 Ом. Диаметр диффузора составляет 102 мм, что делает его отличным выбором для создания качественной акустики. Разработан на базе советских технологий, он отличается надежностью и чистым звуком. Если вы ищете альтернативы, стоит рассмотреть динамик 10 ГДШ-6-4 (2 исполнение), который также славится своей долговечностью.

Модель 10 ГДШ-102-4 характеризуется стабильным воспроизведением сигнала благодаря специализированному подвесу диффузора и продуманной конструкции магнитной системы. Диффузор изготовлен из долговечных материалов, что обеспечивает чистое звучание и минимальные искажения даже на высоких громкостях. Буквенно-цифровая расшифровка модели говорит сама за себя: «ГДШ» — головка динамическая широкополосная, а «102-4» указывает на диаметр в миллиметрах и сопротивление в омах.

Динамик находит широкое применение в различных акустических системах, включая домашние кинотеатры, музыкальные центры и студийные мониторы. Его активно используют радиолюбители и коллекционеры, ценящие советские динамики за уникальное звучание и атмосферу. Для более мощных систем можно подобрать динамик 10 ГДВ-4-16, который обеспечит другой характер звучания.

Технические параметры 10 ГДШ-102-4

Ниже приведена таблица основных характеристик динамика:

Параметр	Значение
Ход диффузора	6 мм
Размеры в дюймах	4 дюйма
Громкоговоритель	Широкополосный
Применение	Домашние аудиосистемы, студийные мониторы, радиолюбительские конструкции
Диаметр динамика	102 мм
Вес	450 г
Номинальная мощность	15 Вт
Импеданс	4 Ом
Частотный диапазон	60 Гц - 20 кГц
Минимальная мощность	От 1 Вт
Диаметр магнита	80 мм
Характер звучания	Чистое, без искажений
Качество	Высокое, долговечность
Расшифровка модели	Головка динамическая широкополосная 102 мм, 4 Ом
Полярность	Стандартное подключение

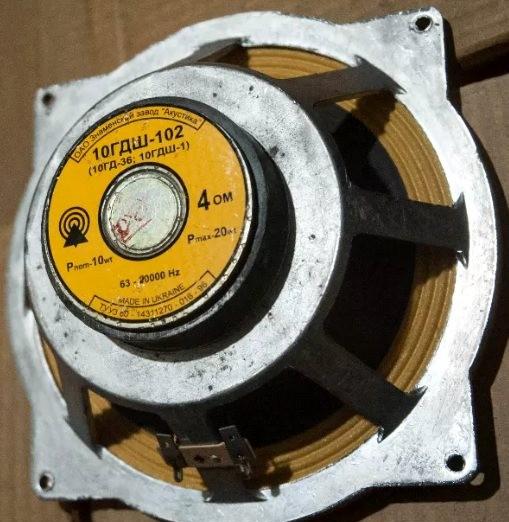

Изготовитель: ОАО завод “Акустика”, г. Знаменка, Украина.

Назначение: для применения в закрытых выносных акустических системах второй группы сложности для работы в помещениях. Существует большая вероятность того, что это тот же , только переведенный в модель другого названия. Выпуск начался уже в Украине, примерно с 1996 года.

Основные технические характеристики 10 ГДШ-102-4:

Диапазон частот: 63 – 20000 Гц

Чувствительность: 90 дБ

Звуковое давление: 0,8 Па

Коэффициент гармоник на частотах:

80 – 125 Гц: 8%

200 – 630 Гц: 5%

1000 – 10000 Гц: 3%

Сопротивление: 4 Ом

Номинальная мощность: 10 Вт

Максимальная мощность: 20 Вт

Основной резонанс: 40 ±8 Гц

Полная добротность: 0,6 – 1

Эквивалентный объем: 21 – 23 л

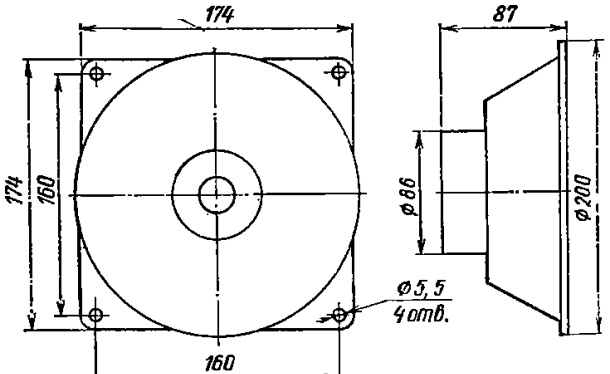

Габаритные размеры: Ø200х87 мм

Вес: 1,2 кг

Конструкция 10 ГДШ-102-4:

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена методом литья под высоким давлением из алюминиевого сплава.

Магнитная цепь 10 ГДШ-102-4:

Кольцевой магнит марки 22РА220 размером К85х35х15 мм.
Керн диаметром 25 мм.

Верхний фланец с отверстием диаметром 27,6 мм.
Радиальная ширина воздушного зазора 1,3, индукция в зазоре 0,85 Тл.

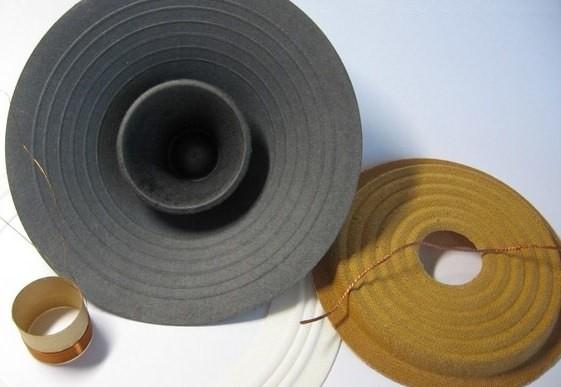

Подвижная система 10 ГДШ-102-4:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,18 мм, намотка двухслойная, в первом слое 33 витка, во втором – 30, омическое сопротивление 3,6 ±0,54 Ом. Каркас звуковой катушки изготовлен из бумаги электроизоляционной марки ЭН-70. Высота ЗК 22 мм, внутренний диаметр 25,7 мм, внешний (вместе с намоткой) 26,8 мм.
