Динамик 10 ГДШ-6-4 (2 исполнение): характеристики и применение

Советский широкополосный громкоговоритель 10 ГДШ-6-4 (2 исполнение) — это надежный элемент для создания акустических систем с характерным «теплым» звучанием. Имея сопротивление 4 Ом и номинальную мощность 50 Вт, этот динамик часто используется в DIY-проектах и реставрации vintage-аудиотехники. В отличие от первого исполнения (10 ГДШ-6-8), данная модификация имеет ряд конструктивных отличий, влияющих на акустические свойства. Более подробно о базовой модели вы можете узнать в статье про динамик 10 ГДШ-6-4.

Технические характеристики 10 ГДШ-6-4 (2 исполнение)

Ниже приведена таблица с основными параметрами, необходимыми для расчета акустического оформления (ЯС, ЗЯ, закрытый ящик).

Конструктивные особенности и сравнение

Данный электродинамический широкополосный громкоговоритель 2-го исполнения отличается от стандартных версий серии ГДШ. Корзина выполнена из пластика с 6 ребрами жесткости, что обеспечивает хорошую виброустойчивость. Магнитная система, в отличие от старых моделей, не имеет полностью закрытого кожуха, что может требовать дополнительной защиты от пыли.

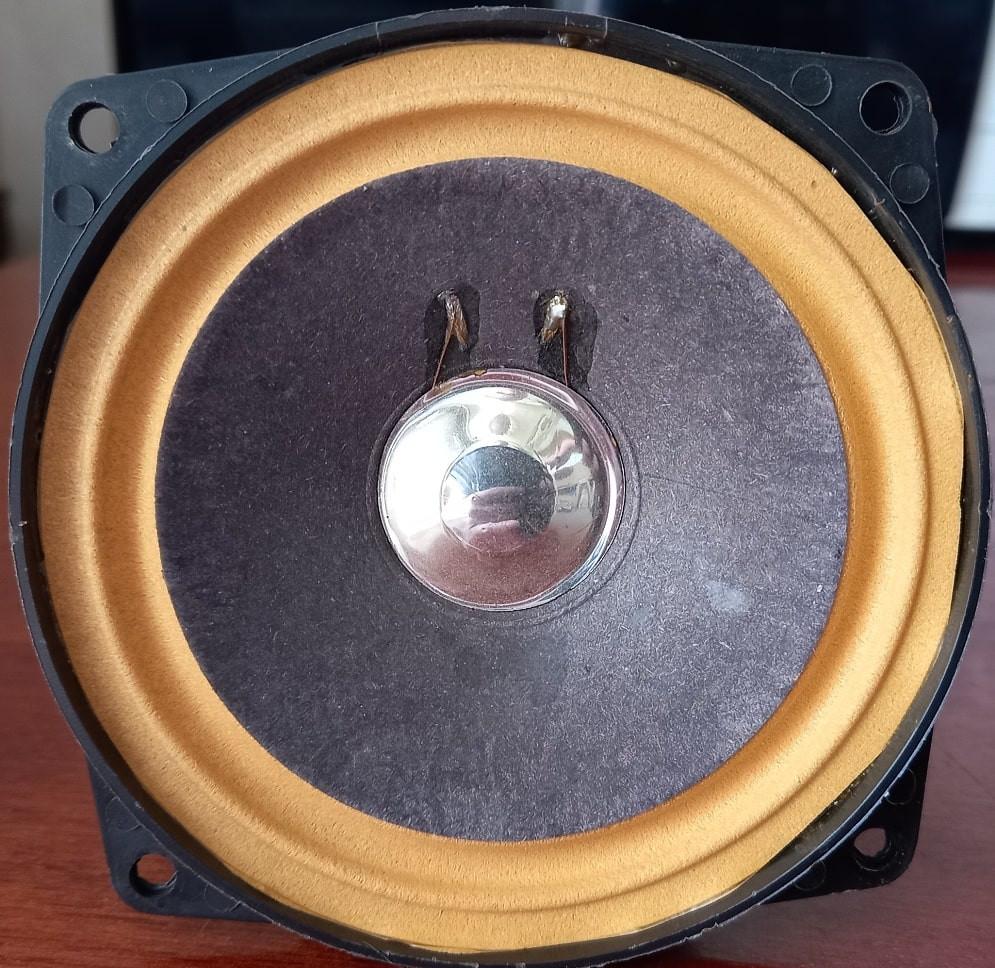

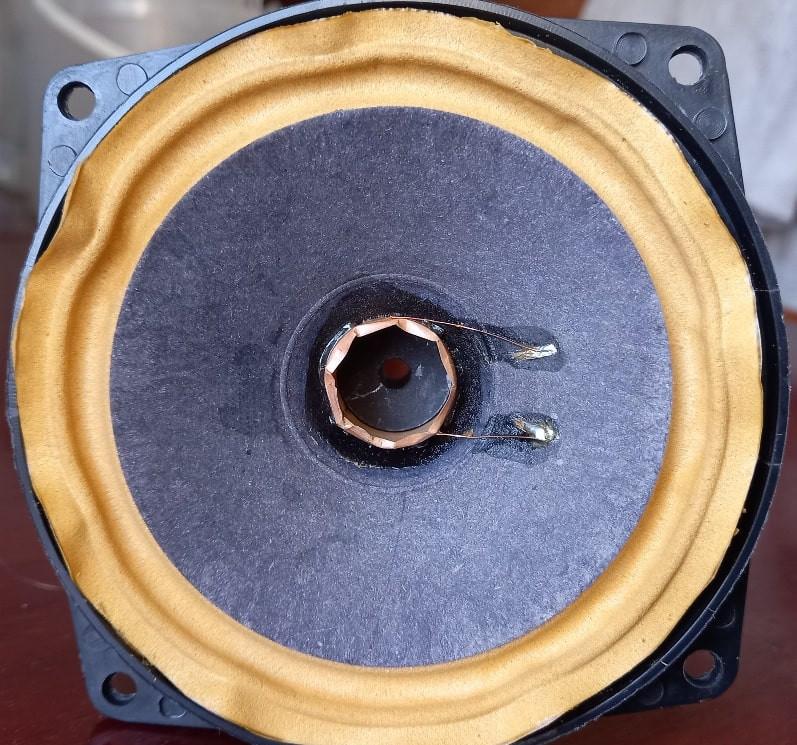

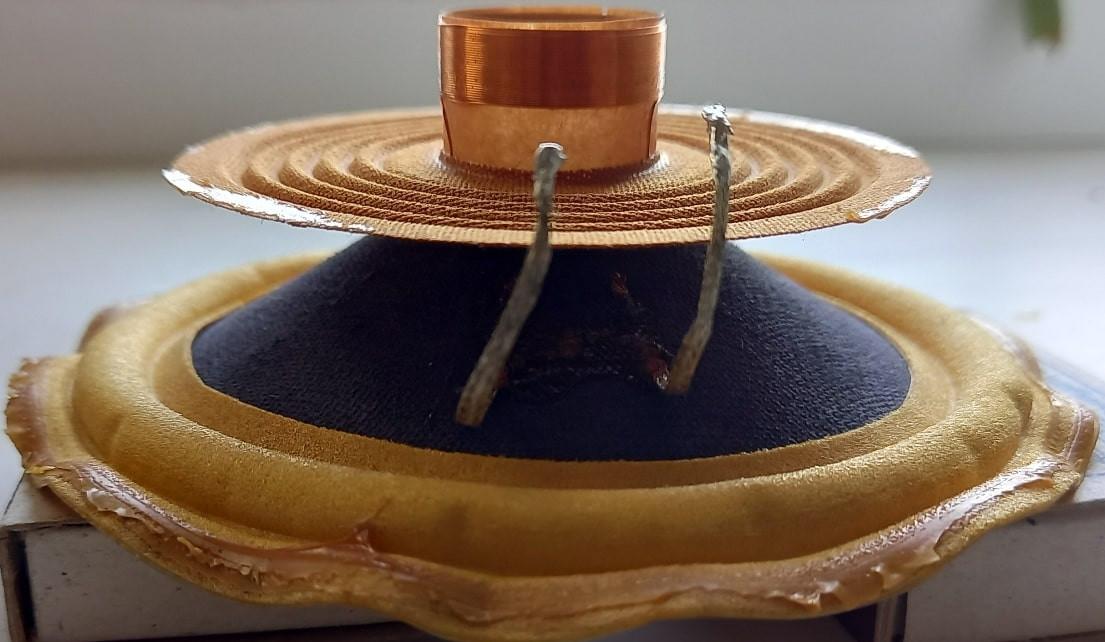

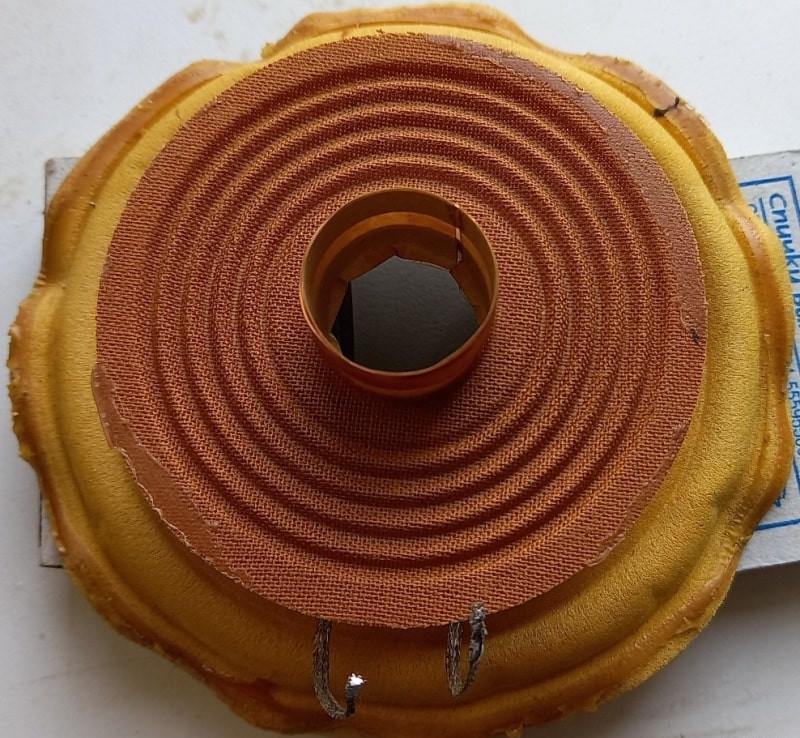

Диффузор изготовлен из бумажной массы, а подвес выполнен из пенополиуретана (пенополиуретановый подвес), приклеенного к нижней части диффузора. Это обеспечивает долговечность и устойчивость к влаге. Центрирующая шайба — тканевая, пылезащитный колпачок — пленочный. Каркас звуковой катушки сделан из бумаги, а не алюминия, что является классическим решением для советской аппаратуры.

Для сравнения с другими советскими динамиками, рекомендуем ознакомиться с характеристиками модификации 10 ГДШ-6-4 и динамика 10 ГД-20, которые часто используются в схожих задачах.

Динамик часто применялся в акустических системах, таких как . Он обеспечивает чистое и объемное звучание, что делает его подходящим выбором как для домашних аудиосистем, так и для профессионального использования, где требуется высокая надежность.

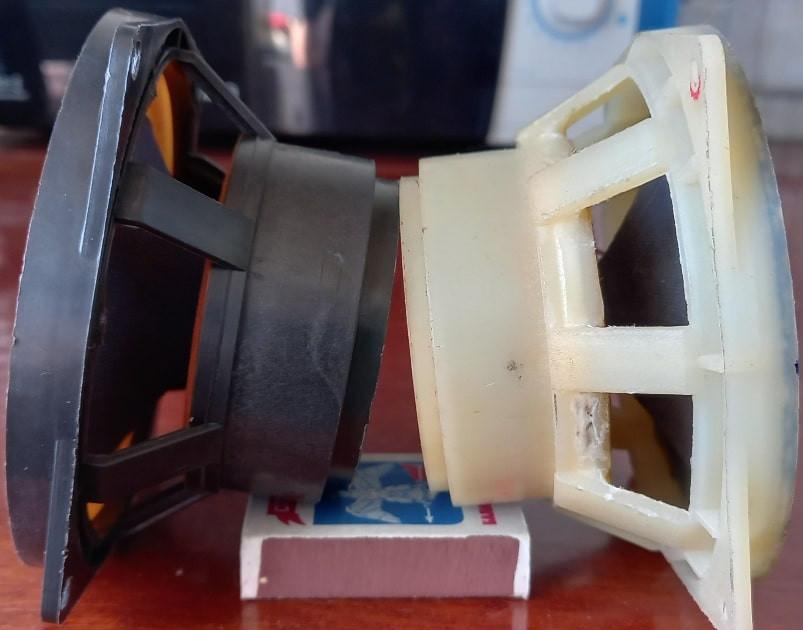

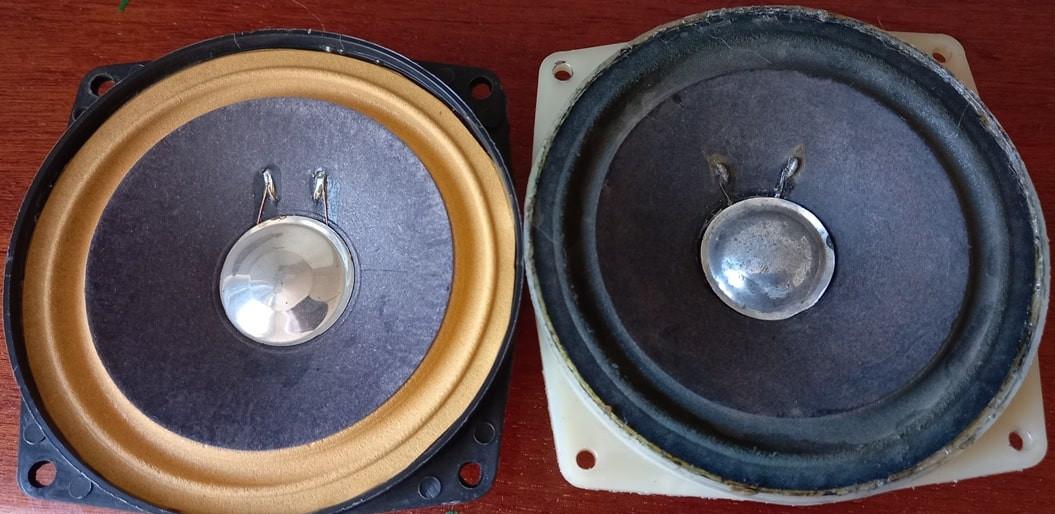

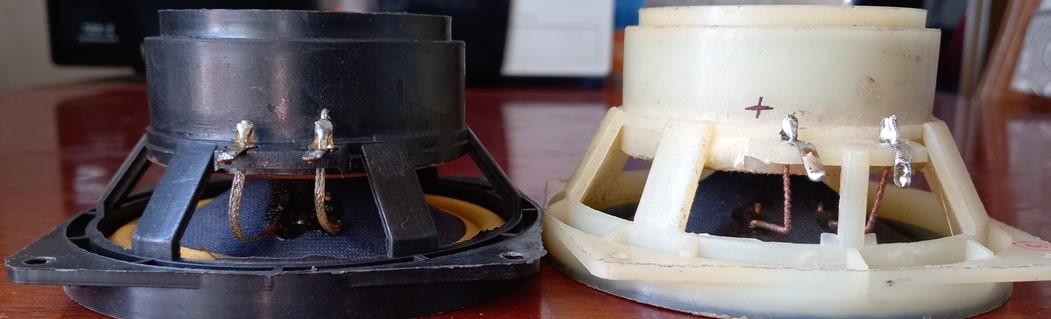

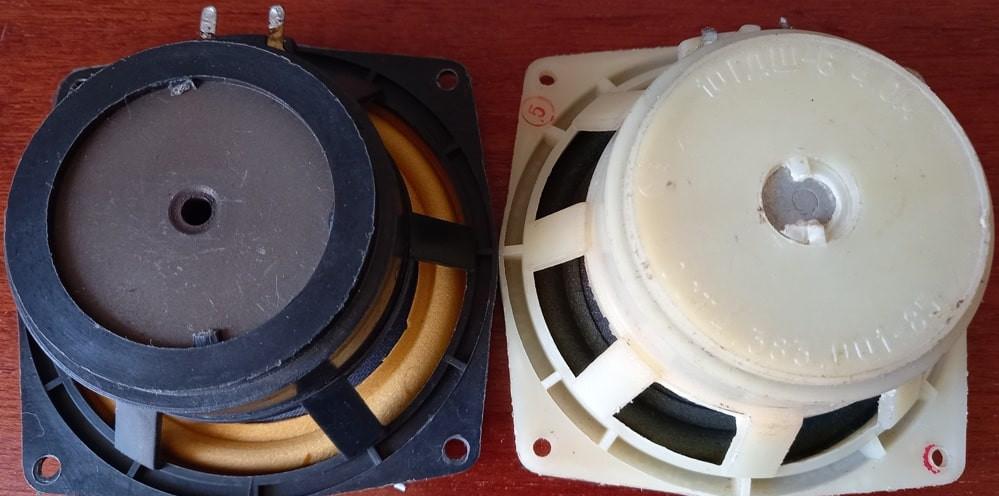

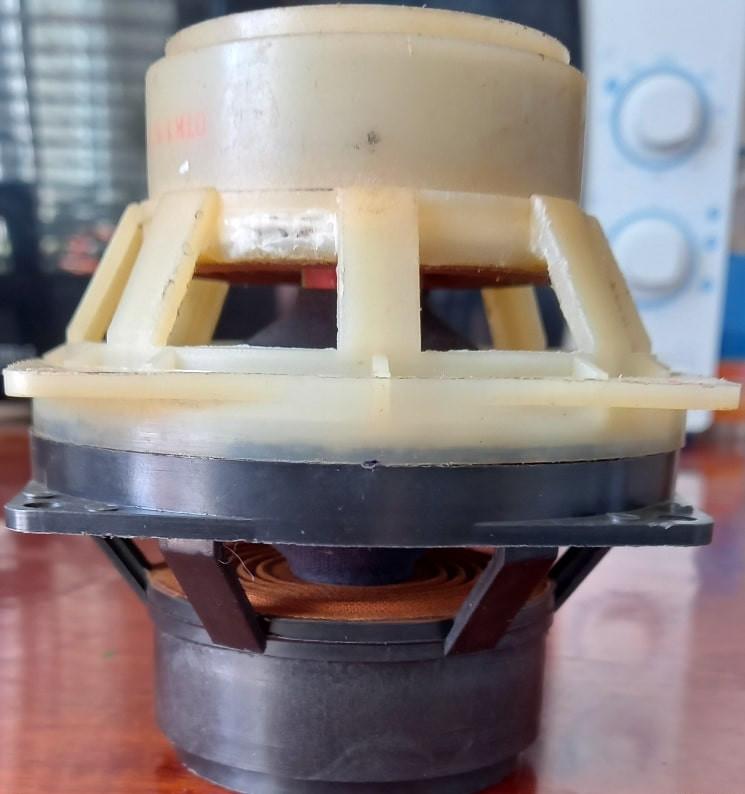

Слева – второе исполнение, справа – первое:

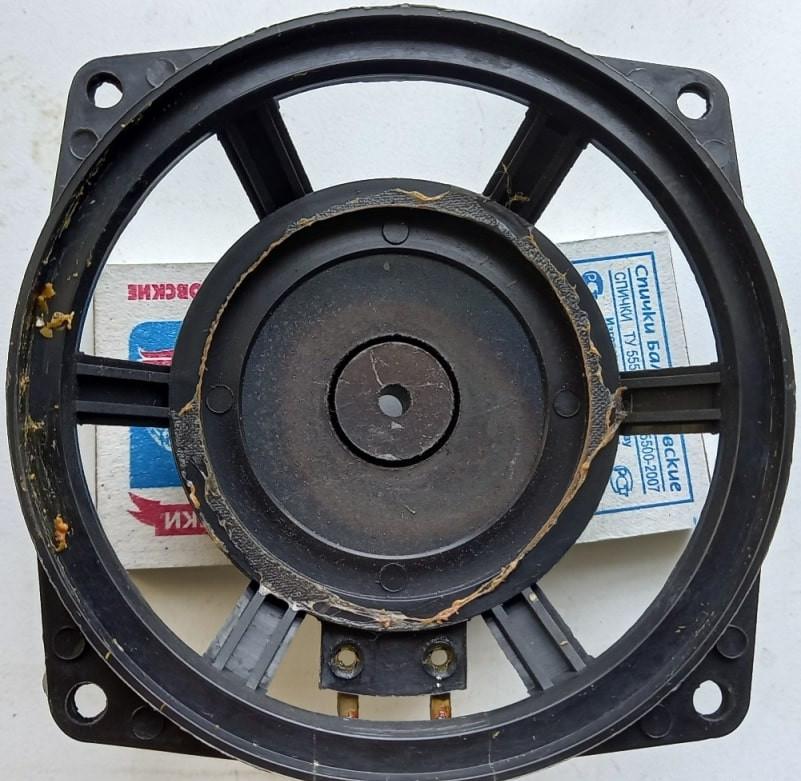

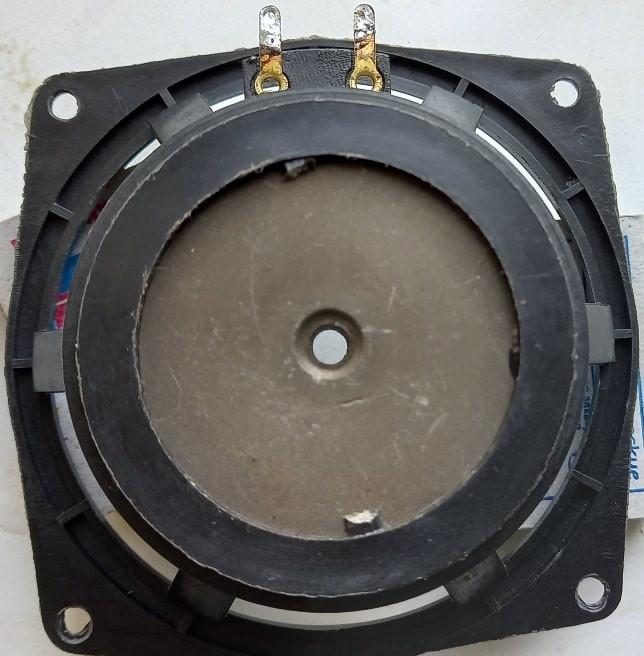

В керне магнита присутствует отверстие, что является конструктивной особенностью данной серии. Фотографии динамика предоставлены пользователем Aleksandr Fox.
