Динамик 25 ГДН-1-8-80 (10 ГД-34): характеристики и применение

25 ГДН-1-8-80 (10 ГД-34-80) — это мощный советский низкочастотный динамик номинальной мощностью 80 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 25 см (10 дюймов), а вес — около 4 кг. Благодаря массивному магниту и надежной конструкции, этот громкоговоритель обеспечивает глубокий и насыщенный бас, что делает его отличным выбором для создания мощных акустических систем и сабвуферов. Для сравнения с более компактным аналогом вы можете изучить характеристики динамика 25 ГДН-1-4 (10 ГД-34).

Расшифровка маркировки 25 ГДН-1-8-80 говорит сама за себя: 25 — диаметр диффузора в сантиметрах, ГД — громкоговоритель динамический, Н — низкочастотный, 1 — порядковый номер разработки, 8 — сопротивление 8 Ом, 80 — мощность 80 Вт. Этот динамик ценится аудиофилами за долговечность и способность выдавать чистый звук без искажений даже на высоких уровнях громкости.

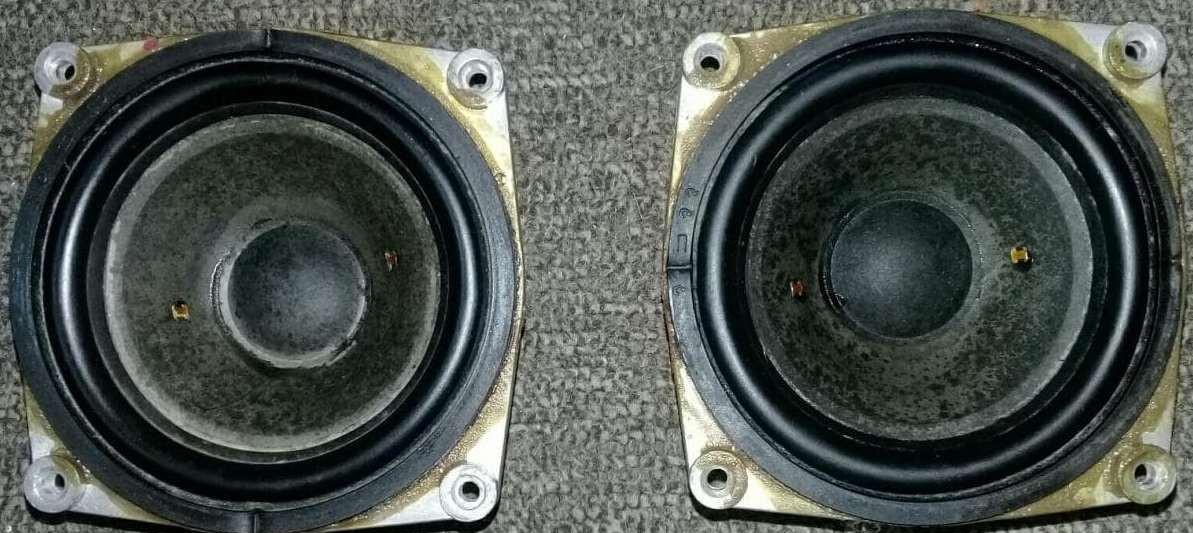

25 ГДН-1-8-80

Область применения 25 ГДН-1-8-80 охватывает как домашнюю аудиофильскую технику, так и профессиональные звуковые системы. Громкоговоритель эффективно работает в закрытых выносных акустических системах, музыкальных центрах и колонках, где требуется мощный низкочастотный отклик. Высокая выходная мощность позволяет использовать его в качестве основного НЧ-звена в системах первой и второй групп сложности.

Таблица технических характеристик 25 ГДН-1-8-80

Характеристика Значение
Номинальная мощность 80 Вт
Номинальное сопротивление 8 Ом
Диаметр диффузора 25 см (10 дюймов)
Ход диффузора 12 мм
Частота основного резонанса 80 Гц
Диапазон частот 63 – 5000 Гц
Чувствительность 84 дБ
Вес 4 кг
Габаритные размеры 125х125х75,5 мм
Диаметр магнита 120 мм
Тип магнита Кольцевой феррит
Характер звучания Насыщенный, сбалансированный бас

Старое обозначение: 10 ГД-34-80



Изготовитель: , г. Рига

Назначение: для применения в закрытых выносных акустических системах первой и второй групп сложности в качестве низкочастотного звена при работе в помещениях.

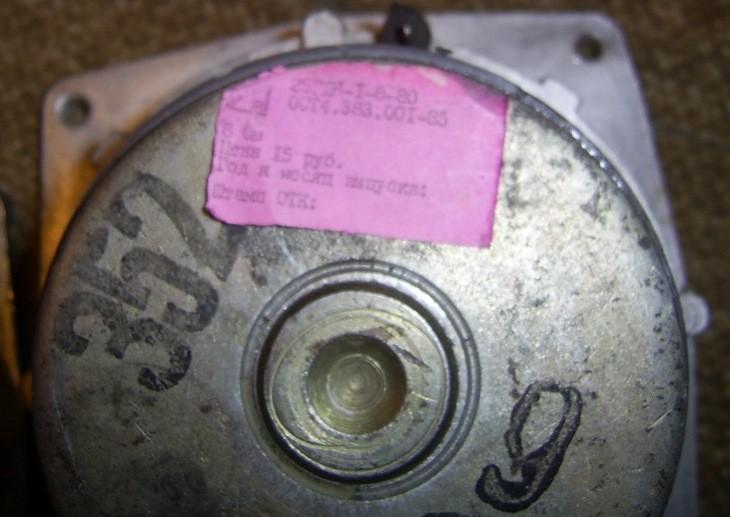

25гдн-1-8

Основные параметры 25 ГДН-1-8:

Диапазон частот: 63 – 5000 Гц

Неравномерность АЧХ: не более 12 дБ

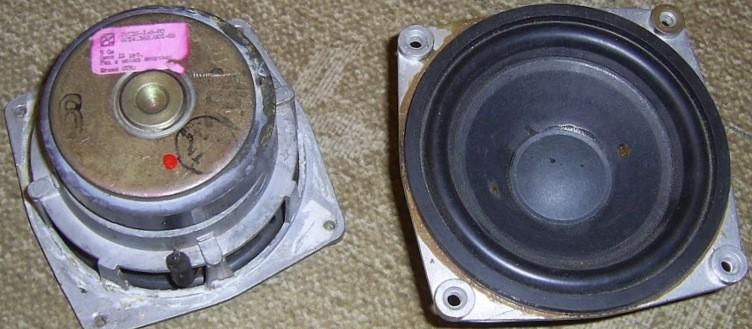

25 ГДН-1-8-80

Чувствительность: 84 дБ

Сопротивление: 8 Ом

Паспортная мощность: 25 Вт (допускается нагрузка до 80 Вт)

Частота основного резонанса: 80 Гц

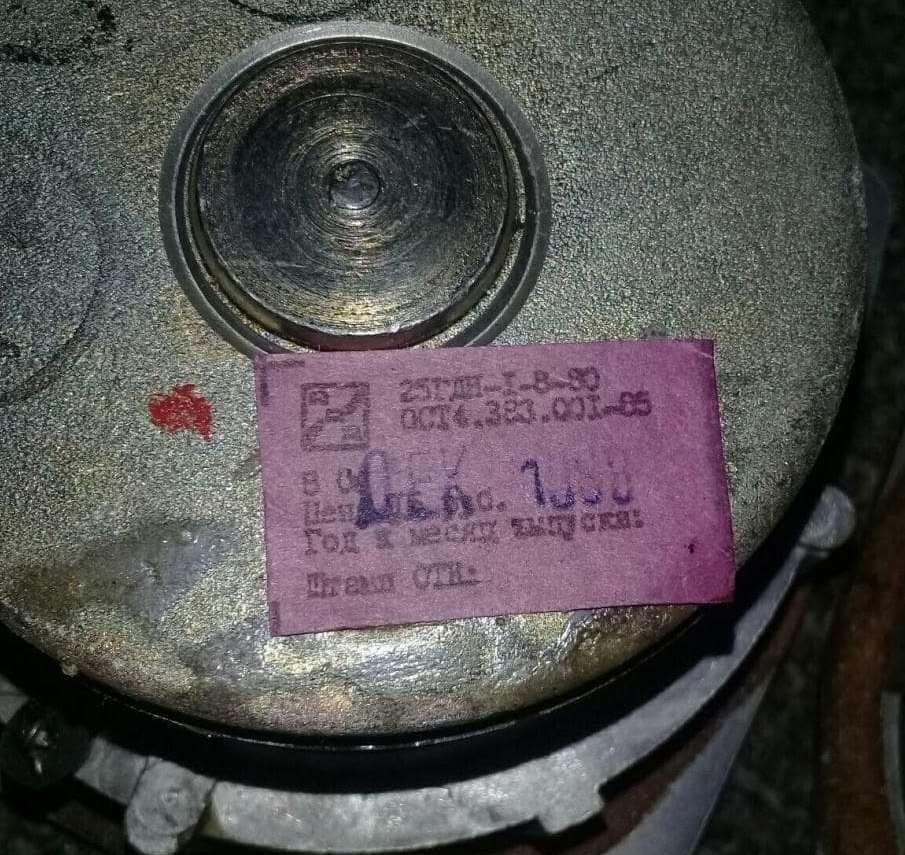

25uly-1-8

Габаритные размеры 125х125х75,5мм

Вес: 1,25 кг (без учета веса магнитной системы в сборе с рамой, общий вес динамика 4 кг)

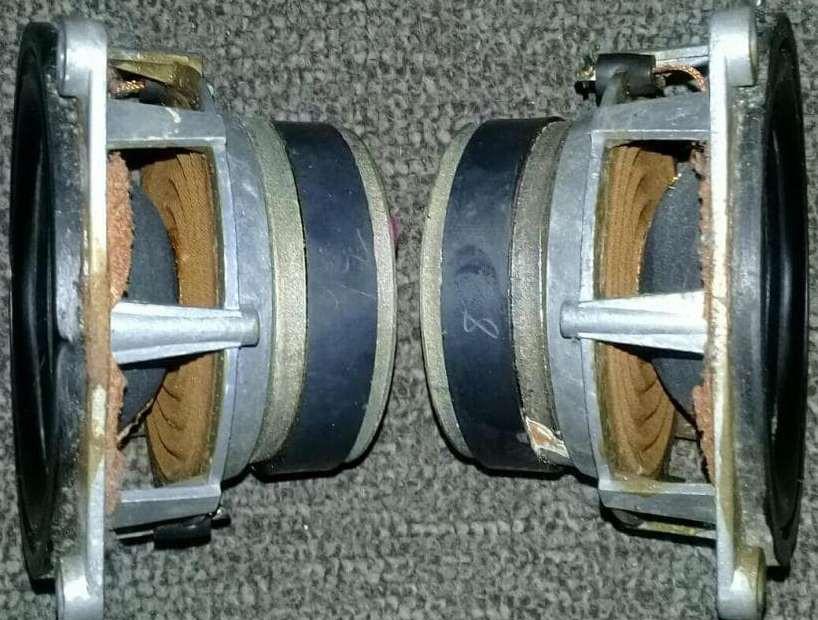

25 ГДН-1-8

Конструктивные особенности 25 ГДН-1-8:

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Рама изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает высокую жесткость и снижает паразитные резонансы.

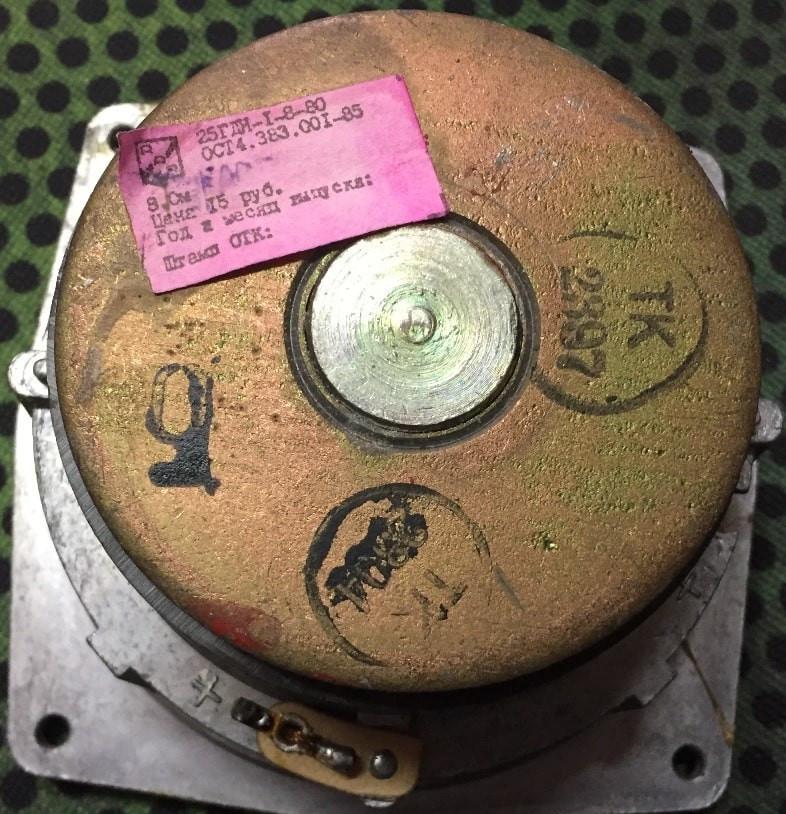

25 ГДН-1-8-80 (10 ГД-34-80)



Магнитная цепь 25 ГДН-1-8 состоит из следующих элементов:

  1. кольцевого ферритового магнита марки М25РА170 размером К85х35х15 мм;
  2. керна диаметром 25 мм;
  3. верхнего фланца c отверстием диаметром 27,3 мм
  4. высота воздушного зазора 8 мм, его радиальная ширина 1,1 мм, индукция в зазоре 0,8 Тл.
    5. 25 ГДН-1-8-80
25 ГДН-1-8-80

Подвижная система 25 ГДН-1-8 включает в себя:

25 ГДН-1-8-80
  1. звуковую катушку, намотанную медным проводом в 2 слоя, внутренний слой: 61 виток, внешний слой: 56 витков, диаметр провода 0,18 мм. Каркас звуковой катушки изготовлен из бумаги марки ЭН-70;
  2. диффузор конусный c криволинейной образующей, изготовленный из бумажной массы c пропиткой;
  3. подвес тороидальной формы, изготовленный из резины;
    4. 25 ГДН-1-8-80
  4. центрирующую шайбу, изготовленную из ткани c пропиткой.

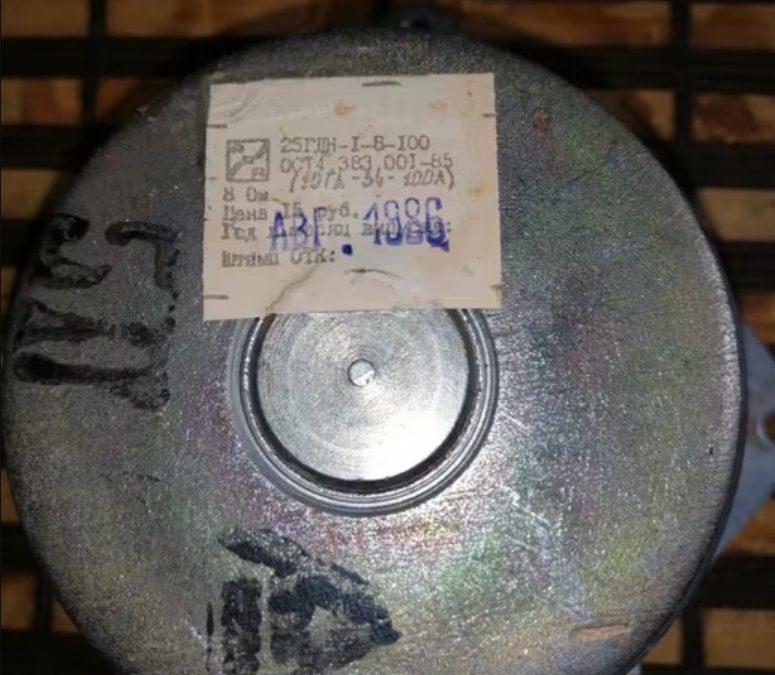

25 ГДН-1-8-100 (10 ГД-34-100А)

Аналоги и модификации

Помимо версии 25 ГДН-1-8-80, выпускались и другие модификации. Например, Динамик 20 ГДН-1-8 (10 ГД-30Б) отличается меньшим диаметром и используется в более компактных системах. Также существует версия 25 ГДН-1-8-100 (10 ГД-34-100А), которая выпускалась на Рижском радиозаводе в 1986 году по отраслевому стандарту 1985 года и устанавливалась в акустические системы .
