Динамик 10 ГДШ-2-4 (10 ГД-36Е): характеристики, размеры и аналоги
Акустический динамик модели 10 ГДШ-2-4 (10 ГД-36Е) — это классический широкополосный громкоговоритель, разработанный для воспроизведения звука в широком диапазоне частот. Изготовленный на заводе «Динамик» в г. Гагарин, этот советский агрегат славится своей надежностью и высоким качеством исполнения. Благодаря значительному ходу диффузора и диаметру в 10 дюймов, устройство способно воспроизводить глубокие низкие частоты с минимальными искажениями, что делает его отличным выбором как для ретро-аудиофилов, так и для конструкторов современной акустики. Если вам нужен более компактный аналог, обратите внимание на Динамик 10 ГДШ-6-4.
Ключевая особенность данной модели — возможность работы с мощностью до 10 Вт при сохранении чистоты звучания. Динамик отличается сбалансированным характером, что позволяет использовать его в музыкальных центрах, домашней акустике и профессиональных системах. Вес устройства составляет около 1,2–1,5 кг, а мощный ферритовый магнит диаметром 2 дюйма обеспечивает стабильное магнитное поле. Для тех, кто ищет динамики большего калибра, рекомендуем посмотреть Динамик 20 ГД-1.
Таблица характеристик 10 ГДШ-2-4 (10 ГД-36Е)
| Параметр | Значение |
|---|---|
| Сопротивление (Z) | 4 Ом |
| Рабочая мощность | 2 Вт |
| Паспортная мощность | 10 Вт |
| Кратковременная мощность | 15 Вт |
| Чувствительность | 87,5 дБ |

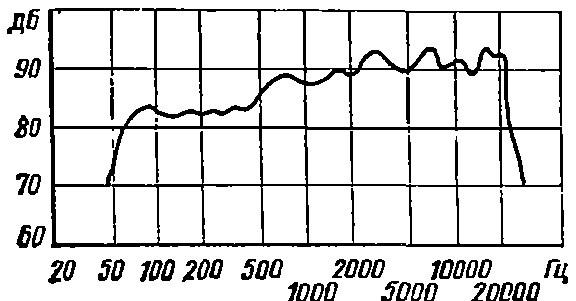

| Диапазон частот | 63 – 20000 Гц |
| Основной резонанс (Fs) | 40 Гц (±8 Гц) |
| Полная добротность (Qts) | 1 (±0,4) |
| Эквивалентный объем (Vas) | 50 л |
| Ход диффузора (Xmax) | 5 мм |

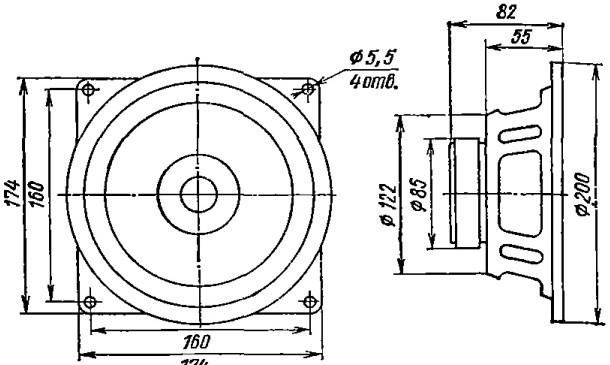

| Габариты (диаметр х высота) | Ø200 х 87 мм |
| Вес | 1,2 кг |
Старое обозначение модели: 10 ГД-36Е. Динамик предназначен для использования в закрытых акустических системах второй группы сложности, преимущественно для работы в помещениях.
Основные технические характеристики 10 ГДШ-2
Динамик демонстрирует высокие показатели КНИ (коэффициента гармоник) на различных частотах:
- 125 Гц: 7%
- 200 – 630 Гц: 5%
- 1000 – 10000 Гц: 3%
Для правильного подключения необходимо учитывать полярность, которая указана на этикетке динамика. Если вам требуется вариант с другим сопротивлением, рассмотрите Динамик 10 ГДВ-2-16.
Конструкция 10 ГДШ-2

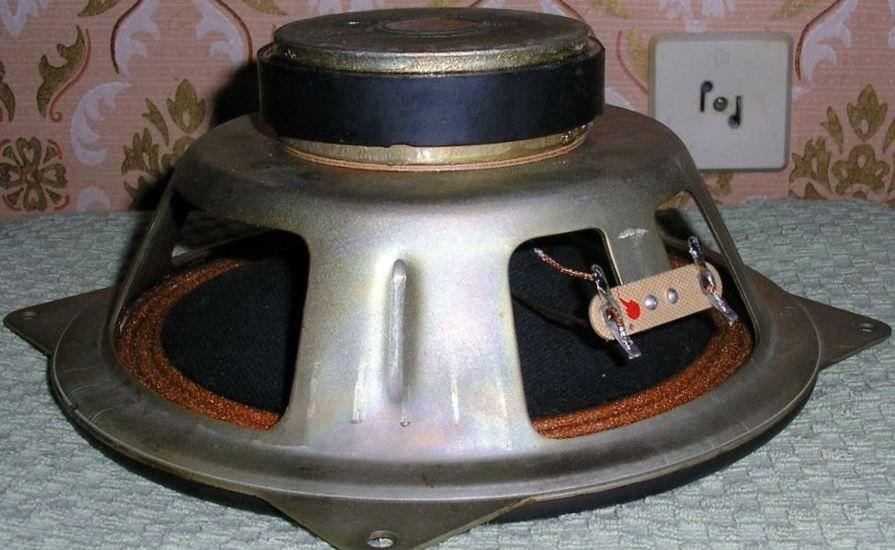

Головка громкоговорителя выполнена по электродинамической схеме, является широкополосной и круглой. Магнитная цепь неэкранированная, что снижает вес конструкции. Корзина изготовлена методом штамповки из стали, обеспечивая необходимую жесткость.
Магнитная цепь 10 ГДШ-2
Конструкция магнитной системы включает следующие элементы:
- Кольцевой ферритовый магнит марки М16БА190 размером К85х35х15 мм;
- Керн диаметром 25 мм;
- Верхний фланец с отверстием диаметром 27,6 мм;
- Радиальная ширина воздушного зазора — 1,3 мм;
- Высота воздушного зазора — 5 мм;
- Индукция в зазоре — 0,85 Тл.
Подвижная система 10 ГДШ-2
Подвижная система динамика разработана для обеспечения линейного хода и долговечности:
- Звуковая катушка: намотана проводом марки ПЭВЛ диаметром 0,18 мм. Двухслойная намотка состоит из 63 витков (33 витка в первом слое, 30 — во втором). Омическое сопротивление составляет 3,6 Ом (±0,54 Ом). Каркас изготовлен из электроизоляционной бумаги марки ЭН-70. Высота катушки — 22 мм, внутренний диаметр — 25,7 мм, внешний (с намоткой) — 26,8 мм, высота намотки — 6,5 мм.

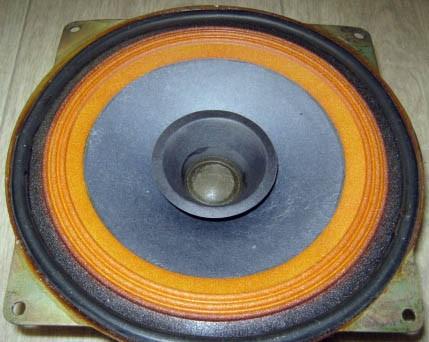

- Диффузор: изготовлен из бумажной массы, имеет форму высокочастотного конуса.

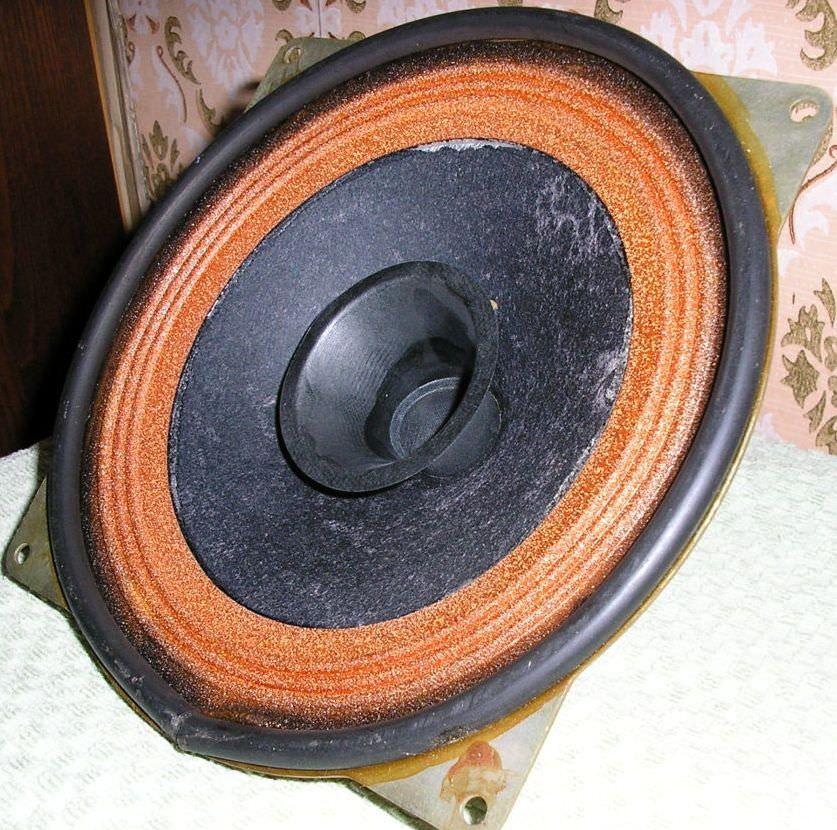

- Подвес: гофрированный, синусоидальной формы, выполнен из пенополиуретана.
- Центрирующая шайба: изготовлена из пропитанной ткани.
