Динамик 20 ГД-1 (3.843.003): характеристики, размеры и аналоги

Динамик 20 ГД-1 (3.843.003) — это советский широкополосный громкоговоритель мощностью 20 Вт и номинальным сопротивлением 8 Ом. Диаметр диффузора составляет 20 см (8 дюймов). Модель отличается высокой надежностью, большим ходом диффузора и сбалансированным звучанием, что делает её востребованной для сборки домашних акустических систем и сабвуферов.

Универсальность 20 ГД-1 заключается в способности воспроизводить звуки в широком диапазоне частот. Благодаря классической конструкции и качественной сборке (ТПО РЭТ, Таллинн), этот динамик обеспечивает чистый звук, подходящий для различных музыкальных жанров.

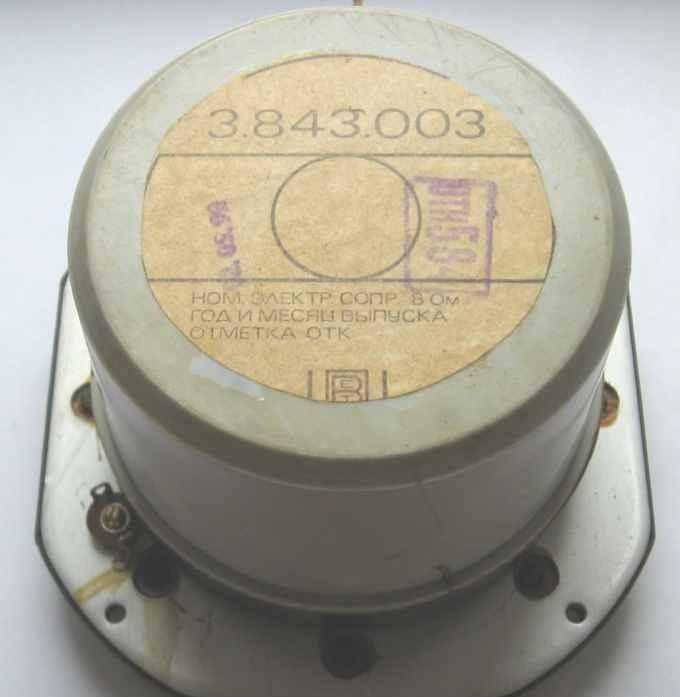

20 ГД-1 (3.843.003)

Технические характеристики 20 ГД-1 (3.843.003)

Ниже приведена таблица основных параметров динамика, необходимых для расчета акустического оформления.

Параметр Значение
Ход диффузора 6 мм
Размеры в дюймах 8 дюймов
Тип громкоговорителя Да
Сфера применения Домашние и профессиональные АС
Диаметр динамика 20 см
Вес 1.2 кг
Номинальная мощность 20 Вт
Минимальная мощность (играет от) 5 Вт
Диаметр магнита 100 мм
Характер звучания Чистый, сбалансированный
Происхождение Советские динамики
Расшифровка маркировки 20 ГД-1: диаметр 20 см, ГД — громкоговоритель
Полярность Стандартная

Изготовитель: ТПО РЭТ, г. Таллинн. Производитель знаменитых динамиков «Пунане РЭТ» (Эстония). Данная модель является первой разработкой серии 20ГД-1.

Основные технические параметры 3.843.003

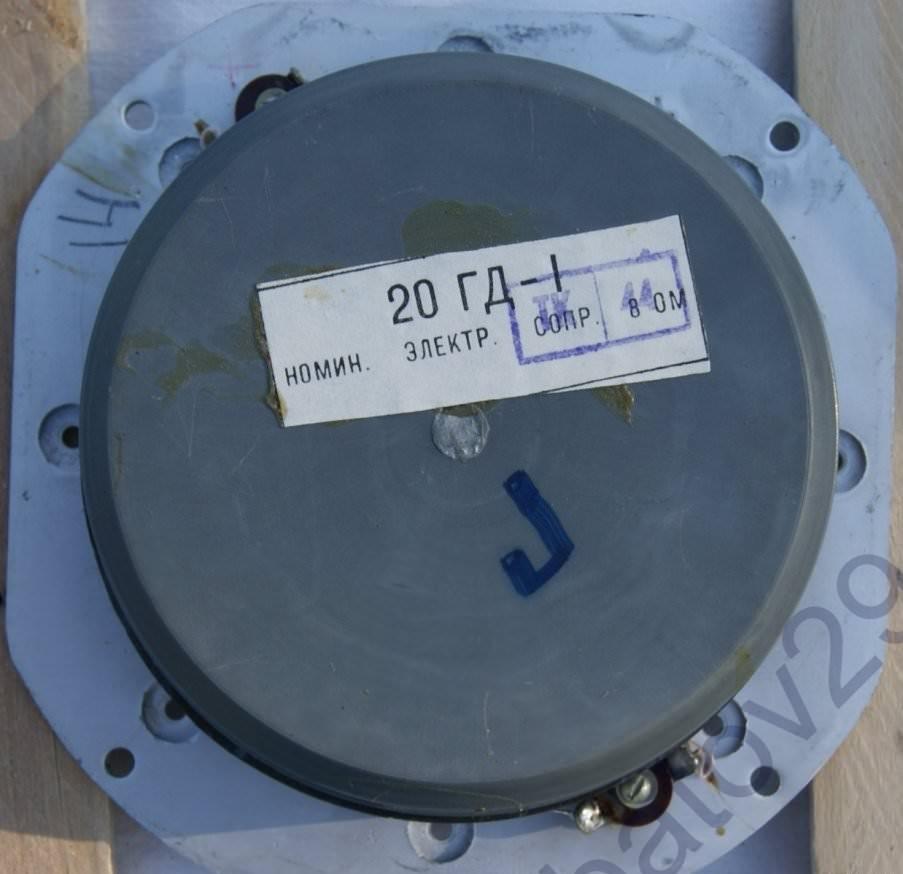

20 ГД-1 (3.843.003)

Для точного моделирования акустики важно учитывать следующие электроакустические характеристики:

  • Диапазон воспроизводимых частот: 630 – 8000 Гц
    • 20 ГД-1 (3.843.003)
  • Частота основного резонанса (Fs): 450 Гц
  • Уровень чувствительности: 87,5 дБ
  • Номинальное сопротивление: 8 Ом
    • 20 ГД-1 (3.843.003)
  • Предельная паспортная мощность: 20 Вт
  • Габаритные размеры: 140х140х100 мм

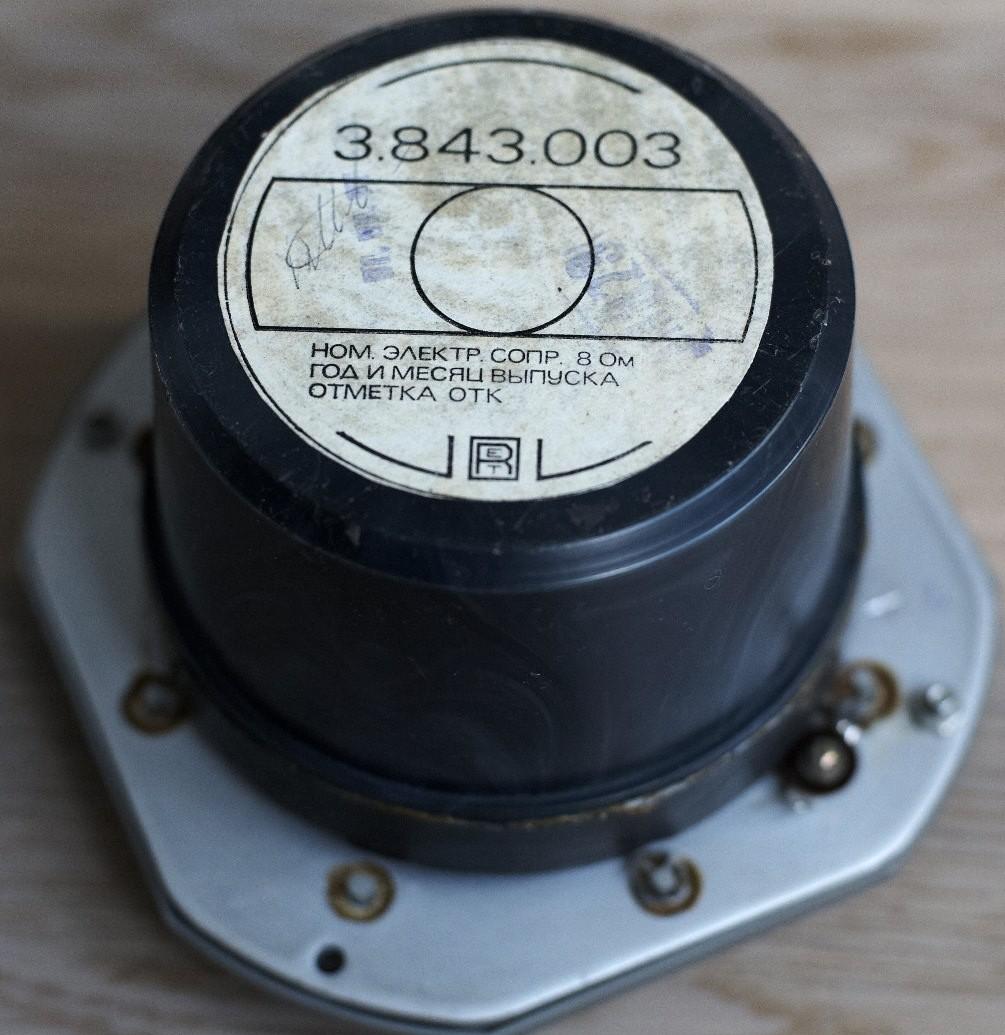

20 ГД-1 (3.843.003)

Конструкция и материалы

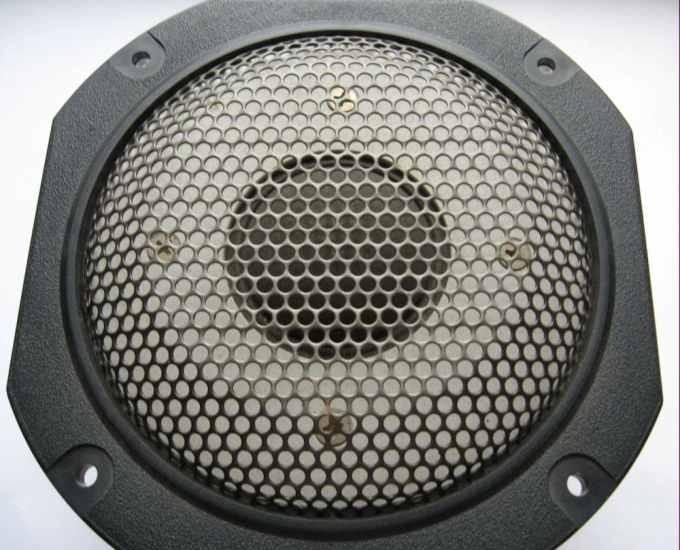

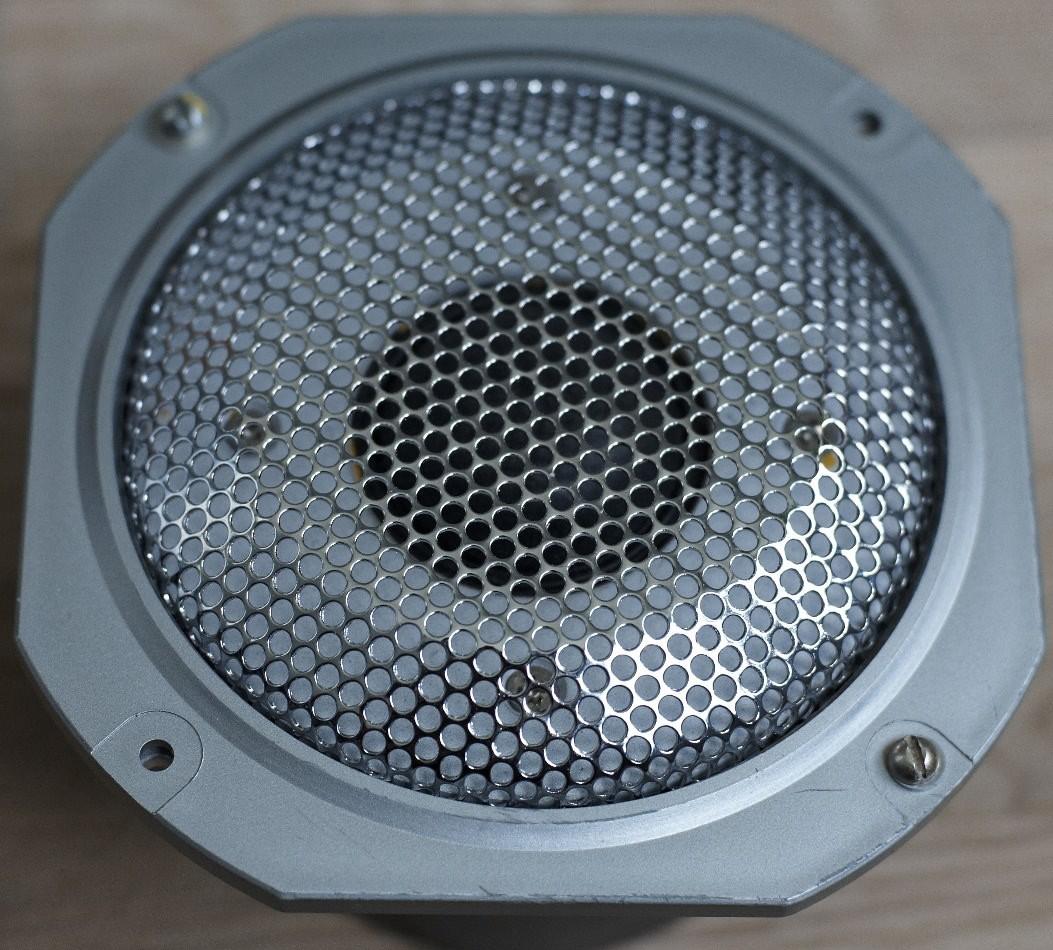

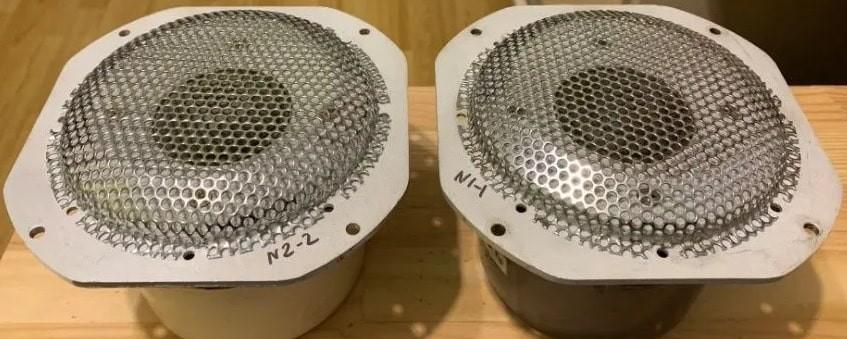

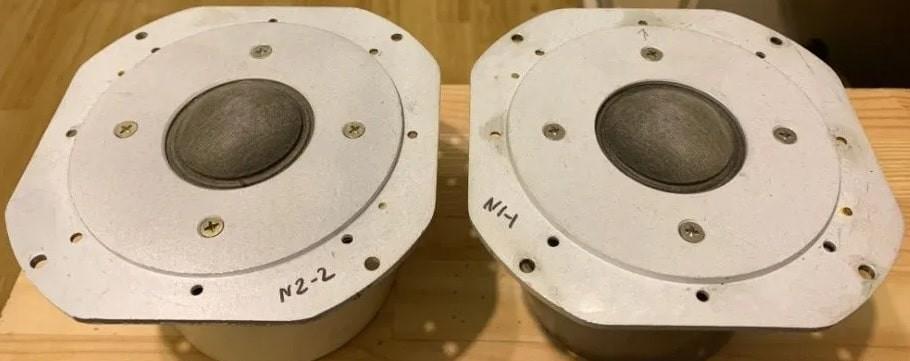

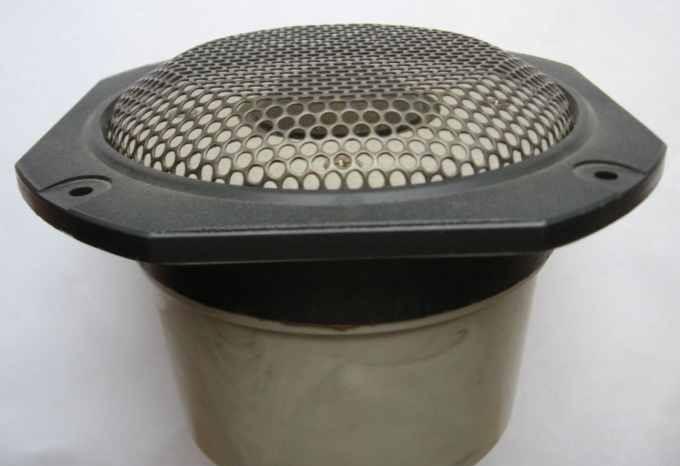

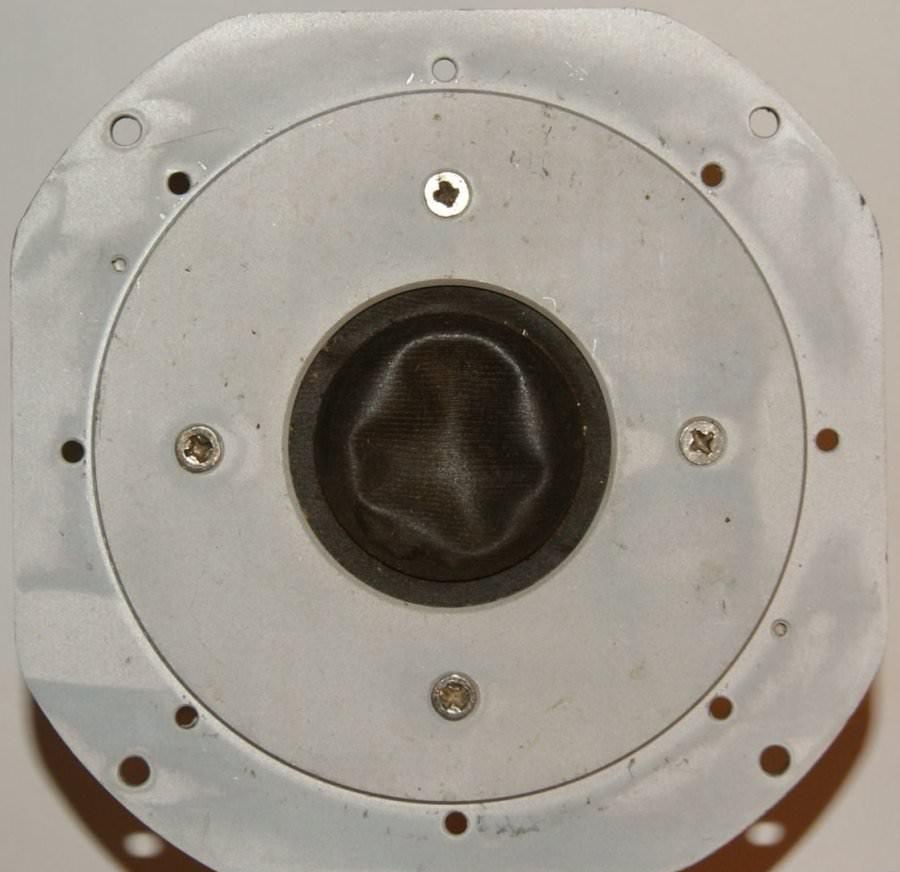

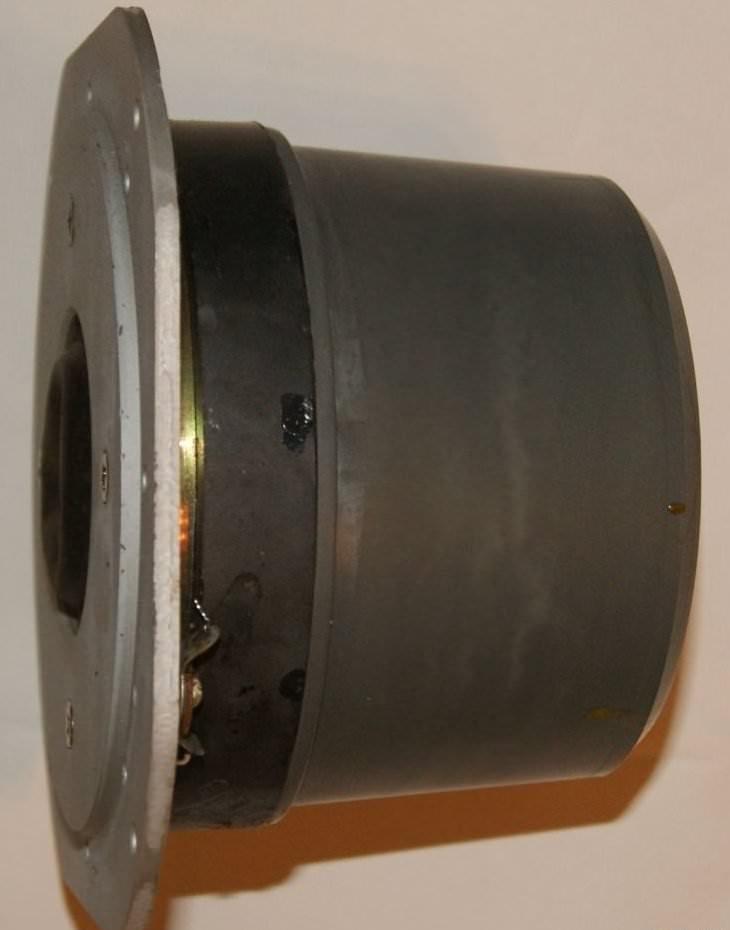

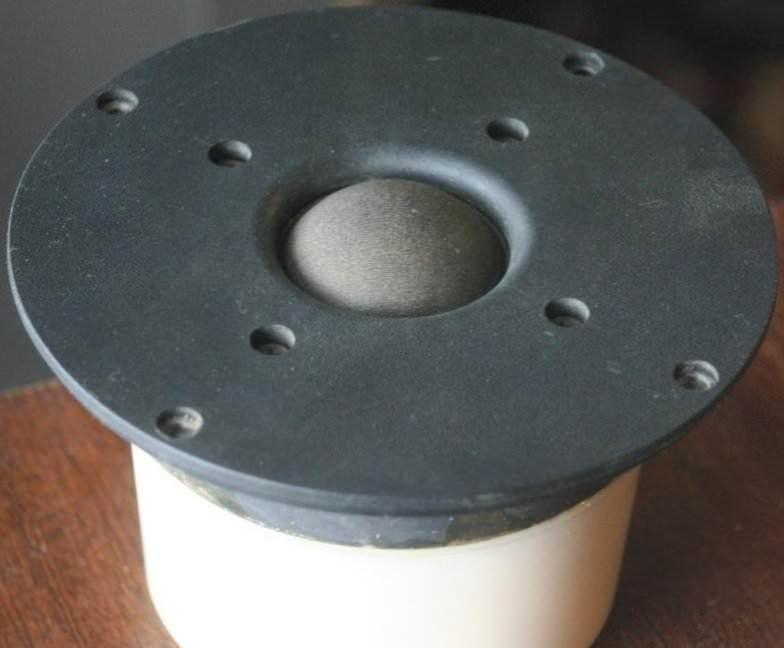

20 ГД-1 представляет собой среднечастотный купольный динамик. Конструкция предусматривает наличие защитной решетки и медного колпачка на керне. Диффузор выполнен из мягкого тканевого материала с специальной пропиткой, что обеспечивает плавный ход и снижает искажения. Каркас звуковой катушки изготовлен из алюминиевой фольги.

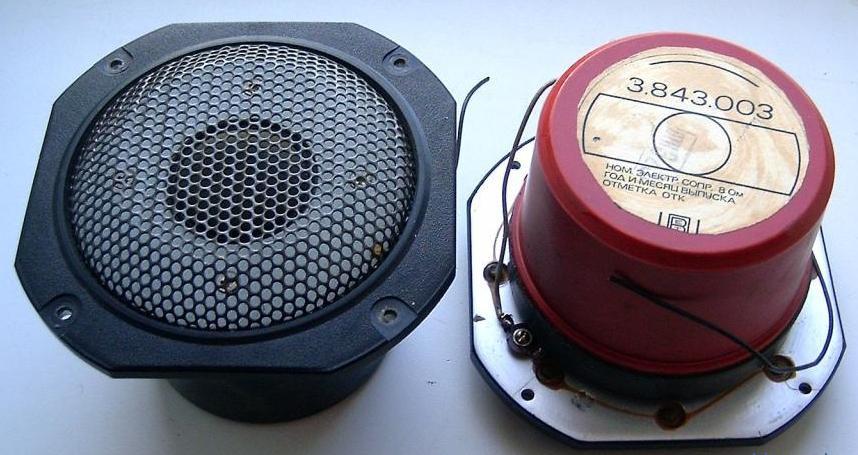

Динамик широко применялся в легендарных акустических системах 35АС-021 «Эстония».

20 ГД-1 (3.843.003)

20 ГД-1 (3.843.003)

20 ГД-1 (3.843.003)

Параметры звуковой катушки 20ГД-1

Детальные параметры катушки важны для ремонта и восстановления динамика:

20 ГД-1 (3.843.003)
  1. Общая высота катушки: 8,5 мм;
  2. Каркас: алюминиевый, толщиной 0,06 мм;
    3. 20 ГД-1 (3.843.003)
  3. Высота намотки: 4,1 мм;
  4. Провод: медный, диаметром 0,15 мм;
  5. Количество витков: первый слой — 21, второй — 18;
    6. 20 ГД-1 (3.843.003)
  6. Внутренний диаметр катушки: 40,25 мм.
