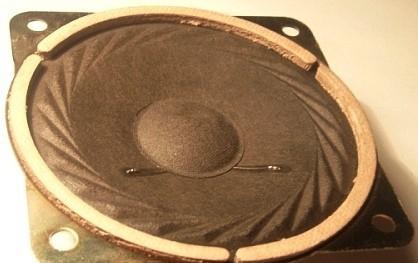

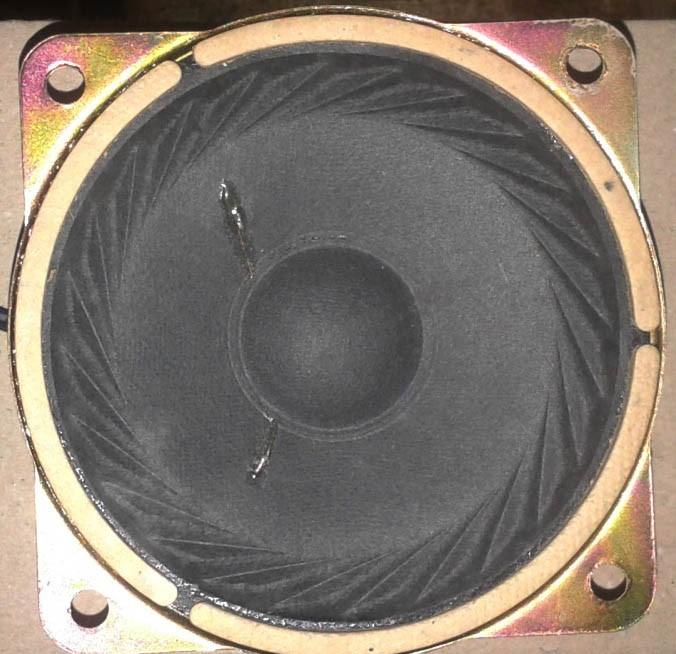

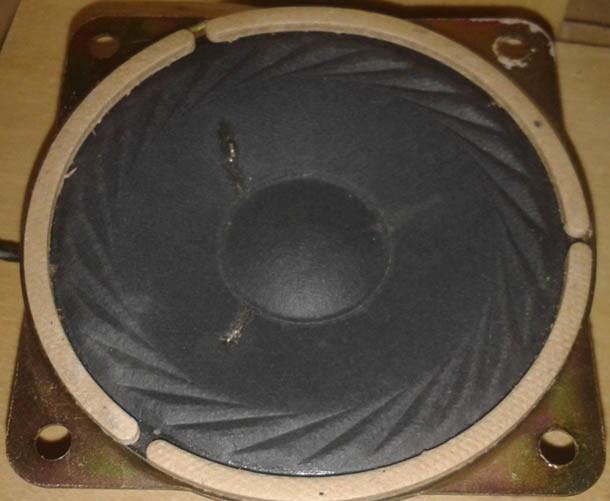

Динамик 1 ГДШ-6-8 (0,5 ГД-52): характеристики и описание

Акустический динамик модели 1 ГДШ-6-8 (также известный как 0,5 ГД-52) — это широкополосный громкоговоритель, произведенный в СССР. Данный элемент предназначен для использования в различных акустических системах, обеспечивая качественное воспроизведение звука. Расшифровка маркировки указывает на то, что это 1-й динамик (ГДШ — громкоговоритель динамический широкополосный) с диаметром диффузора 6-8 см и номинальной мощностью 0,5 Вт. Модель 1 ГДШ-6-8 ценится аудиофилами за чистоту и естественный характер звучания, что делает его подходящим как для музыкальных композиций, так и для передачи речи.

Этот советский громкоговоритель оптимизирован для работы с усилителями мощностью от 0,5 до 2 ватт, что позволяет эффективно использовать его в компактных аудиосистемах и радиоприемниках. Конструкция диффузора с относительно небольшим ходом способствует повышенной чувствительности и качественному воспроизведению средних и высоких частот. Для тех, кто ищет похожие решения, стоит также обратить внимание на динамик 1 ГДВ-1-8 (1 ГД-56), который имеет схожую сферу применения.

Корпус динамика выполнен из прочной стали, что обеспечивает долговечность и устойчивость к механическим повреждениям. Компактные размеры и оптимальный диаметр магнита позволяют достигать высокого качества звучания при минимальных искажениях. Ниже представлены подробные технические параметры и конструкция устройства.

Технические параметры динамика 1 ГДШ-6-8

Ниже приведена таблица с основными характеристиками динамика 1 ГДШ-6-8 (0,5 ГД-52), необходимыми для расчета акустического оформления и подбора усилителя.

Конструкция и материалы динамика 0,5 ГД-52

Изготовитель: Кировоградский завод радиоизделий.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики:

Диапазон частот: 315 – 7100 Гц

Чувствительность: 92 дБ

Номинальное среднее звуковое давление: 0,21 Па

Коэффициент гармоник на частотах 630-6300 Гц: 5%

Номинальное сопротивление: 8 Ом

Паспортная мощность: 1 Вт

Долговременная мощность: 3 Вт

Кратковременная мощность: 5 Вт

Резонанс: 300 Гц (±50 Гц)

Полная добротность: 2,5 – 5

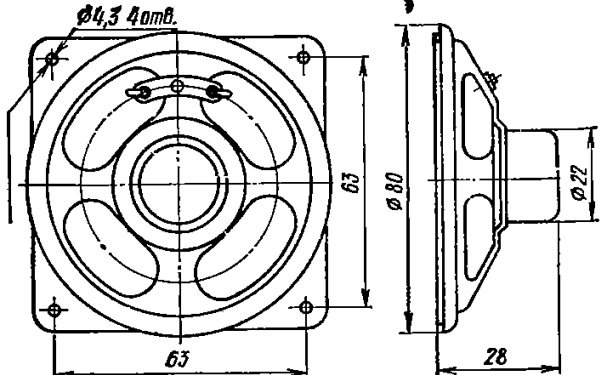

Размеры: ø80х28 мм

Вес: 70 г

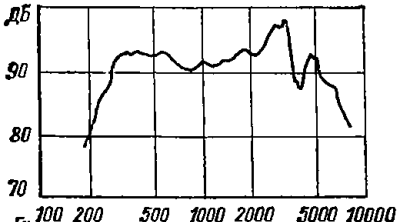

АЧХ 1 ГДШ-6 без оформления:

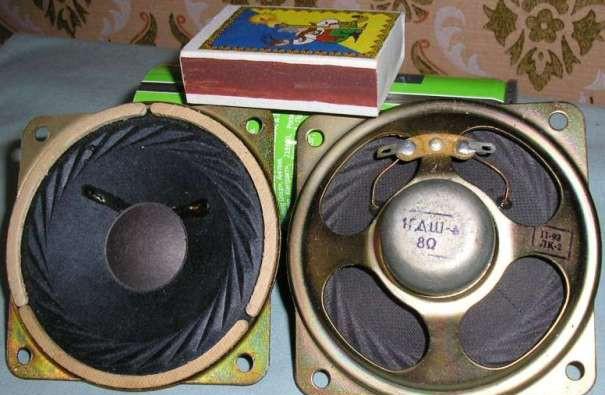

Конструкция

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

1. Керновой магнит марки ЮН15ДК25БА.
2. Керн диаметром 15 мм.
3. Верхний фланец с отверстием диаметром 16,2 мм.

4. Радиальная ширина воздушного зазора 0,6 мм, его высота 3 мм.
5. Индукция в зазоре 0,7 Тл.

Подвижная система:

1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 41, в первом слое 21 виток, во втором 20. Высота намотки 2,1 мм. Каркас звуковой катушки изготовлен из бумаги ЭН-70, внутренний диаметр 15,24 мм, внешний (вместе с намоткой) 15,82 мм. Высота звуковой катушки 8 мм.
2. Диффузор с тангенциальным подвесом, изготовленный из бумажной массы с пропиткой.
3. Центрирующая шайба, изготовленная из ткани.
4. Пылезащитный колпачок из бумажной массы.

Где применяется динамик 0,5 ГД-52

Динамик 1 ГДШ-6-8 благодаря своим компактным размерам и высокой чувствительности (92 дБ) часто использовался в портативных радиоприемниках и небольших акустических системах. Он отлично подходит для создания простых колонок, если требуется воспроизведение речи и средних частот. Для более широкого частотного диапазона его можно комбинировать с ВЧ-динамиками, например, динамиком 0,5 ГД-12.

Аналоги и замена динамика 1 ГДШ-6-8

Если вы ищете замену этому динамику, обратите внимание на другие советские модели с похожими параметрами. К числу наиболее близких аналогов относятся динамик 6 ГДШ-5-8 (при условии адаптации крепления) и современные широкополосные драйверы с импедансом 8 Ом и мощностью около 1-2 Вт. При выборе замены важно учитывать посадочные размеры (ø80 мм) и магнитный поток
