Динамик 6ГДШ-5-8: характеристики, размеры и аналоги

Модель 6 ГДШ-5-8 представляет собой широкополосный громкоговоритель, который активно применялся в бытовой радиоаппаратуре советского периода. Этот динамик отличается надежностью и способен обеспечить качественное звучание в широком диапазоне частот. Его часто используют в самодельных акустических системах, а также для реставрации vintage-техники. Подробнее о похожих моделях можно узнать из статьи про динамик 5 ГДШ-6-8.

Конструкция динамика включает магнитную систему, диффузор и корзину, обеспечивающие устойчивость и точность воспроизведения. Компактные размеры позволяют легко интегрировать его в корпуса различных устройств — от портативных радиоприемников до напольных колонок. Особое внимание при разработке уделялось материалам: использование качественной бумаги и пропиток способствовало улучшению звуковых характеристик и увеличению срока службы.

Несмотря на свой возраст, 6 ГДШ-5-8 сохраняет актуальность благодаря простоте в установке и эксплуатации. Качественная сборка гарантирует долгий срок службы, что делает его привлекательным выбором для аудиофилов, ценящих «теплое» звучание классики. Если вам нужен более компактный вариант, обратите внимание на динамик 1 ГДШ-7-8.

Таблица характеристик 6 ГДШ-5-8

Ниже приведены основные параметры динамика. Для удобства размеры переведены в миллиметры, а также добавлены важные акустические параметры, отсутствующие в старых спецификациях.

Параметр Характеристика
Ход диффузора Максимум 5 мм
Размеры (диаметр х высота) 125 x 45,5 мм (5 x 1.8 дюйма)
Диаметр динамика 125 мм (5 дюймов)
Вес 0.29 кг
Номинальная мощность 5–6 Вт
Сопротивление (Z) 8 Ом
Частота резонанса (Fres) 140 ±35 Гц
Полная добротность (Qts) 1,4 ±0,6
Чувствительность 92 дБ
Диаметр магнита ~60 мм (2.4 дюйма)
Характер звучания Четкий, сбалансированный
Полярность Стандартная

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры второй группы сложности для работы в помещениях и на открытом воздухе.

Технические характеристики:

Диапазон частот: 100 – 12500 Гц
Чувствительность: 92 дБ
Неравномерность АЧХ: 14 дБ

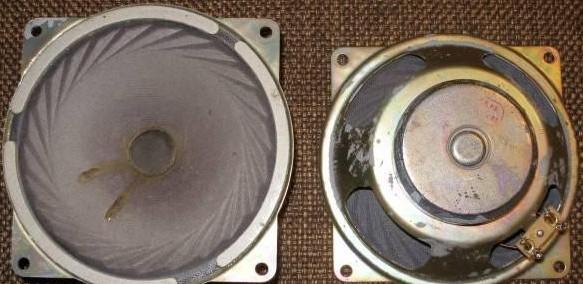

6гдш5 _ru (1)
Сопротивление: 8 Ом
Коэффициент гармоник на частотах:
400 – 1000 Гц: 5%
2000 – 8000 Гц: 3%
Рабочая мощность: 4 Вт
Номинальная мощность: 6 Вт
Долговременная мощность: 15 Вт

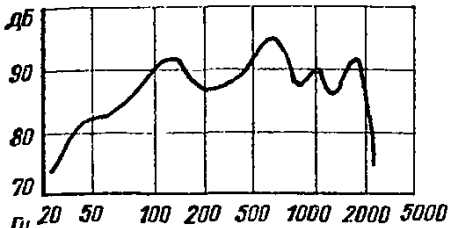

6гдш5 _ru (1)
Частота резонанса: 140 ±35 Гц
Полная добротность: 1,4 ±0,6
Размеры: Ø125х45,5 мм
Вес: 0,29 кг

Конструкция:

Головка электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали. Диффузор выполнен из бумажной массы с пропиткой лаком НЦ-62, что обеспечивает жесткость и правильный демпфирование.

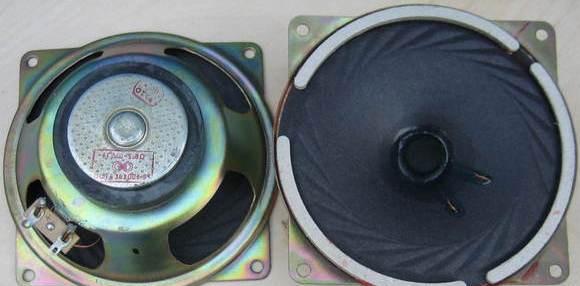

6гдш5 _ru (2)

Магнитная цепь:

  1. ферритовый магнит марки М25БА170 размером К61х24х8 мм;
  2. керн диаметром 15 мм;
  3. верхний фланец с отверстием 6,7 мм;

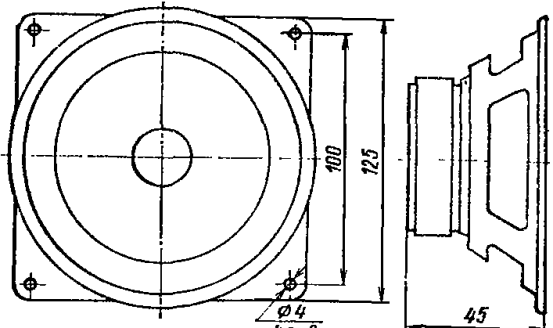

    4. 6гдш5 _ru (2)
  4. высота воздушного зазора 3 мм;
  5. радиальная ширина воздушного зазора 0,85 мм;
  6. индукция в зазоре: 0,8 Тл.

Подвижная система:

  1. звуковая катушка намотана проводом марки ПЭВЛ, каркас изготовлен из бумаги К-080;

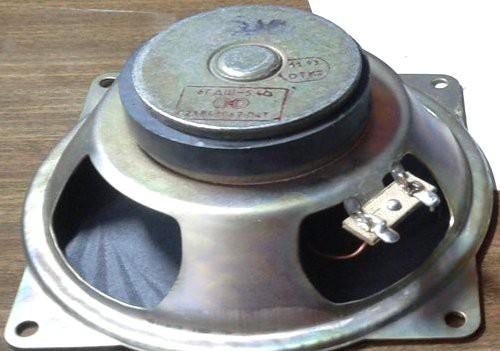

    2. 6гдш5 _ru (3)
  2. диффузор с подвесом изготовлены из бумажной массы состава – целлюлоза сульфитная беленая – 70% и целлюлоза сульфатная небеленая – 30% с пропиткой конуса диффузора лаком НЦ-62;
  3. центрирующая шайба, изготовленная из ткани, пропитанная бакелитовым лаком;
  4. пылезащитный колпачок из ткани, пропитанный раствором бакелитового лака.

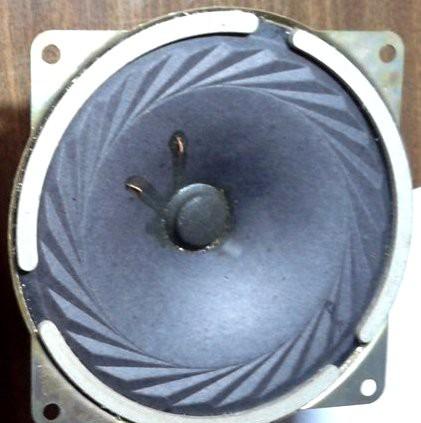

6гдш5 _ru (4)
