Динамик 1ГД-6: характеристики, размеры и применение

Акустический динамик модели 1ГД-6 представляет собой однополосный громкоговоритель советского производства, широко использовавшийся в аудиосистемах прошлого века. Благодаря высокому качеству изготовления и надежности, данные динамики все еще находят применение в различной аудиоаппаратуре и самодельных акустических системах. Модель 1ГД-6 отличается хорошим звучанием и подходит для воспроизведения средних и высоких частот. Если вы ищете аналог или схему для динамика 0,1 ГД-6, то 1ГД-6 станет отличным выбором для более мощных систем.

Диффузор, используемый в данной модели, обеспечивает чистоту звука и его достаточно широкий частотный диапазон. В основном, динамик 1ГД-6 используется в качестве среднечастотного громкоговорителя, однако может быть использован и в качестве основного элемента для небольших колонок. Сопротивление динамика составляет 6 Ом, что позволяет использовать его в стандартных усилителях того времени.

Особенность моделей динамиков 1ГД-6 заключается в их универсальности и способности работать в широком диапазоне мощностей. Это позволяет использовать их в различных системах, начиная от домашнего аудиооборудования и заканчивая профессиональными звуковыми установками. Мощность динамика и диаметр диффузора делают его подходящим для использования в условиях, где требуется качественное и мощное звуковое воспроизведение. Для сравнения, более современный динамик 1 ГД-8А-6 имеет схожие габариты, но другие акустические свойства.

Диаметр магнита и характеристики диффузора у этой модели позволяют обеспечивать превосходную динамическую реакцию и детализацию звука. Если вам необходима надежная и проверенная временем акустика с характерным советским качеством, динамик 1ГД-6 станет прекрасным выбором. Также стоит обратить внимание на динамик 1 ГД-5, который часто используется в паре с ним в стереосистемах.

Назначение и конструкция динамика

Назначение: для применения во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры, для работы в помещениях и на открытом воздухе.

Технические характеристики 1ГД-6

Эффективный рабочий диапазон частот: 100 – 6000 Гц

Неравномерность АЧХ: 15 дБ

Среднее звуковое давление: 2 бар

Среднее стандартное звуковое давление: 3 дин/см²

Коэффициент гармоник до 200 Гц: 12%

Коэффициент гармоник в диапазоне 200-2000 Гц: 7%

Индукция в зазоре: 5000 – 7300 гс

Вес магнита: 0,34 кг

Полное сопротивление: 6 Ом (±0,6 Ом)

Предельная шумовая (паспортная) мощность: 1,5 Вт

Частота основного резонанса: 125 Гц (±20 Гц)

Размеры: Ø126×63 мм

Вес: 0,6 кг

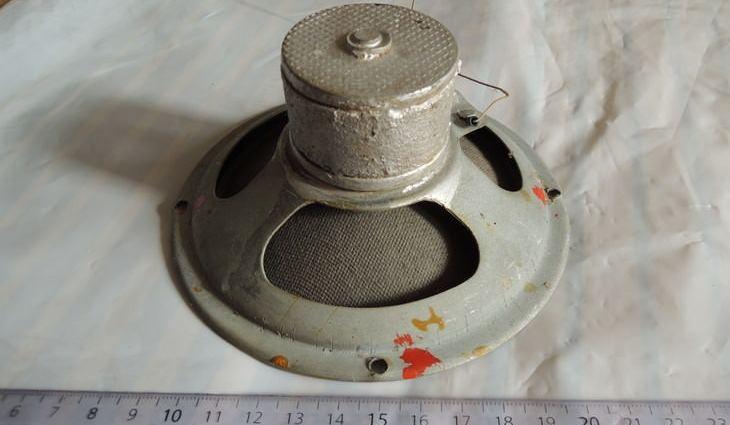

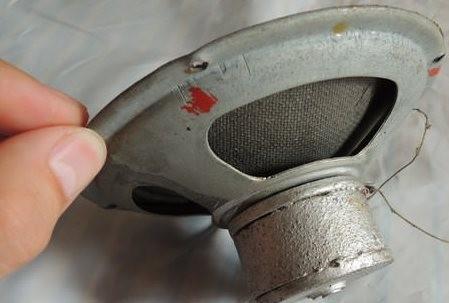

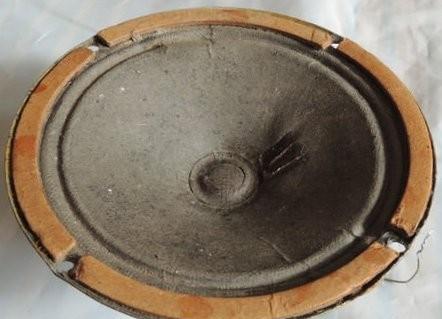

Обзор и детали конструкции 1ГД-6

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом выполнены из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Пылезащитный колпачок – бумажный. Магнитная система построена на магните алнико. Сопротивление по постоянному току: 5,5 Ом (±15%). Устанавливался в такие аппараты как стационарный транзисторный радиоприёмник “Минск”. Диаметр керна 17 мм.
