Динамик 1ГД-5: характеристики, размеры и применение в советской технике

Акустический динамик 1ГД-5 — это классическая модель советского производства, разработанная для использования в абонентских приемниках 3 и 4 класса, а также в качестве громкоговорителя для абонентских точек. Выпуск модели стартовал в 1960 году. Этот широкополосный громкоговоритель отличается надежностью, простотой конструкции и сбалансированным звучанием, что позволило ему найти широкое применение не только в радиоприемниках и телевизорах, но и в самодельных акустических системах. Для тех, кто ищет замену или аналог, стоит обратить внимание на динамик 1 ГД-6 характеристики динамика, который имеет схожие параметры, но отличается размерами.

Назначение и конструкция

1ГД-5 представляет собой круглую широкополосную динамическую головку с неэкранированной магнитной системой. Конструкция отличается простотой и долговечностью, характерными для советского радиолюбительства:

• Корзина: выполнена методом штамповки из стали, что обеспечивает жесткость конструкции при малом весе.
• Диффузор и подвес: изготовлены из бумаги. Бумажный диффузор с пропиткой обеспечивает мягкий, «аналоговый» тембр звука, характерный для винтажной техники.
• Магнитная система: используется литой кольцевой магнит из сплава АЛНИ (алнико). Вес магнита составляет 140 г, диаметр керна — 17 мм. Радиальная ширина воздушного зазора — 0,8 мм.

• Звуковая катушка: каркас выполнен из бумаги, намотка проведена проводом диаметром 0,12 мм. Общее количество витков — 63.

Этот громкоговоритель выделяется сбалансированным звучанием с хорошим воспроизведением как низких, так и высоких частот в своем диапазоне. В модели применены материалы, способствующие долговечности и стабильной работе на протяжении десятилетий.

Технические характеристики 1ГД-5

Ниже приведены подробные технические параметры динамика, важные для подбора усилителя и расчета акустического оформления.

Динамик 1ГД-5 обладает широким диапазоном воспроизводимых частот и высоким уровнем чувствительности, что обеспечивает четкий и насыщенный звук даже при небольшой входной мощности. Он может играть от 1 Вт, однако номинальная мощность составляет 1 Вт. Для сравнения, более мощный аналог — Динамик 1 ГДШ-5-4 (1 ГД-55) — предназначен для более широкого частотного диапазона и имеет другую конструкцию диффузора.

Внешний вид и варианты исполнения

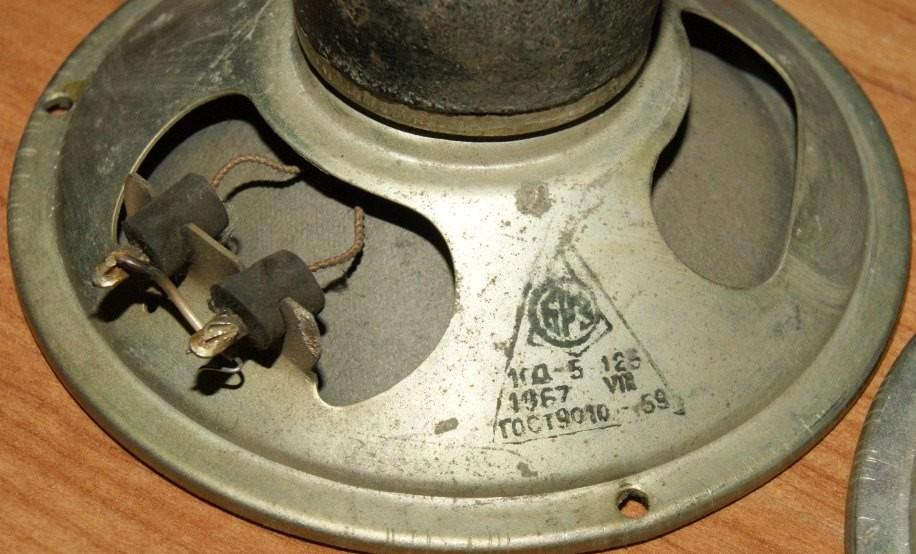

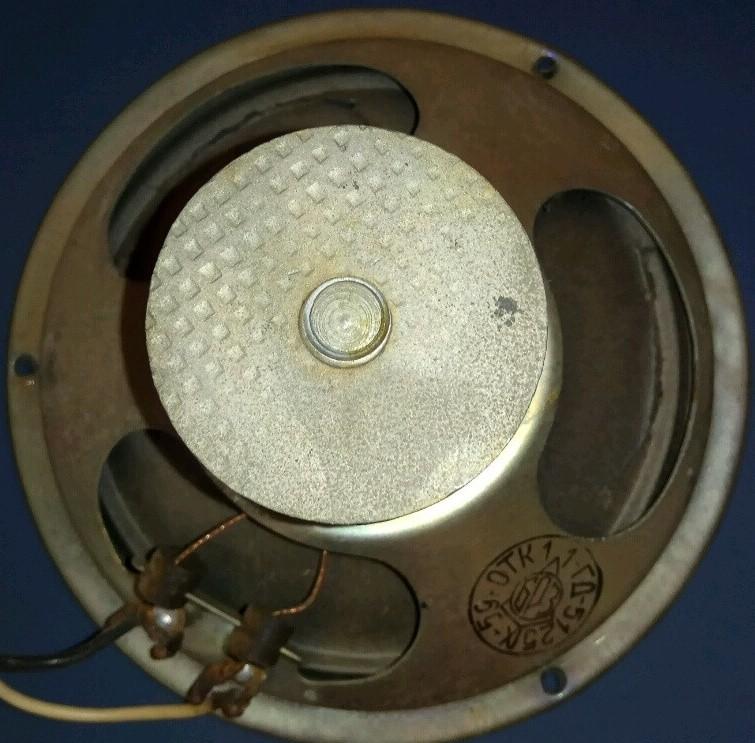

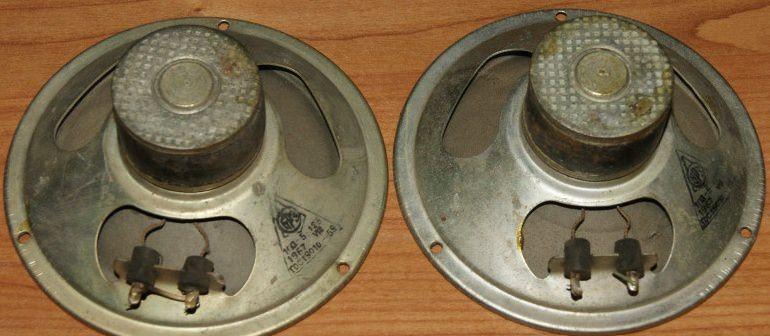

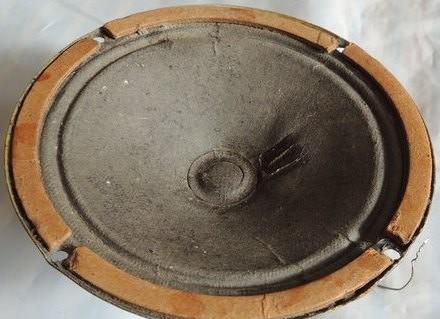

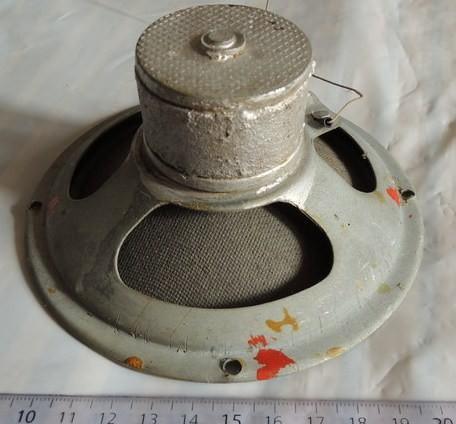

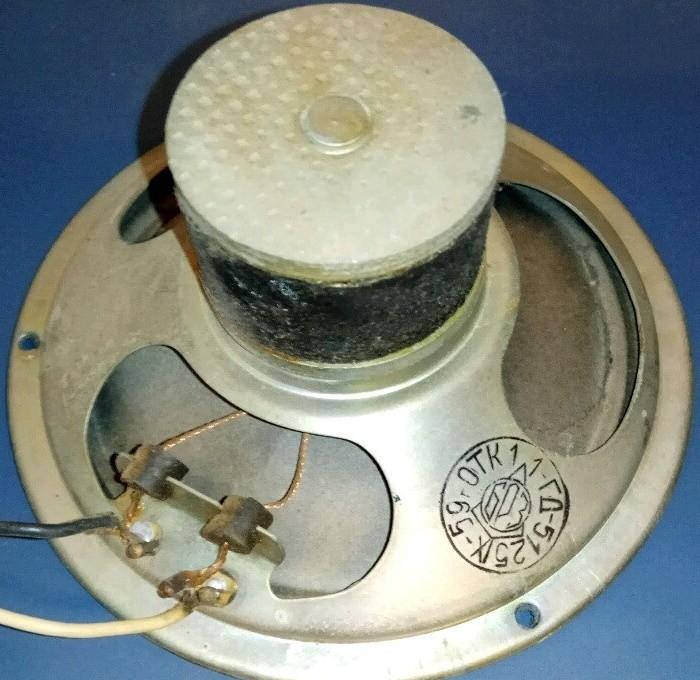

Внешний вид динамика может незначительно отличаться в зависимости от года выпуска и завода-изготовителя, но основные габариты и конструкция остаются неизменными. Ниже представлены фотографии динамика 1ГД-5: вид спереди, сзади и детали конструкции.

Аналоги и замена 1ГД-5

В случае выхода динамика из строя или при конструировании акустических систем, возникает вопрос о замене. 1ГД-5 имеет ряд прямых аналогов и смежных моделей советского производства. Наиболее близким по форм-фактору и назначению является Динамик 5 ГДШ-7-4, хотя он имеет несколько другие электрические параметры и размеры, что потребует адаптации крепления.

При замене важно учитывать следующие параметры:

• Импеданс: номинальное сопротивление 6,5 Ом близко к стандартным 4 Ом или 8 Ом, поэтому прямое подключение к современным усилителям возможно, но с учетом согласования.
• Мощность: при использовании в активных колонках следует ограничивать входную мощность, так как динамик не рассчитан на высокие нагрузки.
• Габариты: диаметр 126 мм и глубина 60 мм являются стандартными для «пятерок», что упрощает подбор корпуса.

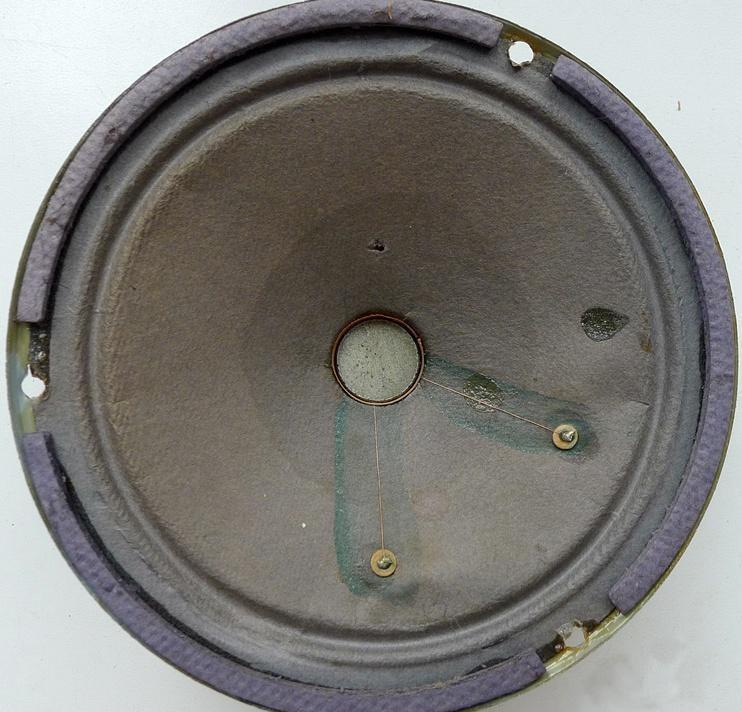

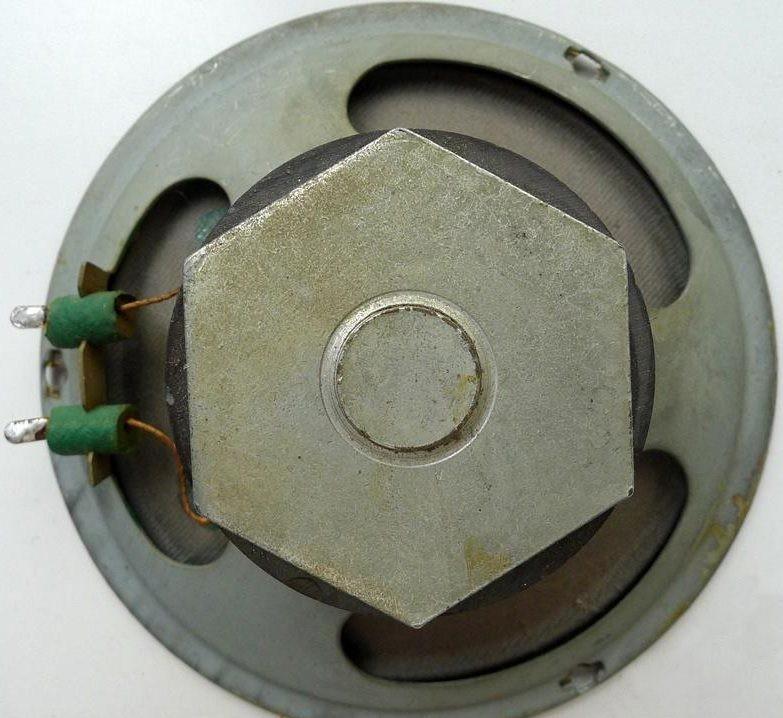

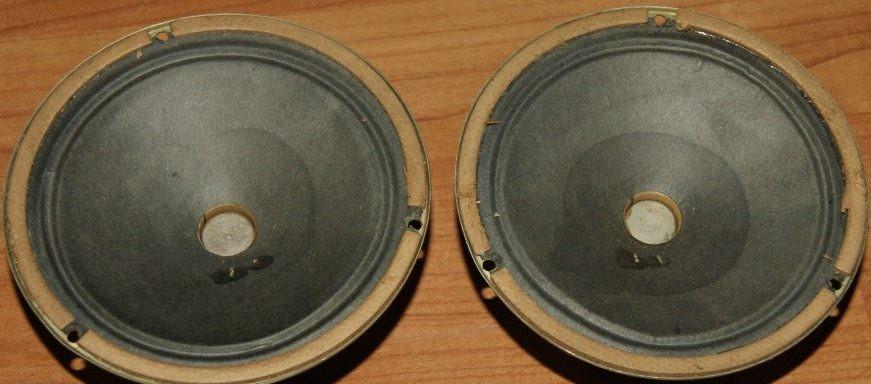

Различные варианты исполнения динамика 1ГД-5, включая модификации с небольшими отличиями в оформлении корзины или магнита, представлены на фотографиях ниже. Эти вариации не влияют на основные звуковые характеристики, но могут отличаться внешним видом.

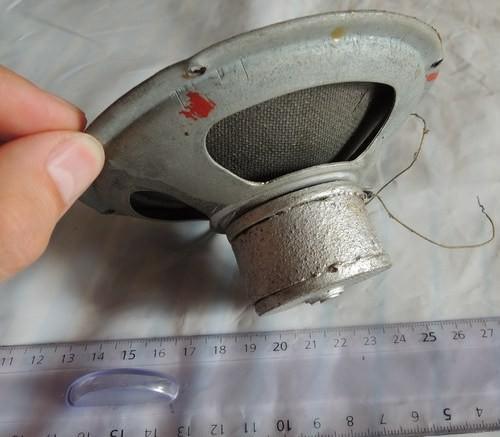

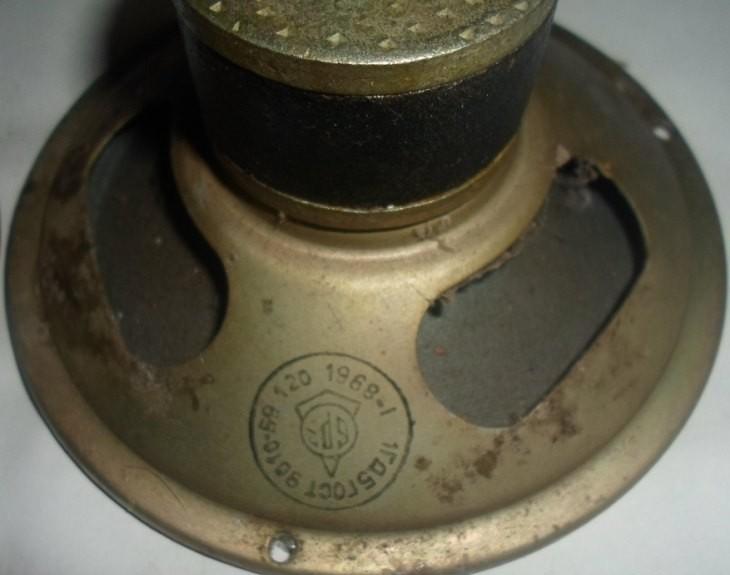

Еще некоторые варианты исполнения, предварительно это тот же 1 ГД-5:
