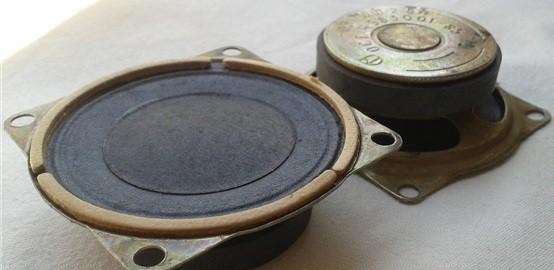

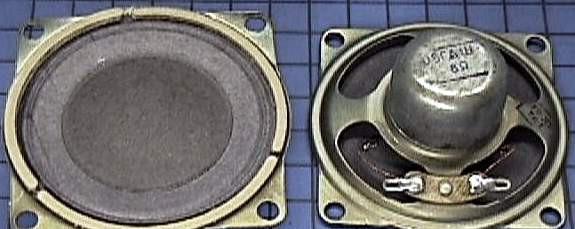

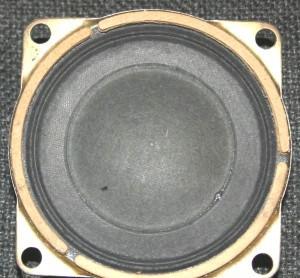

Динамик 0,5 ГДШ-2-8 (0,25 ГД-19): характеристики, размеры и применение

Акустический динамик модели 0,5 ГДШ-2-8 (0,25 ГД-19) — это классика советской звукотехники. Он широко применялся в радиоприемниках, магнитолах и компактных акустических системах. Благодаря высокой надежности и специфическому «теплому» звуку, этот компонент остается востребованным среди радиолюбителей и мастеров по ремонту винтажной электроники. Для сравнения, более мощные решения, такие как динамик 6 ГД-2 (10 ГД-35 от РРЗ), используются в более габаритных системах, тогда как ГДШ-2-8 идеален для портативной аппаратуры.

Главная особенность модели — сбалансированный ход диффузора, обеспечивающий плавные низкие и средние частоты. Диаметр 2 дюйма (около 50 мм) позволяет создавать компактные корпуса без потери акустической отдачи. Динамик выдает плотное и четкое звучание, что делает его отличным выбором для небольших помещений и студийных мониторов.

Громкоговоритель отличается долговечностью и стабильностью параметров, что критично для старых устройств. Его звучание характеризуется как естественное и теплое, с хорошей детализацией. При монтаже важно соблюдать полярность подключения, чтобы избежать фазировки и искажений. Если вам нужен более компактный аналог, обратите внимание на динамик 0,25 ГДШ-3-8 (0,1 ГД-17М).

Таблица основных характеристик 0,5 ГДШ-2-8

Ниже представлены технические параметры динамика, необходимые для расчета акустического оформления и подбора усилителя.

Схема подключения и полярность

Для правильного подключения динамика 0,5 ГДШ-2-8 необходимо учитывать полярность. Обычно «плюс» усилителя подключается к центральному контакту (клемме), а «минус» — к корпусу (корзине), если он не изолирован. Неправильная полярность приведет к фазировке, при которой низкие частоты будут «проседать», а звук станет тонким и плоским.

Динамик имеет широкий спектр применения: от восстановления советских радиол до создания авторских мини-АК для Hi-Fi систем начального уровня. Его конструкция позволяет легко интегрировать его в различные корпуса.

Изготовитель: Кировоградский радиозавод радиоизделий, пгт. Вел. Березный, Закарпатская обл., Украина.

Назначение: для применения во встроенных открытых акустических системах малогабаритной переносной бытовой радиоаппаратуры третьей группы сложности (работа в помещении и на открытом воздухе).

Технические характеристики динамика

Помимо основных параметров, важно учитывать следующие данные для точного расчета:

• Неравномерность АЧХ: 12 дБ
• Номинальное среднее звуковое давление: 0,21 Па
• Коэффициент гармоник (630 – 4000 Гц): 5 %
• Паспортная мощность: 0,5 Вт
• Долговременная мощность: 2 Вт

• Кратковременная мощность: 3 Вт

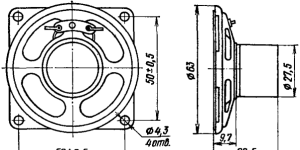

Конструкция динамика 0,5 ГДШ-2-8

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали, что обеспечивает прочность и низкую резонансную частоту самого корпуса динамика.

Подвижная система

• Звуковая катушка: намотана проводом марки ПЭВЛ диаметром 0,08 мм. Двухслойная намотка, 41 виток (21 в первом слое, 20 во втором). Омическое сопротивление — 7 Ом (±0,7 Ом). Каркас из бумаги марки ЭН-70 (толщина 0,085 мм). Внутренний диаметр катушки — 15,24 мм, внешний — 15,82 мм. Высота намотки — 8 мм.

• Диффузор: изготовлен из бумажной массы с пропиткой, имеет подвес для гашения паразитных резонансов.
• Центрирующая шайба: тканевая, пропитанная раствором бакелитового лака для жесткости и влагозащиты.
• Пылезащитный колпачок: из бумажной массы с пропиткой.

Магнитная цепь

• Магнит: кольцевой, марки 28РА180, габариты К45х22х7 мм.
• Керн: диаметром 15 мм.

• Верхний фланец: с отверстием диаметром 16,2 мм.
• Воздушный зазор: радиальная ширина 0,6 мм, высота 2 мм.
• Индукция в зазоре: 0,82 Тл.

Для тех, кто ищет динамики большего размера для сабвуферных задач или мидбасов, можно рассмотреть динамик 1 ГДШ-4-8 (1 ГД-50), который обеспечивает более глубокий бас благодаря увеличенному диффузору и магнитной системе.
