1 ГДШ-4-8 (1 ГД-50): характеристики, размеры и применение

1 ГДШ-4-8 (также известный как 1 ГД-50) — это легендарный советский широкополосный громкоговоритель номинальной мощностью 5 Вт и сопротивлением 4-8 Ом. Динамик отличается высокой надежностью, устойчивостью к перегрузкам и сбалансированным звуком, что делает его отличным выбором для восстановления старой техники или создания самодельных акустических систем. В отличие от многих современных аналогов, эта модель сохраняет «теплый» звук классической эпохи. Если вам нужен динамик большего размера, обратите внимание на 1 ГДШ-5-4.

Модель широко применялась в составе акустических систем для радиоприемников, магнитол и другой переносной бытовой аппаратуры. Расшифровка маркировки указывает на ключевые свойства: «1» — порядковый номер разработки, «ГД» — громкоговоритель динамический, «Ш» — широкополосный, «4-8» — номинальное сопротивление обмотки. Ниже приведены подробные технические параметры и конструкция динамика.

Таблица технических характеристик 1 ГДШ-4-8

1 ГДШ-4-8 (1 ГД-50)
Параметр Значение
Номинальная мощность 5 Вт
Минимальная рабочая мощность 0,25 Вт
Паспортная мощность 1 Вт
Долговременная мощность 4 Вт
Кратковременная мощность 10 Вт
Номинальное сопротивление 8 Ом
Чувствительность 90 дБ
Диапазон частот 180 – 12500 Гц
Резонансная частота 190 Гц (±35 Гц)
Полная добротность 2,3 (±0,5)
Диаметр диффузора 100 мм (4 дюйма)
Размеры (ВхШхГ) 100х100х36 мм
Вес 0,23 кг
Тип магнитной цепи Экранированная

Изготовитель: завод «Динамик», г. Гагарин.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.



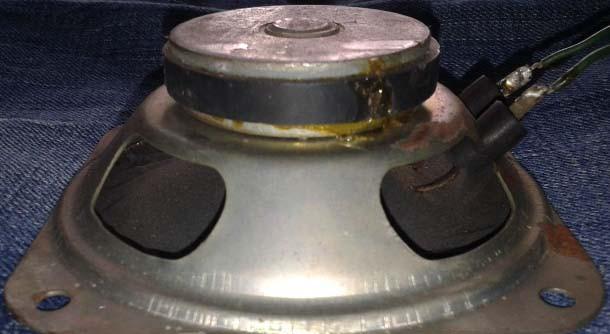

1 ГДШ-4-8 (1 ГД-50)

Технические характеристики:

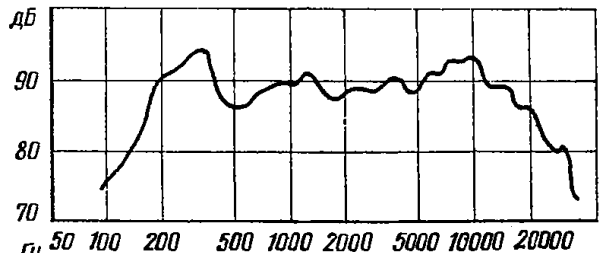

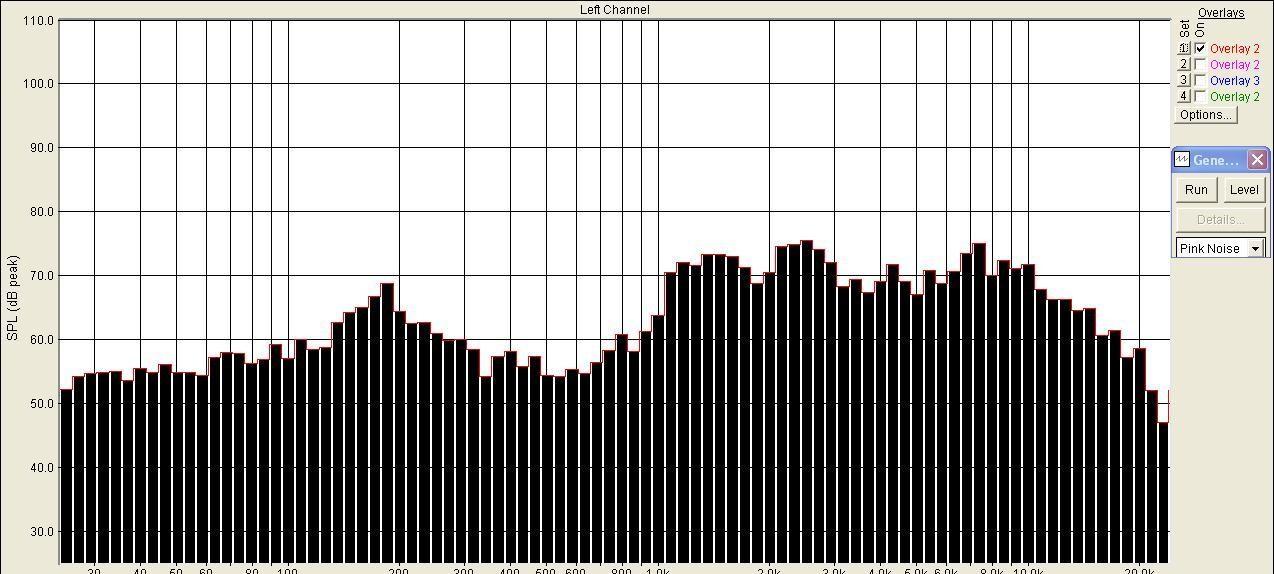

Диапазон частот: 180 – 12500 Гц

Неравномерность АЧХ: 14 дБ

Чувствительность: 90 дБ

1 ГДШ-4-8 (1 ГД-50)

Коэффициент гармоник на частотах:

400 – 630 Гц: 5 %

1000 Гц: 4 %

2000 – 8000 Гц: 3 %

Номинальное сопротивление: 8 Ом

1 ГДШ-4-8 (1 ГД-50)

Рабочая мощность: 0,25 Вт

Паспортная мощность: 1 Вт

Долговременная мощность: 4 Вт

Кратковременная мощность: 10 Вт

Резонанс: 190 Гц (±35 Гц)

1 ГДШ-4-8 (1 ГД-50)

Полная добротность: 2,3 (±0,5)

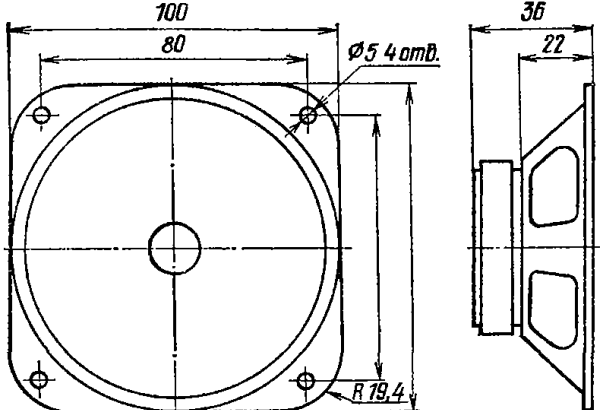

Размеры: 100х100х36 мм

Вес: 0,23 кг

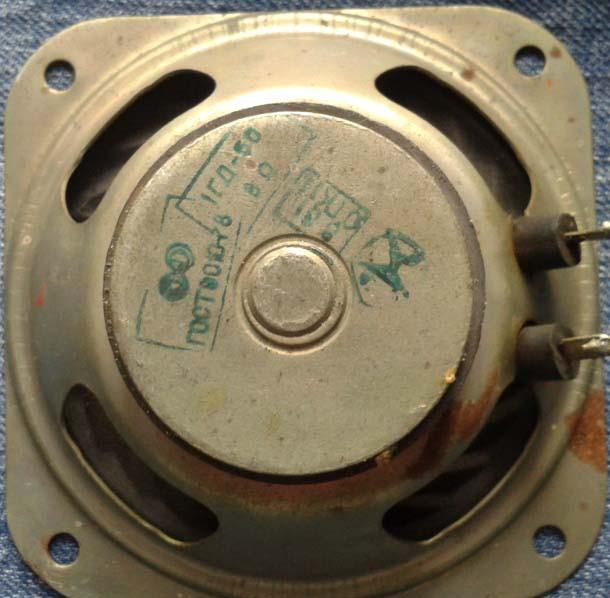

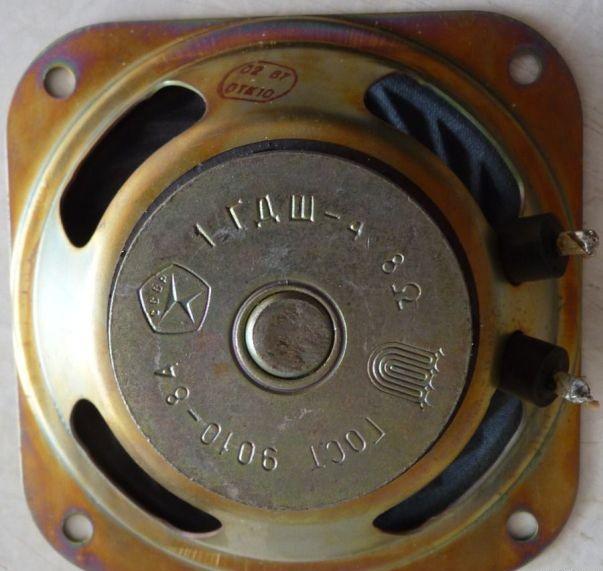

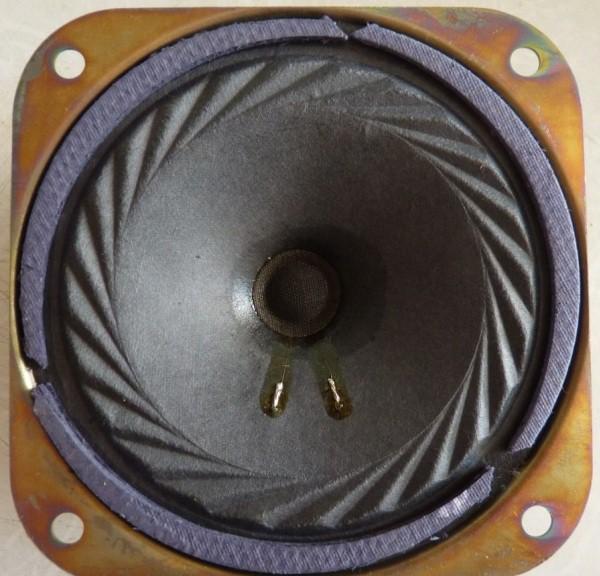

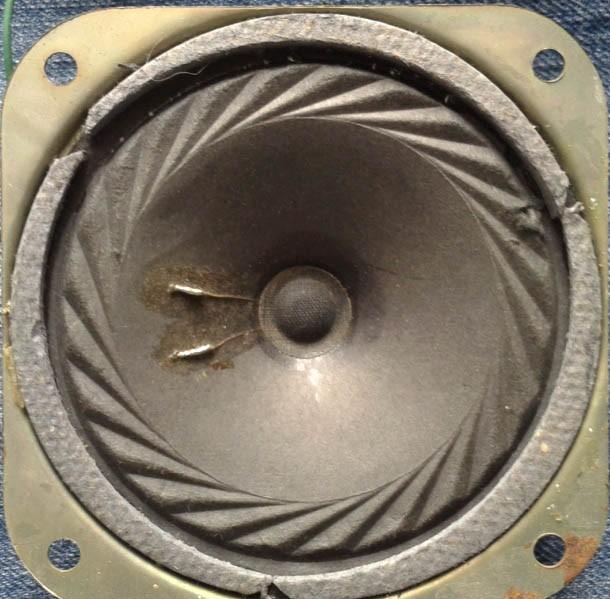

1 ГДШ-4 без оформления:

1 ГДШ-4-8 (1 ГД-50)



Конструкция:



Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

1 ГДШ-4-8 (1 ГД-50)



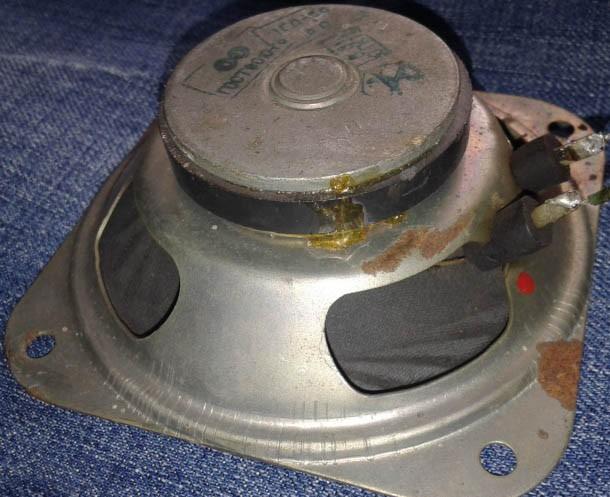

Магнитная цепь:



1 ГДШ-4-8 (1 ГД-50)
  1. Кольцевой магнит марки М22БА220-1, размером К52х23х7 мм.
  2. Керн диаметром 12 мм.
  3. Верхний фланец с отверстием диаметром 13,5 мм.
  4. Радиальная ширина воздушного зазора 0,63 мм, его высота 3 мм.
    5. 1 ГДШ-4-8 (1 ГД-50)
  5. Индукция в зазоре 0,8 Тл.

1 ГДШ-4-8 (1 ГД-50)



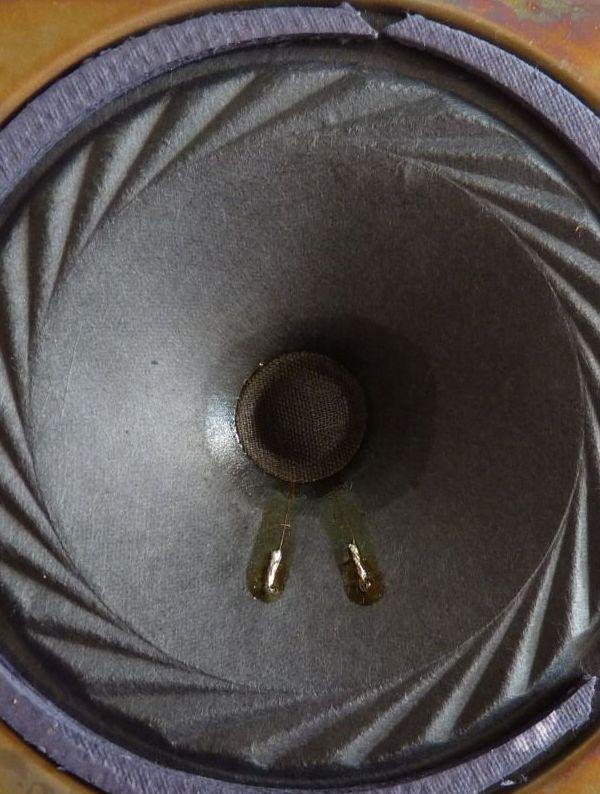

Подвижная система:



  1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 61, в первом слое 33 витка, во втором 28. Высота намотки 3,5 мм, омическое сопротивление 7,3 Ом (±0,75 Ом). Каркас звуковой катушки изготовлен из бумаги К080, толщиной 0,08 мм, внутренний диаметр 12,3 мм, внешний (вместе с намоткой) 12,9 мм. Высота звуковой катушки 8,6 мм.
    2. 1 ГДШ-4-8 (1 ГД-50)

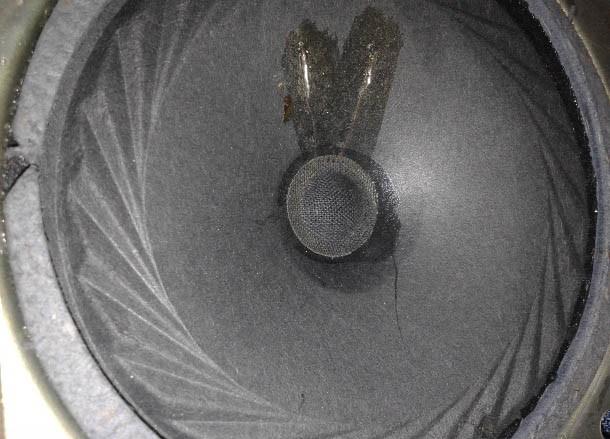

  2. Диффузор с тангенциальным подвесом изготовленный из бумажной массы с пропиткой.
  3. Центрирующая шайба, изготовленная из ткани и пропитанная бакелитовым лаком.
  4. Пылезащитный колпачок из ткани с пропиткой.
