Громкоговоритель 0,25 ГДШ-3-8 (также известный как 0,1 ГД-17М) — это классический советский широкополосный динамик, который до сих пор востребован среди аудиофилов и радиолюбителей. Изготовленный Кировоградским радиозаводом, он отличается надежностью и специфическим «теплым» звучанием, что делает его отличным выбором для ретро-аудиосистем и самодельных АС. Если вы ищете, чем заменить ГДШ-3-8 на более современные аналоги, или хотите разобраться в его специфике, этот материал поможет вам.

Динамик имеет диаметр 3 дюйма (около 76 мм) и весит всего 100 грамм, что позволяет использовать его в компактных корпусах. Он способен работать в диапазоне мощностей от 0,1 до 25 Вт, обеспечивая высокую чувствительность и динамичное звучание. Магнит диаметром 0,8 дюйма создает стабильное поле, необходимое для качественного движения диффузора. При подключении важно учитывать полярность контактов для правильной фазировки в стереосистеме.

Технические характеристики динамика 0,25 ГДШ-3-8

Ниже приведены основные параметры, которые определяют поведение динамика в акустической системе. Обратите внимание на резонансную частоту и добротность — они критичны для расчета объема корпуса.

Параметр	Значение
Номинальное сопротивление (Z)	8 Ом
Паспортная мощность	0,25 Вт
Долговременная мощность	2 Вт
Кратковременная мощность	3 Вт
Чувствительность	83 дБ

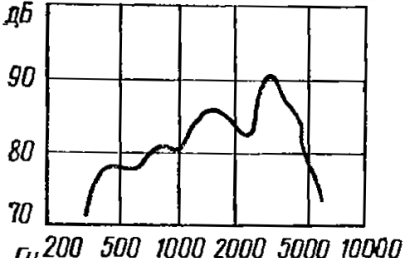

Диапазон рабочих частот	450 – 3150 Гц
Резонансная частота (Fs)	450 Гц (+100/-50 Гц)
Полная добротность (Qts)	3 – 11
Громкость звукового давления	0,08 Па
Коэффициент гармоник (1-2 кГц)	7 %

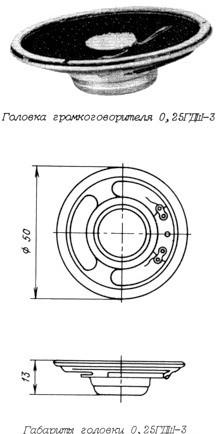

Размеры посадочного места	ø50 х 18 мм
Вес динамика	25 г (без провода)

Изготовитель: Кировоградский радиозавод радиоизделий.

Назначение: Для использования во встроенных открытых акустических системах бытовой радиоаппаратуры (радиолы, магнитофоны) как для помещений, так и для работы на открытом воздухе.

Особенности звучания и применения

Высокая полная добротность (Qts 3–11) указывает на то, что данный динамик плохо подходит для закрытых ящиков малого объема. Он требует больших объемов или использования фазоинвертора для расширения НЧ-диапазона. В противном случае звук будет слишком «бубнящим» и перегруженным на резонансе.

Характер звучания описывается как динамичный и четкий в своем рабочем диапазоне. Однако из-за узкого полосного диапазона (450–3150 Гц) он не способен воспроизводить глубокие басы и высокие частоты. Для получения полноценного звука его часто используют в составе многополосных систем или как твитер/середнечастотник в специфических задачах.

Для сравнения, если вам нужен динамик с более широким диапазоном, обратите внимание на динамик 0,25 ГДШ-71-12, который имеет другие параметры добротности и резонанса.

Конструкция и устройство

Головка громкоговорителя выполнена по электродинамической схеме. Это широкополосный круглый динамик с экранированной магнитной цепью, что позволяет устанавливать его вблизи электронных компонентов без риска магнитного влияния. Корзина изготовлена методом штамповки из стали, что обеспечивает прочность при малом весе.

Магнитная система

В основе лежит керновой магнит марки ЮН13ДК25БА. Параметры магнитной цепи:

Керн диаметром 12 мм.
Верхний фланец имеет отверстие диаметром 13 мм.
Радиальная ширина воздушного зазора составляет 0,5 мм, высота — 1,5 мм.
Индукция в зазоре — 0,4 Тл.

Подвижная система

Звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,08 мм. Намотка двухслойная, общее число витков — 57 (29 витков в первом слое, 28 — во втором). Высота намотки — 2,8 мм. Омическое сопротивление катушки составляет 8 Ом (допуск +/- 0,8 Ом).

Каркас катушки сделан из бумаги марки ЭН-70. Внутренний диаметр — 12,2 мм, внешний (с учетом провода) — 12,8 мм. Общая высота катушки — 7 мм.

Диффузор и подвес изготовлены из бумажной массы с специальной пропиткой для повышения упругости и долговечности. Центрирующая шайба и пылезащитный колпачок выполнены из ткани, пропитанной бакелитовым лаком, что обеспечивает жесткость и защиту от пыли.

Аналоги и замена

В случае выхода динамика из строя, его можно заменить на другие модели советского производства. Часто в качестве замены рассматривают динамик 0,5 ГДШ-2-8, который имеет больший диаметр и другие акустические свойства, либо 0,25 ГДШ-2-50 с иными параметрами резонанса. При подборе аналога важно сверять не только габариты, но и импеданс (сопротивление) и чувствительность, чтобы не нарушить баланс звучания всей системы.
