Усилитель «Юниор» — это культовый проект советского радиоконструктора «Старт», который по праву считается одним из лучших решений для домашнего Hi-Fi аудио. Изготовитель: машиностроительный завод «Искра», г. Боярка, Киевская область. Устройство отличается высокой надежностью, отличным звуком и продуманной конструкцией, что делает его востребованным среди аудиофилов и радиолюбителей до сих пор. Если вы ищете альтернативу, обратите внимание на Маяк 75У-105С, который также предлагает высокую мощность.
Описание, инструкция по сборке и схемы.
Технические характеристики:
Диапазон воспроизводимых частот: 20 – 20000 Гц
Номинальная мощность на канал: 50 Вт/4 Ом
Максимальная потребляемая мощность от сети: 240 Вт
КНИ на частоте 1 кГц при мощности 50 Вт: 0,1%
Чувствительность: 200 мВ
Габаритные размеры (ШхВхГ): 500х160х390 мм
Масса: 16 кг
Электрическая схема усилителя “Юниор”
Описание:

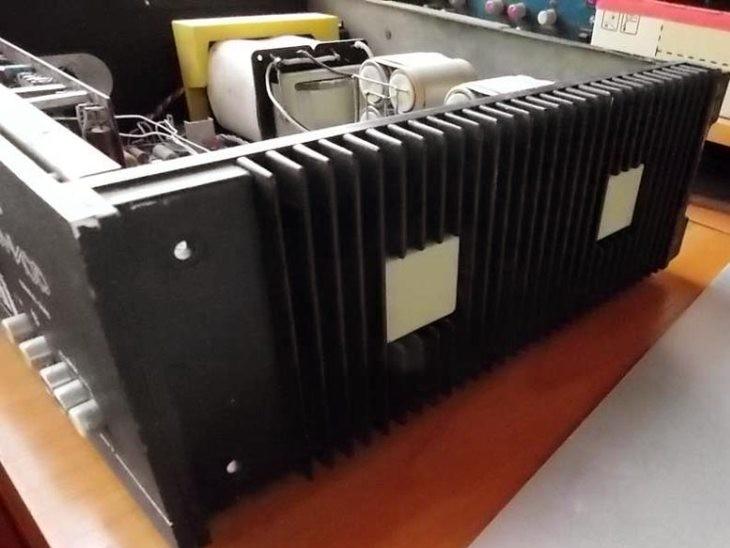

Усилитель «Юниор» от радиоконструктора «Старт». Боковыми панелями являются радиаторы парвого и левого каналов. Лицевая и задняя панель алюминиевые. Верхняя и нижние крышки металлические. Усилитель предназначен для эксплуатации с акустическими системами серии или другими, имеющими добротность звукоизлучающих головок не более 1. Усилитель может находится в горизонтальном и вертикальном положении (на задней панели по бокам имеются специальные ножки).
На лицевой панели усилителя имеются разделительные тонкомпенсированные регуляторы громкости, а также кнопка ступенчатого ослабления громкости. В усилителе применен пятиполосный регулятор тембра со средними частотами регулировки: 75 Гц, 250 Гц, 1000 Гц, 3500 Гц и 15000 Гц, находится на лицевой панели. Так же на лицевой панели есть кнопки переключатели входов, а сами входы находятся на задней панели. Стрелочные индикаторы расположены левее от регуляторов громкости. Для сравнения, в Прибой 50УМ-204С также используется качественная элементная база и надежная схемотехника.
На задней панели расположены выходы правого и левого каналов, сетевая розетка мощность до 150 Вт, гнездо для подключения магнитофона и входы. Усилитель отлично сочетается с различными источниками сигнала, подобно тому, как КРОК NV-CSA-500 интегрируется в современные домашние кинотеатры.
