Усилитель КРОК NV-CSA-500: обзор и технические характеристики

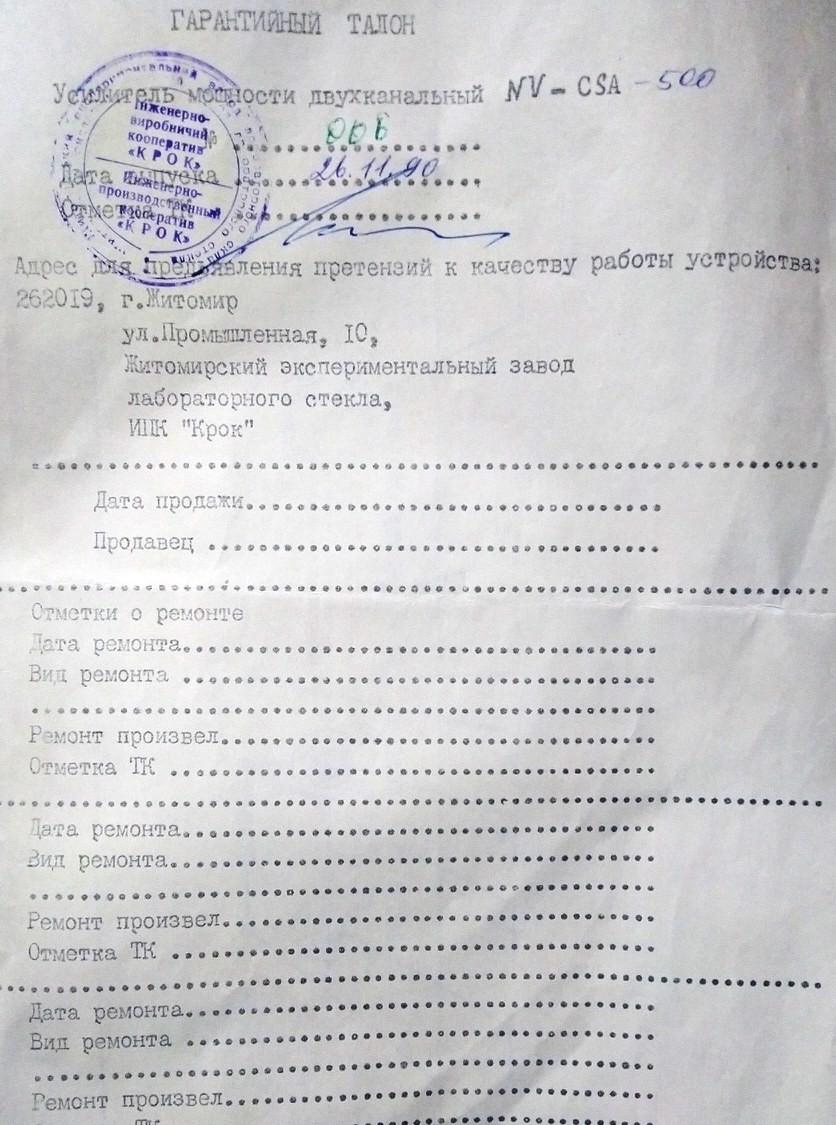

Изготовитель: Экспериментальный завод лабораторного стекла, инженерно-производственный кооператив “КРОК”, г. Житомир, Украина.

Усилитель мощности КРОК NV-CSA-500 — это надежное решение для профессиональных и любительских аудиосистем. Устройство обеспечивает высокое качество звучания благодаря современной элементной базе и продуманной схемотехнике. Если вы ищете альтернативные проекты для самостоятельной сборки, обратите внимание на усилитель «Юниор» от радиоконструктора «Старт», который также отличается простотой и доступностью компонентов.

Назначение: устройство предназначено для совместной работы с микшерным пультом или предварительным усилителем, обеспечивая чистое усиление сигнала без добавления собственных искажений.

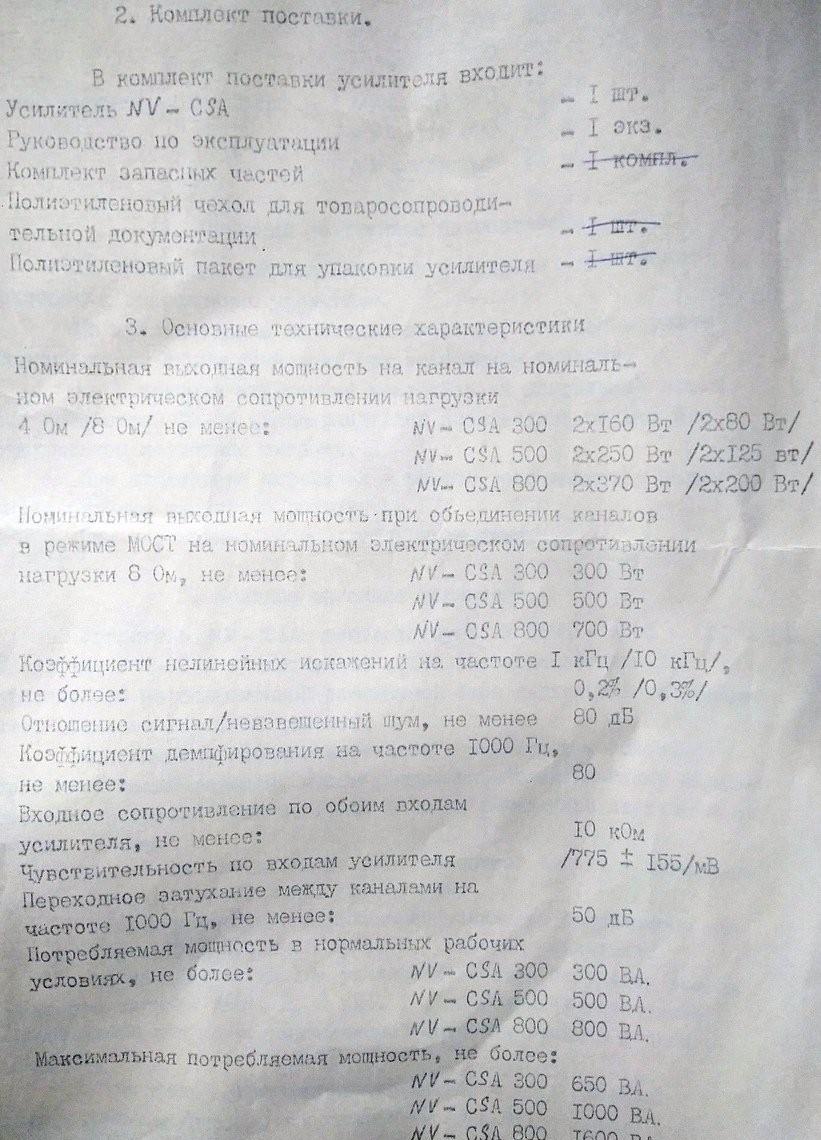

Технические характеристики

Усилитель демонстрирует высокие показатели мощности и качества сигнала:

Номинальная выходная мощность на канал: 250 Вт/4 Ом (125 Вт/8 Ом)
Номинальная выходная мощность в режиме МОСТ: 500 Вт/8 Ом

Коэффициент нелинейных искажений (КНИ) на частоте:
- 1 кГц: 0,2%
- 10 кГц: 0,3%

Отношение сигнал/взвешенный шум: 80 дБ

Коэффициент демпфирования на частоте 1 кГц: 80

Входное сопротивление: 10 кОм
Чувствительность по входам: 775 мВ (±155 мВ)

Переходное затухание между каналами на частоте 1 кГц: 50 дБ

Потребляемая мощность в нормальных условиях: 500 Вт

Максимальная потребляемая мощность: 1000 Вт
Внешние размеры (ВхШхГ): 482х180х470 мм

Вес: 16 кг

Описание конструкции и режимов работы

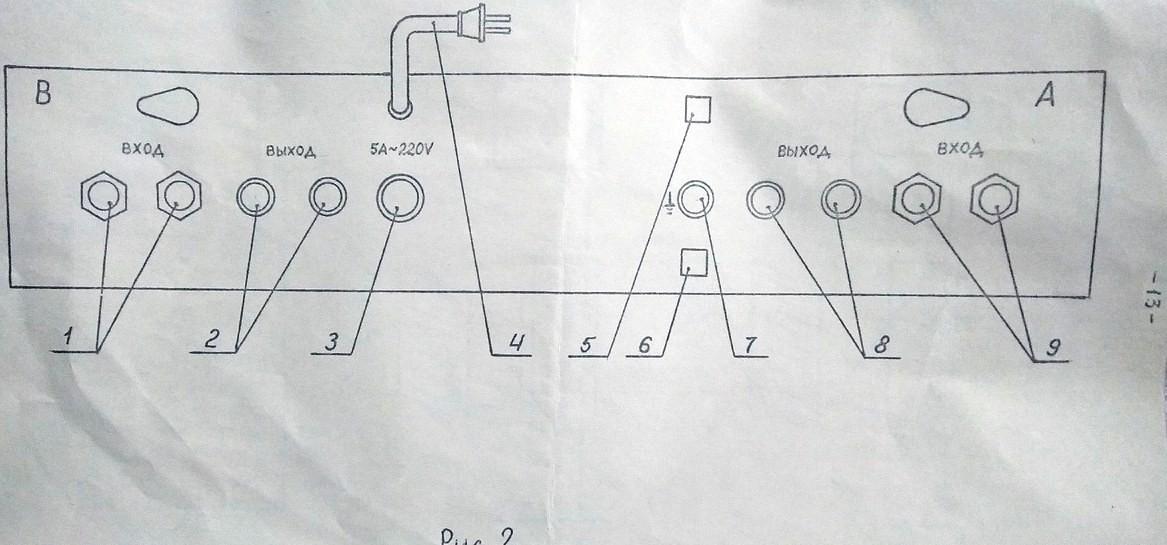

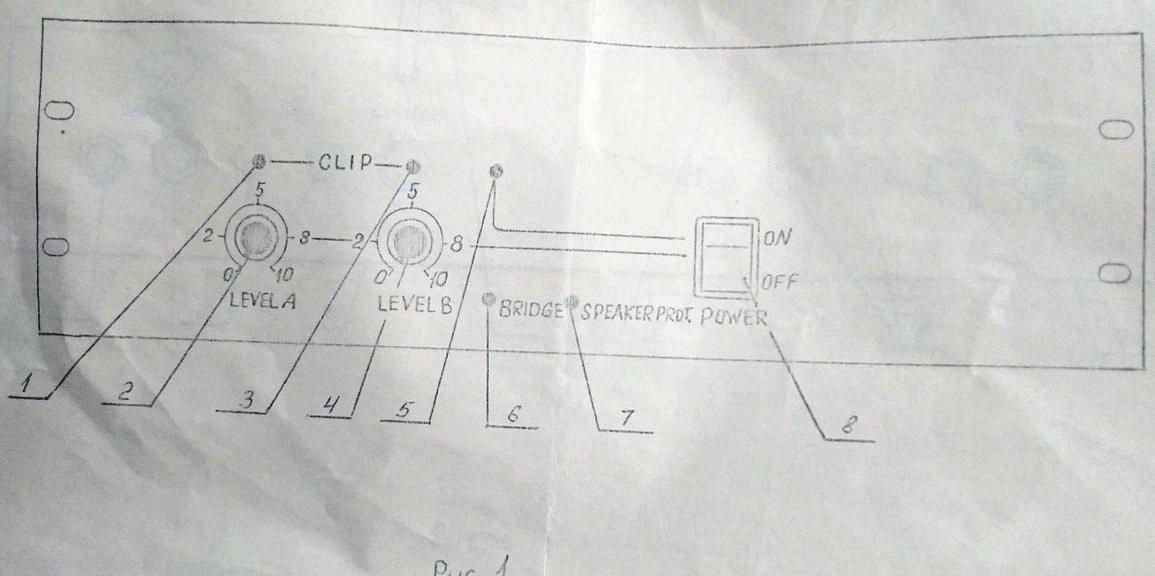

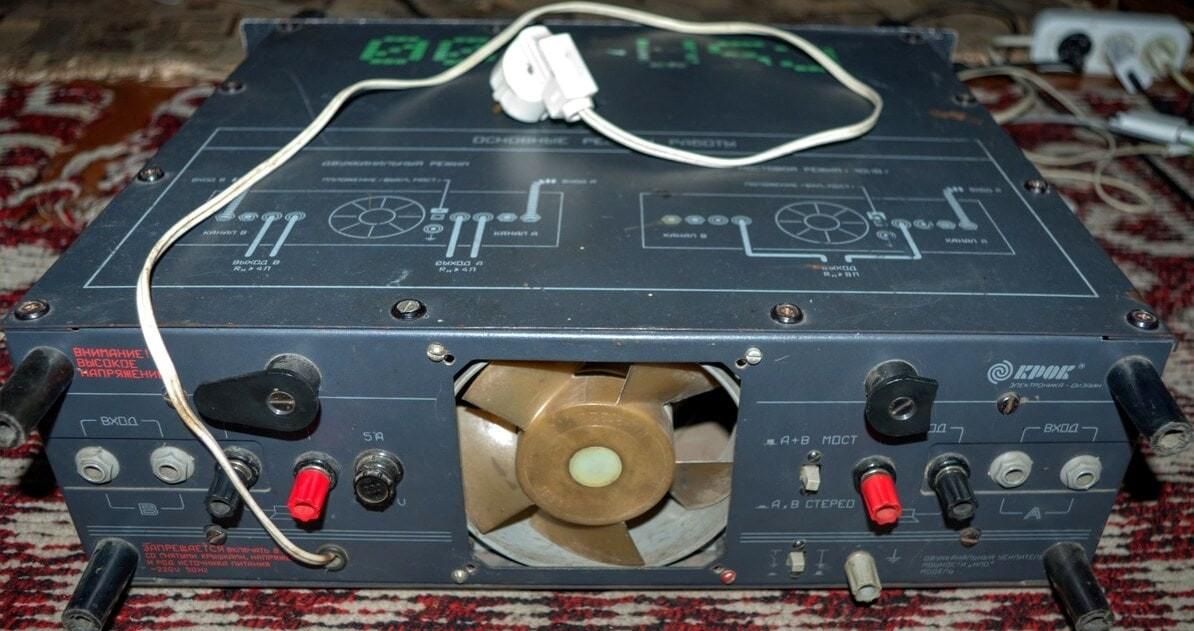

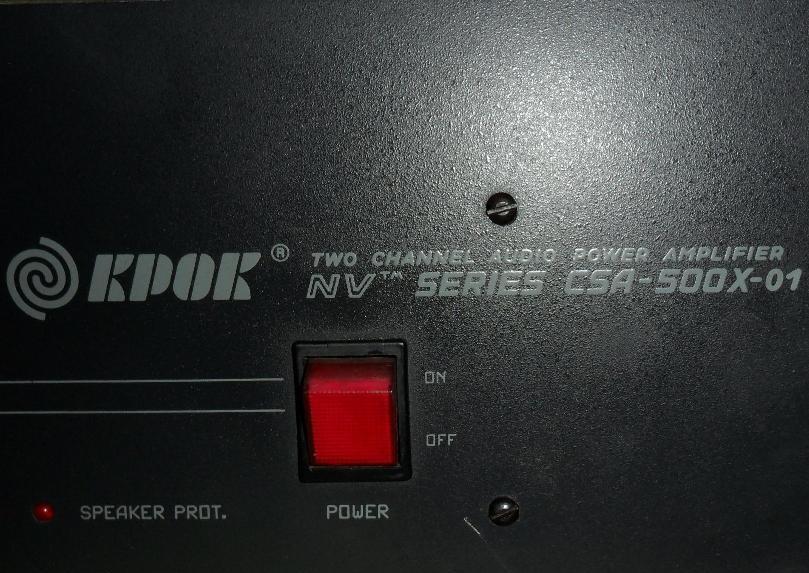

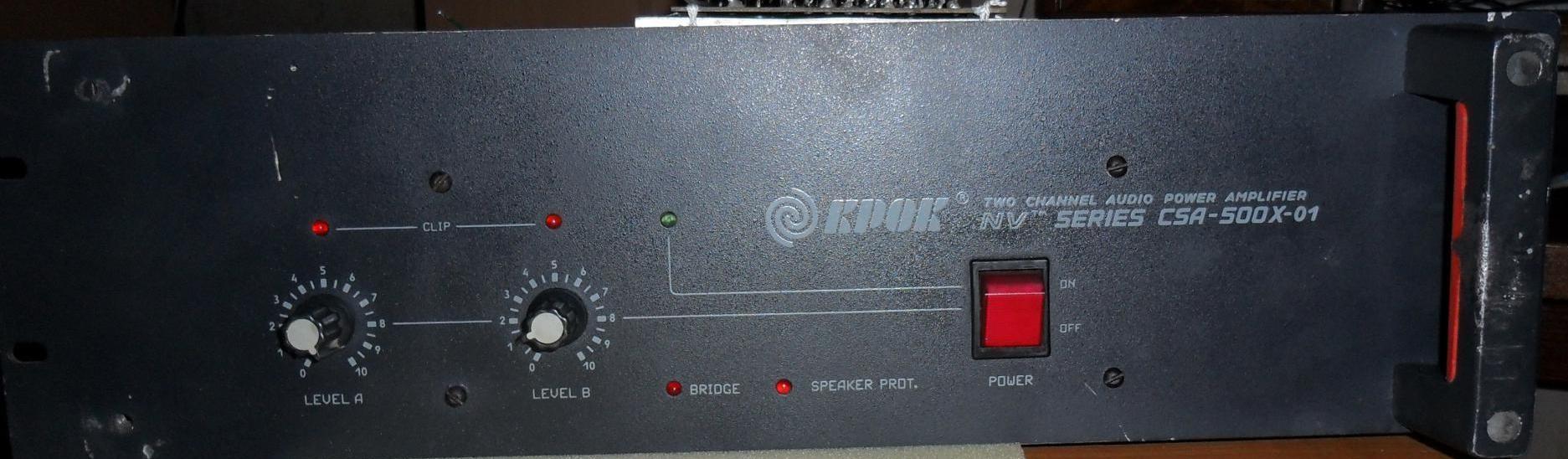

Усилитель представляет собой высококачественный, выполненный на современной элементной базе двухканальный усилитель мощности звуковых частот с активным охлаждением. Органы управления и индикации усилителя расположены на лицевой и задней панелях. По каждому из входов усилителя имеется регулятор уровня входного сигнала, позволяющий установить необходимый для получения заданной мощности уровень входного сигнала.

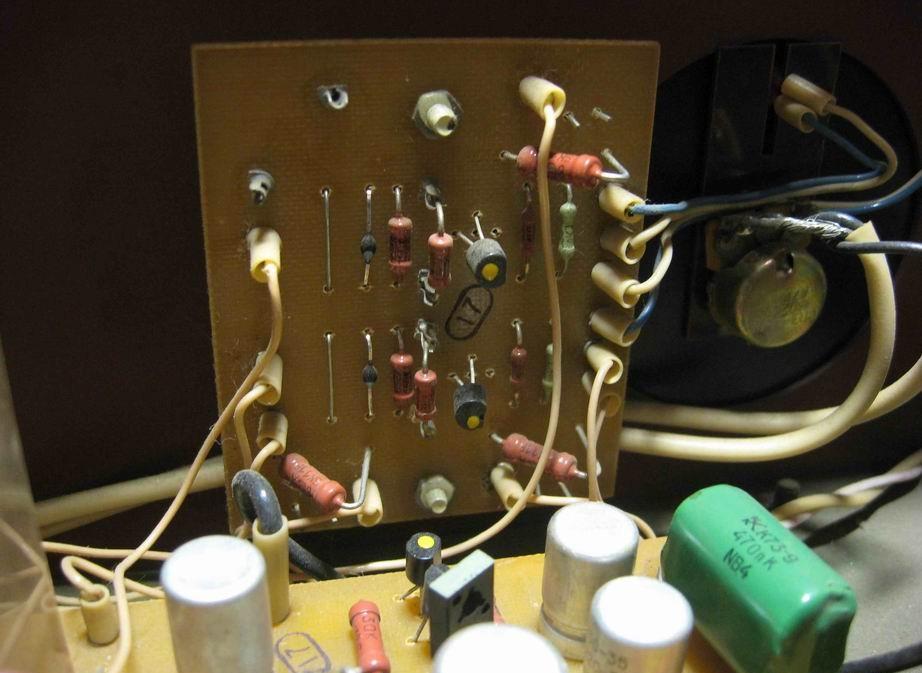

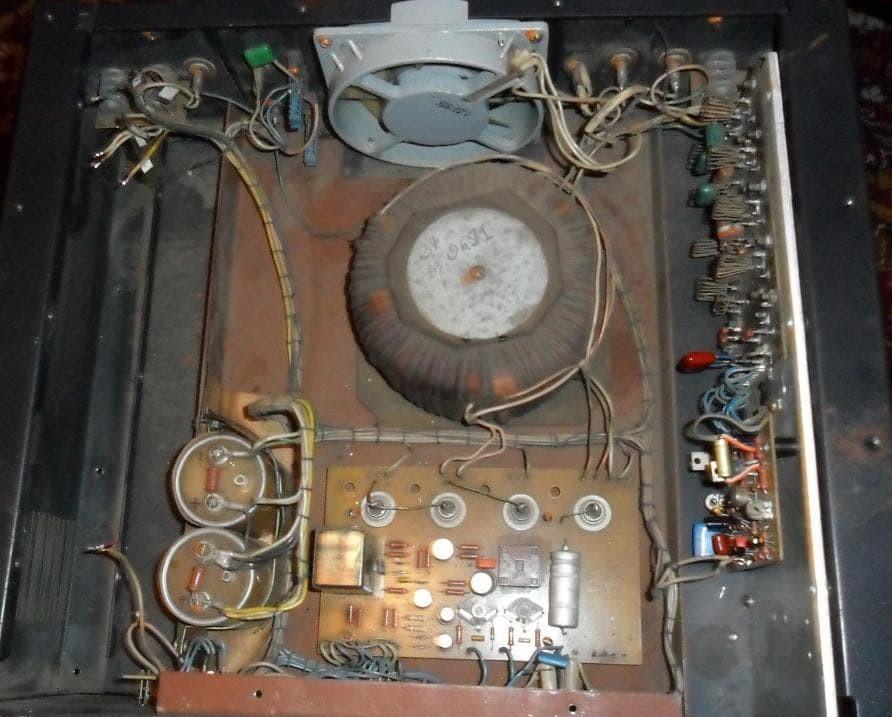

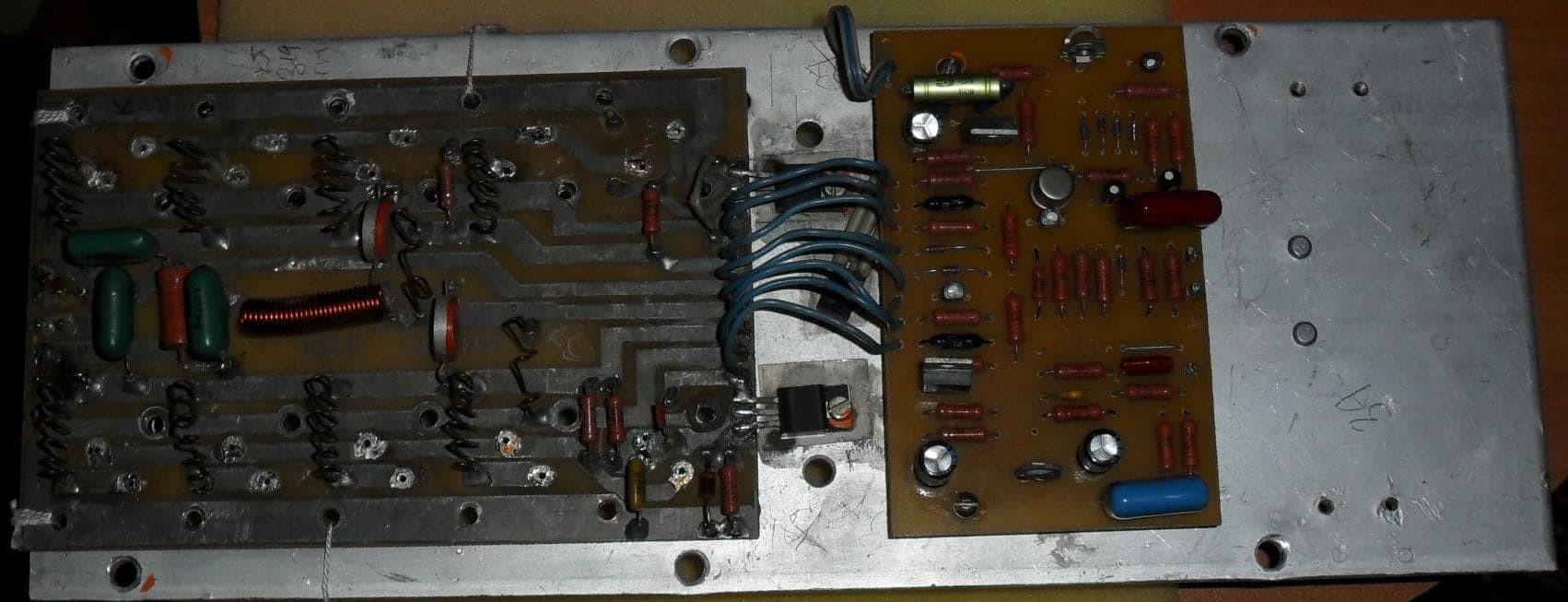

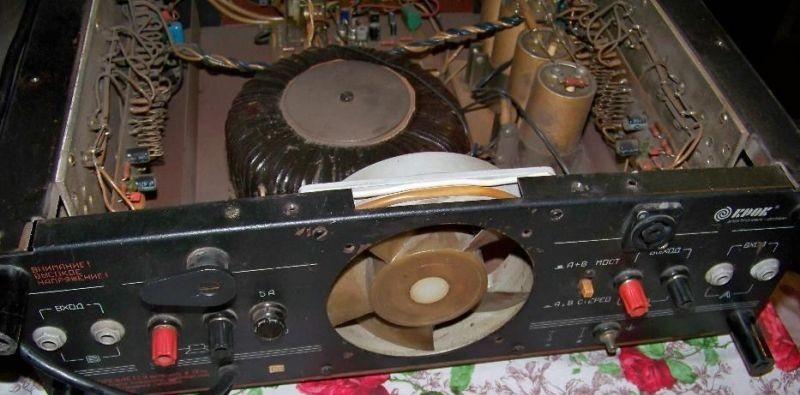

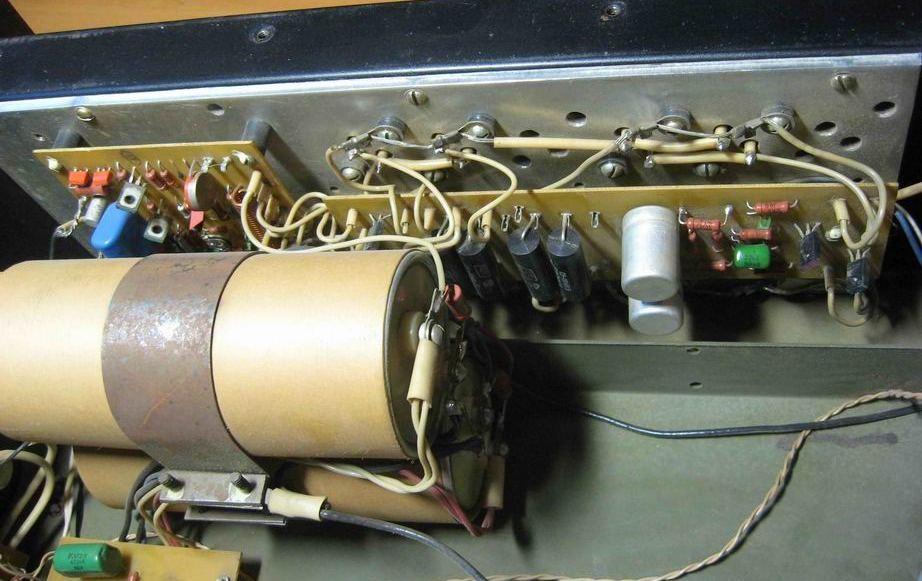

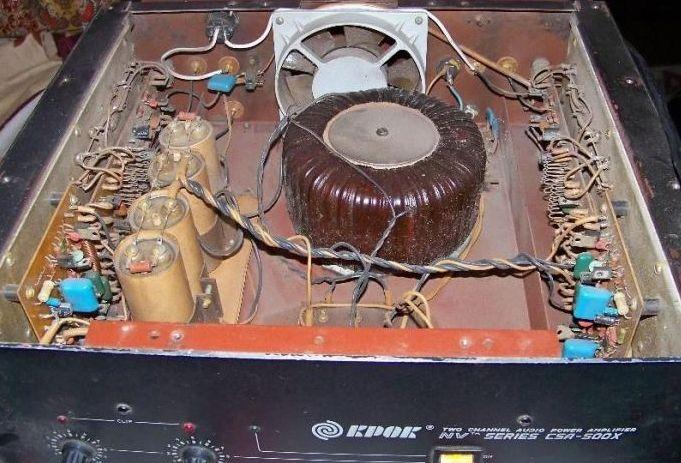

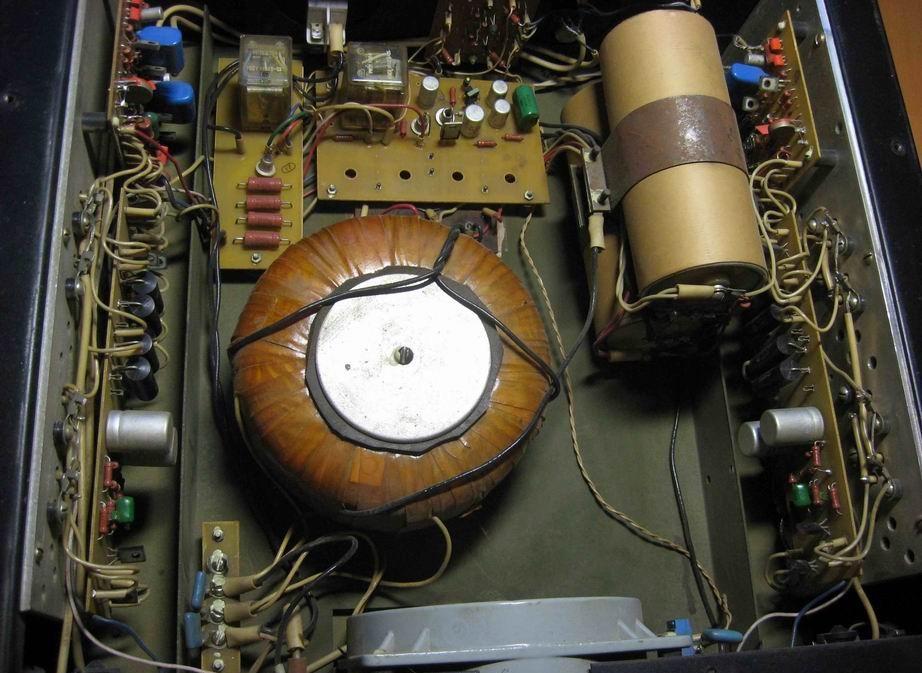

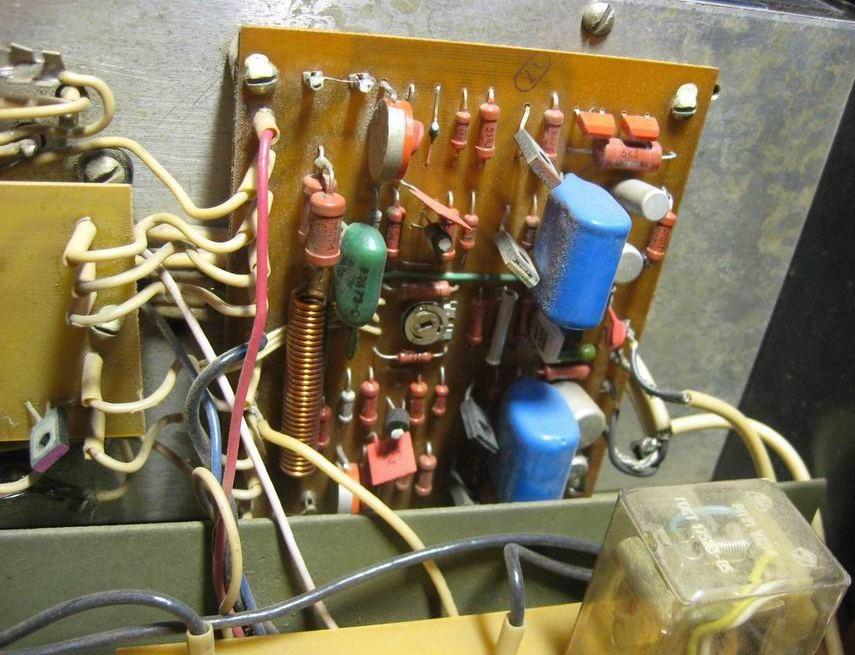

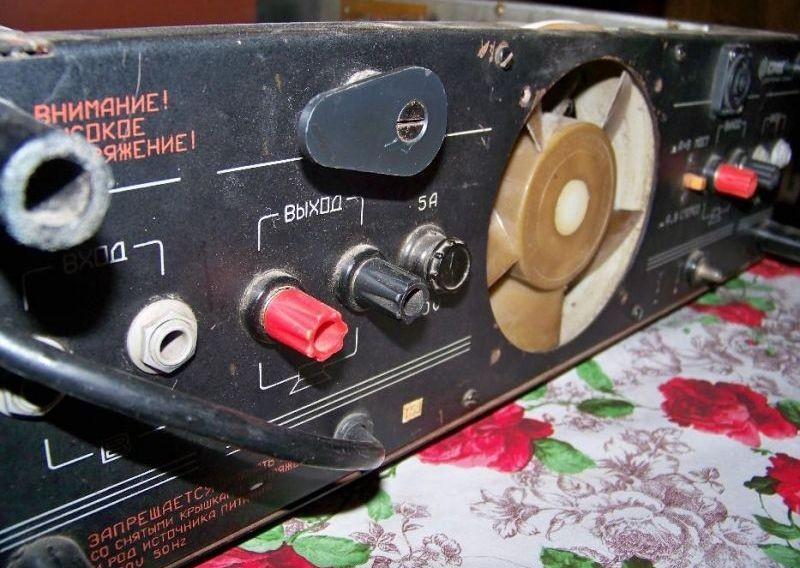

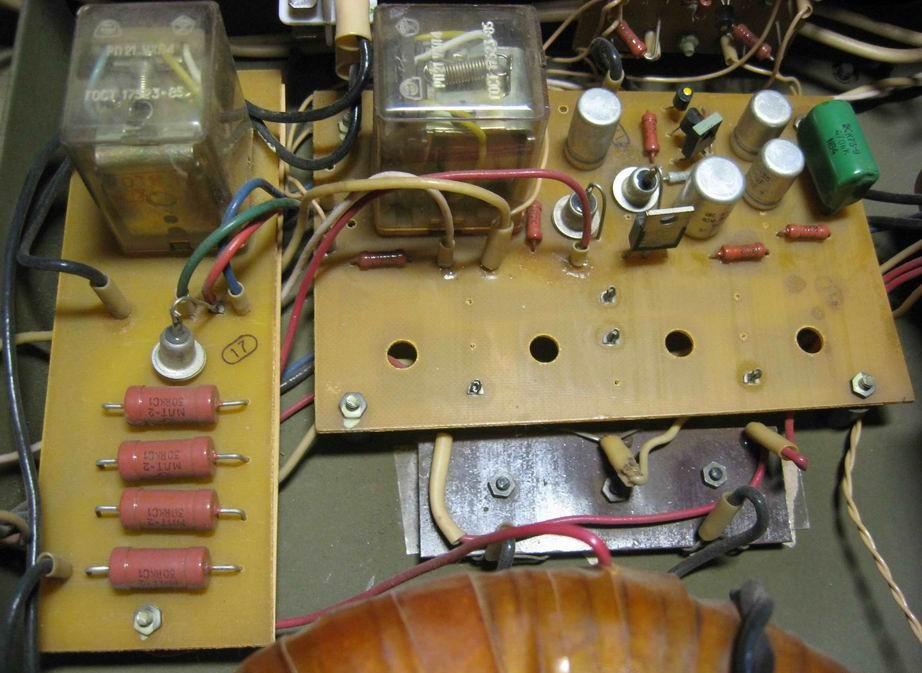

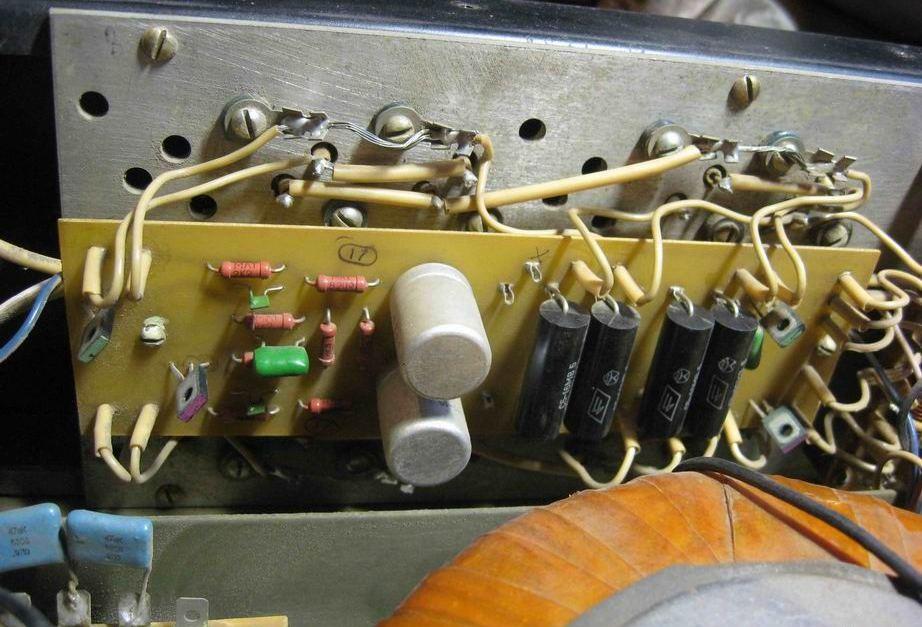

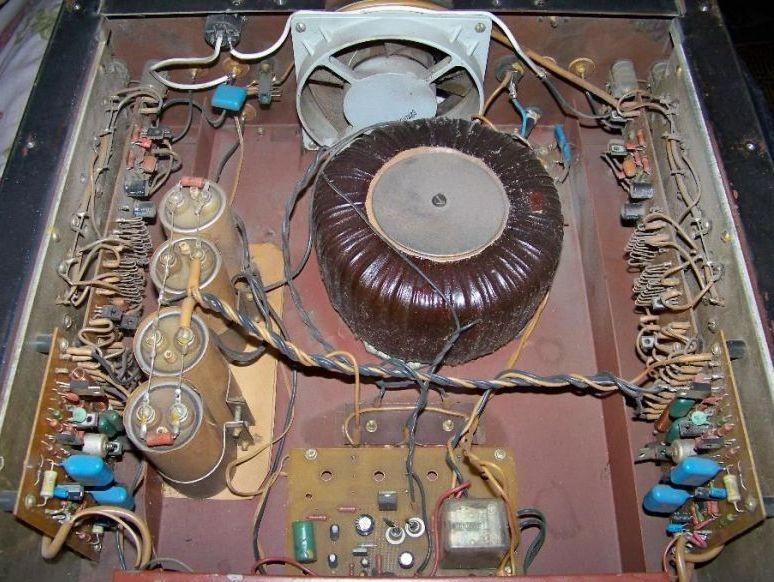

Корпус изготовлен из металлических панелей. Внутри, по центру находится сетевой трансформатор, слева – конденсаторы блока питания. По бокам закреплены платы усилителей. Возле передней панели установлена плата защиты. На задней стенке, за трансформатором находится вентилятор для охлаждения, по бокам – клеммы входа и выхода.

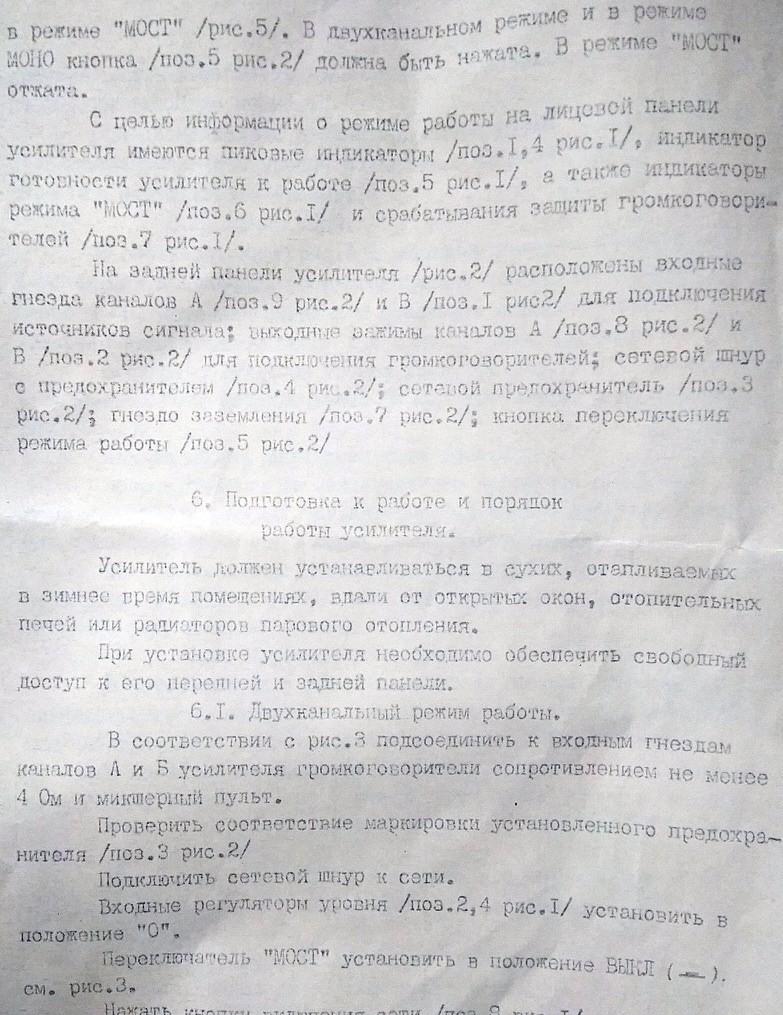

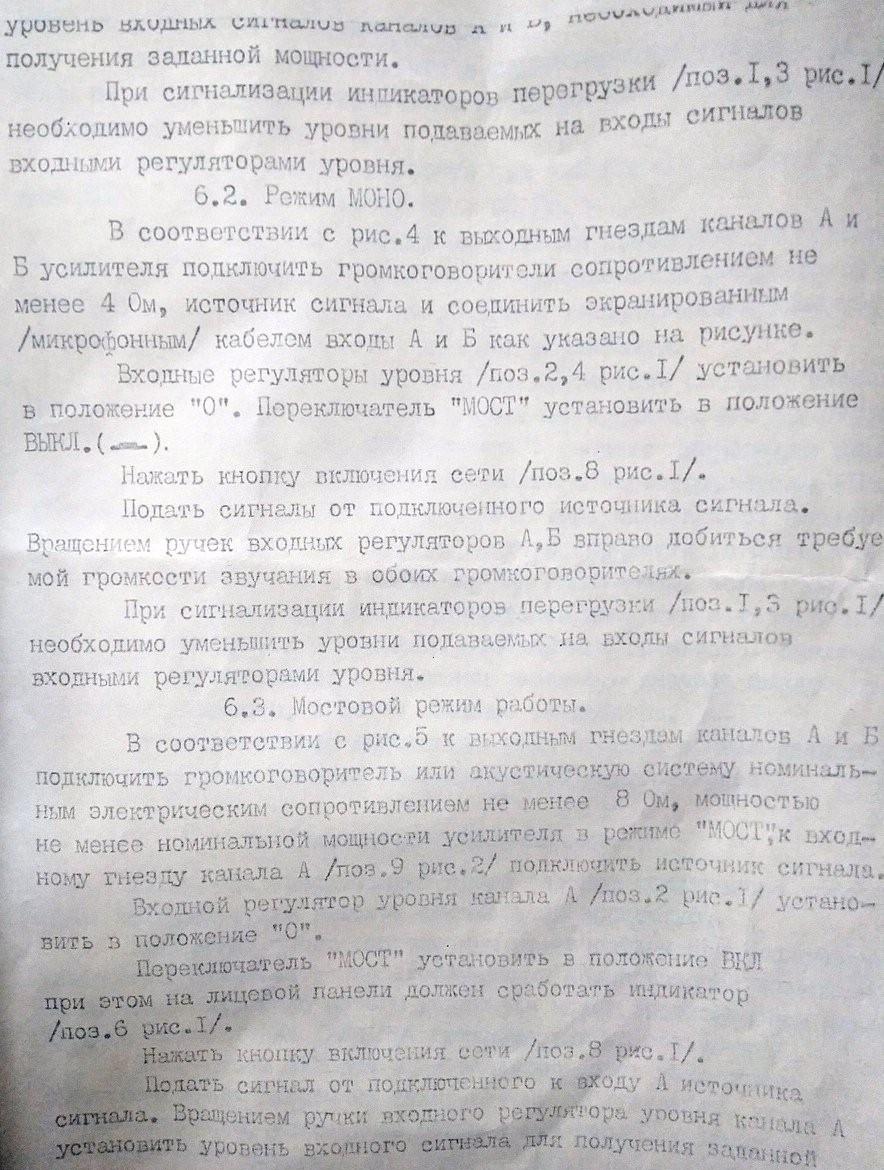

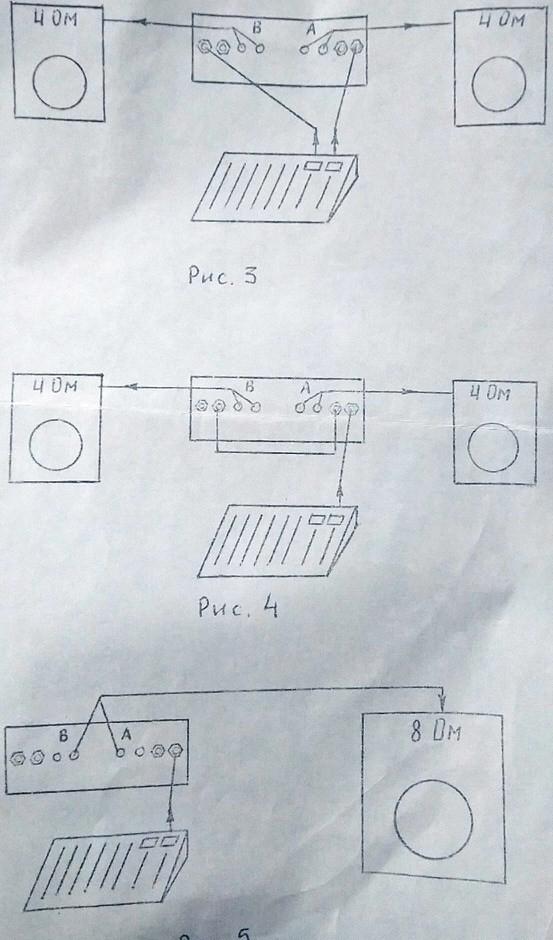

Усилитель может использоваться в трех режимах, что делает его универсальным для различных задач, аналогично YES-3.2 – усилителю мощности Брагина:

в двухканальном, с нагрузкой не менее 4 Ом;

в режиме МОНО, с нагрузкой не менее 4 Ом;
в мостовом, с нагрузкой не менее 8 Ом.
