Усилитель Трембита-002: характеристики, схема и применение

Изготовитель: Львовское ПО имени Ленина, выпуск с 1975 года. Это легендарный советский аппарат высшего класса, который стал настоящим прорывом в производстве звуковой техники. Если вы ищете аналоги советских усилителей, то Трембита-002 заслуживает особого внимания как устройство, объединившее в себе функции микшера и усилителя мощности.

Назначение: стереофонический усилитель высшего класса, предназначенный для усиления сигналов от микрофонов, звукоснимателей, радиоприемников, магнитофонов, электромузыкальных инструментов и других одноканальных и двухканальных датчиков сигнала. В комплект к усилителю традиционно прилагаются две акустические системы типа – и кейс для транспортировки.

Основные технические характеристики

Для удобства восприятия основные параметры устройства сведены в таблицу:

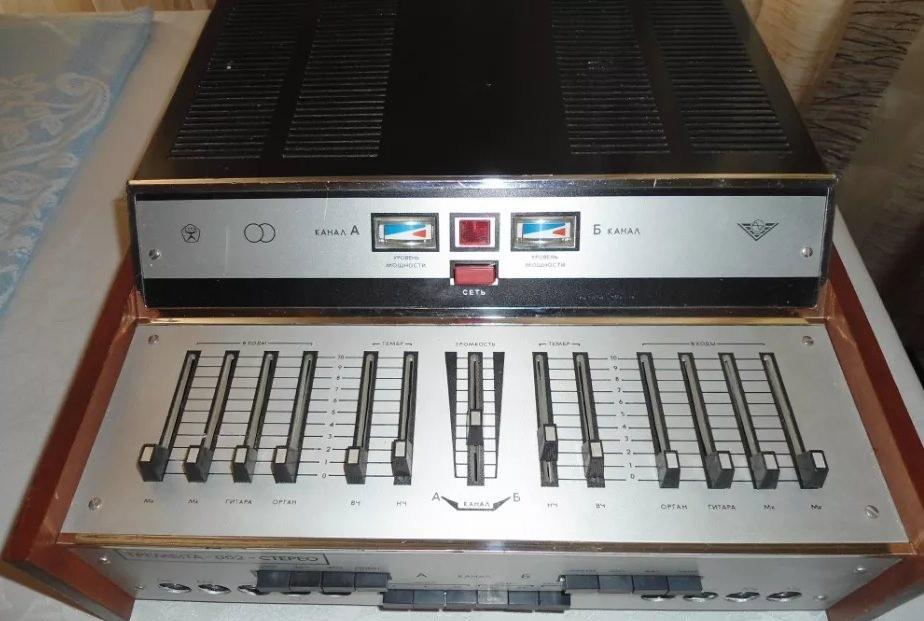

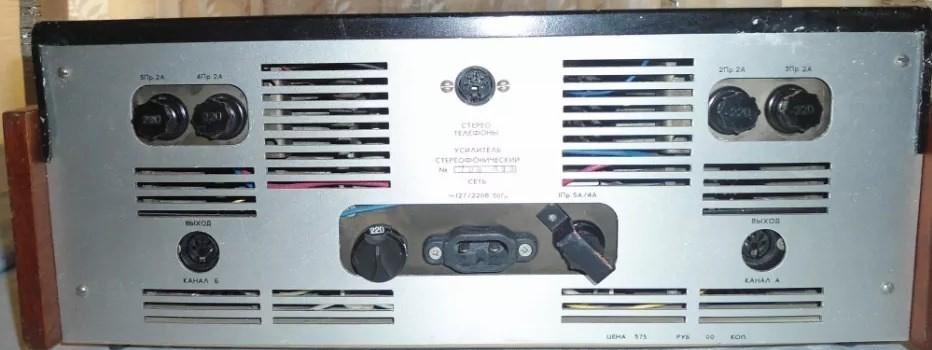

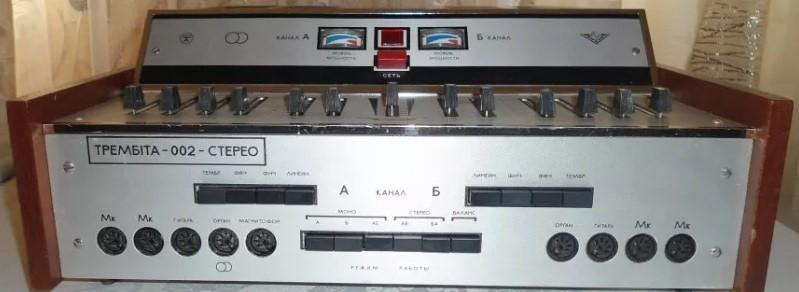

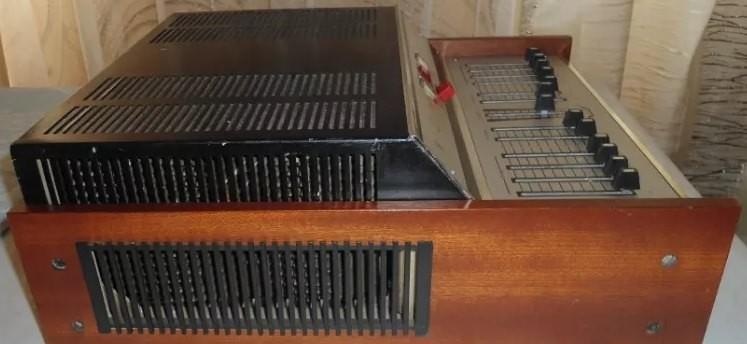

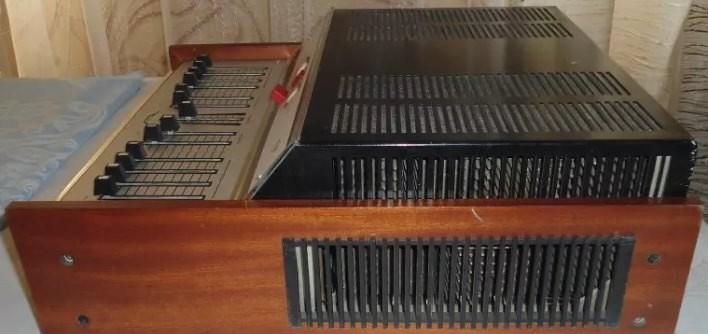

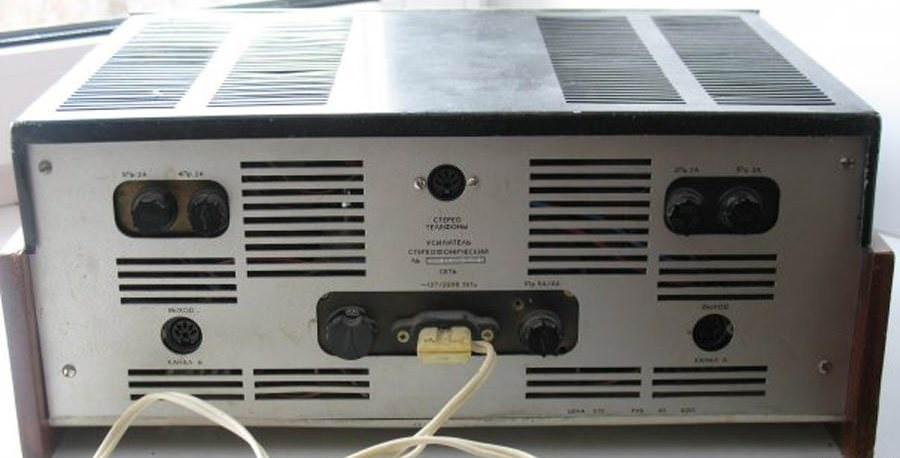

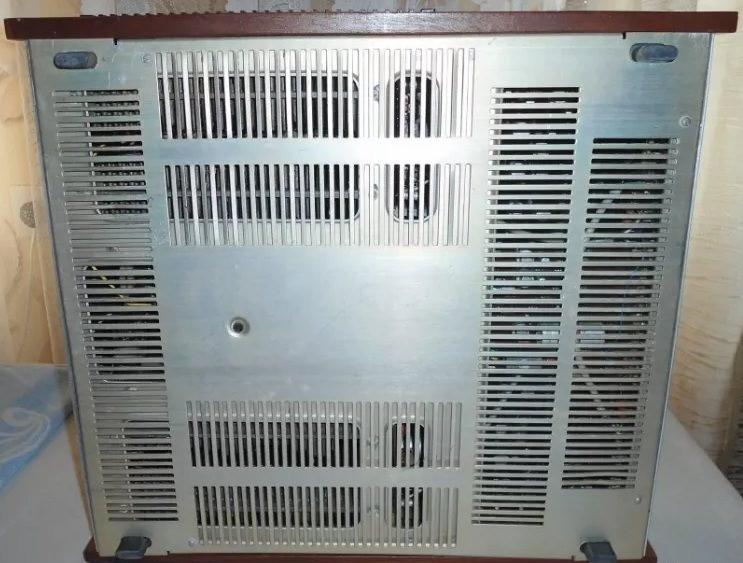

Визуальные характеристики:

Назначение и особенности конструкции

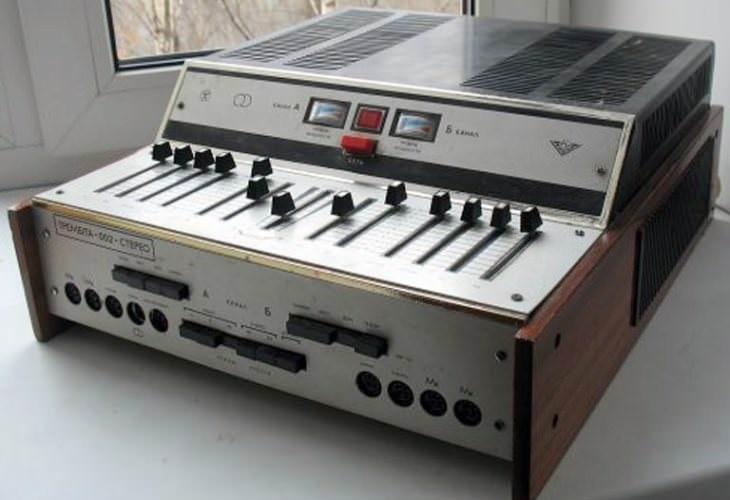

Трембита-002 — первое советское массовое серийное устройство, объединившее в одном компактном корпусе микшерный пульт и стерео-усилитель. Аналоги в СССР отсутствовали до середины 80-х годов. Усилитель был востребован многими ВИА, а также для проведения и озвучивания массовых мероприятий, дискотек. По своим характеристикам он сопоставим с более поздними моделями, такими как Трембита-101.

Основными недостатками Трембита-002 является недостаточная по эстрадным меркам мощность, из-за чего для обеспечения необходимого уровня громкости использовалась в предельных режимах “всё регуляторы до упора”, что при долговременном использовании приводило к сгоранию динамических головок в акустических системах, а за ними и выходных транзисторов в усилителе.

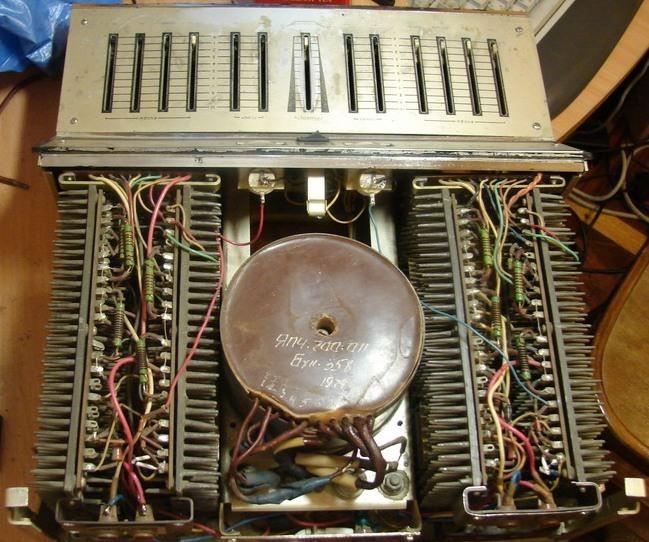

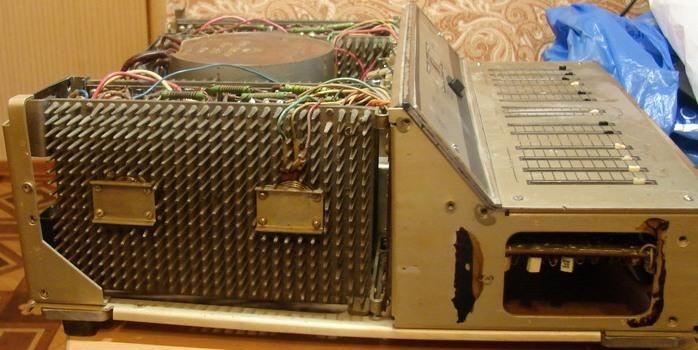

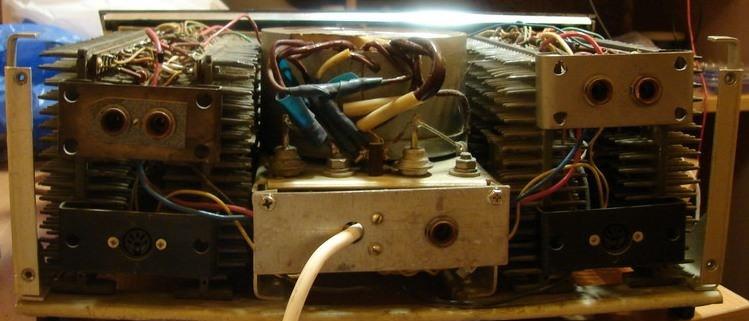

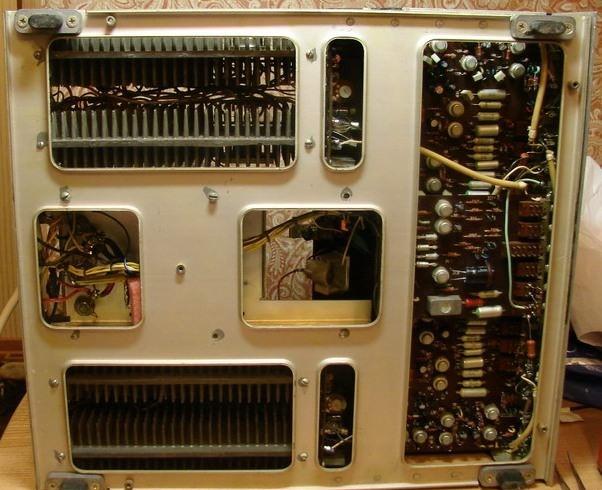

Электрическая схема и конструкция усилителя выполнены по блочному принципу и состоят из следующих блоков:

1. двух предварительных усилителей с регулировкой тембров — У1, У2;

2. стабилизатора напряжения с клавиатурой режима работы — У3;
3. двух усилителей мощности — У4, У5.

Схема и принцип работы

Сигнал с входов «Микрофон 1», Микрофон 2, «Гитара» и «Орган» поступает на предварительные усилители. Микрофонные усилители выполнены по одинаковой схеме на двух транзисторах (V1, V3 и V2, V4) с непосредственной связью между собой. Стабилизация рабочей точки каскада (V1, V3) осуществляется передачей напряжения с резистора R19 на базу первого транзистора V1 в зависимости от тока проходящего через резистор R17. С изменением температуры токи транзисторов остаются практически неизмененными и рабочая точка выходного транзистора (V3) не сдвигается. Благодаря тому, что резистор R8 не зашунтирован конденсатором, в усилителе возникает обратная связь по переменному току, резко уменьшающая искажения. Второй микрофонный каскад (V2, V4) выполнен аналогично первому. Регулировка усиления каскадов осуществляется резисторами R3 и R4.

Входной усилитель «Гитары» и «Органа» выполнен на одном транзисторе (V5, V6). Усилитель для «Гитары» выполнен по схеме с общим эмиттером, а усилитель «Органа» — эмиттерный повторитель. Регулировка усиления каскадов осуществляется резисторами R5 и R6.

С входных микрофонных усилителей сигнал подается на предварительный усилитель, выполненный на транзисторах V7 и V8. Предварительный усилитель «Гитары» и «Органа» построен на транзисторах V9 и V10. Схема предварительных усилителей выполнена аналогично схеме микрофонных усилителей.

С предварительного усилителя сигнал подается на кнопочный переключатель (S1-S4), который обеспечивает плавную регулировку тембров по низким (R12, R14) и высоким (R11, R13) частотам, подключение фильтров низких (S3) и высоких (S2) частот, включение линейной частотной характеристики. С кнопочных переключателей сигнал поступает на регулятор громкости каждого канала (R15, R16). С регуляторов громкости сигнал подается на промежуточные усилители, выполненные на транзисторах V1 и V2 (V3). Промежуточный усилитель собран по схеме эмиттерного повторителя.

Для более глубокого изучения устройства рекомендуется ознакомиться с подробным описанием и схемами на диске: Описание и схемы.
