Усилитель Одиссей-002-стерео: характеристики и схема
Изготовитель: Киевский завод «Радиоприбор» (1980 г.). Стереосистема Одиссей-002-стерео предназначена для усиления музыкальных и речевых программ от микрофонов, радиоприемников, электропроигрывателей (например, Корвет) или магнитофонов. Устройство предназначено для озвучивания эстрадных, клубных и бытовых помещений. Для сравнения с предшественником изучите Одиссей-001-стерео.
Схема усилителя Одиссей-002-стерео
Схема в большом разрешении доступна для скачивания на нашем диске. Для радиолюбителей также полезны схемы для аудио и радиолюбителей.
Технические характеристики ОДИССЕЙ-002-стерео
- Диапазон воспроизводимых частот: 20 – 20000 Гц
- Номинальная выходная мощность: 2х25 Вт
- Коэффициент нелинейных искажений (КНИ): 0,3 %
- Уровень фона: -70 дБ
- Стереоразделение (на 1000 Гц): 40 дБ
- Сопротивление подключаемых АС: 4 Ом
- Отношение сигнал/шум: 66 дБ
- Потребляемая мощность от сети: 135 Вт
- Размеры (ШхВхГ): 448х128х300 мм
- Вес: 8,5 кг
Описание и особенности конструкции

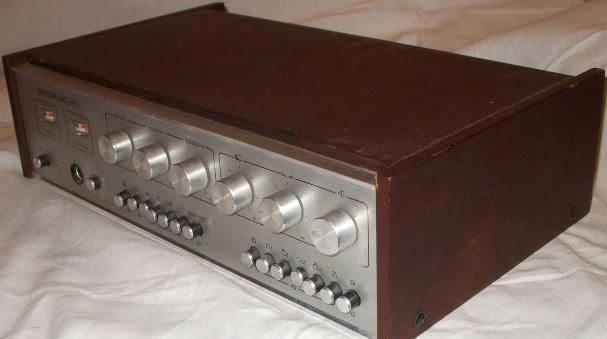

«Одиссей-002-стерео» – стереофонический усилитель звуковой частоты (УЗЧ) высшего класса. Это усилительно-коммутационное устройство, позволяющее подключать магнитофон для записи сигнала от любого из подключенных источников (радиоприемник, проигрыватель, микрофон).

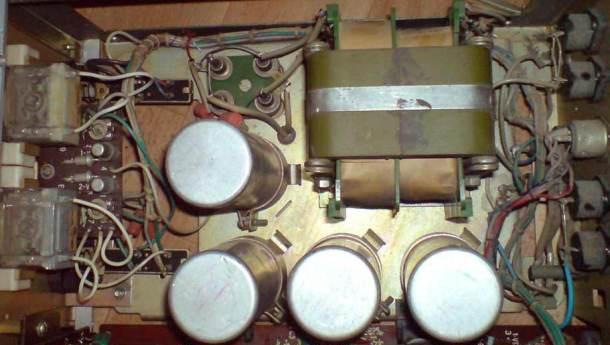

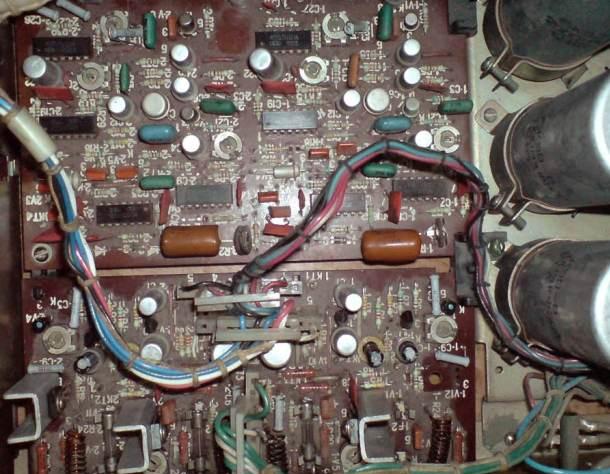

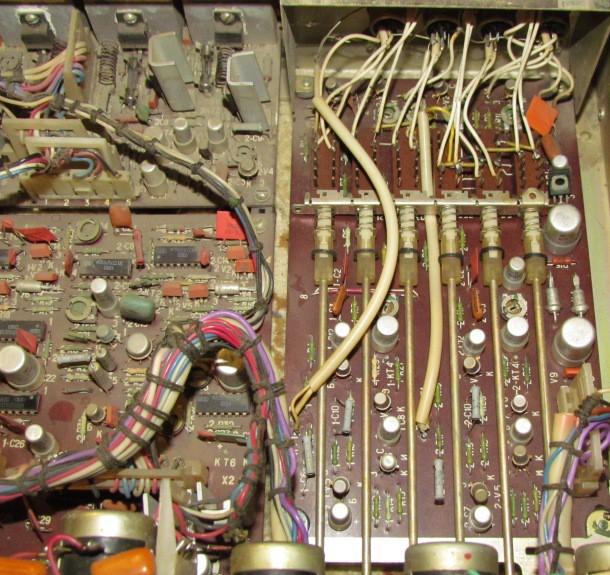

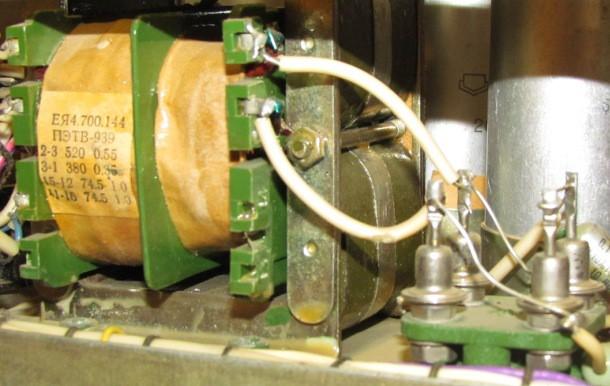

Усилитель собран на металлическом каркасе, что обеспечивает надежный экранирование. Передняя панель выполнена из алюминия, верхняя крышка — из шпонированной фанеры, задняя стенка закрыта пластмассовой накладкой. Конструкция отличается высокой надежностью и долговечностью, что характерно для советской аудиотехники. Для самостоятельной сборки или ремонта可以参考 схемы для аудио и радиолюбителей.

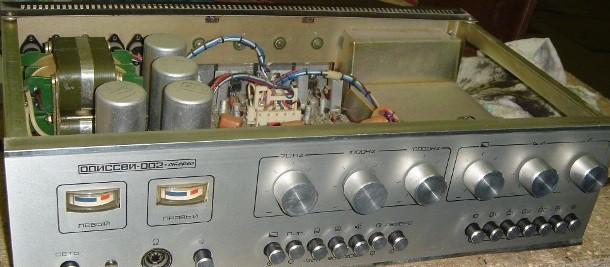

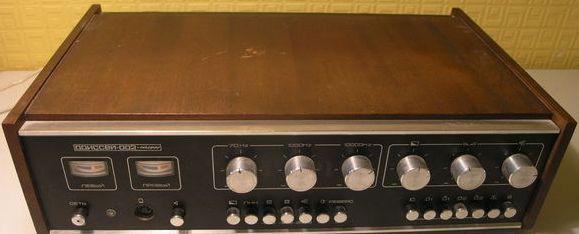

Одиссей-002 со стрелочными индикаторами уровня:
Аудиофильские возможности устройства раскрываются благодаря системе шумоподавления и многоуровневой регулировке тембра. Предусмотрена плавная регулировка высоких, средних и низких частот, а также ступенчатая регулировка ВЧ и НЧ. Система шумопонижения позволяет добиться отличного звучания любой музыкальной программы. Усилитель поддерживает работу в режимах «моно», «стерео» и «реверс». При подключении внешних источников, таких как электропроигрыватель Корвет, устройство демонстрирует стабильную фазировку и минимальные искажения на низких частотах.
