Низкочастотный динамик SB Acoustics Satori MW19P-8: характеристики и применение

Низкочастотный динамик SB Acoustics Satori MW19P-8 — это профессиональное решение для создания акустических систем высокого класса. Устройство обеспечивает высокую точность воспроизведения и минимальные искажения, что делает его отличным выбором как для домашних Hi-Fi систем, так и для студийного оборудования. В качестве альтернативы можно рассмотреть динамик SB Acoustics SB15NRXC30, однако MW19P-8 выделяется оптимальным соотношением размера и мощности.

Технические параметры динамика включают номинальное сопротивление 8 Ом и максимальную мощность 100 Вт. Конструкция с полипропиленовым диффузором и углепластиковым покрытием гарантирует высокую жесткость при малом весе, что критично для быстрого отклика. Наличие централизованной алюминиевой фазовой вставки (Phase Plug) снижает нелинейные искажения и улучшает диаграмму направленности. Магнитная система на базе феррита обеспечивает стабильность работы, а литая алюминиевая корзина повышает механическую надежность.

Технические параметры Тиля-Смолла

Для правильного расчета акустического оформления (фазоинвертор или закрытый ящик) необходимо опираться на полные параметры Тиля-Смолла. В таблице ниже приведены основные характеристики динамика SB Acoustics Satori MW19P-8:

Особенности конструкции и материалы

Диффузор динамика изготовлен из композитного материала на основе волокон папируса с полипропиленовым покрытием. Это сочетание обеспечивает необходимую демпфирование и жесткость, предотвращая развал диффузора на высоких уровнях громкости. Подвес выполнен из долговечной резины, устойчивой к деградации от времени и температуры.

Магнитная система использует мощный неодимовый магнит, что позволяет снизить общий вес головки при сохранении высокой магнитной проницаемости. Звуковая катушка намотана стекловолокном и имеет диаметр 39 мм, что обеспечивает надежный отвод тепла. Использование серебряных проводов от клемм до катушки минимизирует потери сигнала.

Рекомендации по установке и применению

Благодаря низким значениям Qts (0,33) и Fs (32,5 Гц), динамик идеально подходит для использования в фазоинверторных колонках. Рекомендуемый объем корпуса с фазоинвертором составляет около 24 литров с настройкой трубы на частоту 37 Гц. Для закрытых ящиков (AC) оптимальный объем варьируется в диапазоне 14–25 литров. В таких конфигурациях динамик способен выдавать глубокий и контролируемый бас, сравнимый с характеристиками более крупных моделей, таких как динамик 2А-8 «Кинап», но в более компактном форм-факторе.

Динамик также эффективен в качестве сабвуфера в системах 2.1 или как низкочастотный элемент в трехполосных акустических системах. Его звучание отличается натуральностью и высокой детализацией средних частот, что позволяет использовать его даже в качестве мидбаса.

Сравнение с аналогами

На рынке аудиодинамиков существуют модели со схожими характеристиками. Основными конкурентами SB Acoustics Satori MW19P-8 являются:

• Seas Excel W18E001: премиальный аналог с алюминиевым диффузором, часто превосходит по динамике, но имеет более высокую стоимость.

• Scan-Speak 18W/8531G00: классический выбор с бумажным диффузором, известный теплым звучанием, но уступает MW19P-8 в скорости отклика.
• Morel SCW 636: израильская разработка с медной катушкой, предлагающая схожую чувствительность и диапазон.

Выбор между этими моделями зависит от предпочтений в звучании и бюджета проекта. Для тех, кто ищет более бюджетные варианты советского производства, стоит обратить внимание на 1А-28 «Ломо», хотя их характеристики и качество сборки существенно уступают современным решениям SB Acoustics.

Характер звучания

SB Acoustics Satori MW19P-8 демонстрирует линейную АЧХ в рабочем диапазоне. Низкие частоты воспроизводятся плотно и упруго, без «бубнения». Благодаря фазовой вставке, переходная характеристика остается чистой, что позволяет детально слышать инструменты в миксе. Динамик не требует длительного прогрева и готов к работе сразу после установки.

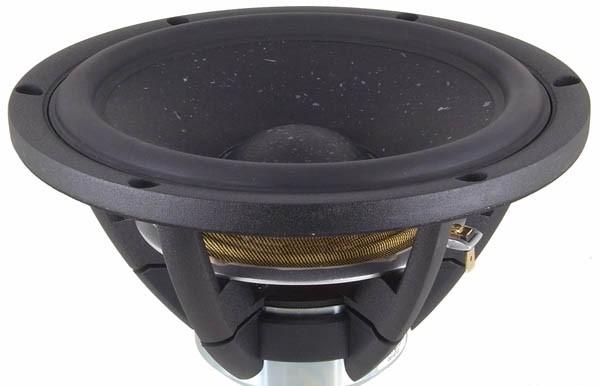

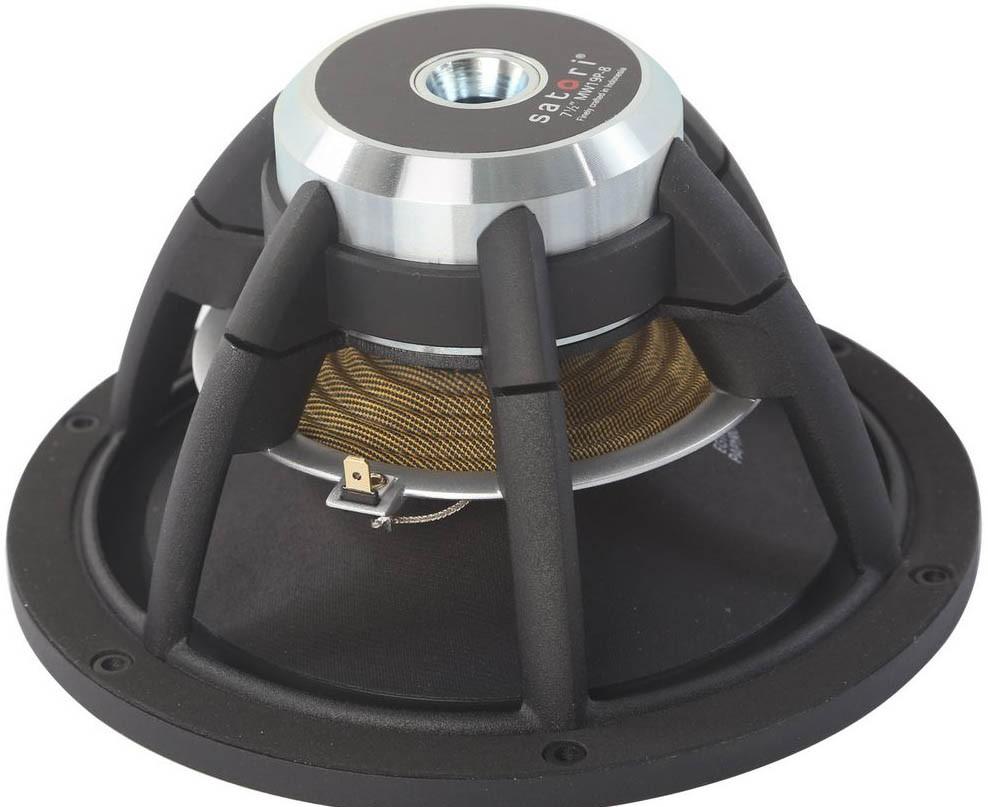

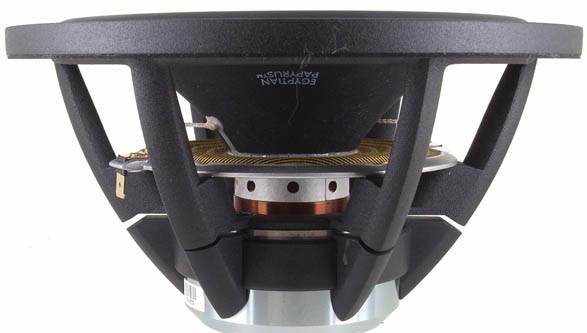

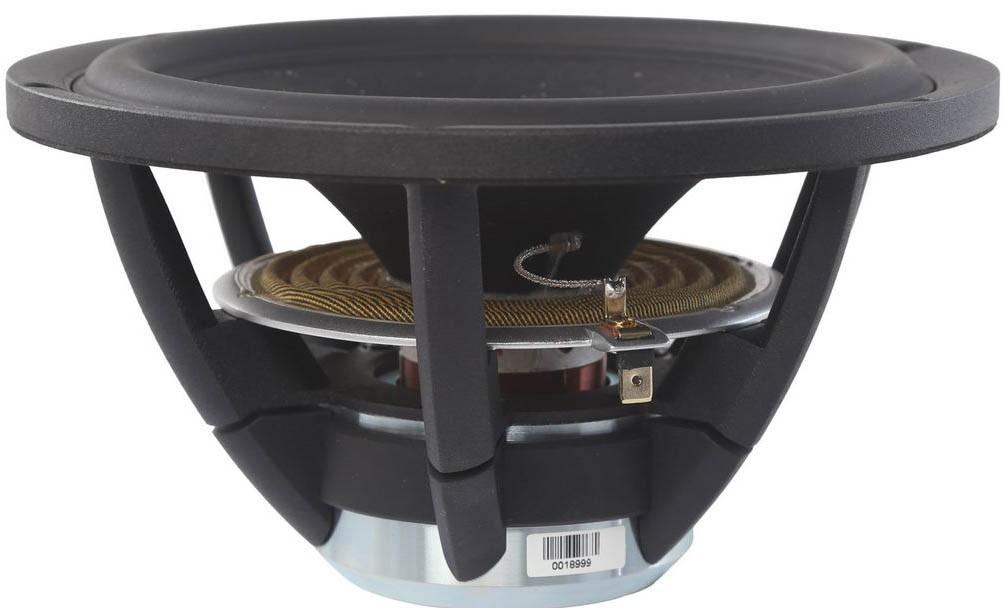

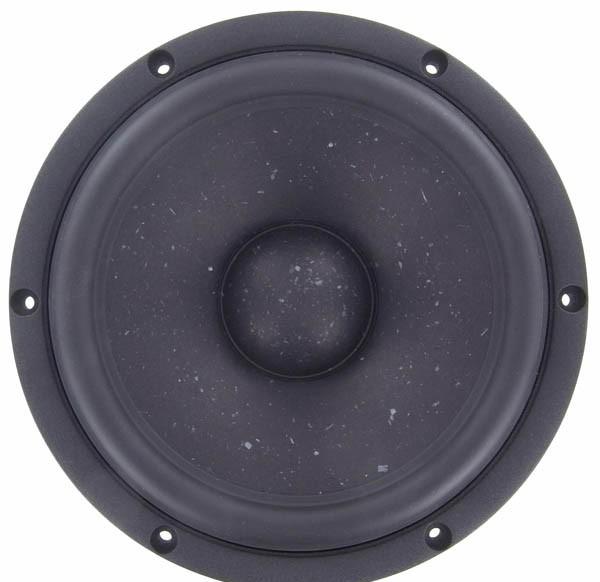

Для визуальной оценки конструкции и габаритов рекомендуется изучить представленные ниже фотографии и чертежи динамика.

Официальный сайт производителя SB Acoustics

Основные технические характеристики:

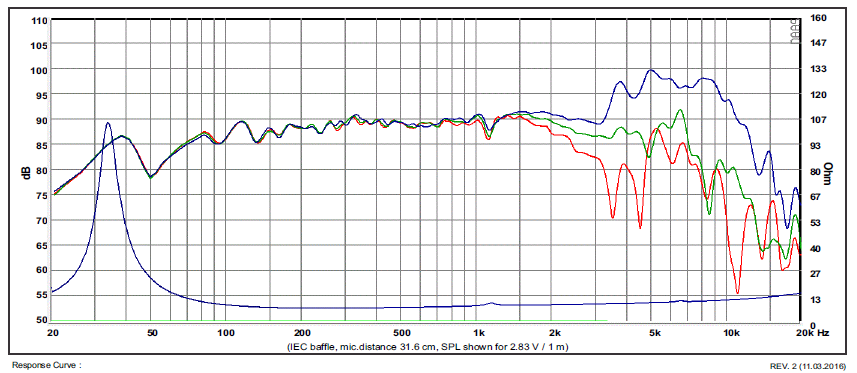

Диапазон воспроизводимых частот при неравномерности 5 дБ: 70 – 3000 Гц

Чувствительность: 89 дБ/2,83 В/м

Сопротивление: 8 Ом

Мощность: 70 Вт (RMS)

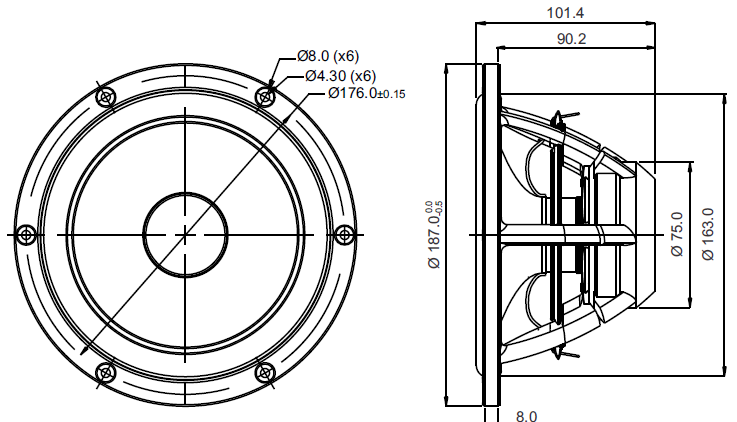

Размер: Ø187х101,4 мм

Масса: 1,48 кг

Частота основного резонанса (Fs): 32,5 Гц

Эквивалентный объем (Vas): 48 л

Полная добротность (Qts): 0,33

Описание конструкции:

Динамическая головка серии Satori. Корзина сделана из литого алюминия. Диффузор конусный, изготовлен из волокон папируса. Подвес резиновый. Магнитная система построена на неодимовом магните. Звуковая катушка сделана из стекловолокна диаметром 39 мм и высотой намотки 19,4 мм. Серебряные провода от клемм до катушки. Для использования динамика в корпусе с фазоинвертором рекомендуется использовать объем 24 л с настройкой трубы фазоинвертора на частоту 37 Гц. При использовании головки в закрытом ящике объем можно выбрать 14 – 25 л.

Полный паспорт динамика (PDF).
