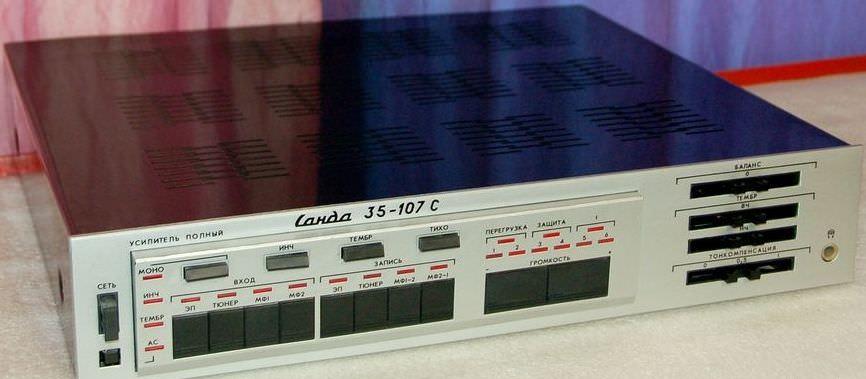

Усилитель Sanda 35U-107C — это классический пример советской Hi-Fi техники, изготовленный Волжским электромеханическим заводом в период с 1992 по 1995 год. Прибор предназначен для высококачественного усиления сигналов от различных источников и полностью соответствует требованиям для усилителей первой группы сложности. Для сравнения, аналогичный уровень качества демонстрирует Прибой 50УМ-204С, однако Sanda предлагает более современный интерфейс управления.

Усилитель Sanda 35U-107C: характеристики, схема, описание

Технические характеристики:

Эффективный диапазон частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: ±0,5 дБ

Номинальная выходная мощность: 35 Вт/8 Ом
Кратковременная выходная мощность: 50 Вт
Различие каналов по усилению: 1 дБ

Общие гармонические искажения: 0,01%
Общие искажения интермодуляции: 0,02%
Переходное затухание между стереоканалами в диапазоне 250-10000 Гц: 40 дБ

Отношение сигнал/взвешенный шум: 85 дБ
Отношение сигнал/фон: 82 дБ
Входное сопротивление: 100 кОм

Минимальная Э.Д.С. на входе: 0,2 В
Потребляемая мощность от сети: 240 Вт

Габариты усилителя (ШхВхГ): 430х80х360 мм

Масса: 7,9 кг

Описание конструкции и функционала

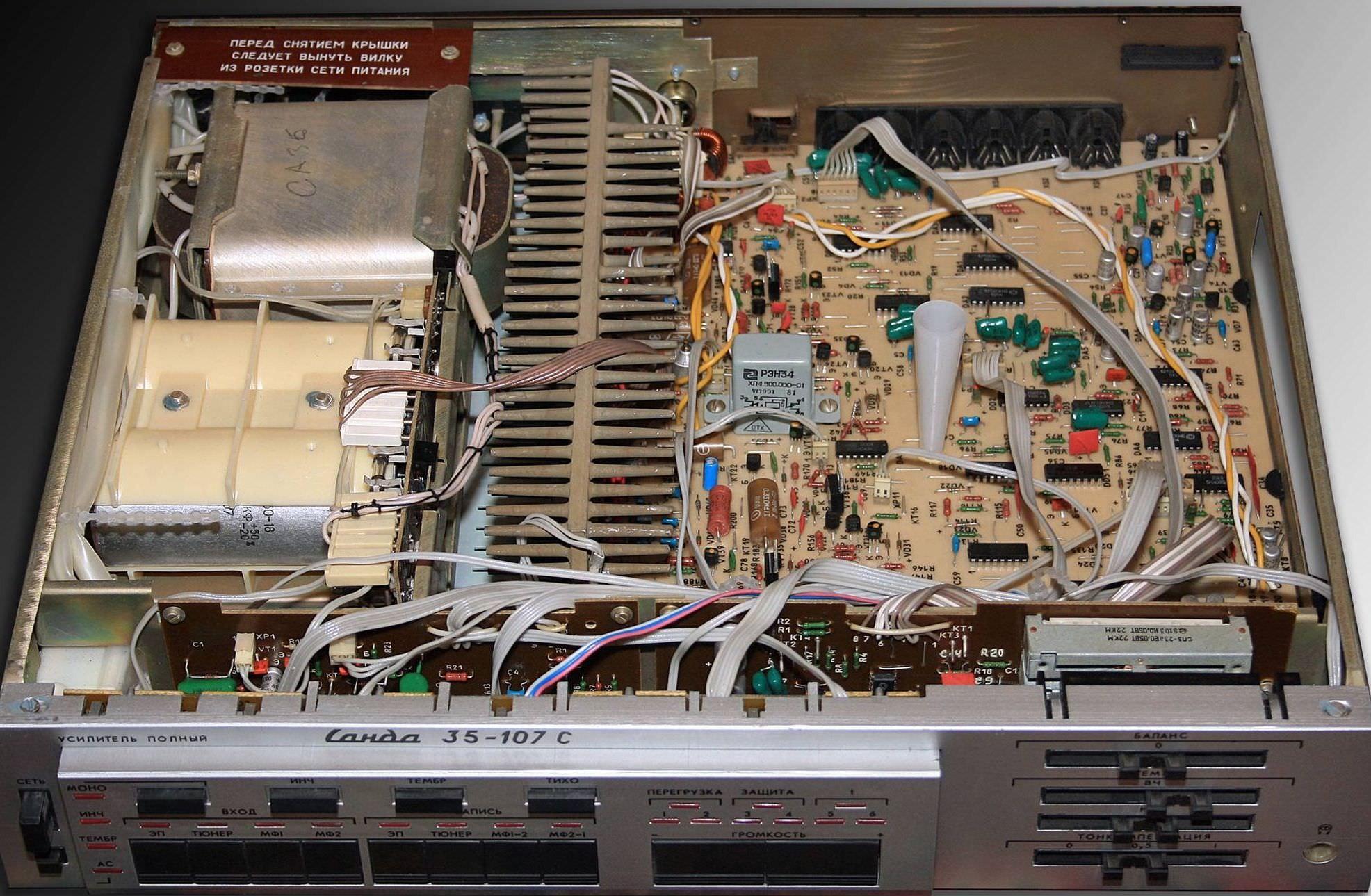

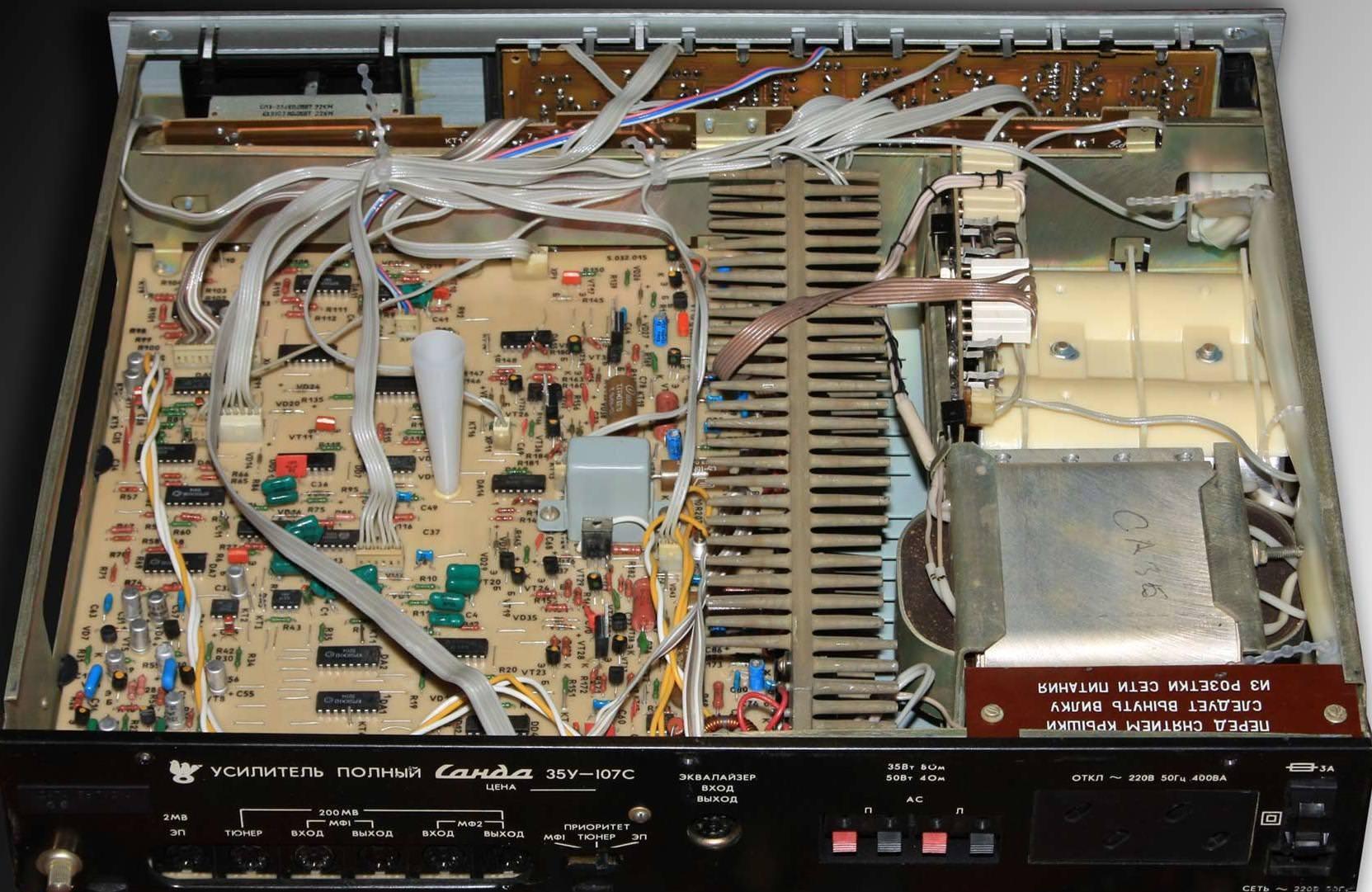

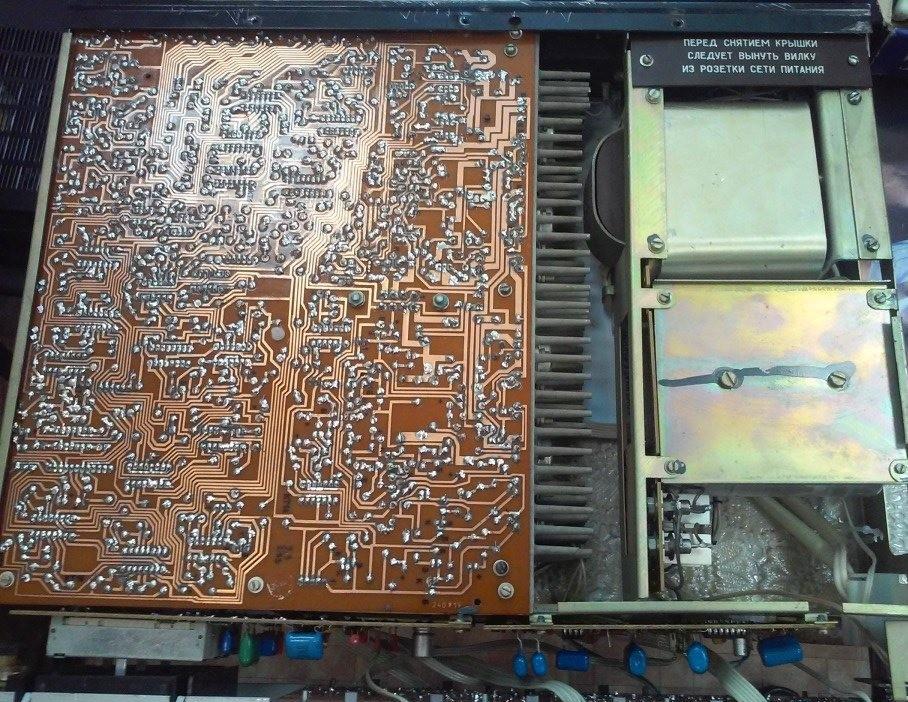

Усилитель построен на надежном металлическом шасси. Передняя панель выполнена из алюминия, задняя — из металла. Верхняя крышка съемная, что позволяет добраться до важных узлов платы со стороны пайки снизу. Слева внутри корпуса расположен сетевой трансформатор и блок питания. Правее, разделяя пространство, находится радиатор выходных транзисторов. Большинство узлов собрано на единой плате, однако у передней панели также установлены две дополнительные платы.

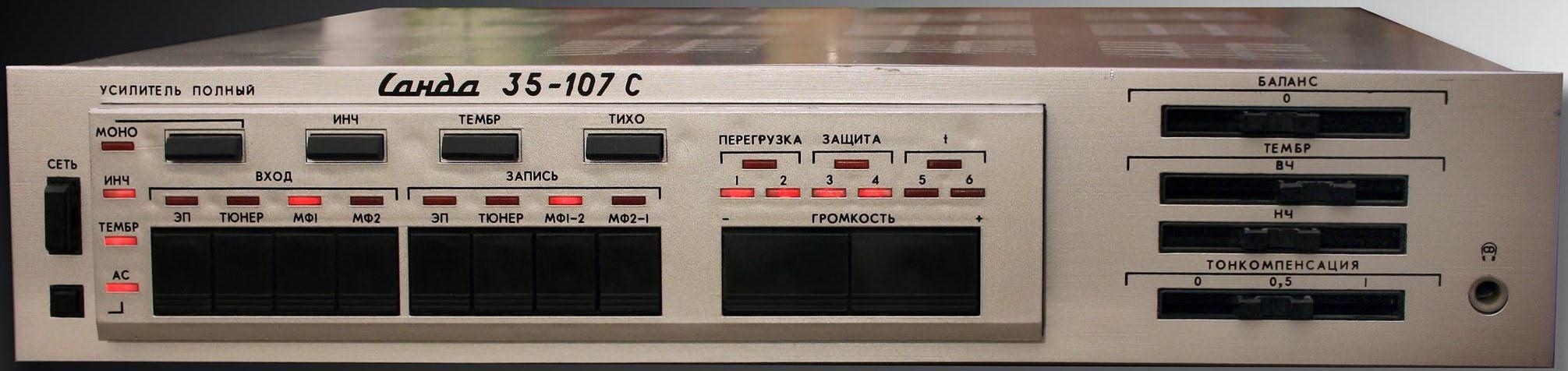

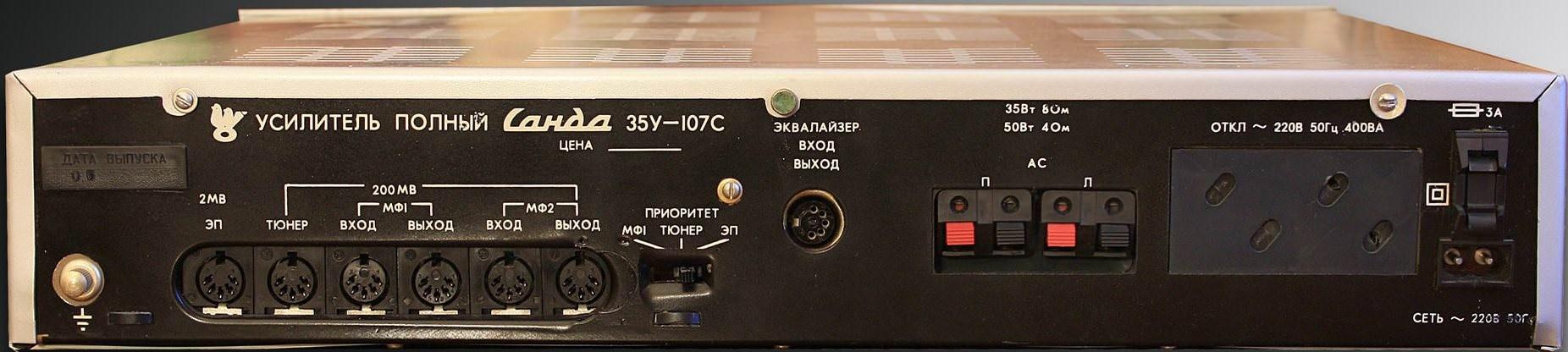

Усилитель имеет псевдосенсорное управление всеми режимами работы, включая регулировку громкости. Встроенный фонокорректор, 4 входа и 2 выхода на внешние магнитофоны обеспечивают гибкость подключения. Переключатель приоритета входов позволяет сразу выбирать вход по умолчанию при включении. Устройство оснащено кнопкой отключения АС и выходом на АС клеммами типа «ЗАЖИМ».

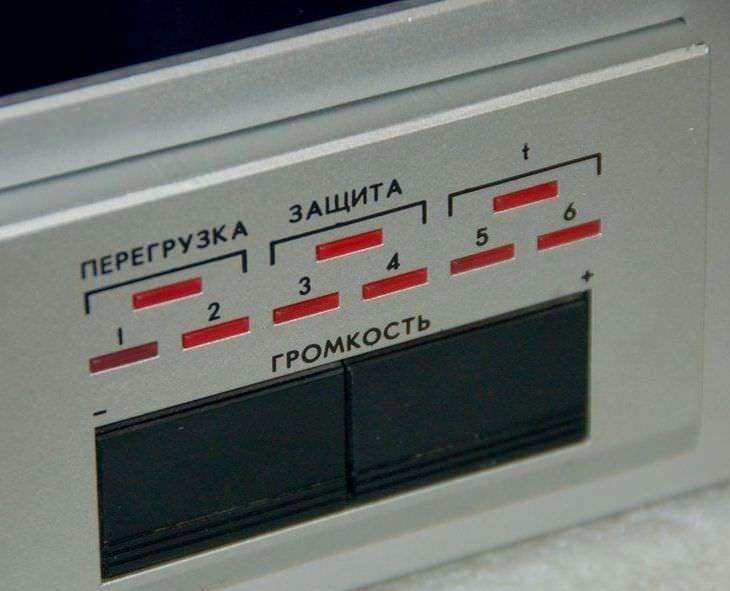

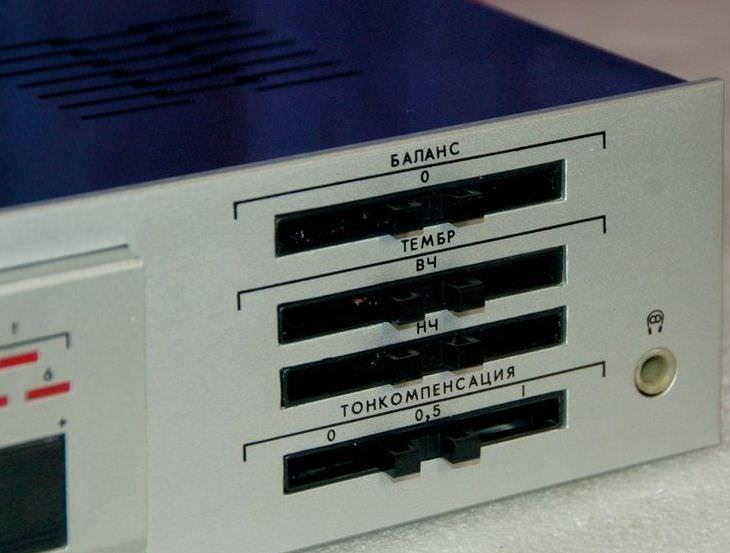

Среди дополнительных функций: 2 розетки на 220 В, возможность разделения предварительного усилителя и усилителя мощности (например, для включения эквалайзера), защита от КЗ, перегрузки и перегрева. Световая индикация отображает все режимы работы и уровень громкости. Темброблок можно отключать, присутствует фильтр инфранизких частот для работы с проигрывателем. Режимы МОНО и ТИХО (возврат громкости к начальному уровню) делают управление интуитивно понятным. Регулируемая тонкомпенсация позволяет точно настроить звучание под ваши акустические системы.

Конструктивные особенности

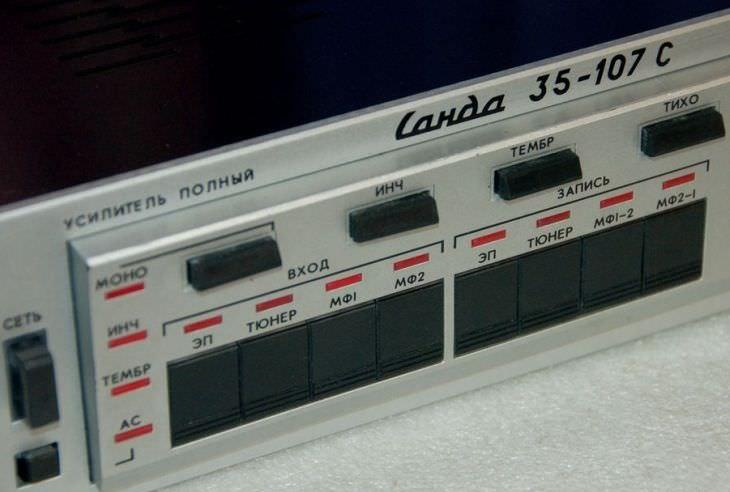

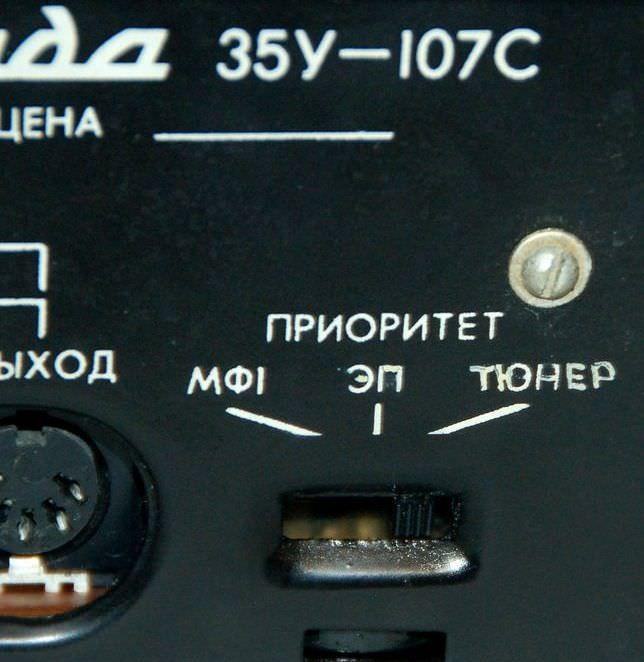

Переключение приоритета входа надо производить с помощью мелкого инструмента у основания движка, так как переключение пальцем — задача не из легких.

Включение АС соответствует нажатому положению кнопки АС.

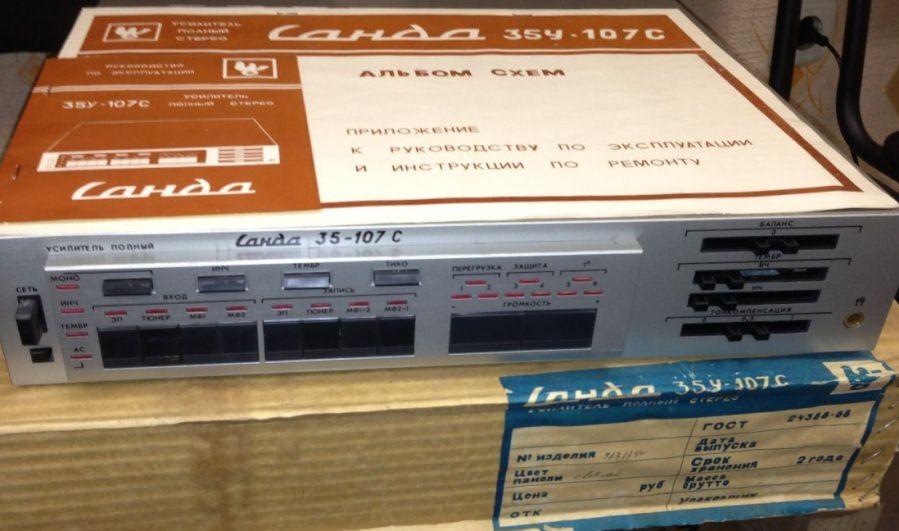

Полная электрическая схема усилителя Sanda 35U-107C доступна для скачивания и полезна для ремонта или модификации. Для аудиофилов, интересующихся историей отечественной техники, будет полезно ознакомиться с RFT SV 3930 Hi-Fi, который также демонстрирует высокий уровень качества сборки.
