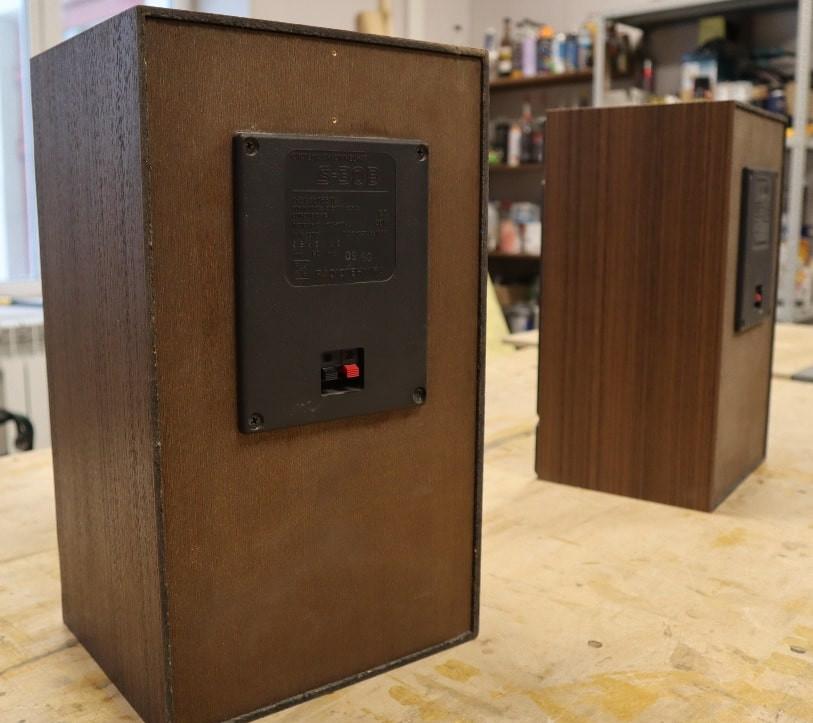

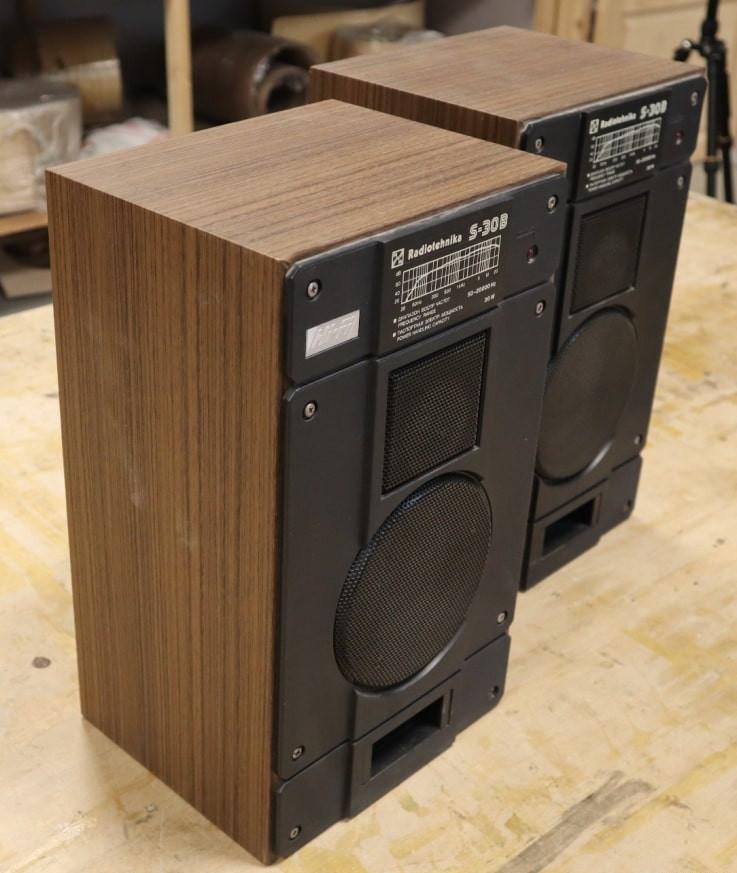

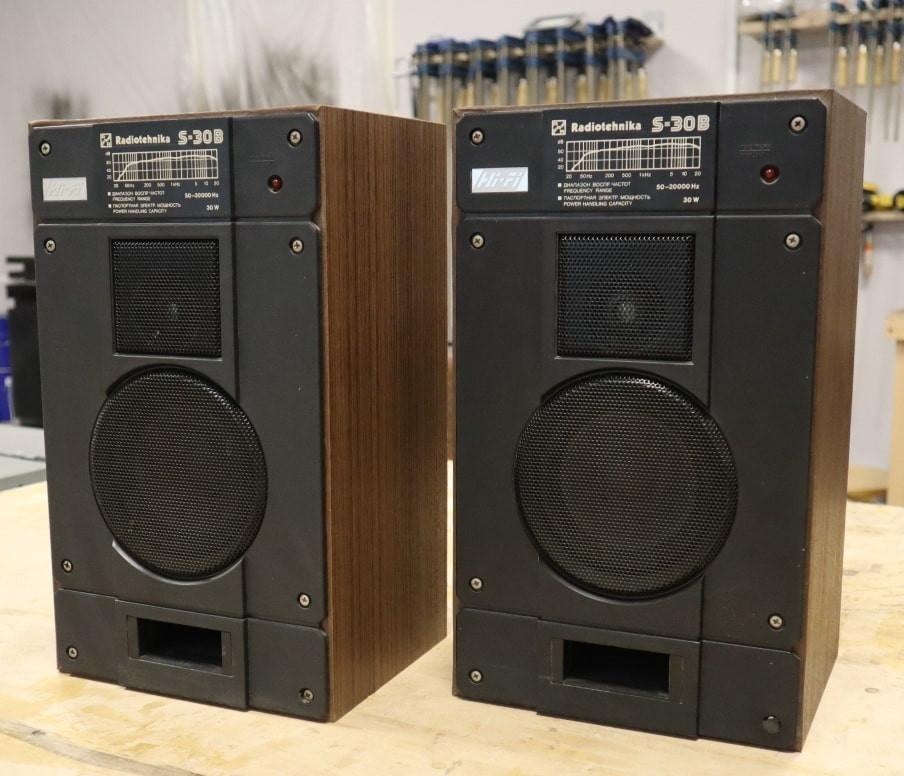

S-30B – полочные акустические системы от завода ”Радиотехника” (RRR), которые выпускались в конце 80-х годов. Работа по реставрации выполнена без смены фильтра и динамиков.

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

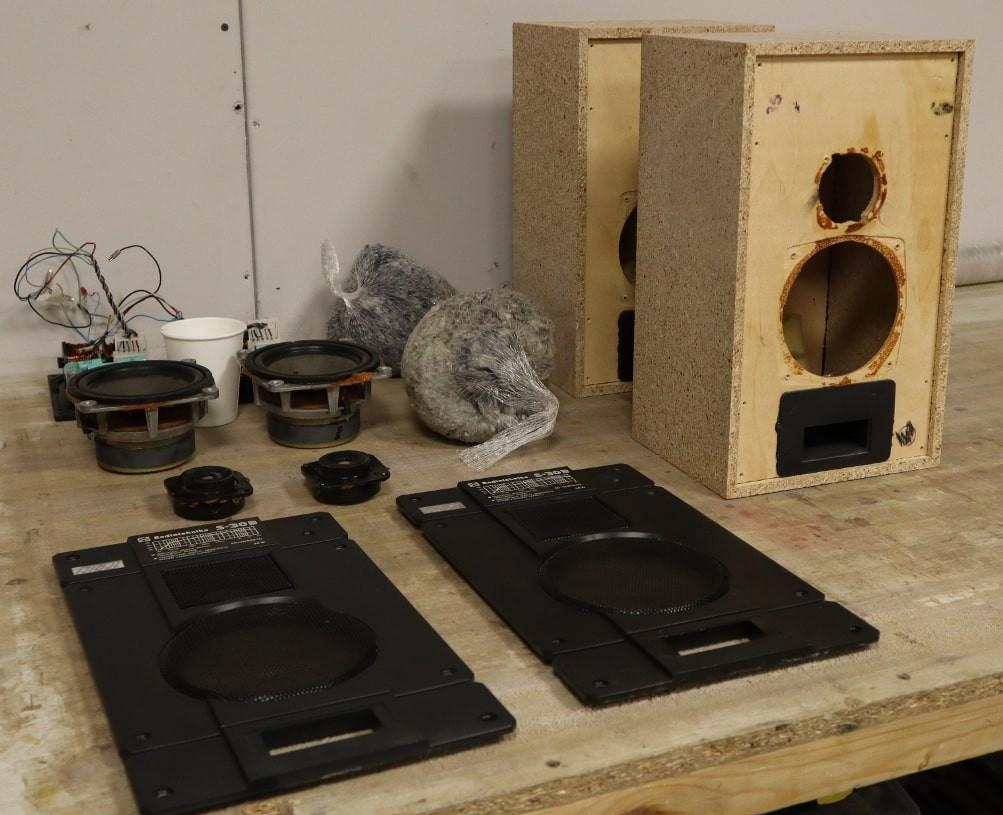

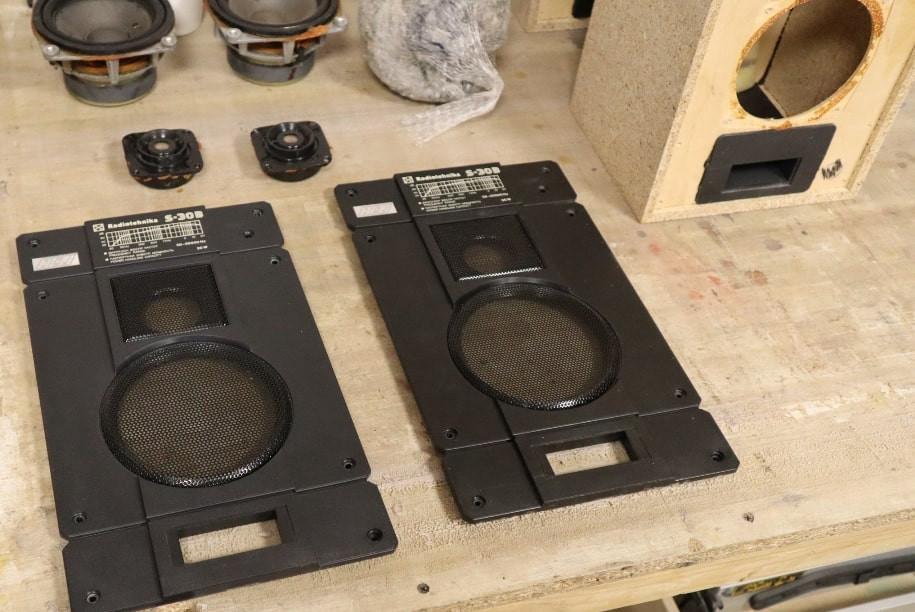

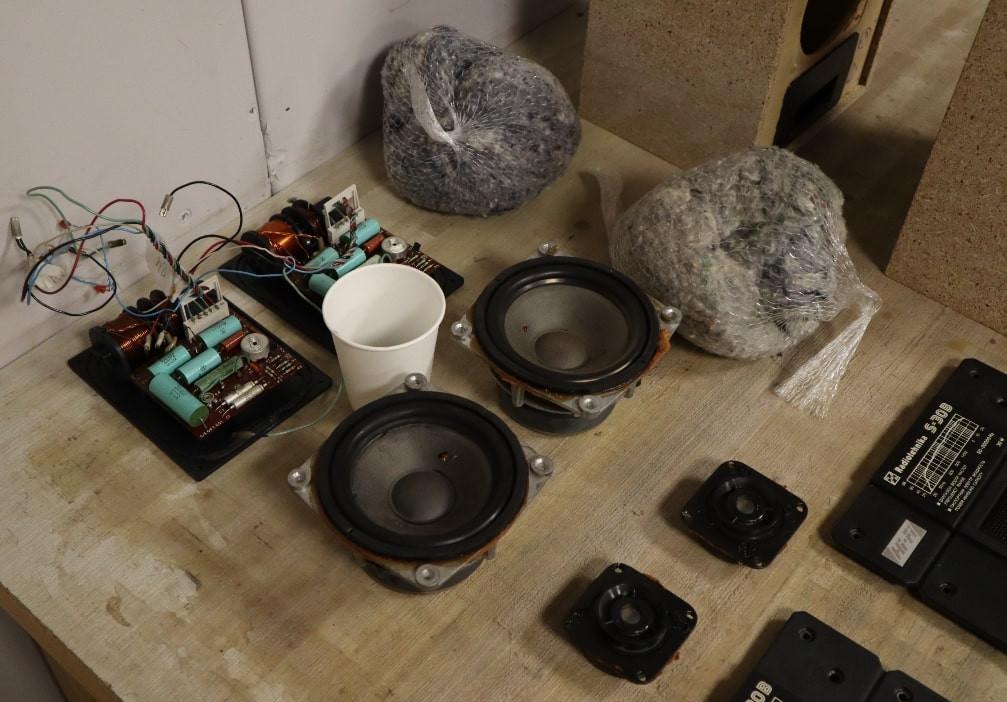

Старая пленка была удалена:

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

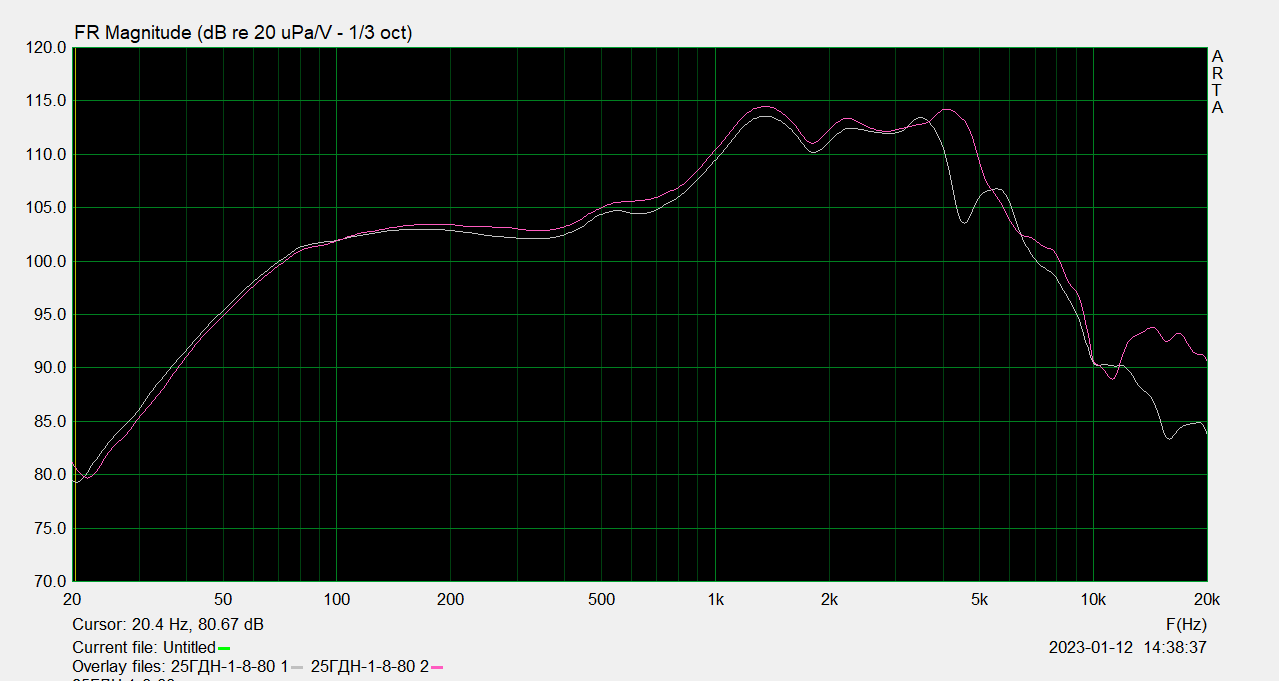

АЧХ низкочастотника 25ГДН-1-8:

S-30B – реставрация

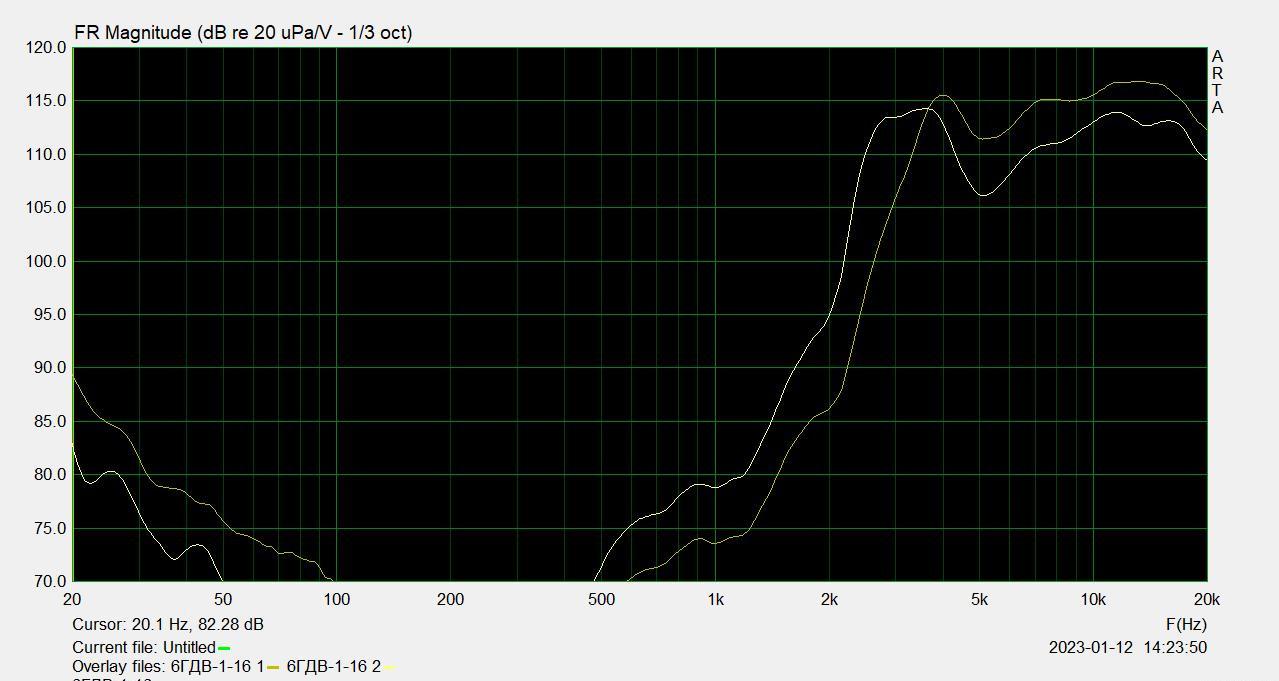

АЧХ высокочастотника 6ГДВ-1-16:

S-30B – реставрация

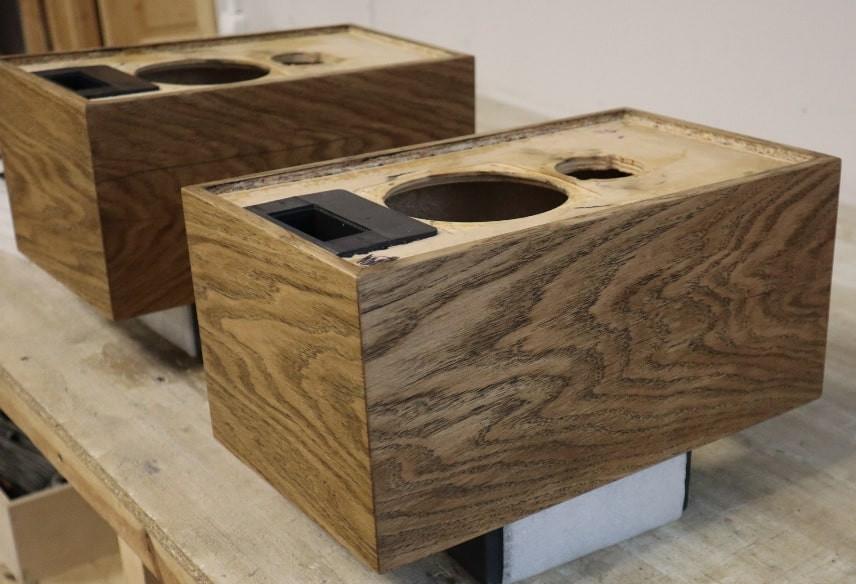

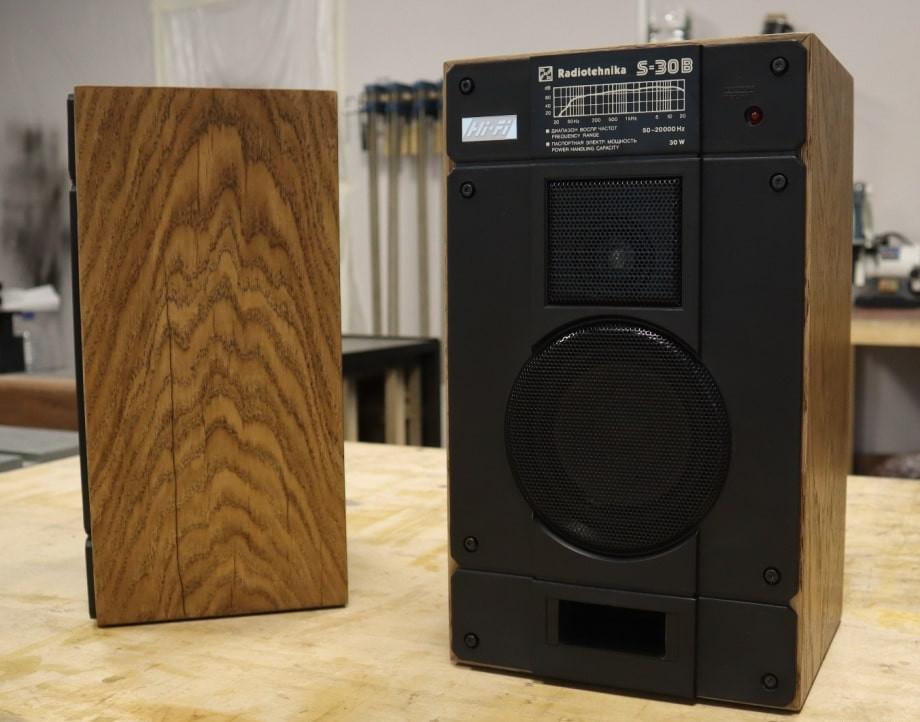

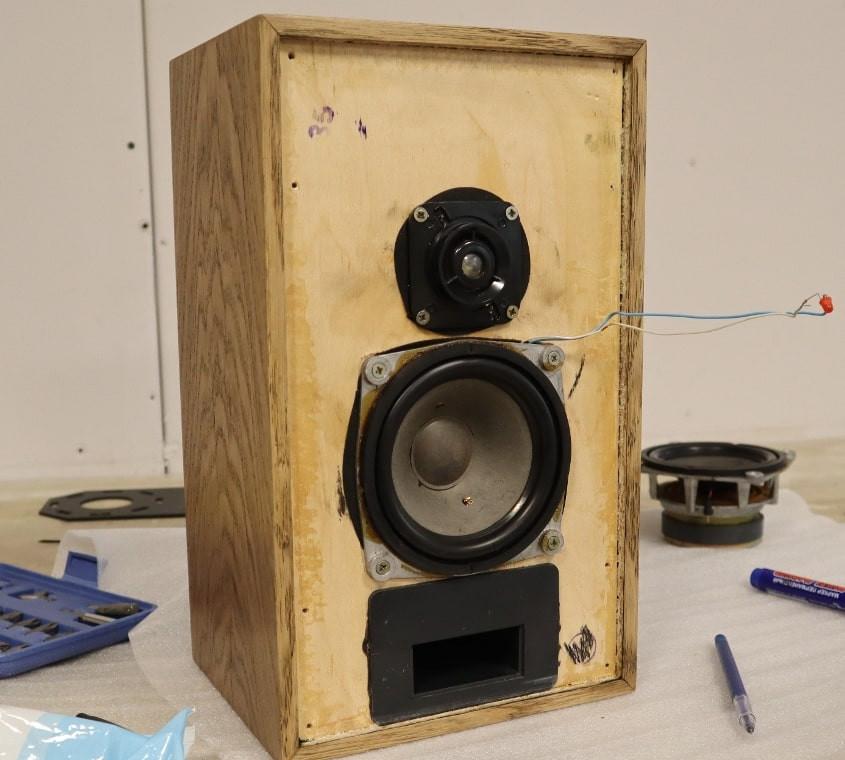

Вместо старой пленки, корпус фанерован шпоном дуба.

S-30B – реставрация

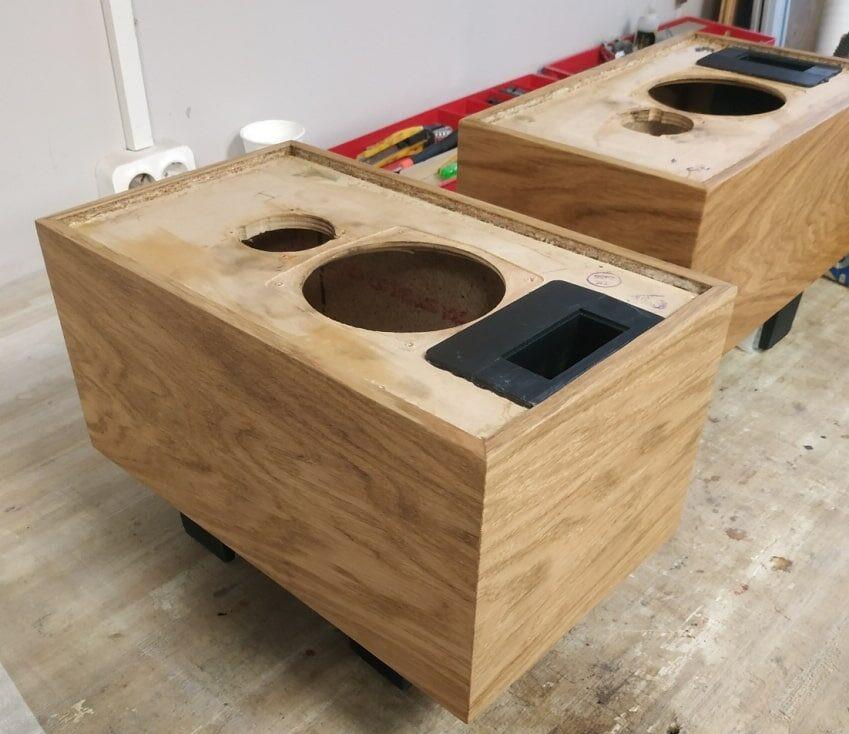

Финишное покрытие шпона – масло с твёрдым воском + колеровочное масло.

S-30B – реставрация

Между корпусом и динамиками заменены уплотнители.

S-30B – реставрация

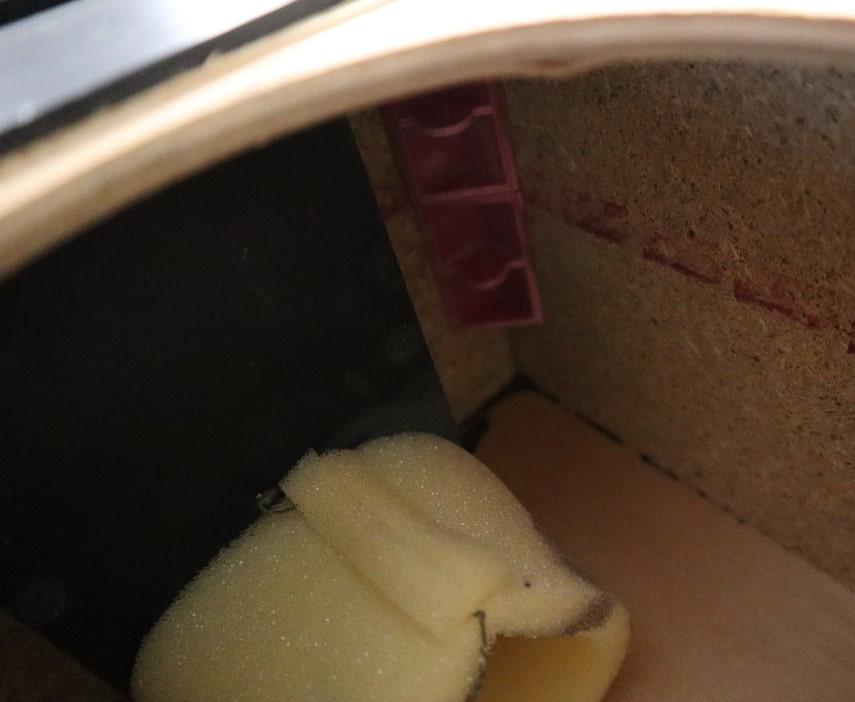

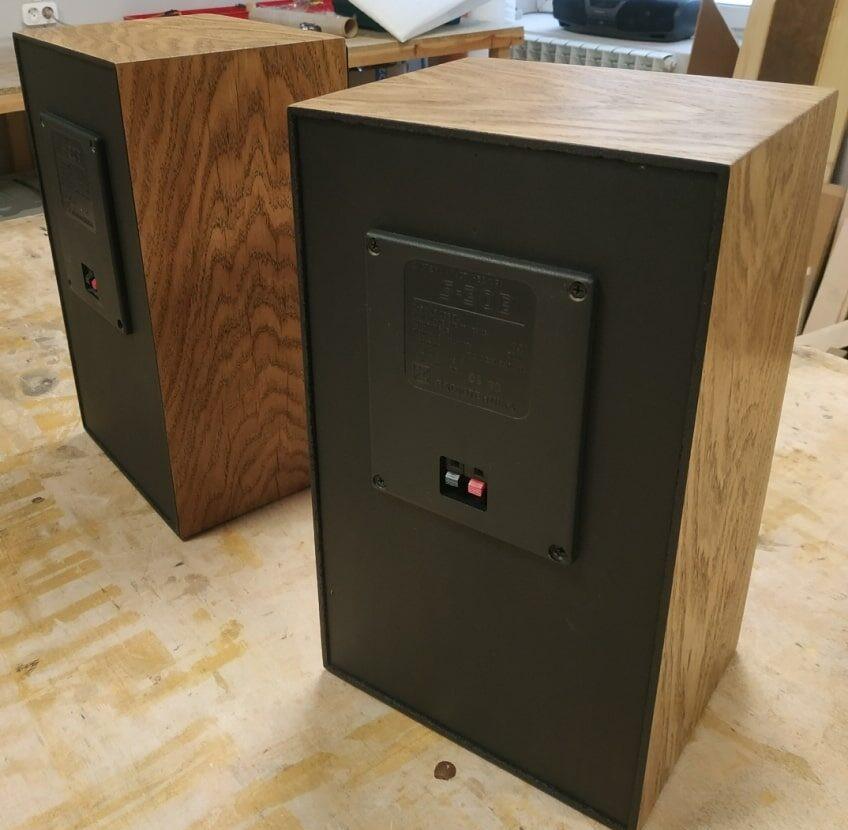

Старый звукопоглотитель заменен. Задняя часть корпуса окрашена.

S-30B – реставрация

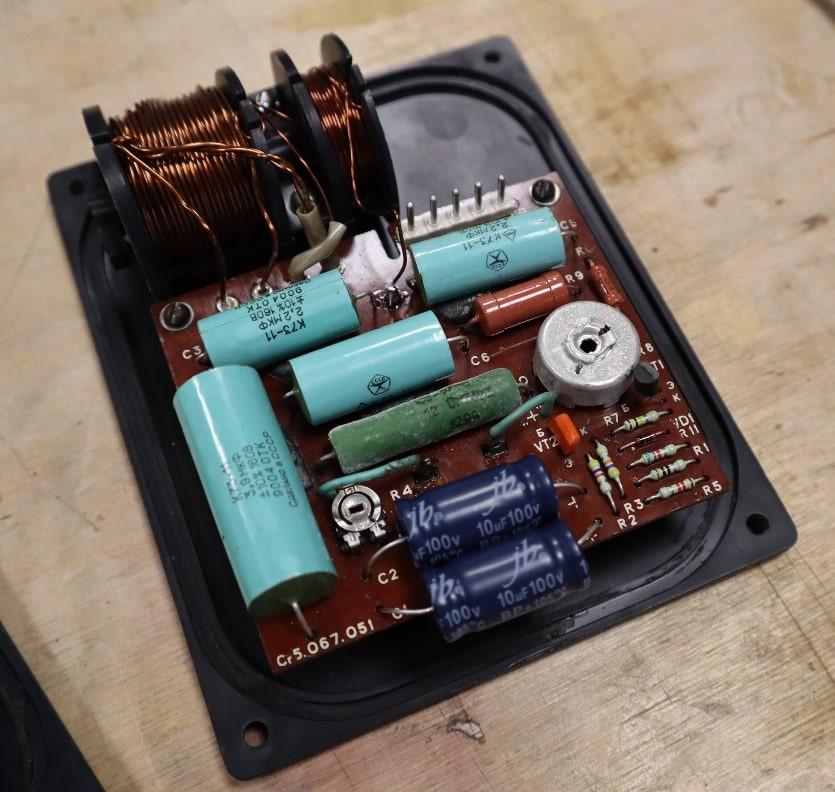

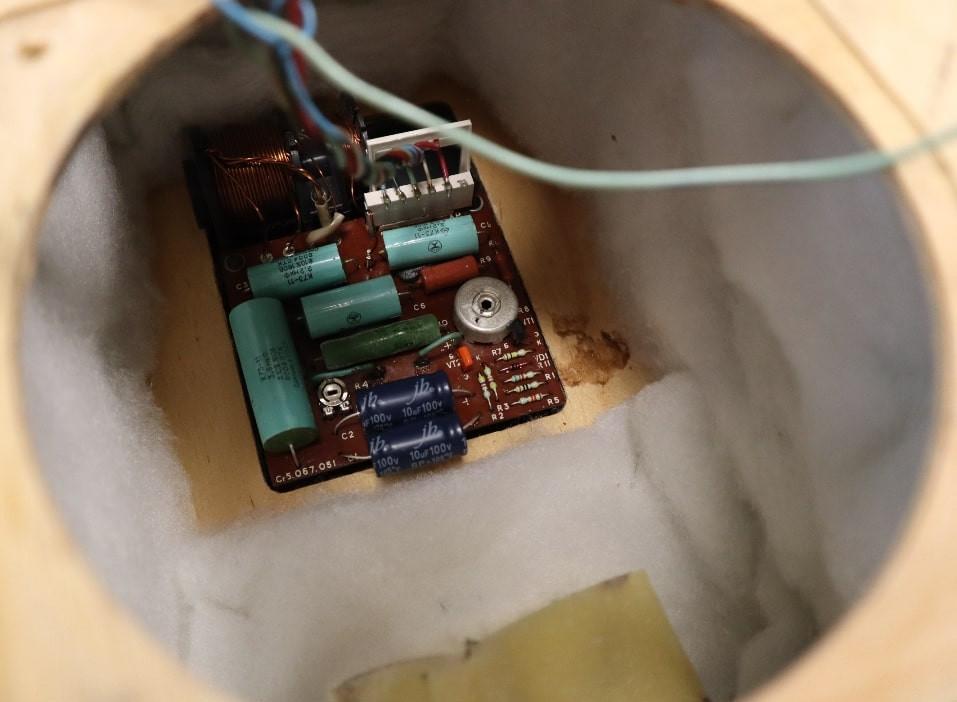

На пластмасовую декоративную панель наклеен вибропоглотитель. Фильтры остались без изменения, заменены только электролитические конденсаторы на плате индикации перегрузки такого же номинала.

S-30B – реставрация

S-30B – реставрация

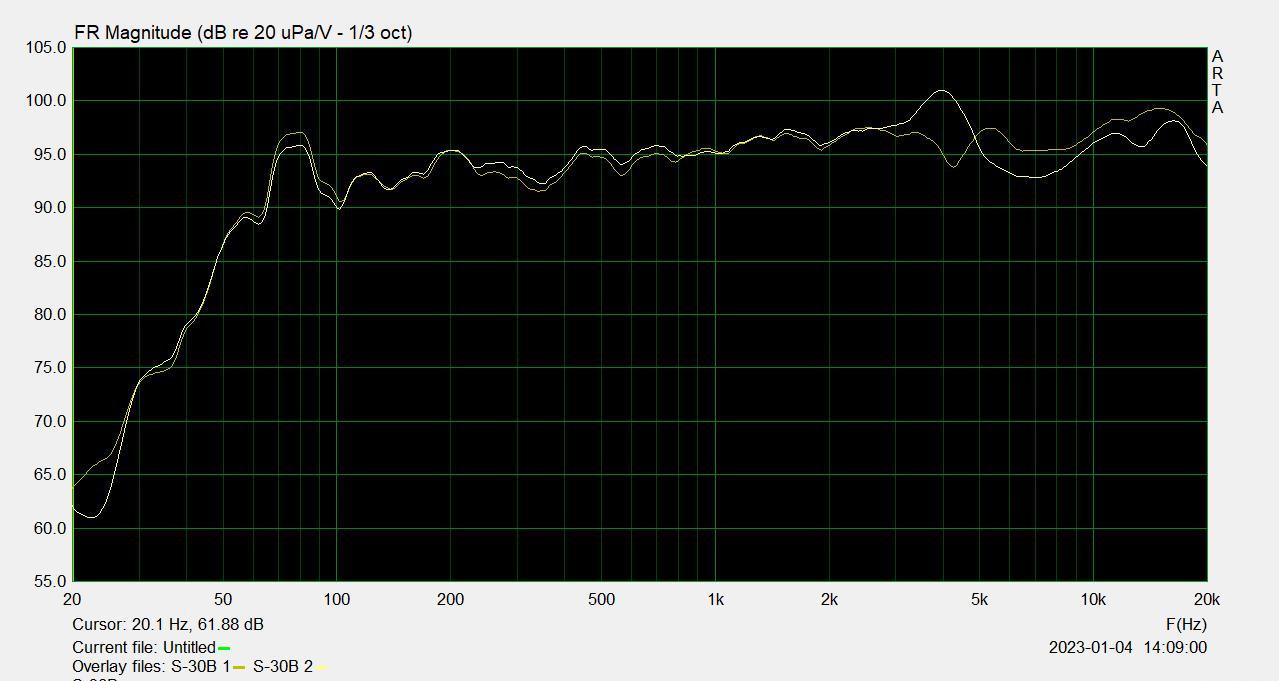

Снятие АЧХ. У меня видимо не самые лучшие ВЧ, но на слух очень даже прилично звучат. АЧХ S-30B:

S-30B – реставрация

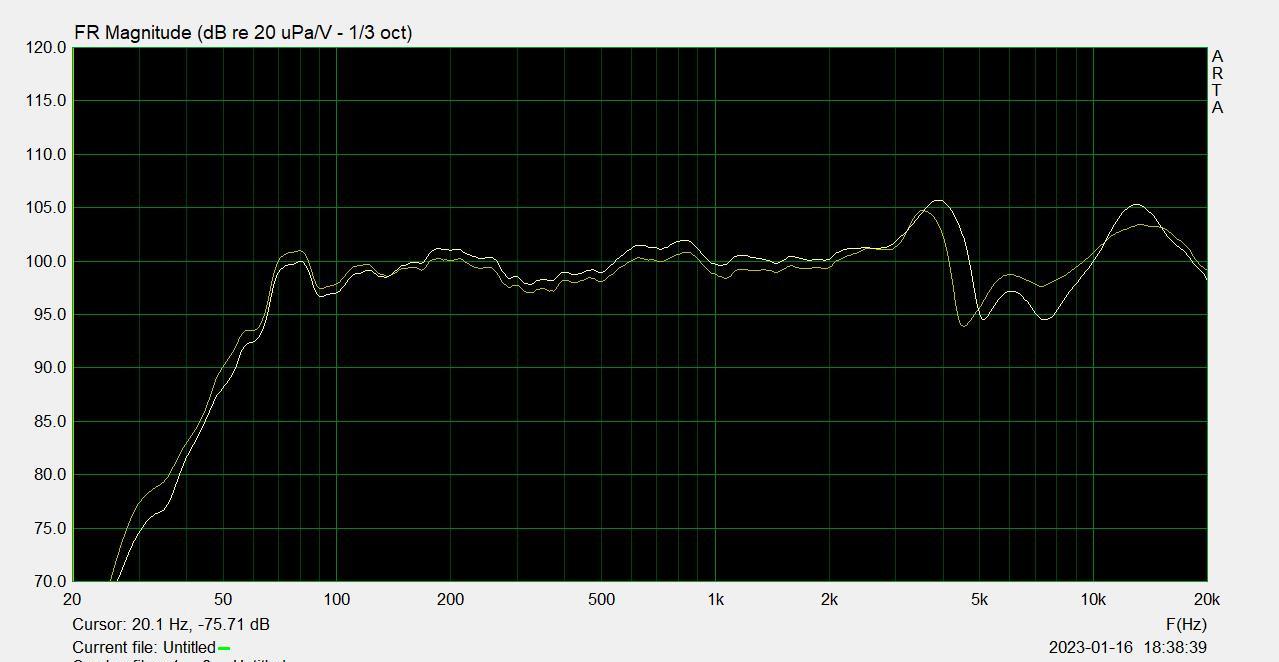

АЧХ без лицевых панелей:

S-30B – реставрация

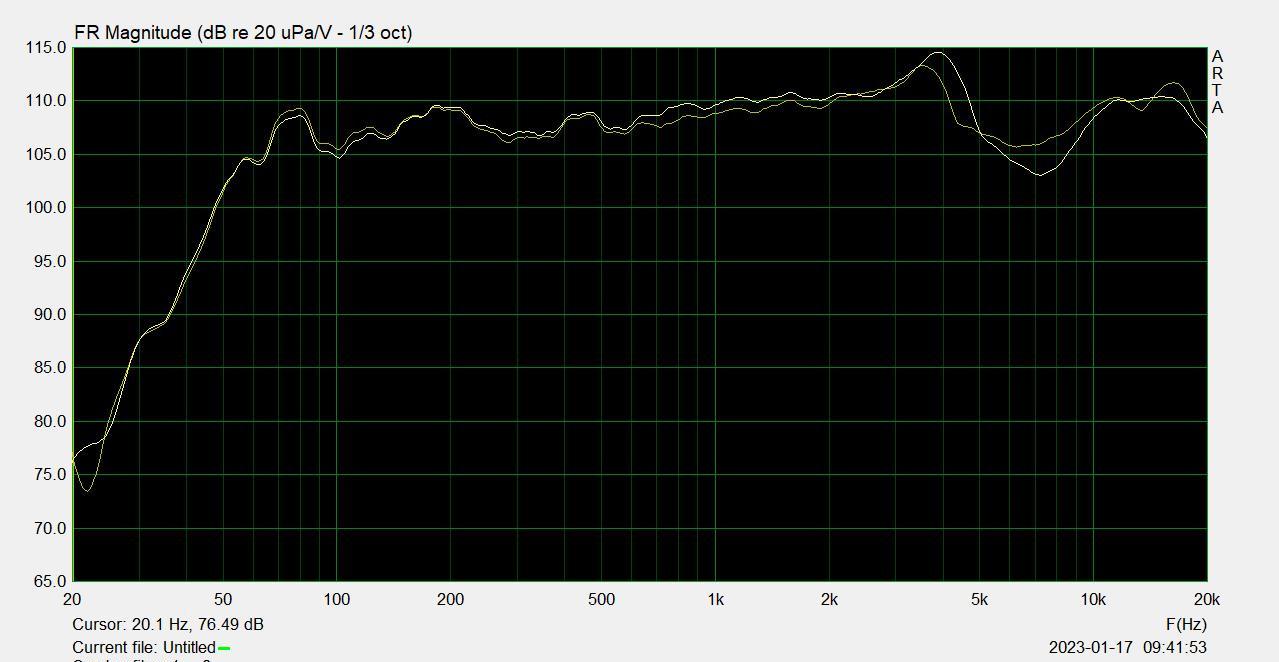

Финальная АЧХ:

S-30B – реставрация

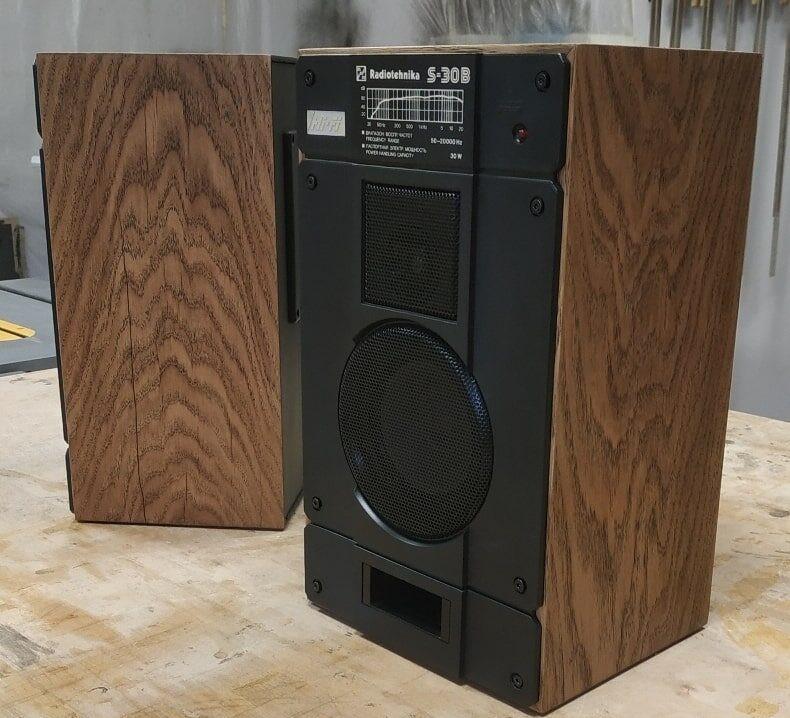

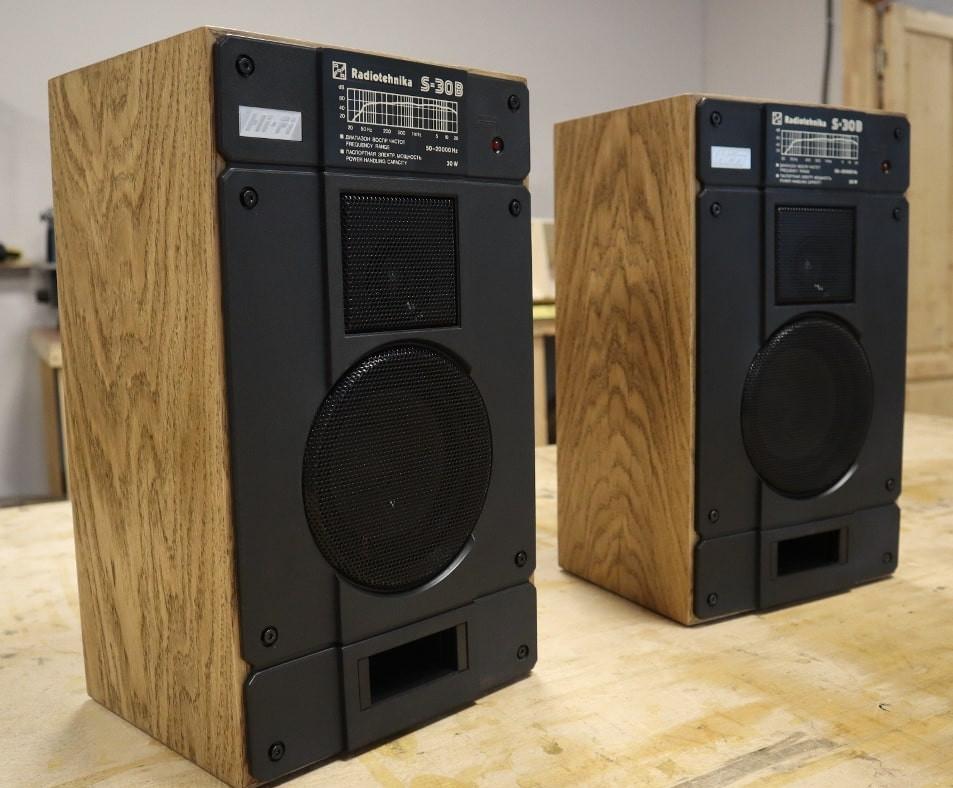

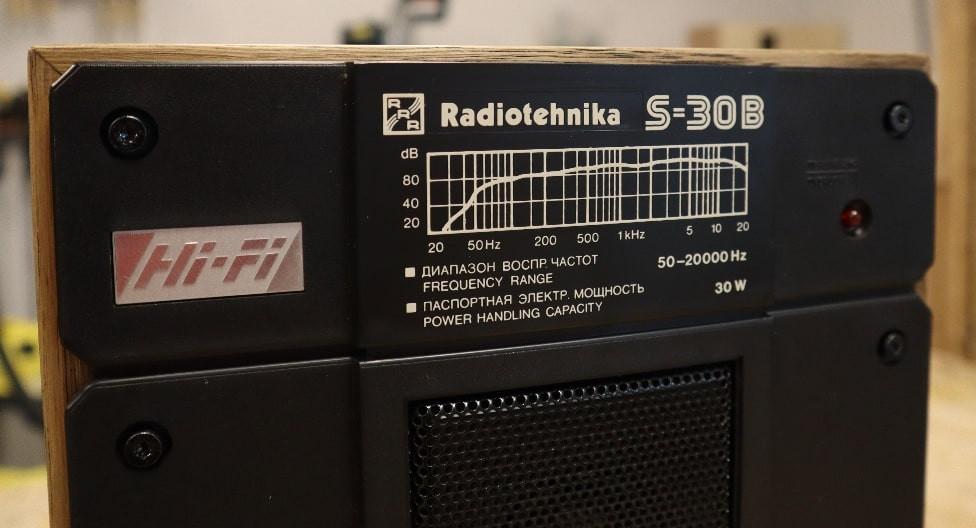

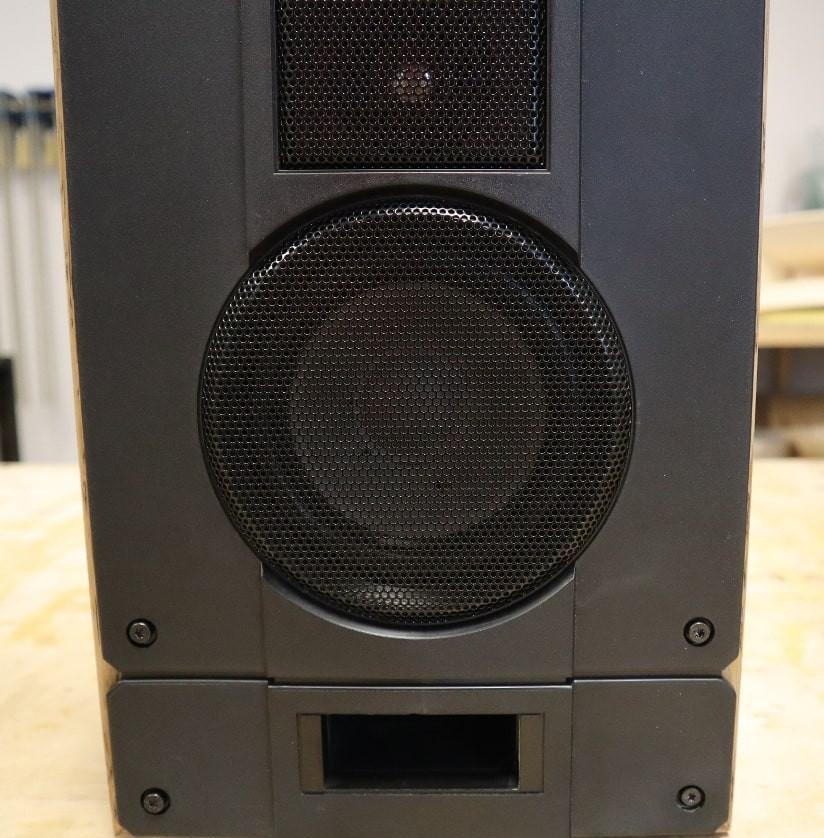

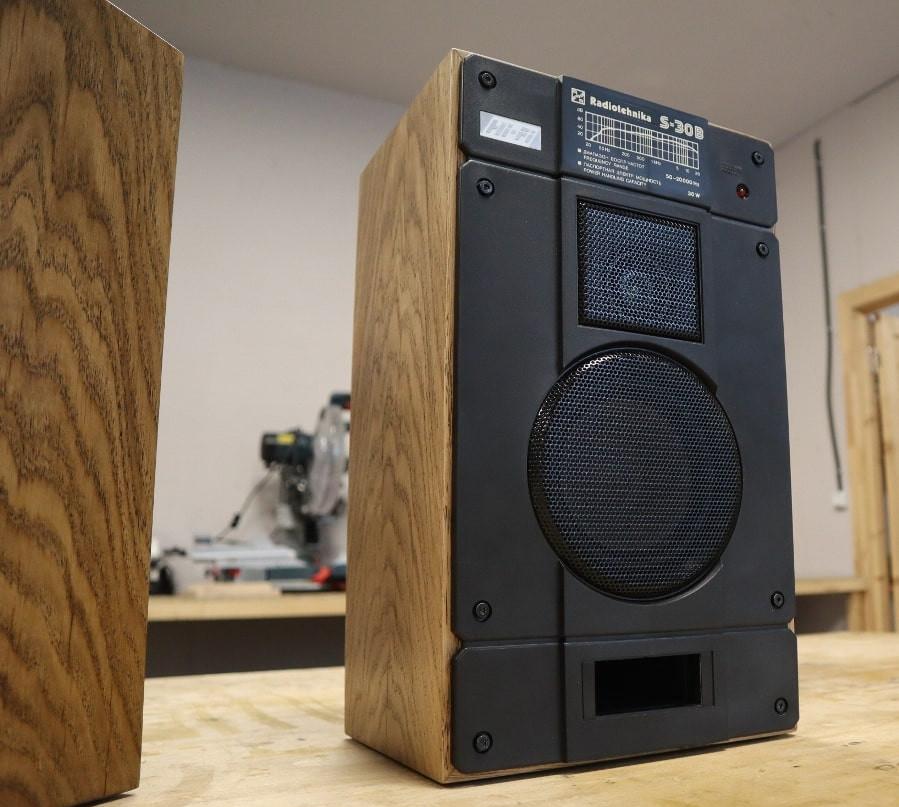

Готовый вид АС:

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

S-30B – реставрация

Видео с процессом реставрации:

Автор работы: Антон Мороз
