Динамик RFT L 3702: технические характеристики, размеры и разбор конструкции

Низкочастотный электродинамический громкоговоритель RFT L 3702 — это классический образец немецкой инженерии, производившийся на заводе VEB Funkwerk. Диффузор и подвес выполнены из бумаги, что обеспечивает мягкий и естественный звук, характерный для винтажной акустики. Магнитная система надежно защищена кожухом, а центрирующая шайба изготовлена из ткани, что повышает долговечность подвеса при больших ходах. Рама штампованная, металлическая, по внешнему краю имеет войлочное кольцо для гашения резонансов.

Этот динамик часто ищут радиолюбители для реставрации советской и восточногерманской аппаратуры. Для тех, кто интересуется похожими моделями, рекомендуем ознакомиться с Динамиком RFT L 2921, который имеет схожую философию конструкции.

Технические параметры RFT L 3702: сопротивление, Fs и мощность

Для правильного расчета акустического оформления (АКОЗ) критически важно знать точные параметры динамика. В таблице ниже приведены измеренные характеристики модели RFT L 3702.

Высокая чувствительность в 99 дБ позволяет использовать этот динамик с ламповыми усилителями малой мощности. Однако, учитывая массу диффузора и подвес, для раскрытия потенциала потребуется качественный усилитель. Если вы проектируете сложную систему, вам может пригодиться информация о Динамике RFT L 7102 для сравнения параметров.

Конструкция и материалы: диффузор, магнит и рама

Конструкция RFT L 3702 отличается простотой и надежностью. Диффузор бумажный, с пропиткой, что дает специфический «теплый» окрас звука. Подвес также бумажный, что требует бережного отношения при транспортировке и монтаже. Пылезащитный колпачок тканевый, что нетипично для динамиков такого класса, но характерно для продукции VEB.

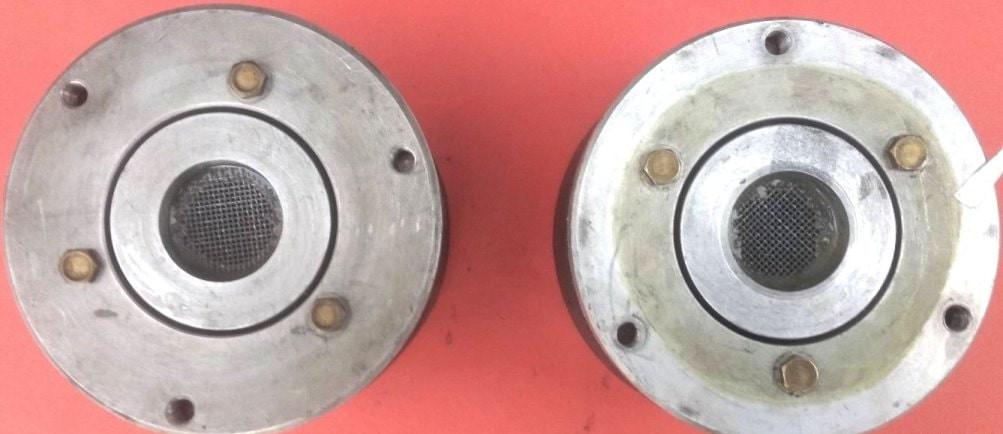

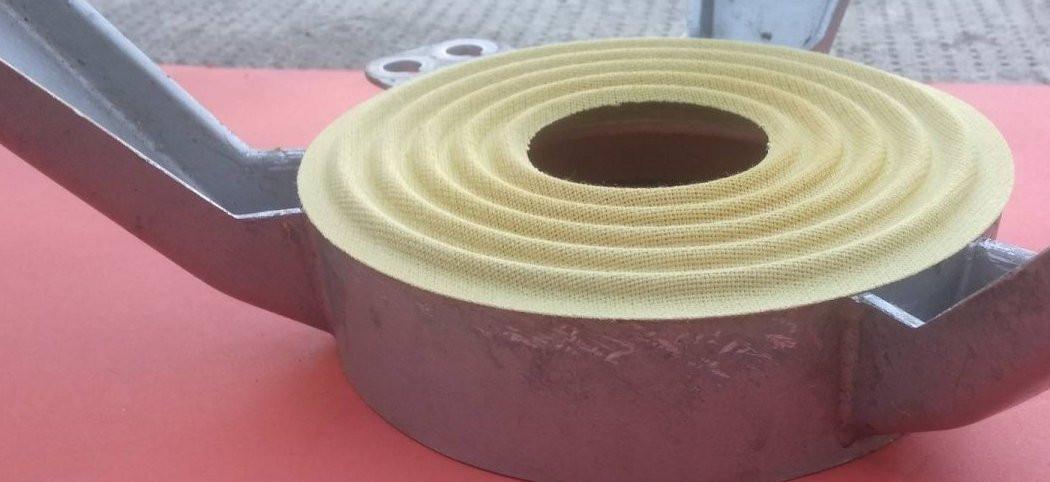

Магнитная система обернута защитным кожухом, предотвращающим коррозию и механические повреждения. Центрирующая шайба (сусур) тканевая, что обеспечивает большой ход катушки без перекосов. Рама изготовлена методом штамповки из стали, что делает её очень жесткой и устойчивой к вибрациям.

Характеристики RFT L3702: сводная таблица

Диапазон воспроизводимых частот: 50 – 5500 Гц

Звуковое давление: 99 дБ

Номинальная мощность: 50 ВА

Номинальное значение сопротивления: 8 Ом

Посадочное отверстие: 355 мм

Частота основного резонанса: 60 Гц

Габаритные размеры: Ø382х206 мм

Масса: 7 кг

Описание конструкции RFT L3702

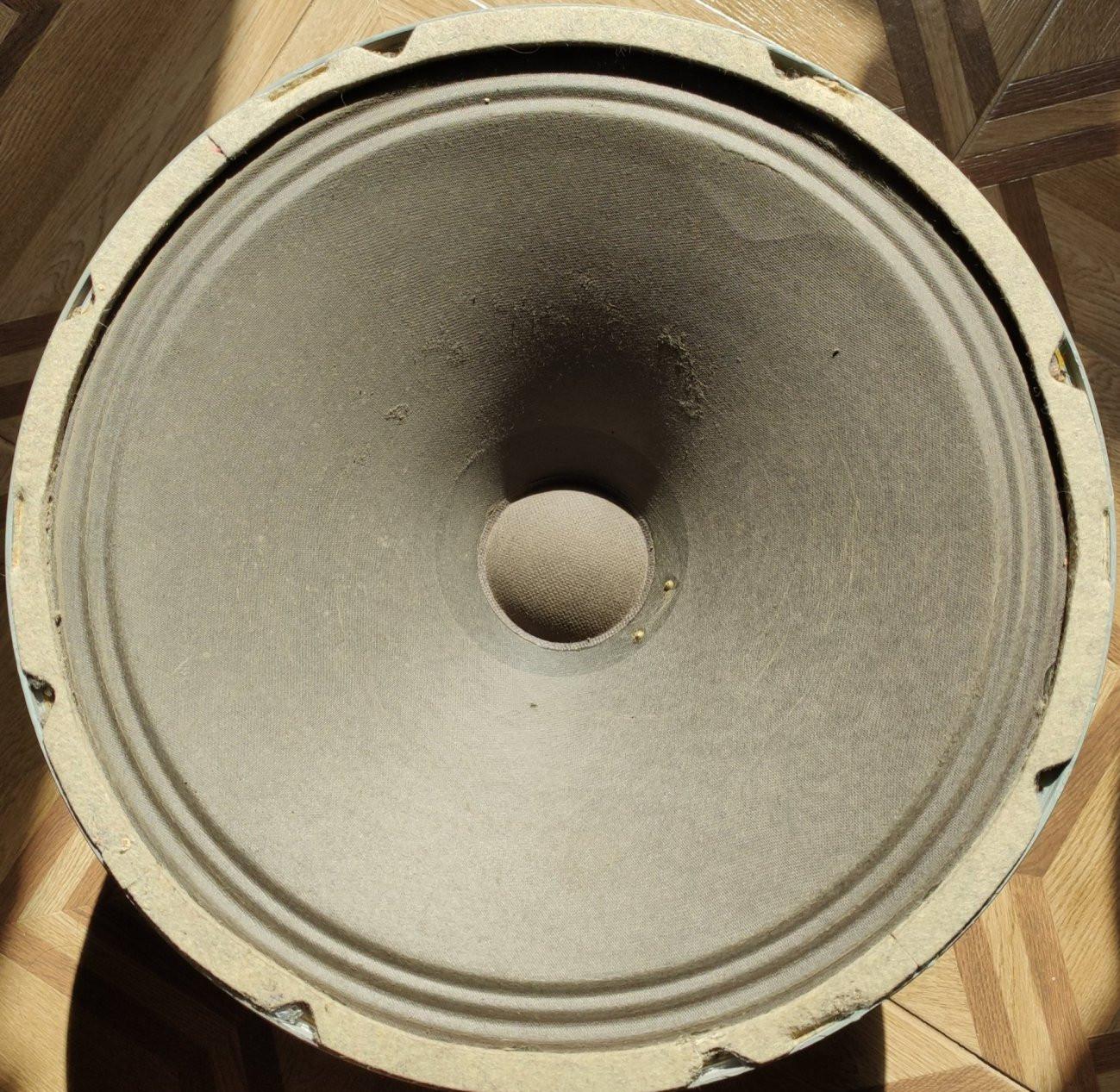

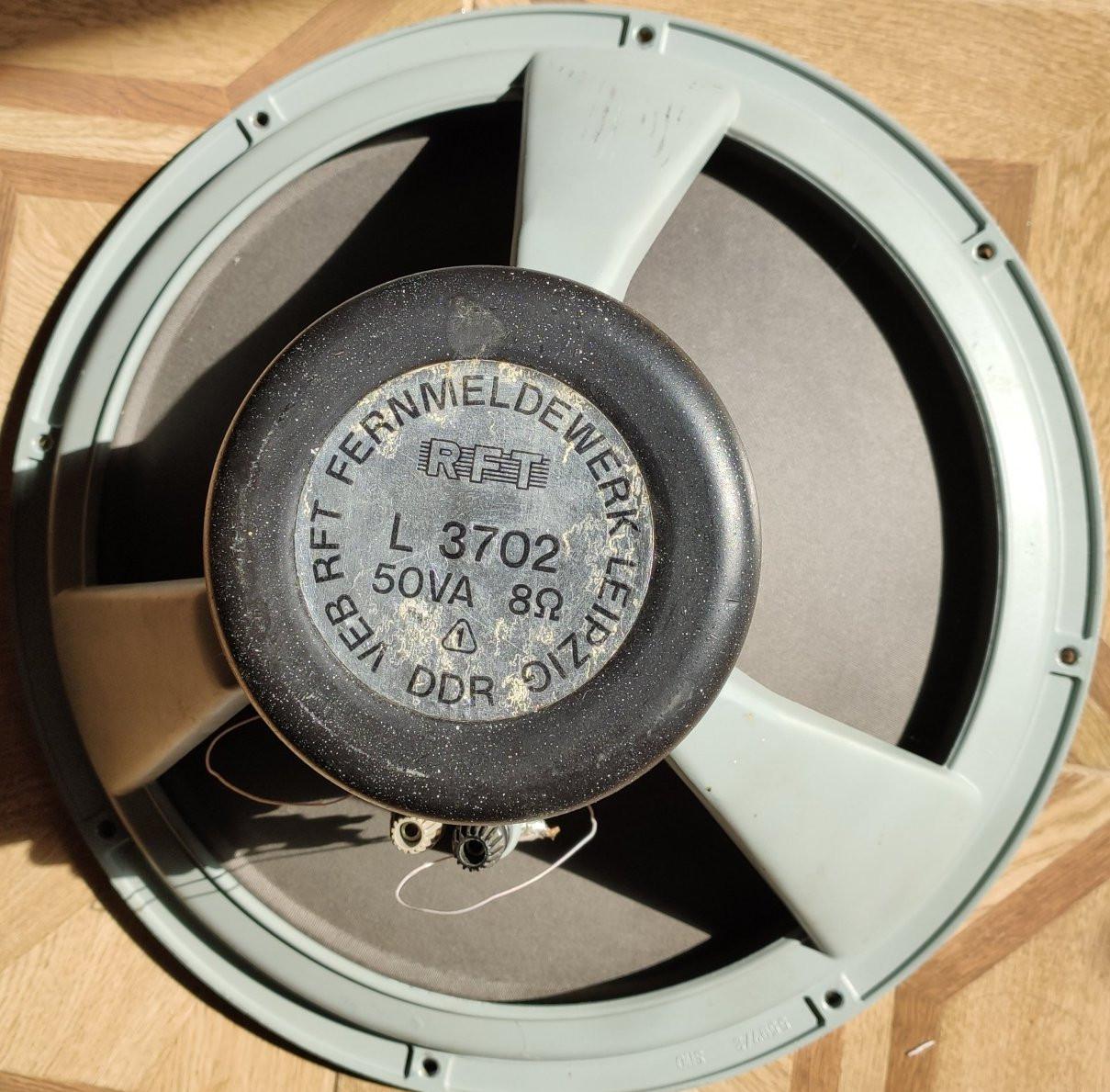

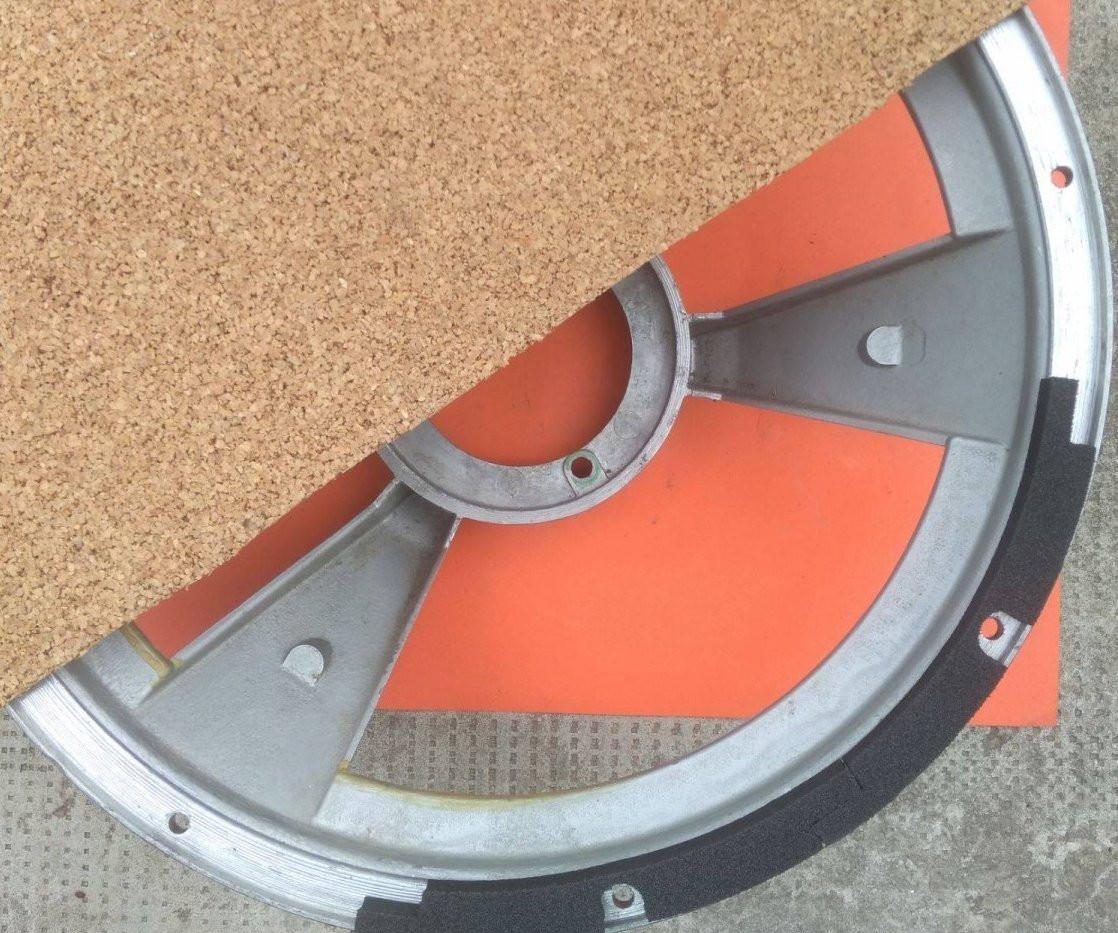

Рама изготовлена из металла, методом штамповки. Диффузор с подвесом бумажные. Пылезащитный колпачок тканевый. По внешнему краю рамы приклеено войлочное кольцо. Магнитная система обернута кожухом. Центрирующая шайба тканевая.

Фото прислал Сергей

Тема на форуме

Применение: закрытый ящик, фазоинвертор и пассивный излучатель

Благодаря высокой чувствительности (99 дБ) и резонансной частоте 60 Гц, динамик RFT L 3702 универсален в применении. Он отлично работает в закрытом акустическом оформлении (ЗЯ), обеспечивая быстрый и точный бас, хотя и с некоторым спадом на самых низких частотах.

Для более глубокого баса рекомендуется использовать фазоинвертор (ФИ). В таком оформлении динамик раскрывает свой потенциал, давая насыщенные низкие частоты, подходящие для джаза, рока и акустической музыки. Также возможно использование динамика в качестве пассивного излучателя в трехполосной акустике, где он будет работать в связке с ВЧ и СЧ динамиками.

Аналоги RFT L 3702: сравнение с Pioneer и JBL

Если вы ищете замену для RFT L 3702 или хотите сравнить его характеристики с современными аналогами, обратите внимание на следующие модели, которые часто используются в схожих задачах:

• Pioneer TS-W3003D4 — современный сабвуфер с двойной катушкой, часто используется в автомобильном звуке.
• JBL GTO939 — популярный НЧ/СЧ динамик с высоким КПД.
• Alpine SWR-12D2 — мощный сабвуфер для глубоких басов.
• Bass Face SPL12.2 — вариант для высокоуровневых аудиосистем.

Несмотря на наличие современных аналогов, RFT L 3702 сохраняет свою популярность благодаря уникальному звучанию и доступности запчастей. Для обсуждения нюансов настройки и обмена опытом посетите специальную тему на форуме.
