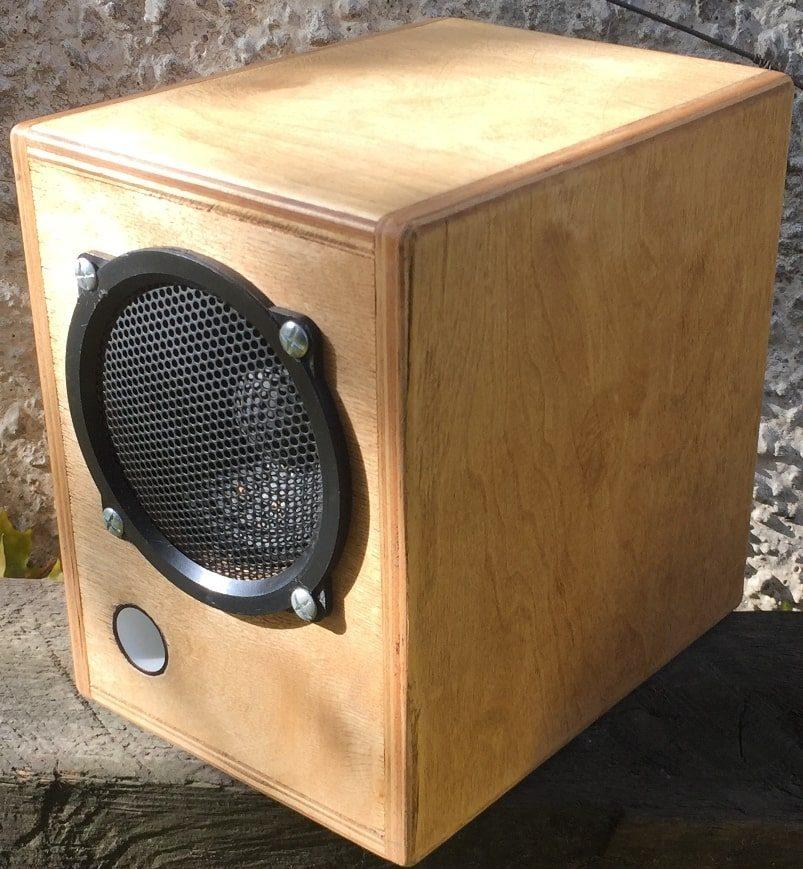

Мини-сабвуфер на переделанном 35ГДН

В данном сабвуфере применен динамик с магнитной цепью и катушкой от 35ГДН-1, а рама от 25ГДН-1. Так как динамик сделан, теперь нужно сделать под него корпус, а точнее активный сабвуфер с небольшими регулировками и настройками.

Параметры Т-С динамика такие:

Fs = 48.3 Гц
Re = 3.6 Ом
Qts = 0.34
Vas = 2.9 л
Bl = 7.8 Тлм
Lp = 84.8 дБ/2.83В/м

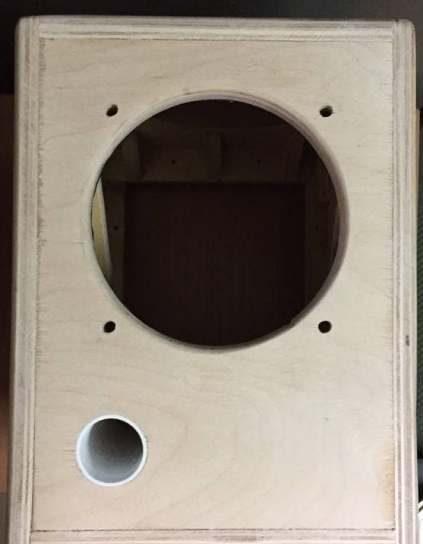

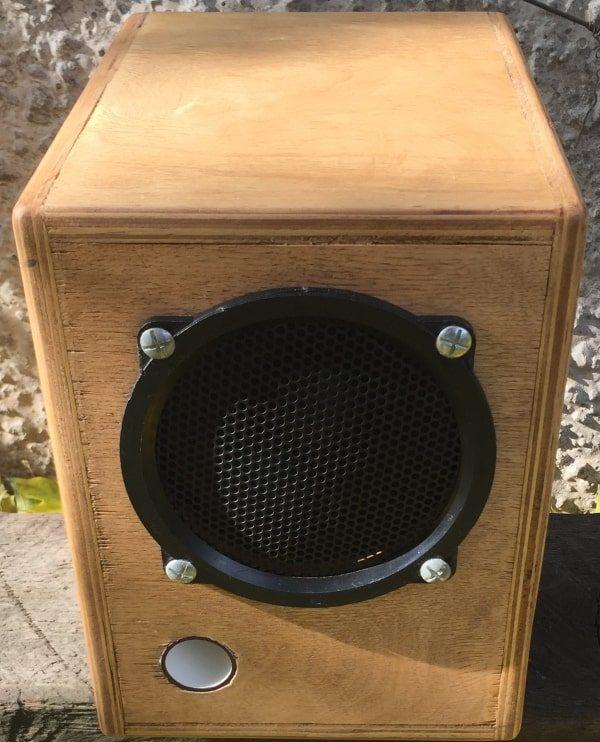

Изначально планировался корпус со щелевым фазоинвертором, но он занимает много объема, пришлось отказаться. Вместо щелевого применен круглый фазоинвертор с внутренним диаметром 28 мм от водопроводной трубы.

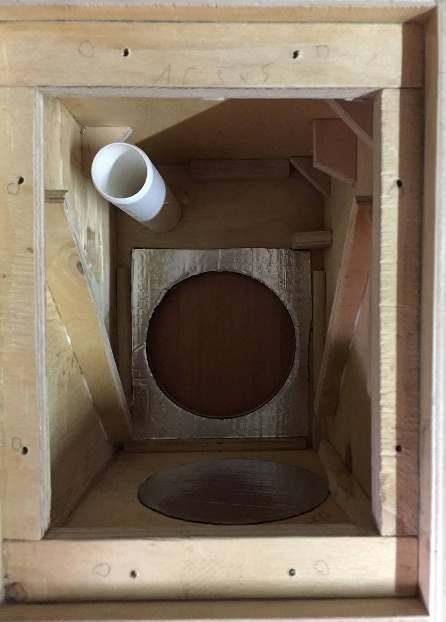

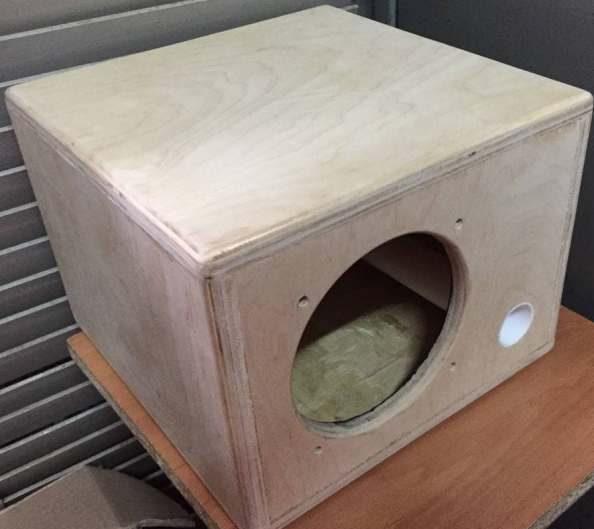

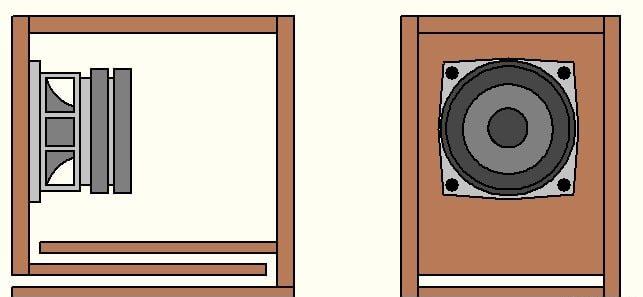

Под такие параметры Т-С корпус взял небольшого размера – 250х190х250 мм (ВхШхГ) с внутренним объемом 8,5 л. Корпус из фанеры толщиной 10 мм, внутри усилен распорками и дополнительными кусками фанеры и виброизоляции, все склеено на столярный клей, без саморезов. Учитывая распорки, большой магнит динамика, трансформатор, трубу фазоинвертора и прочую электронику, чистый объем для работы выходит около 6,5 л. Внутренней звукоизоляции нет.

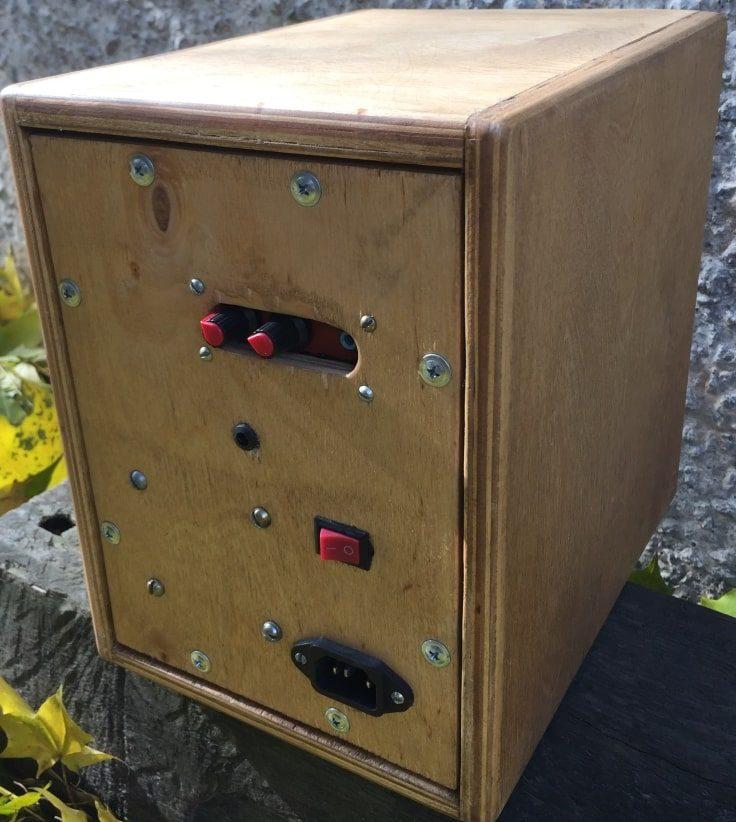

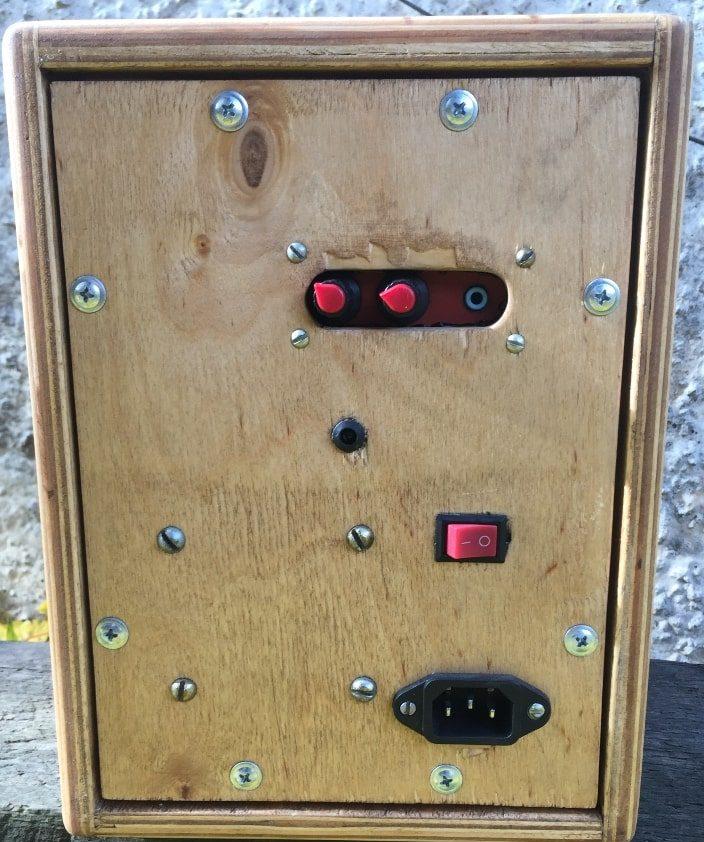

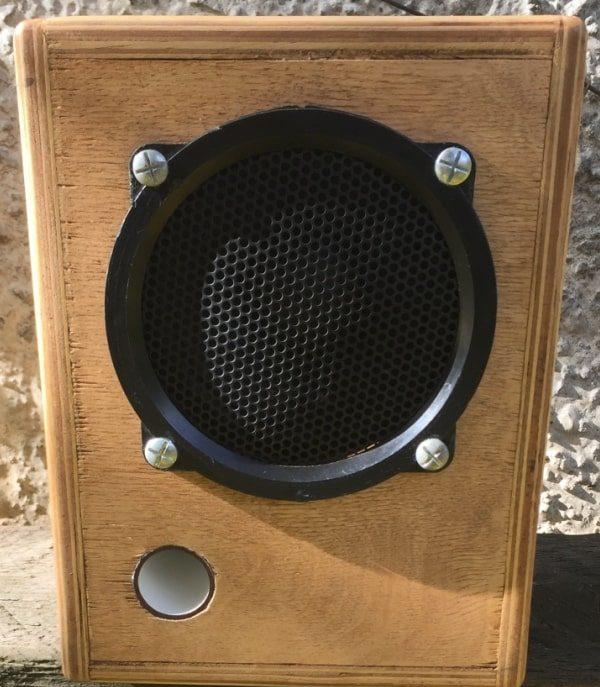

Задняя стенка съемная, крепится на саморезах. Динамик крепится изнутри корпуса и для лучшей герметизации под его посадочное отверстие доклеена виброизоляция (смола+алюминий).

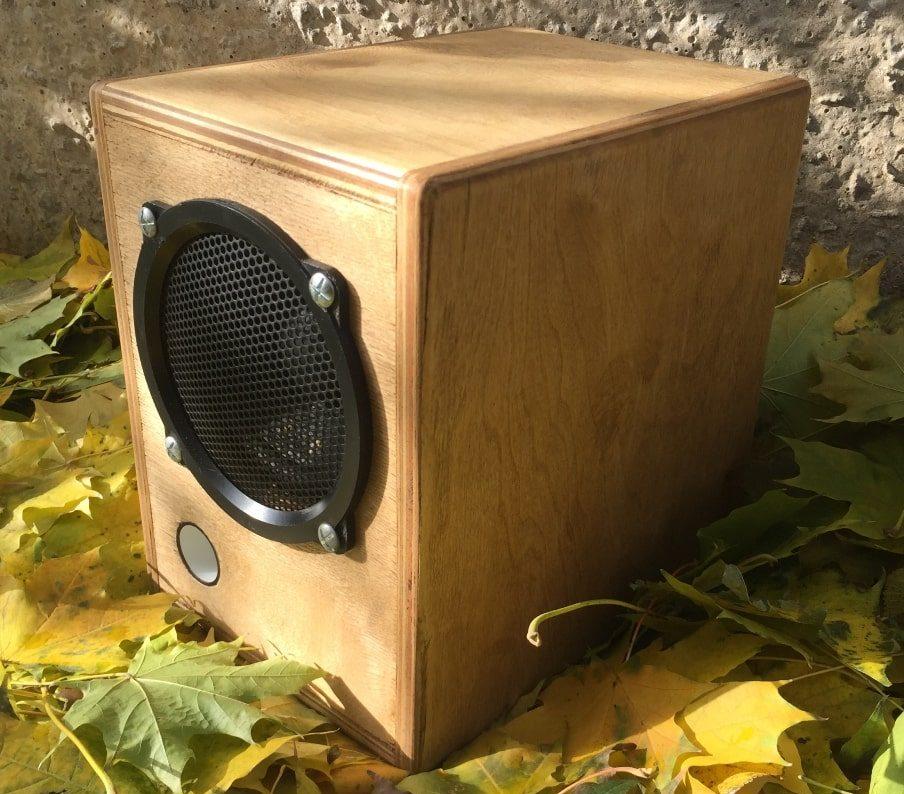

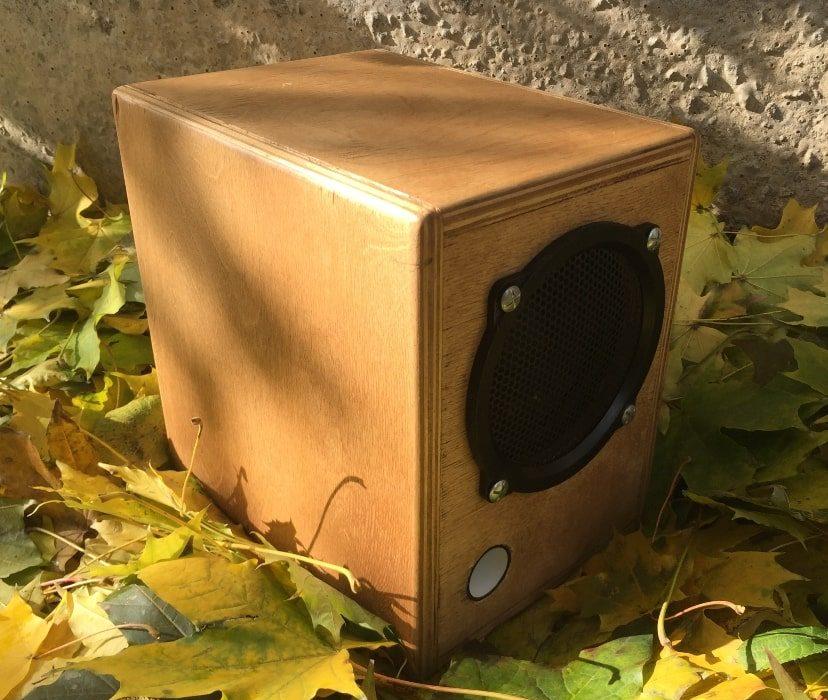

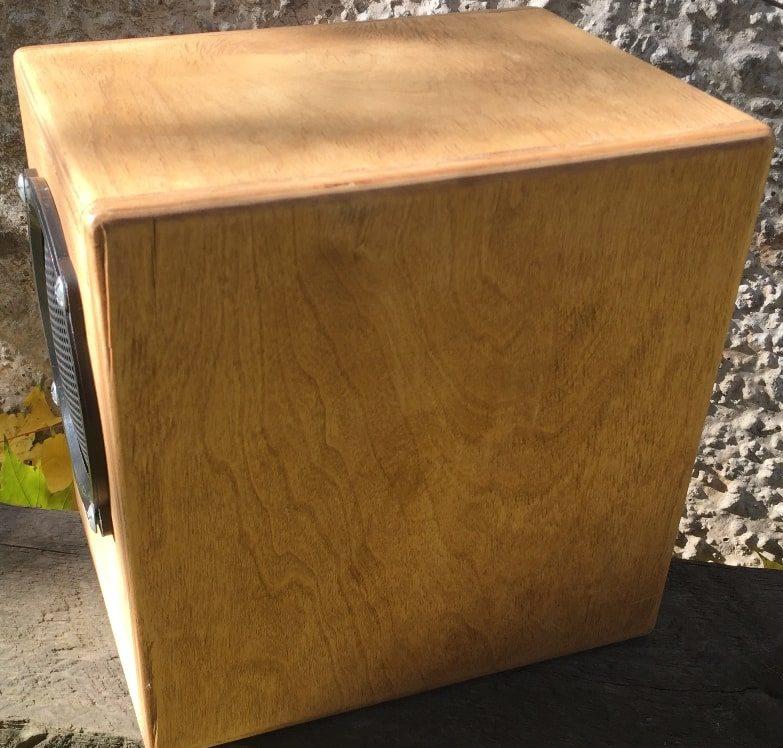

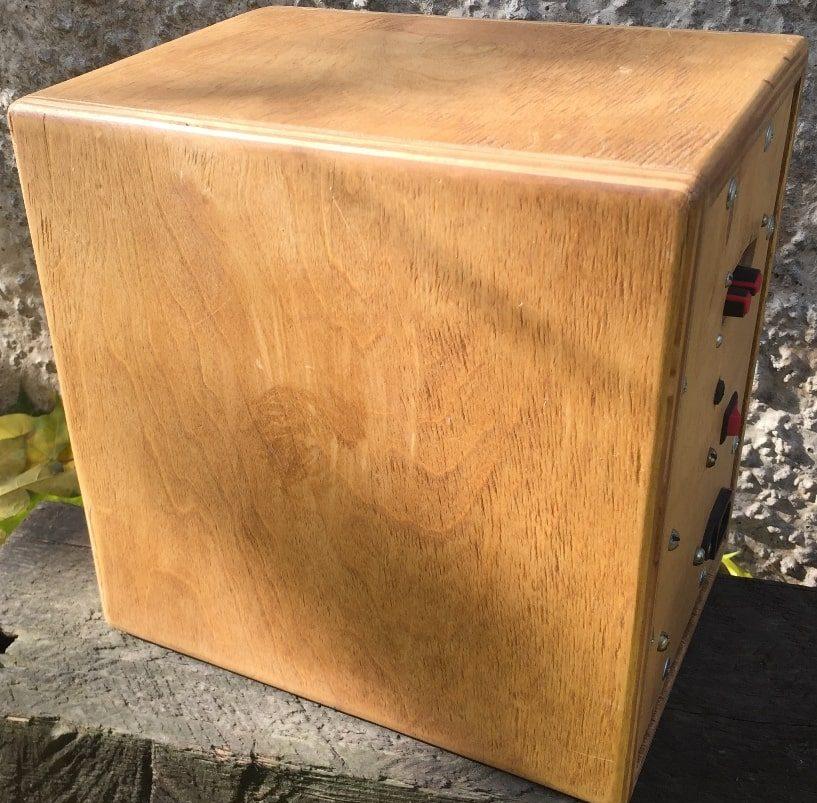

Внешне корпус покрыт маслом для дерева.

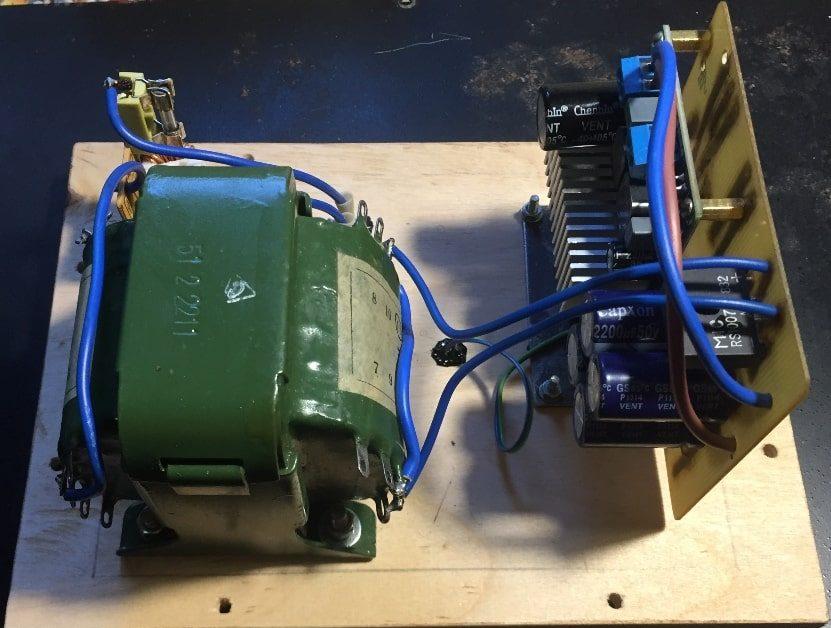

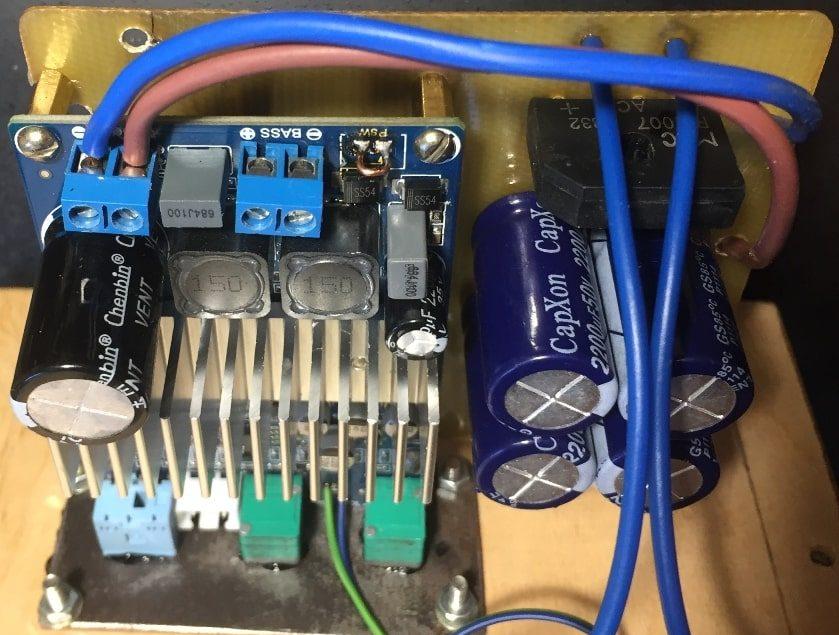

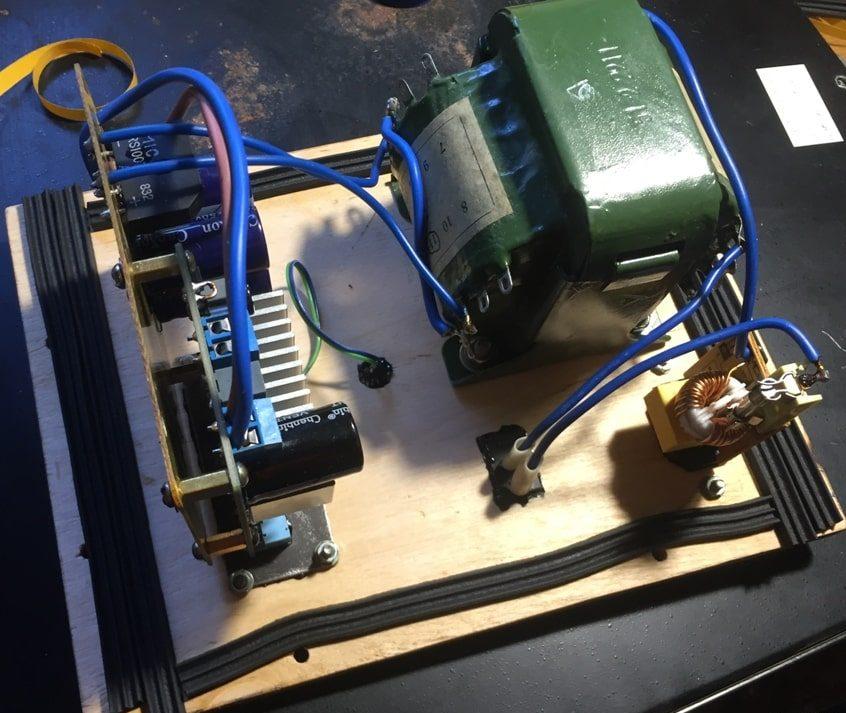

Плата усилителя класса D на TPA3116 заказана в Китае. Усилитель питается от постоянного однополярного источника питания 12-24 В, в моем случае это 20 В. Хотя для получения достаточной мощности вполне хватит и 12 В. На усилителе присутствует вход мини-джек 3,5 мм, регулировка громкости и частота среза. Все это выведено на заднюю панель через отверстие.

По периметру на заднюю панель наклеен уплотнитель для герметизации.

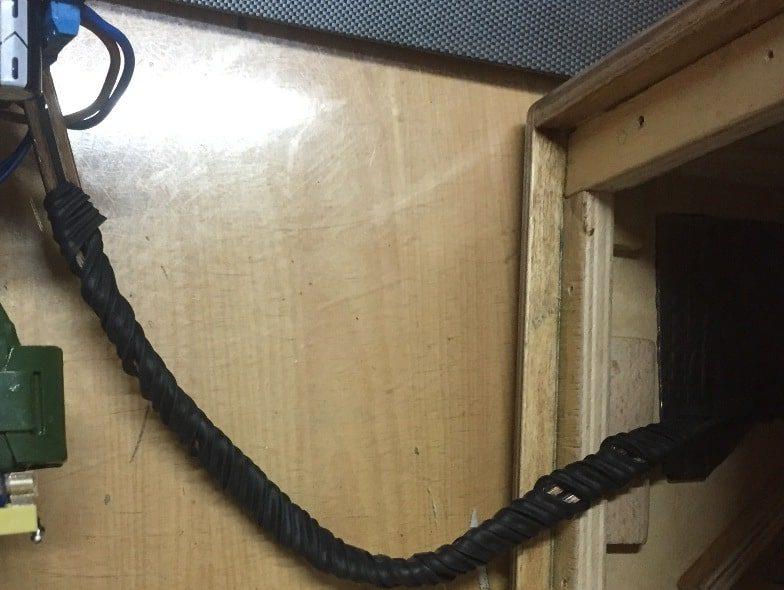

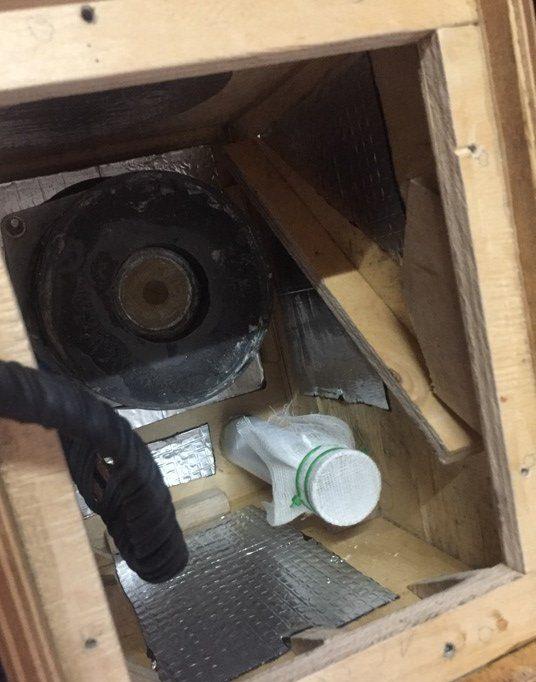

Шнур взял с запасом (50 см), чтобы было удобно при открытии, он обернут в уплотнитель. На трубу одета марля в 2 слоя, чтобы труба не свистела, так как ее диаметр небольшой, и это помогло.

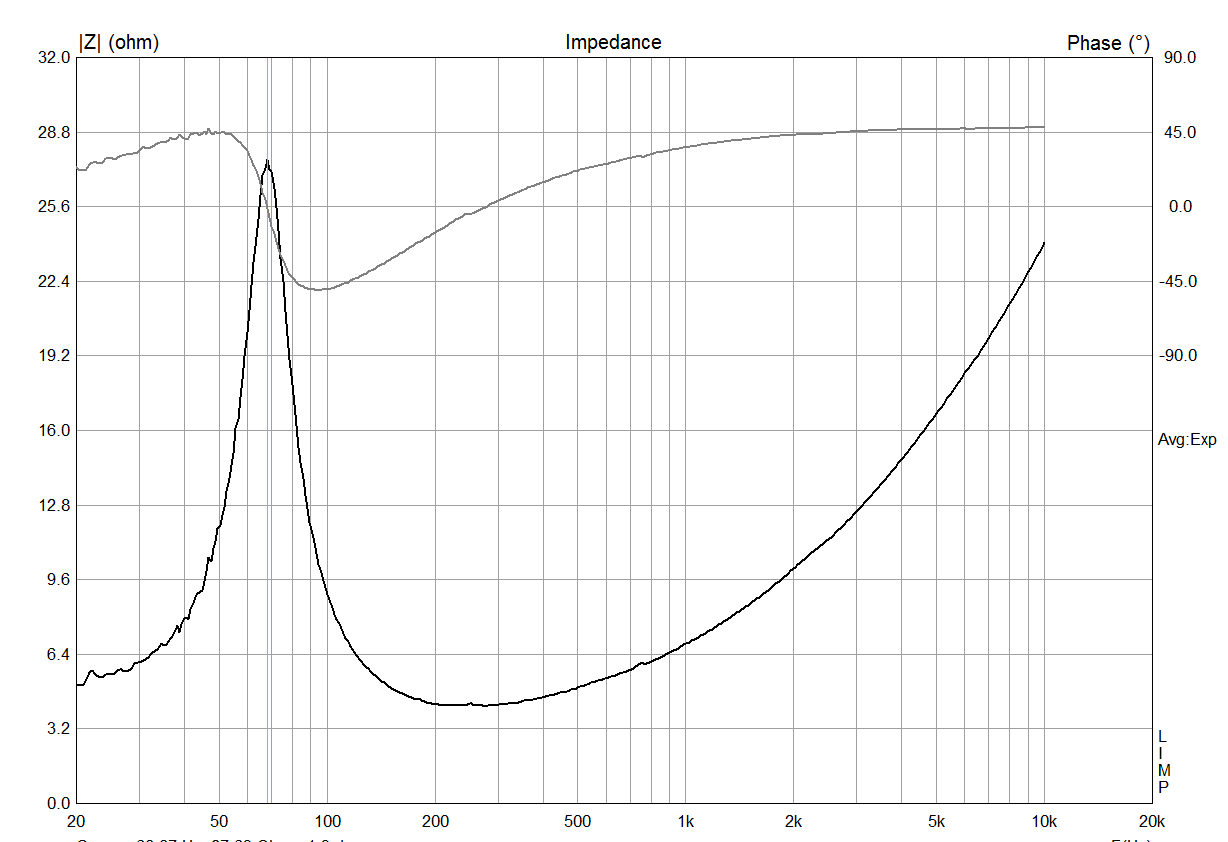

Резонанс в закрытом корпусе составляет 68 Гц.

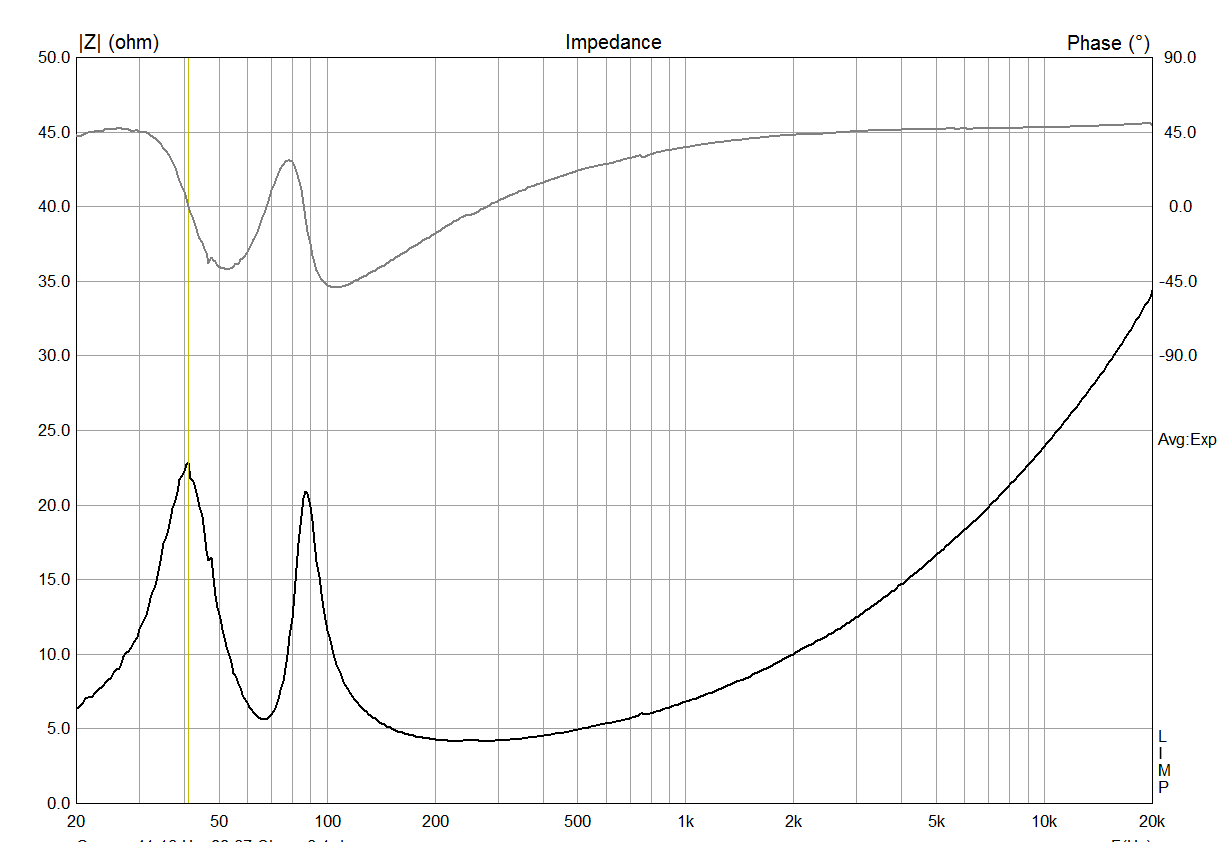

Труба длинной 150 мм и внутренним диаметром настроена на 36 Гц. Это очень низкая настройка с учетом резонанса в корпусе, но за счет среза верхних частот и запаса мощности самого динамика, он вытягивает и 30 Гц. Конечно при условии, что в комнате найдено подходящее место.

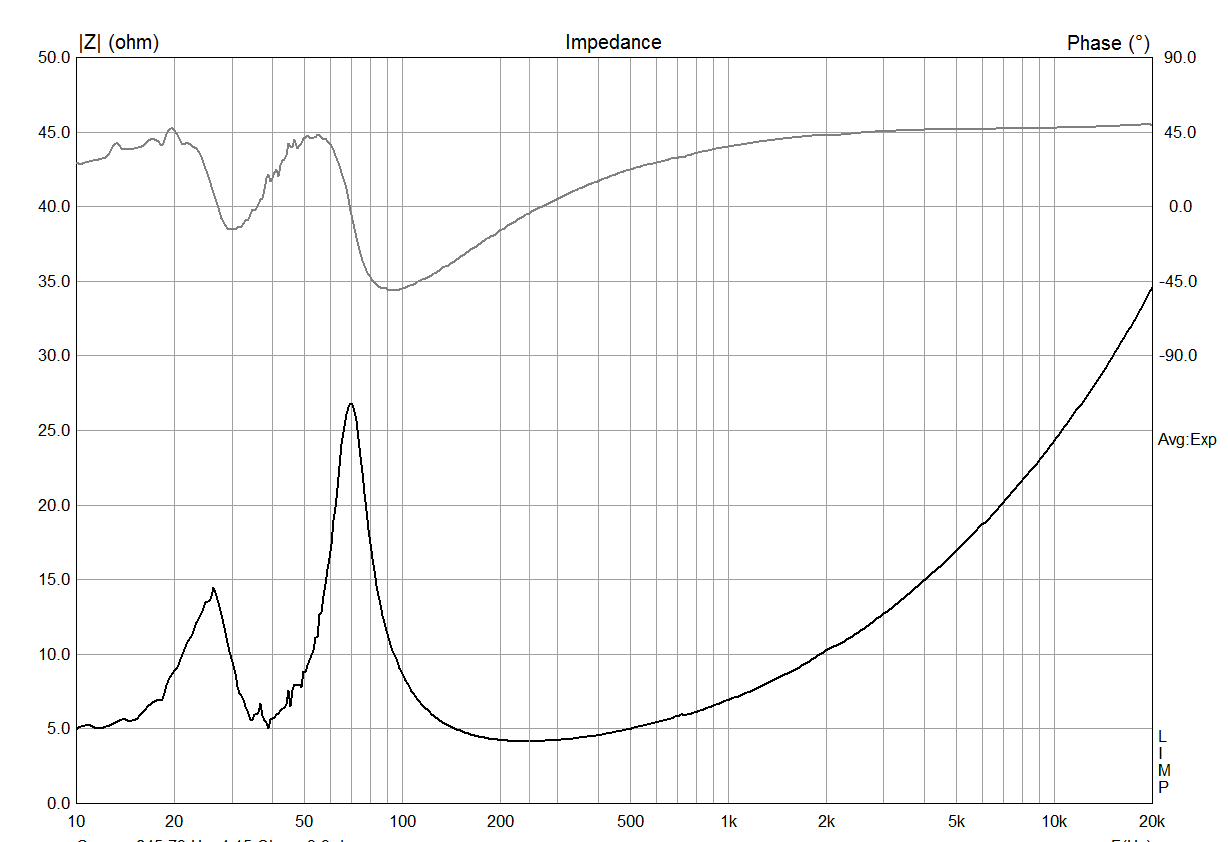

Пробовал настроить ее по двум одинаковым горбам. Длина трубы вышла 60 мм, настройка 67 Гц. По звуку на частотах 50 Гц и выше стало громче, но ниже 50 Гц полный провал. Никак не смог вытянуть низа, по этому оставил прежнюю трубу.

Диапазон частот: 30 – 150 Гц

Мощность: 35 Вт

Внешние размеры (ВхШхГ): 250х190х250 мм

Вес: 5 кг
