Небольшой НЧ динамик на базе 25ГДН и 35ГДН

Какой НЧ динамик получится, если на раму 25ГДН поставить магнитную цепь от 35ГДН? Мне было интересно, решил попробовать ради эксперимента, тем более, что в наличии была часть комплектующих для этого. По этой работе есть тема на нашем форуме, там можно задать все вопросы и просто почитать, как все происходило.

Запчасти для динамика:

• Магнитная цепь от 35ГДН-1-4. Она немного доработана, добавлено отверстие в керне диаметром 12 мм.
• Звуковая катушка родная к 35ГДН, но намотана на медном каркасе + стеклотекстолит.
• Рама 25ГДН-1, можно и от 20ГДС, разницы особо нет, разве что внешний вид будет немного отличаться.
• Диффузор от 35ГДН, пришлось подрезать по понятным причинам.
• Подвес резиновый размером 129х116х93х84 мм. Взял с максимально широкой волной (11,5 мм) которая была, чтобы обеспечить линейный ход. Но лучше взять еще больше.
• Центрирующая шайба от 35ГДН.
• Пыльник бумажный диаметром 50 мм.

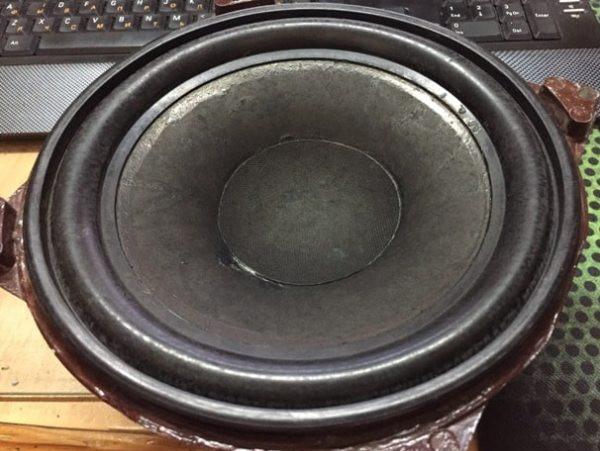

Замеченый 35ГДН с лопнутой рамой:

Новый подвес и пыльник:

Слева шайба от 25ГДн, справа 35ГДН, которую и поставил:

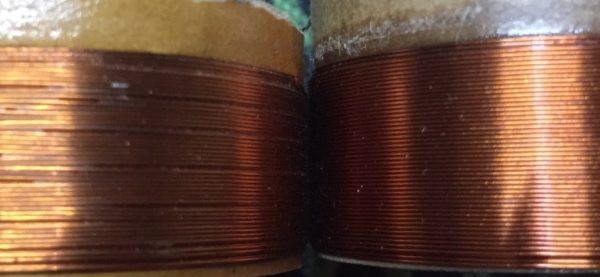

Звуковая катушка 35ГДН, справа на медной фольге (применена она):

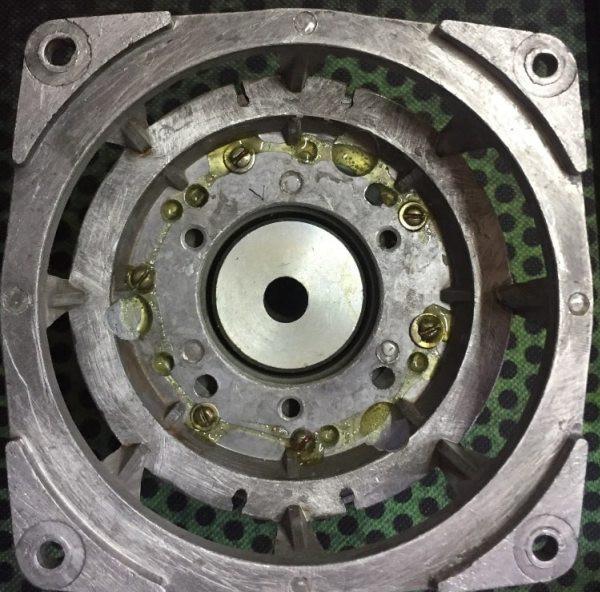

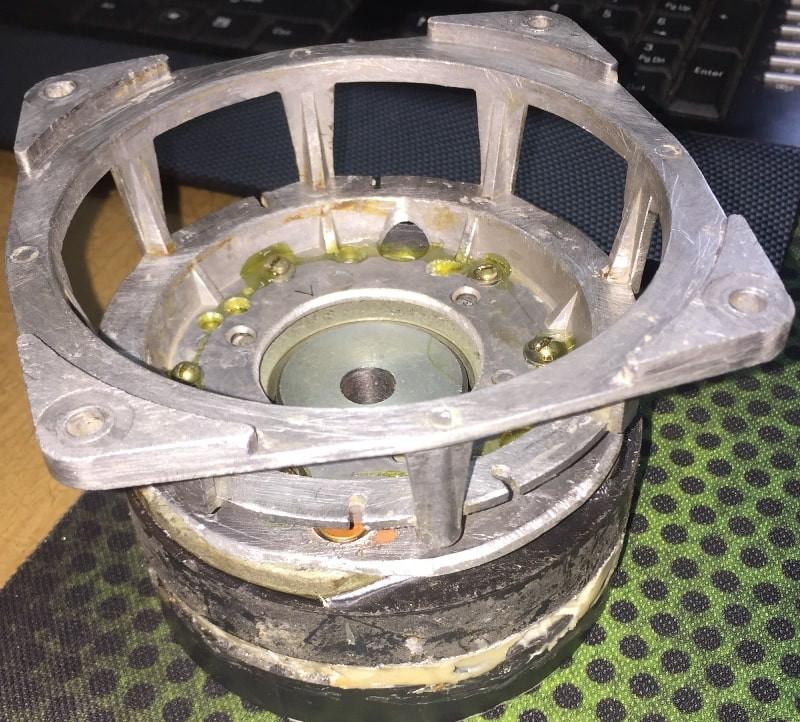

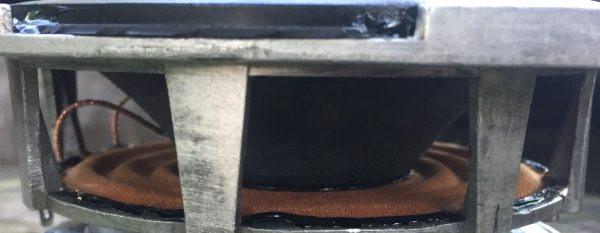

Рама 25ГДН. Здесь будут трудности. Отверстия в верхнем фланце магнитной системы 35ГДН оказываются на раме в местах ступеньки/перехода. По этому пришлось вырезать переходной фланец из рамы 10ГДШ. Можно попробовать просверить отверстия на ступеньках, спилить нижнюю часть рамы или сделать новые отверстия в верхнем фланце.

Взвешиваем:

• диффузор с подвесом – 18 г;
• центрирующая шайба – 1 г;
• звуковая катушка – 11 г (заводская – 7 г);
• пыльник – менее 1 г;
• рама с магнитом – 2,38 кг.

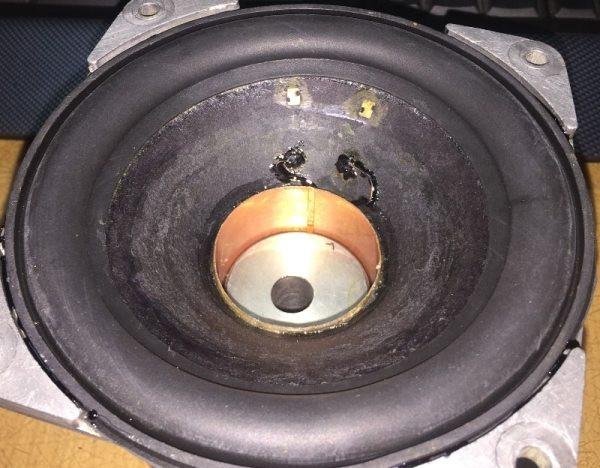

Последнее взвешивание подвижки перед поклейкой к раме показало 29 г. Склеил все в кучу. Через отверстие в керне воздух выдувается с характерными призвуками. Ход чистый.

Параметры Тиля-Смолла (метод добавочного объема):

Fs = 47,8 Гц
Re = 3,6 Ом
Le = 188 мкГн
L2 = 591 мкГн
R2 = 16,5 Ом
Qt = 0,33
Qes = 0,38
Qms = 3,12
Mms = 30,1 г
Rms = 2,9 кг/см
Cms = 0,36 мм/Н
Vas = 4 л
Sd= 88,25 cm²
Bl = 9,3 ТМ
ETA = 0.11 %
Lp (2,83В/м) = 86.1 дБ

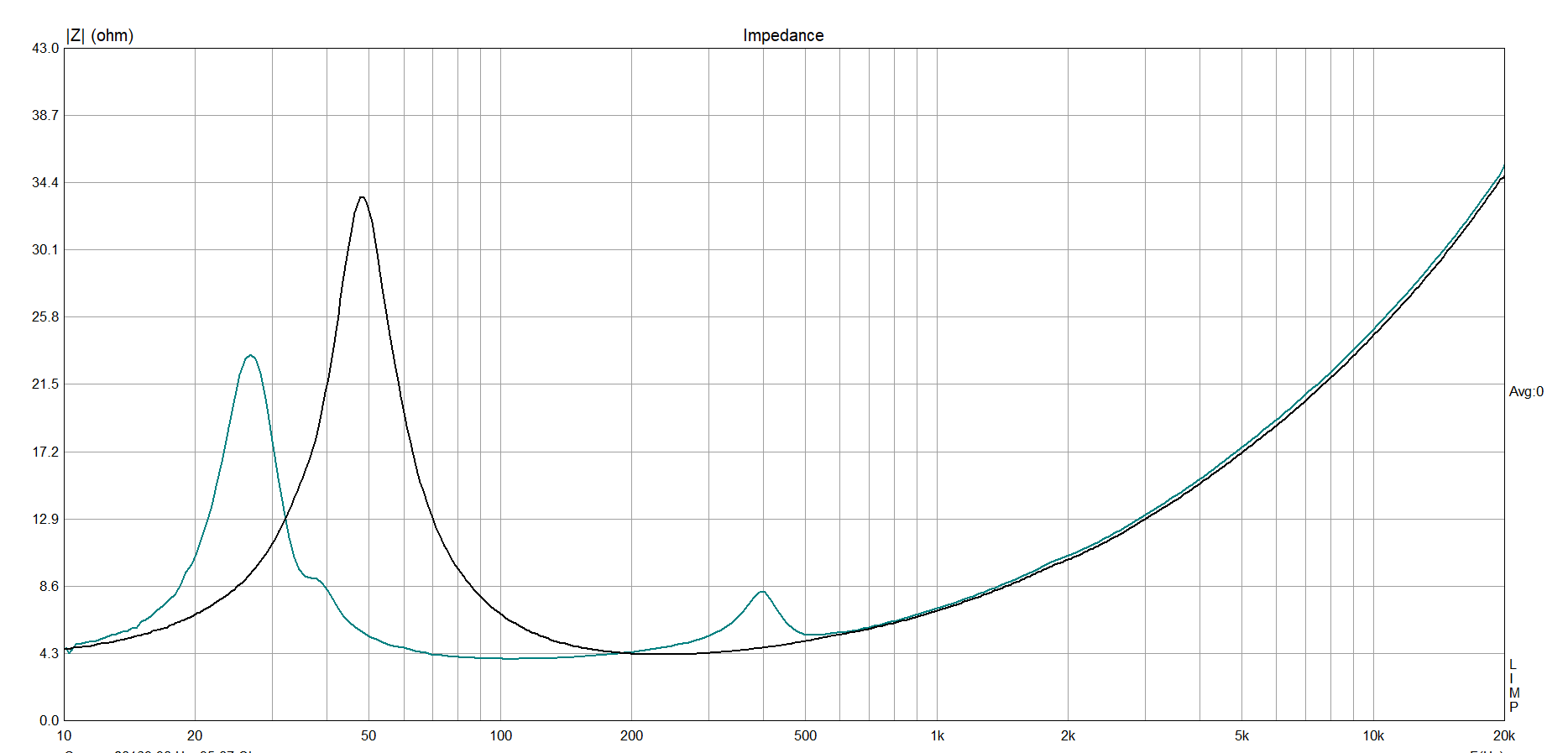

Объем ящика для измерений. Диаметр подвижной системы 106 мм. Импеданс в ящике и в свободном пространстве:

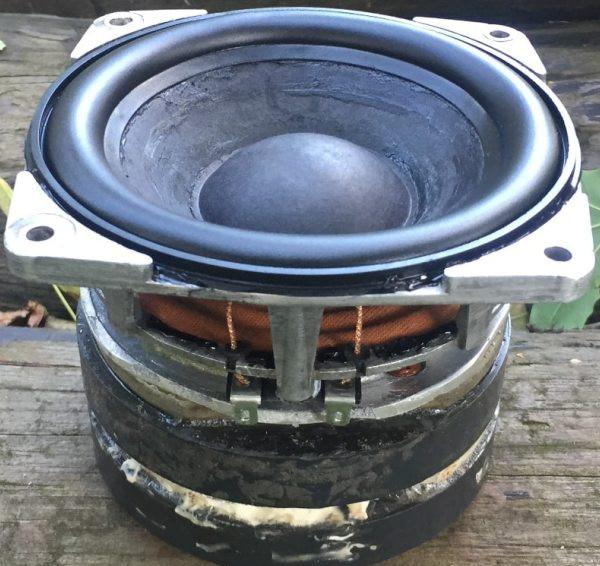

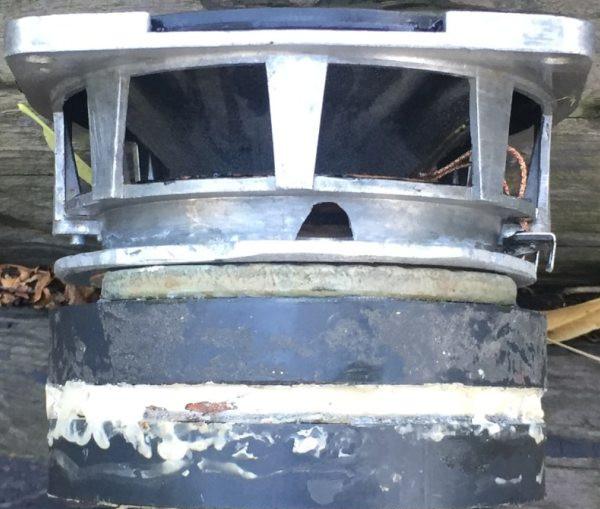

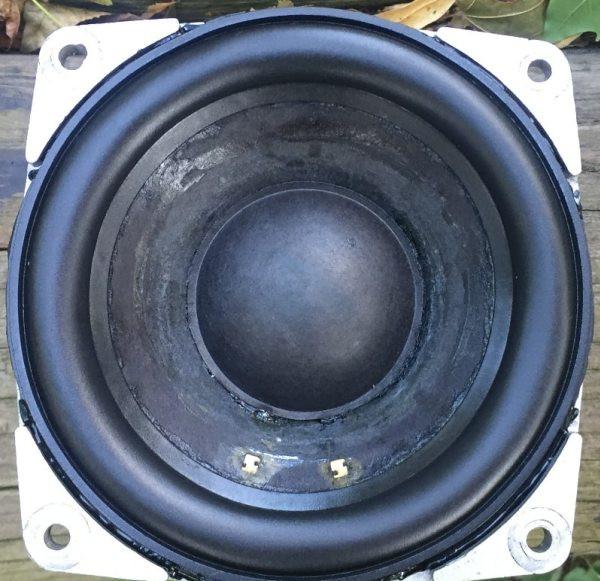

На вид получился страшненький, но это эксперимент, внешний вид меня особо не волновал. Скажу, что эксперимент удался, результатом доволен.

Латунная сетка на отверстии в керне (с авиационного бака):

Примене в крохотном сабвуфере, но об этом позже…
