Ненаправленный “МД-47” — это классический прибор, выпускавшийся с 1960 года Тульским заводом “Октава”. Он предназначался для комплектации бытовых магнитофонов и любительской звукозаписи, часто поставляясь в комплекте с магнитофонными приставками. Это устройство стало стандартом для своего времени, обеспечивая достойное качество записи для домашнего использования.

Микрофон МД-47 часто сравнивают с его предшественником МД-41 «Октава», который также широко применялся в советской аппаратуре. Однако МД-47 отличался улучшенной конструкцией корпуса и более современным для начала 60-х годов дизайном.

Микрофон МД-47 «Октава»: характеристики и описание

Технические характеристики МД-47

Основные параметры микрофона, определяющие его качество звучания и совместимость с магнитофонами:

• Рабочая полоса частот: 100 – 10000 Гц.
• Чувствительность: 15 мВ/Па (на нагрузке 0,5 МОм и частоте 1 кГц).

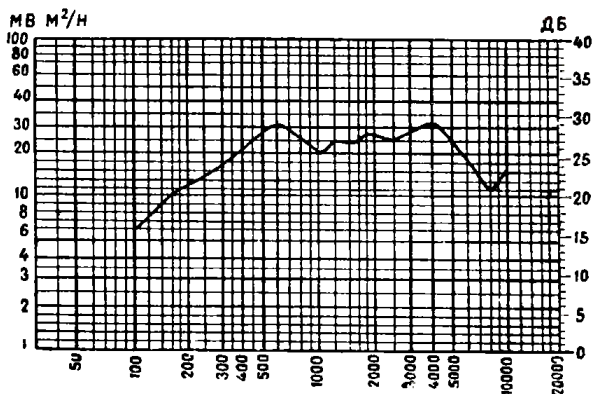

• Неравномерность частотной характеристики: 20 дБ в рабочем диапазоне.
• Габариты: 94х71х32 мм.
• Масса: 0,26 кг.

Для понимания принципов работы и ремонта подобных устройств полезно ознакомиться с конструкцией микрофона МД-66А «Октава», который использовался в более продвинутых моделях магнитофонов.

Описание микрофона МД-47 «Октава»

Комплектация микрофона МД-47 включает в себя несколько ключевых элементов, обеспечивающих его защиту и удобство использования:

1. Капсюль микрофона: размещен в пластмассовом корпусе. Внутри установлен выходной трансформатор, соединенный с одножильным гибким экранированным кабелем, заканчивающимся штекером.
2. Предохранительный чехол: защищает прибор от механических повреждений при транспортировке.

3. Инструкция: руководство по пользованию и подключению.

Важной особенностью является то, что разъемы микрофона могли быть двух типов в зависимости от года выпуска и партии. При подключении к современным или реставрированным магнитофонам стоит учитывать импеданс и тип разъема. Для сравнения с другими моделями того же периода можно изучить микрофон МД-57 «Октава».

Цветовая вариация

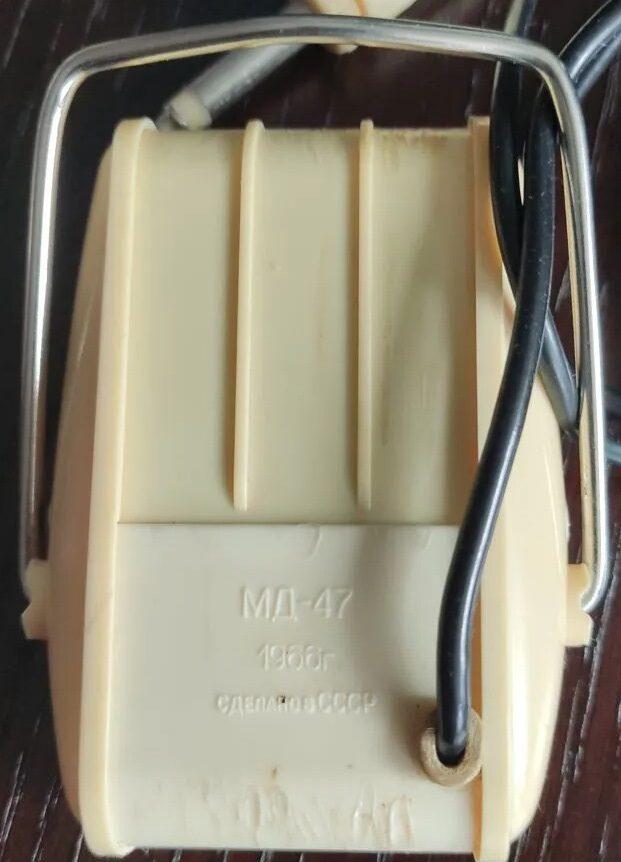

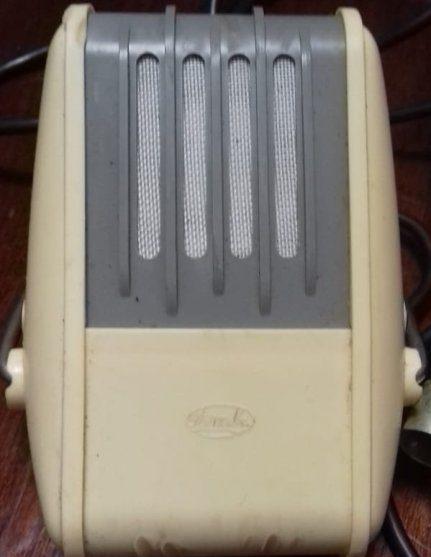

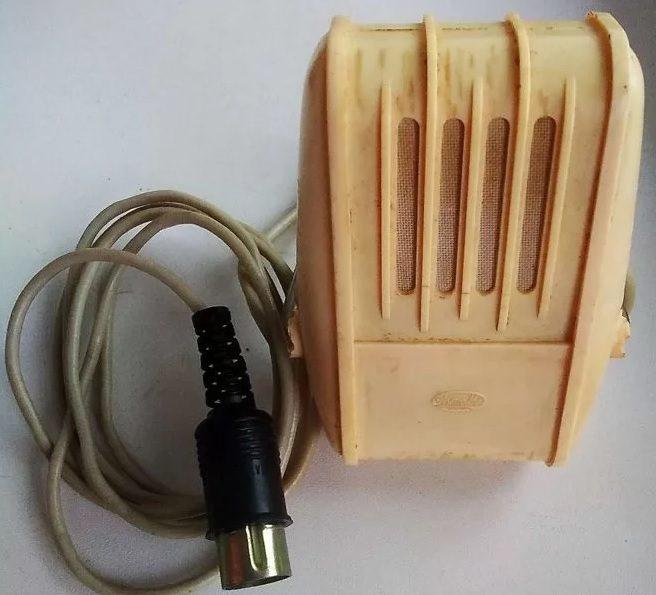

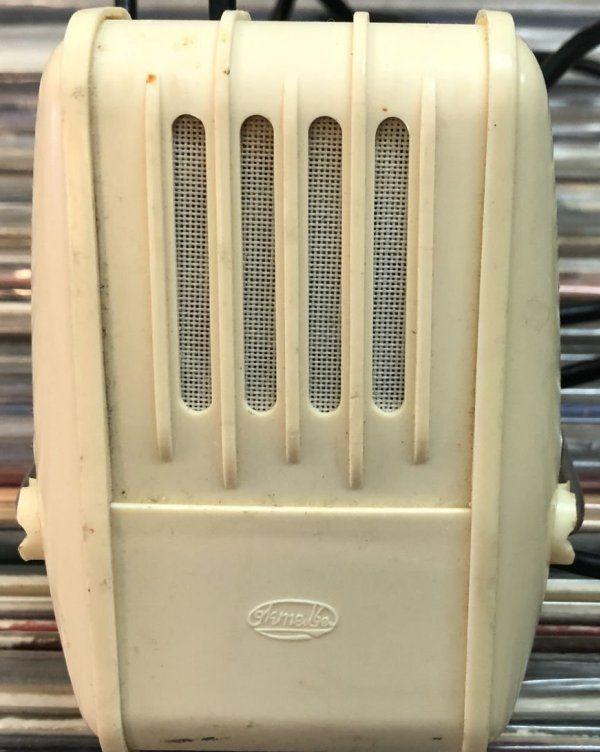

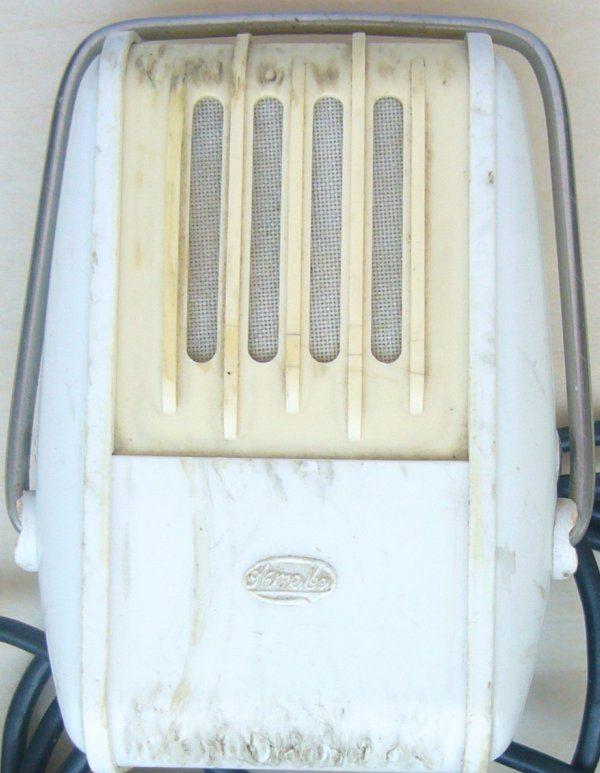

Микрофоны МД-47 выпускались в различных цветовых решениях, чтобы гармонично смотреться в корпусе магнитофона. Ниже представлены основные варианты исполнения:

Устройство мембраны

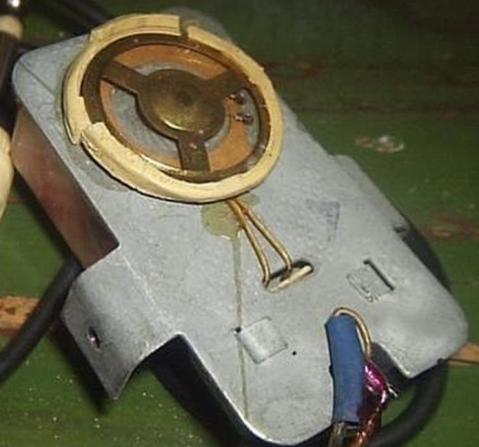

Качество записи напрямую зависит от состояния мембраны. Ниже представлено детальное изображение мембраны микрофона МД-47:
