Электродинамический микрофон МД-41 «Октава»: полное описание и параметры

Электродинамический катушечный «МД-41» — это легендарное устройство, выпускавшееся с 1955 года на Тульском заводе «Октава». Прибор был разработан специально для любительской звукозаписи и комплектовался с магнитофонами и магнитофонными приставками того времени. В отличие от современных студийных решений, МД-41 имел узкую полосу пропускания, что придавало голосу характерный «телефонный» оттенок, но для своего времени это было отличное решение. Для сравнения, более продвинутые модели, такие как МД-47 «Октава», предлагали чуть более широкий частотный диапазон, однако МД-41 оставался самым массовым микрофоном для бытовых магнитофонов.

Технические характеристики микрофона МД-41

Микрофон обладает специфическими параметрами, которые необходимо учитывать при подключении к современной технике или восстановлении старых магнитофонов. Высокое выходное сопротивление требует использования соответствующих усилителей.

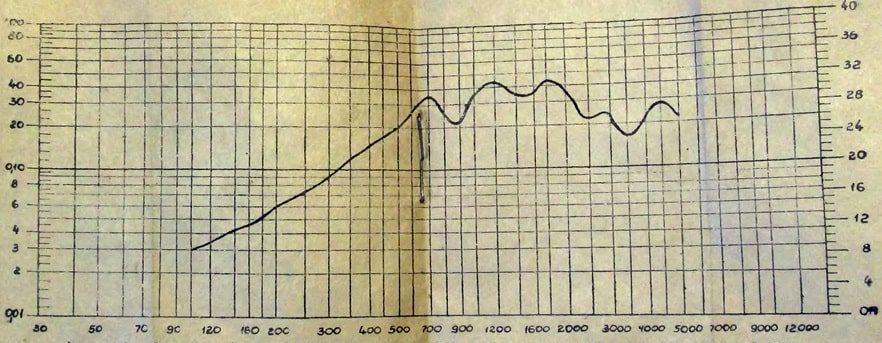

Рабочая полоса частот: 100 – 5000 Гц (узкая полоса, оптимизированная под речь).
Неравномерность АЧХ в диапазоне 100-5000 Гц: 25 дБ.

Чувствительность: 3 мВ/бар (достаточно высокая для электродинамических микрофонов того периода).
Выходное сопротивление: 30 кОм (требует согласования с входом магнитофона).
Сопротивление нагрузки: 0,5 мОм (вероятно, опечатка в документации, обычно указывается в кОм или МОм, но для данного устройства характерно высокое импедансное подключение).

Габаритные размеры (ВхДхШ): 85х94х68 мм.
Вес: 0,6 кг.

Конструкция и принцип работы

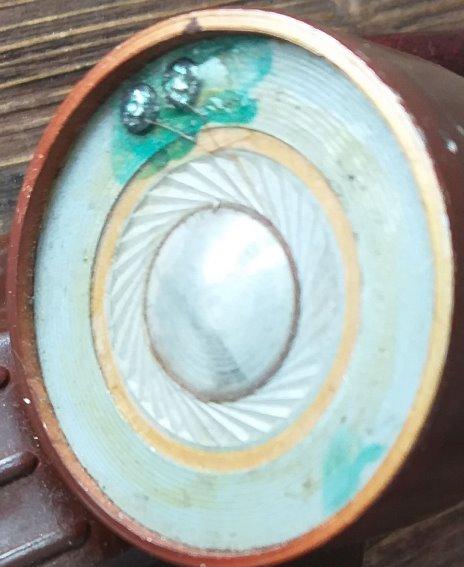

Сердцем микрофона является электродинамическая система. Магнитная цепь построена на основе кольцевого магнита, что обеспечивало стабильность магнитного потока и компактность конструкции. Подвижная система представляет собой диафрагму из стирофлекса толщиной всего 50 микрон. К этой легкой диафрагме приклеена катушка, намотанная из двух слоев провода ПЭЛ диаметром 0,05 мм. Такая конструкция обеспечивала хорошую чувствительность при относительно низком качестве записи, характерном для бытовых магнитофонов 50-60-х годов.

Где применялся микрофон МД-41

Микрофон МД-41 был неотъемлемой частью комплектов многих популярных магнитофонов, таких как «Тула», «ВЭФ» и «Ока». Он использовался для записи домашних аудиокниг, интервью и вокальных выступлений. Если вы ищете микрофон для ретро-магнитофона, МД-41 является идеальным оригинальным вариантом. Однако, если вам нужен более современный аналог для работы с компьютером, стоит обратить внимание на Baltlines Audio Sonicsound S-300F-1, который имеет более низкий импеданс и подходит для современных интерфейсов.

Комплектация и использование

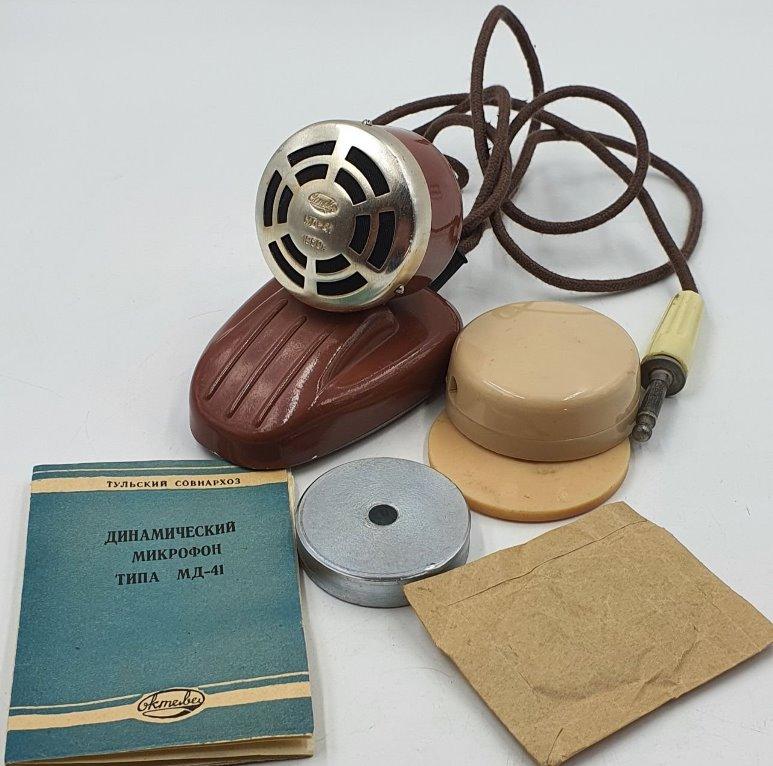

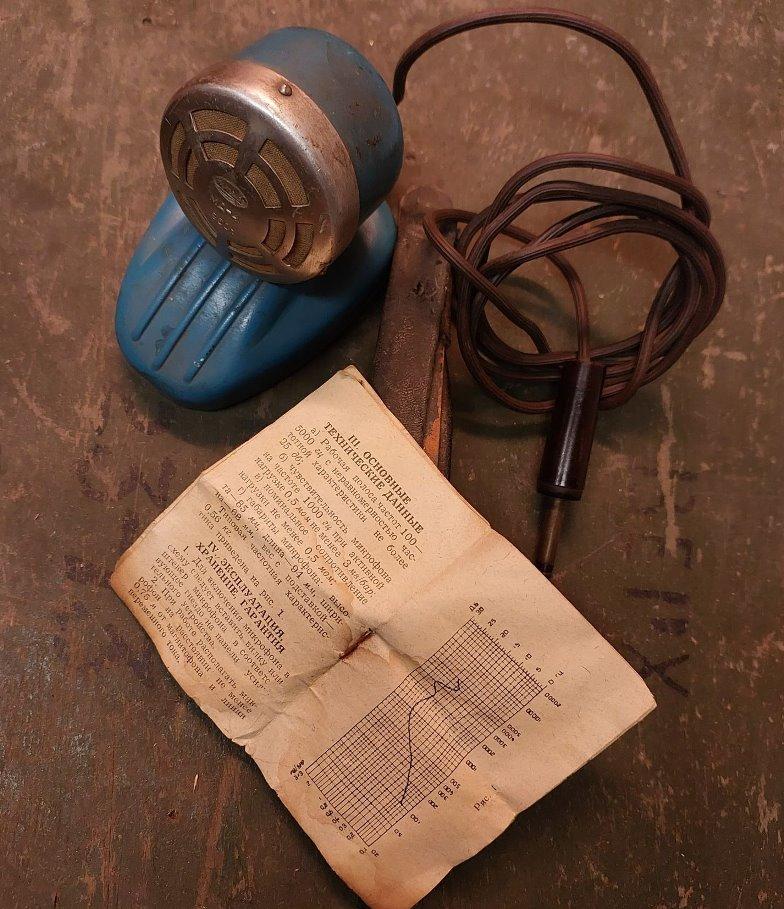

Микрофон выпускался в следующем комплекте:

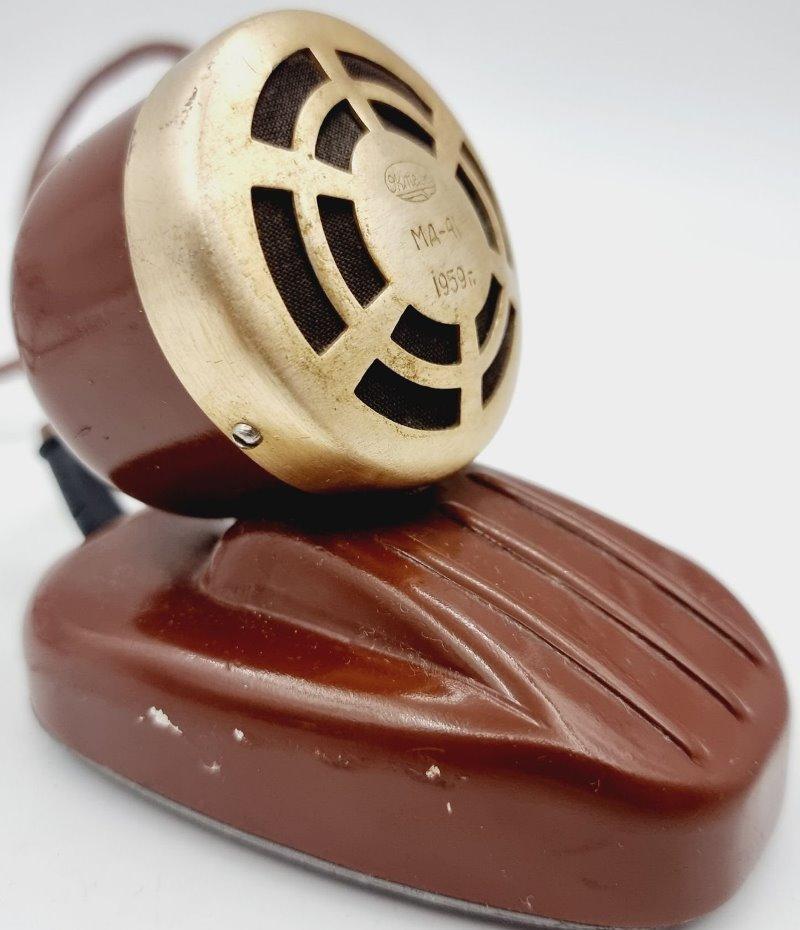

капсюль микрофона в кожухе на настольной подставке с постоянным углом наклона, внутри которого находится тороидальный трансформатор;
одножильный гибкий экранированный провод с трехштырьковой вилкой или двухпроводным штекером на конце;
инструкция.

Подставка обеспечивает стабильное положение микрофона во время записи, что было особенно важно для любительских магнитофонов, не имевших встроенных микрофонов. Трансформатор внутри подставки служил для согласования высокого выходного сопротивления микрофона с входным сопротивлением магнитофона, что позволяло получить максимальный уровень сигнала.

Для тех, кто увлекается восстановлением советской аудиоаппаратуры, важно знать, что микрофоны этого периода часто имеют схожую конструкцию. Если вы работаете с другими моделями, например, МД-201 «Октава», принципы подключения и обслуживания будут во многом аналогичны. Оригинальные инструкции и паспорта на микрофоны СССР можно найти в тематических сообществах.
