Маяк-010-стерео – легенда советского Hi-Fi: характеристики и описание

В 1983 году Центральное конструкторское бюро бытовой аппаратуры магнитной записи (базировалось в Киеве и работало в тесной связке с киевским заводом «Маяк») совместно с Пензенским научно-исследовательским институтом электронно-механических приборов спроектировали кассетный магнитофон высшего класса «Маяк-010-стерео». Это была знаковая модель, одна из первых в СССР, обеспечивающая качество записи и воспроизведения уровня Hi-Fi. Магнитофон был выпущен малым тиражом. С 1986 года на базе этой модели выпускалась усовершенствованная модификация «Маяк-011-стерео».

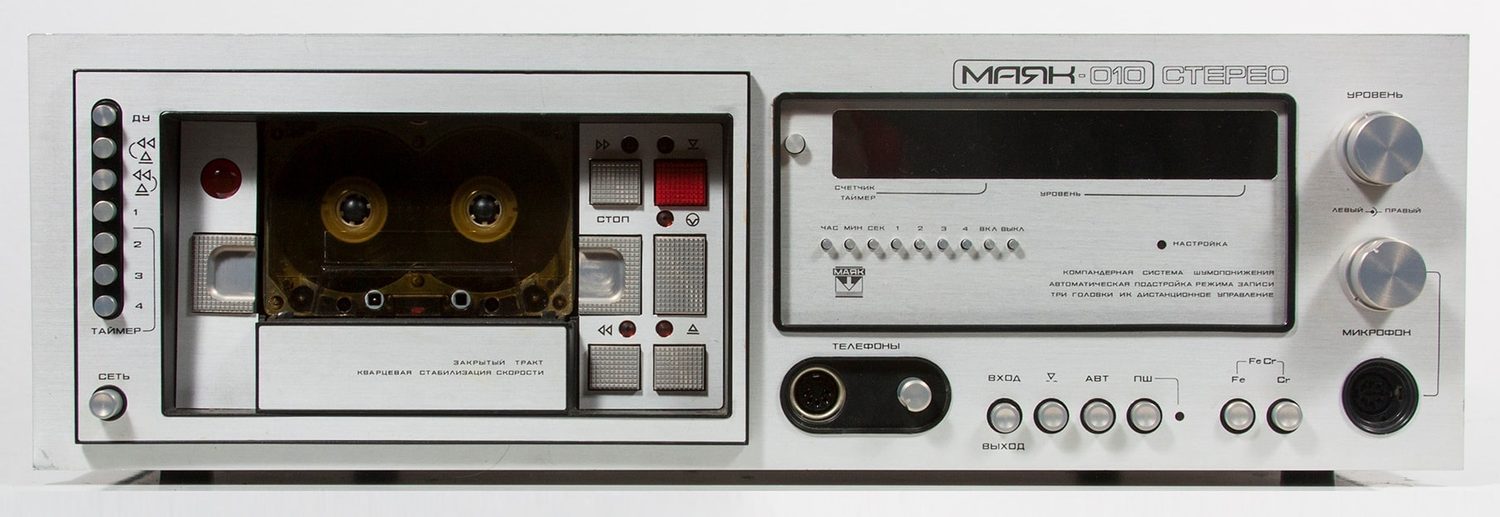

Маяк-010-стерео

Характеристики Маяк-010-стерео:

Частотный диапазон на ленте А4213-3Б: 31,5 – 18000 Гц

Скорость движения магнитной ленты: 4,76 см/с (±0,7%)

Коэффициент детонации: ±0,15%

Коэффициент гармоник на линейном выходе: 1,5%

Относительный уровень шумов и помех в канале записи-воспроизведения: -58 дБ

Относительный уровень шумов и помех в канале записи-воспроизведения с шумопонижением: -80 дБ

Чувствительность основного входа магнитофона: 200 мВ

Чувствительность входа для подключения микрофона: 0,08 мВ

Номинальное напряжение на линейном выходе: 500 мВ

Мощность, потребляемая от сети: 55 ВА

Габаритные размеры (ШхВхГ): 460×150×340 мм

Вес: 10 кг

Для реализации высоких параметров необходимо исполь­зовать совместно с магнитофоном усилители низкой частоты выс­шего класса Бриг-001, Одиссей-001, Радиотехника-001 с акустическими системами 35AC-201. В магнитофоне предусмотрен контроль записываемых и воспро­изводимых сигналов по обоим каналам на головные стереотелефоны ТДС-3 или аналогичные.

Маяк-010-стерео

Аппарат рассчитан на работу с кассетами МК-60 и МК-90 (типы лент А4212-3Б, А4205-3). Конструкция предусматривает использование внешнего усилителя мощности. Помимо стандартных функций (перемотка, пауза, автостоп), модель оснащена продвинутыми для своего времени опциями:

  • электронным счетчиком расхода ленты;
  • люминесцентным индикатором уровней;
  • возможностью микширования сигналов (запись с микрофона и других источников);
  • раздельной и синхронной регулировкой уровня записи.

Инструкция и схемы

Фото: deluxesound.com.ua
