Pioneer RS-A2 — цифровой интегрированный усилитель системы Optical Digital Reference (ODR), выпущенный Pioneer в 1993 году. Внутри — оптический цифровой вход и выход, DSP с поканальным кроссовером и ЦАП PCM1702, а выходной каскад работает в классе A и отдаёт до 100 Вт на канал. Парную модель RS-A1 Pioneer обозначила как «pure class A», а RS-A2 — как «class A» при большей мощности. Ниже — характеристики из сервис-мануала CRT1540, разбор по платам и практические советы по эксплуатации и покупке.
Главное
- Pioneer RS-A2 — цифровой интегрированный усилитель системы ODR с оптическим входом, DSP-обработкой и каскадом класса A.
- 100 Вт × 2 максимум и 50 Вт × 2 при 4 Ом: диапазон 5 Гц – 100 кГц, искажения 0,002%, сигнал/шум 106 дБ.
- 44,1 кГц — частота дискретизации, а поканальная сеть SUBWOOFER/LOW/MID/HIGH имеет фильтры до −36 дБ/окт. и задержки 0–10 мс.
- 5,4 кг и габариты 280 × 86,5 × 260 мм; предохранители RS-A2 — 30 А в блоке и 30 А в силовом проводе.
- RS-A1 отличается режимом «pure class A» и меньшей мощностью (30 Вт × 2 максимум), тогда как RS-A2 мощнее и обозначен как «class A».
Что такое Pioneer RS-A2?
Pioneer RS-A2 — цифровой интегрированный усилитель Pioneer из системы Optical Digital Reference (ODR), выпущенный в 1993 году. Титульный лист сервис-мануала обозначает его как Digital «Class A» Integrated Amplifier, а парную модель RS-A1 — как Digital «Pure Class A» Integrated Amplifier. Усилитель принимает цифровой сигнал по оптике, обрабатывает его встроенным DSP и усиливает уже аналоговый сигнал каскадом класса A. В системе ODR это финальное звено тракта перед акустикой.
Передняя панель Pioneer RS-A2 несёт значок ODR, а на нижней кромке закреплён шильдик Carrozzeria — под этим брендом Pioneer продавал технику на японском рынке. Надписи Class A и RS-A2 на крышке прямо указывают на класс работы выходного каскада и модель. По расположению кнопок и индикатора видно, что управление рассчитано на скрытую установку. Для салона устройство не предназначено и обычно размещается в багажнике.
Серия RS относится к флагманской автомобильной линии Pioneer начала 1990-х годов и работает только в связке с остальными компонентами ODR. Источником сигнала служат ODR-проигрыватель компакт-дисков или цифровой эквалайзер, соединённые оптикой и шиной IP-BUS. Владельцы ценят серию за полностью цифровой тракт и редкое для автозвука исполнение класса A. Покупайте её как часть системы, а не как отдельный усилитель.
Ключевые характеристики Pioneer RS-A2
Характеристики Pioneer RS-A2 приведены по сервис-мануалу CRT1540 (Pioneer, октябрь 1993) для исполнений UC и EW. Все значения относятся именно к RS-A2, а не к парному RS-A1: у моделей разная выходная мощность, разные предохранители и разное питание каскадов. Сводная таблица ниже помогает быстро сравнить усилитель и проверить конкретный экземпляр. Сверяйте маркировку модели на шильдике перед покупкой.
| Параметр | Значение |
|---|---|
| Тип | Цифровой интегрированный усилитель системы ODR |
| Годы выпуска | 1993 (по сервис-мануалу CRT1540) |
| Питание | DC 14,4 В (допустимо 10,8–15,6 В), минус на массе |
| Ток потребления | 13,0 А при 4 Ом (на мощности); 1,5 А без сигнала |
| Максимальная мощность | 100 Вт × 2 / 200 Вт × 1 |
| Долговременная мощность | 50 Вт × 2 (4 Ом, 0,01%, 20 Гц – 20 кГц) |
| EIA / DIN | 80 Вт × 2 (2 Ом) / 160 Вт × 1 (4 Ом, DIN45500) |
| Частотный диапазон | 5 Гц – 100 кГц (+0, −1 дБ) |
| Коэффициент искажений | 0,002% (10 Вт, 1 кГц) |
| Сигнал/шум | 106 дБ (IHF-A, UC / IEC-A, EW) |
| Сопротивление нагрузки | 4 Ом (допустимо 2–8 Ом) |
| Скорость нарастания, демпфирование | 30 В/мкс; 600 |
| Частота дискретизации | 44,1 кГц |
| Цифровые вход/выход | Оптический вход / оптический выход |
| Предохранители | Основной 30 А; силовой провод 30 А |
| Габариты и масса | 280 × 86,5 × 260 мм; 5,4 кг |
Таблица показывает, что Pioneer RS-A2 — усилитель с очень широкой полосой и высокой линейностью, а не «громкий» аппарат для повседневной системы. Заявленные 0,002% искажений и 106 дБ сигнал/шум достижимы только при исправном питании и корректной нагрузке. Допустимые 2 Ом дают запас для низкоомной акустики. Не превышайте указанный ток и используйте провод достаточного сечения.
RS-A1 и RS-A2: чем отличаются модели серии
RS-A1 и RS-A2 серии Pioneer ODR различаются прежде всего режимом выходного каскада и мощностью. RS-A1 обозначен как Digital «Pure Class A» Integrated Amplifier, а RS-A2 — как Digital «Class A» Integrated Amplifier. При этом RS-A2 мощнее: 100 Вт × 2 против 30 Вт × 2 у RS-A1. Младший по режиму аппарат оказался старшим по отдаче, и это ключевой момент выбора.
| Параметр | RS-A1 | RS-A2 |
|---|---|---|
| Обозначение | Digital «Pure Class A» Integrated Amplifier | Digital «Class A» Integrated Amplifier |
| Максимальная мощность | 30 Вт × 2 / 60 Вт × 1 | 100 Вт × 2 / 200 Вт × 1 |
| Долговременная мощность | 15 Вт × 2 (4 Ом, 0,01%) | 50 Вт × 2 (4 Ом, 0,01%) |
| DIN на 4 Ом (мост) | 60 Вт × 1 | 160 Вт × 1 |
| Допустимая нагрузка | 4 Ом (1–8 Ом) | 4 Ом (2–8 Ом) |
| Сигнал/шум | 102 дБ | 106 дБ |
| Разделение каналов | 80 дБ | 75 дБ |
| Выход DC/DC (VH) | ±14 В | ±24 В |
| Основной предохранитель | 20 А | 30 А |
| Ток потребления | 7,5 А | 13,0 А |
Разница в мощности объясняется режимом: «pure class A» в RS-A1 требует большого тока покоя, который Pioneer ограничил по выходной мощности, чтобы снизить нагрузку на питание. RS-A2 в классе A отдаёт заметно больше и потому сильнее греется и потребляет до 13 А. В нашей практике RS-A1 чаще выбирают под чувствительную акустику фронта, а RS-A2 — под басовое звено. Согласуйте выбор с возможностями генератора автомобиля.
Как устроен цифровой тракт RS-A2?
Цифровой тракт Pioneer RS-A2 начинается с оптического входа и заканчивается аналоговым выходом на усилительный каскад. Сигнал проходит схему формирования импульсов на микросхеме TC74HCU04AF, затем цифровой интерфейсный приёмник CD0044AF и попадает в DSP PD0100A. Далее следуют цифровой фильтр PDM53AM и ЦАП PCM1702UK. Такой порядок подтверждается блок-схемой сервис-мануала.

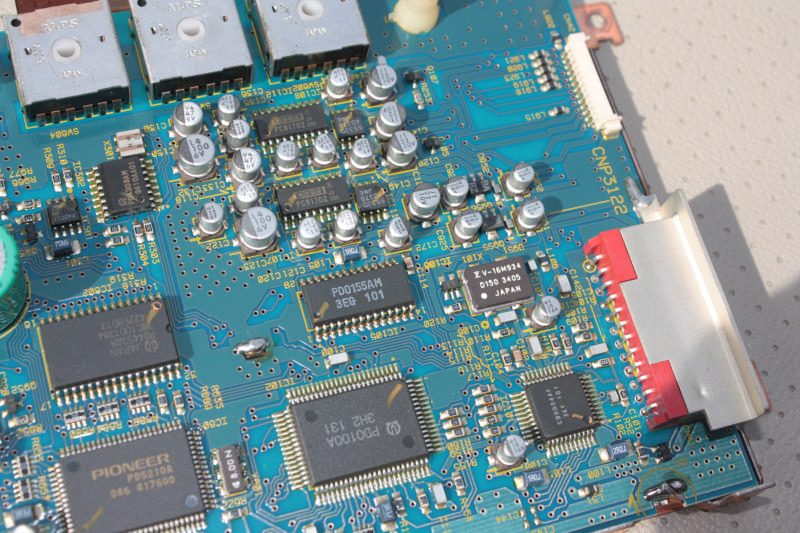

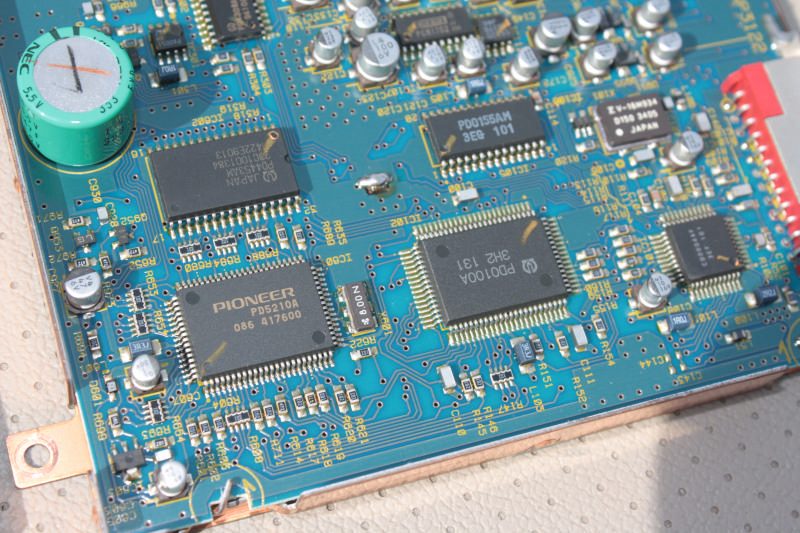

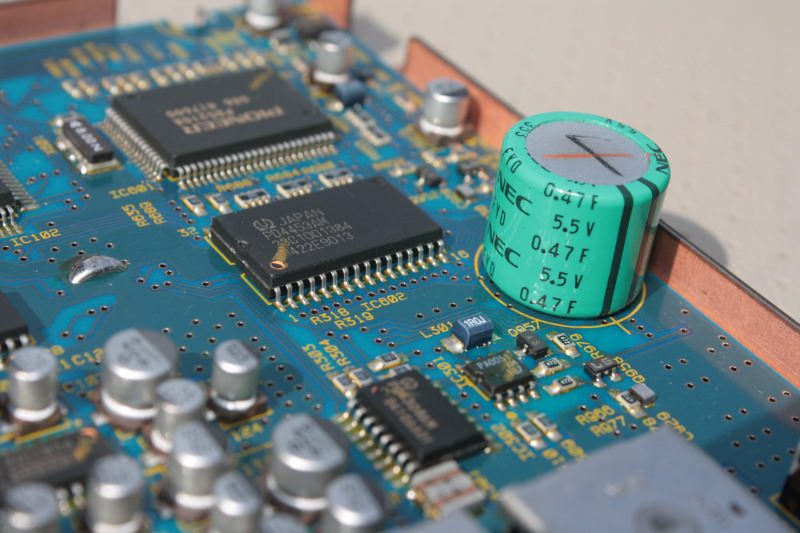

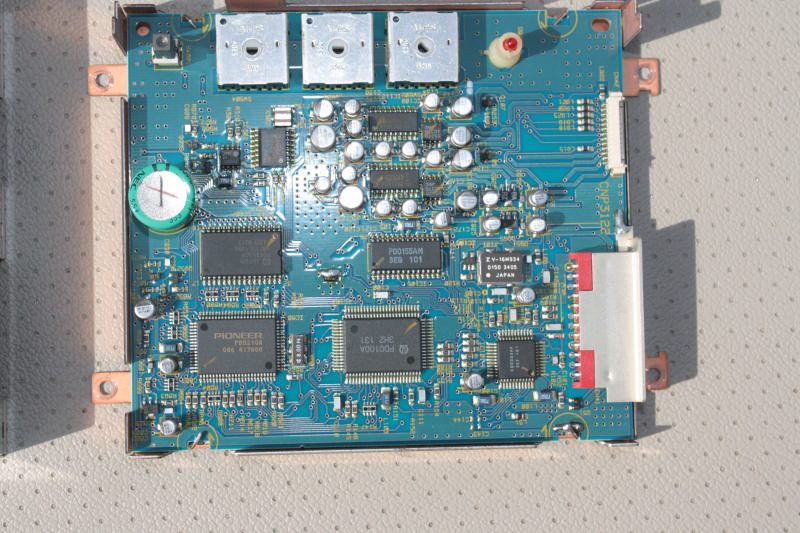

Ядром обработки служит DSP PD0100A, а работой устройства управляет системный контроллер Pioneer PD5210A. На плате видны также ОЗУ NMB2536ALF-PJT1, ПЗУ PD6301A и операционные усилители NJM5532MD, превращающие ток ЦАП в напряжение. Микросхемы распаяны на синей печатной плате с маркировкой Pioneer. Названия считываются прямо с фотографий разбора.

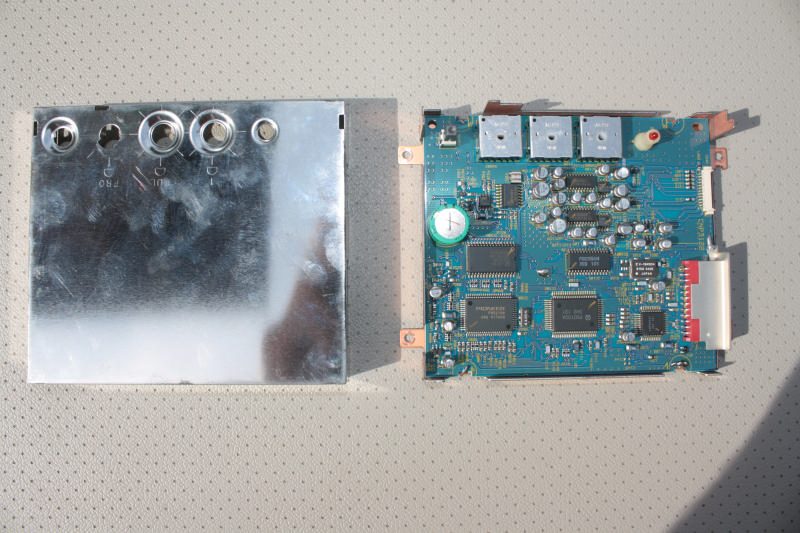

Плата цифровой обработки
Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.
Цифро-аналоговое преобразование выполнено на микросхеме PCM1702UK — это 20-битный ЦАП Burr-Brown, по одному на канал. После него стоят усилители NJM5532MD и электронный регулятор громкости, а аналоговая часть питается от отдельных стабилизаторов ±8 В и ±5 В. Качество этого узла определяет прозрачность звучания. Проверяйте его в первую очередь при ремонте.
Класс A, DC/DC-преобразователи и питание

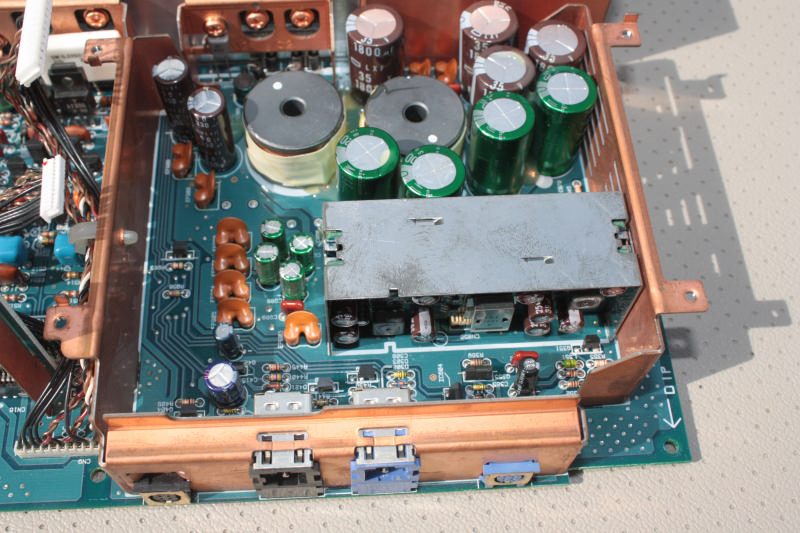

Выходные каскады Pioneer RS-A2 работают в классе A и питаются от двух DC/DC-преобразователей — отдельно для положительного и отрицательного плеча. По сервис-мануалу напряжение VH составляет ±24 В, а питание драйверного каскада VD — не менее 25 В. Именно преобразователи формируют из бортовых 14,4 В симметричное питание усилителя. От их состояния зависит работа всего аппарата.
В RS-A1 реализовано управление напряжением питания выходного каскада в зависимости от положения регулятора громкости. При шагах 0–14 напряжение снижается до ±7,5 В, а с шага 15 растёт до ±14 В — так Pioneer уменьшал ток покоя и нагрузку на аккумулятор. За переключение отвечает ШИМ-контроллер UPC494C и системный контроллер PD5210A. RS-A2 сохраняет ту же архитектуру, но с более высокими напряжениями.

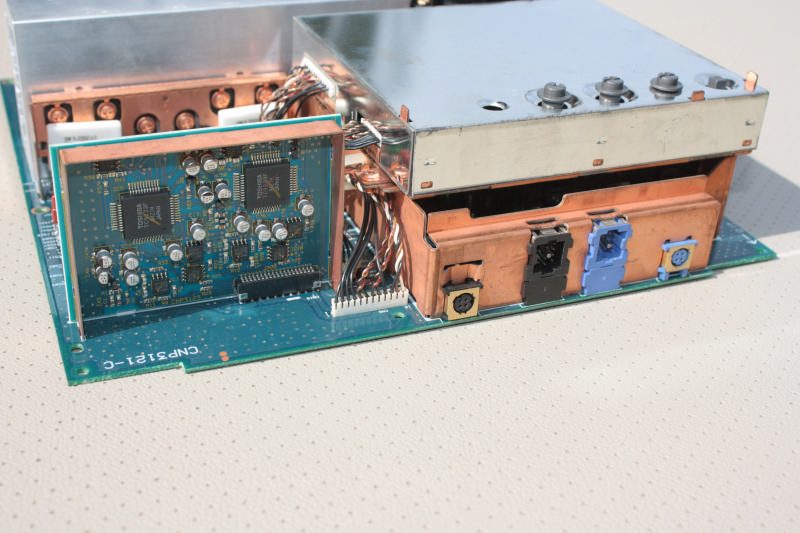

Радиаторы и медное основание
Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

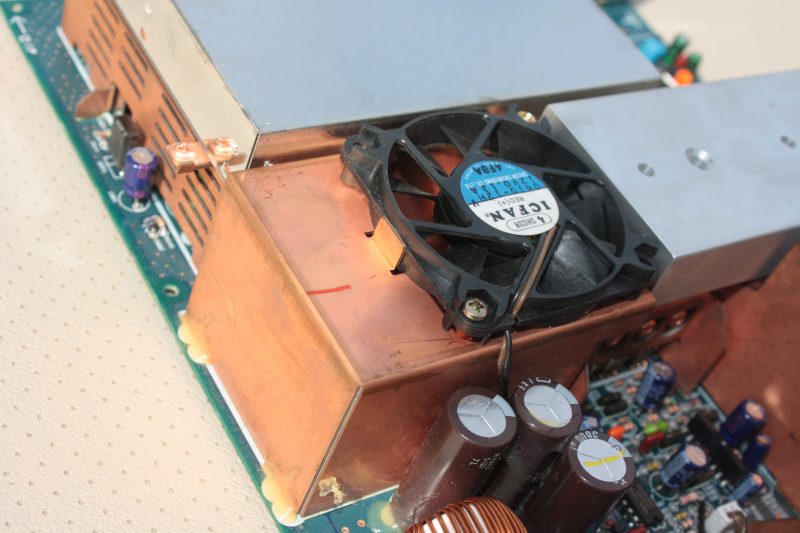

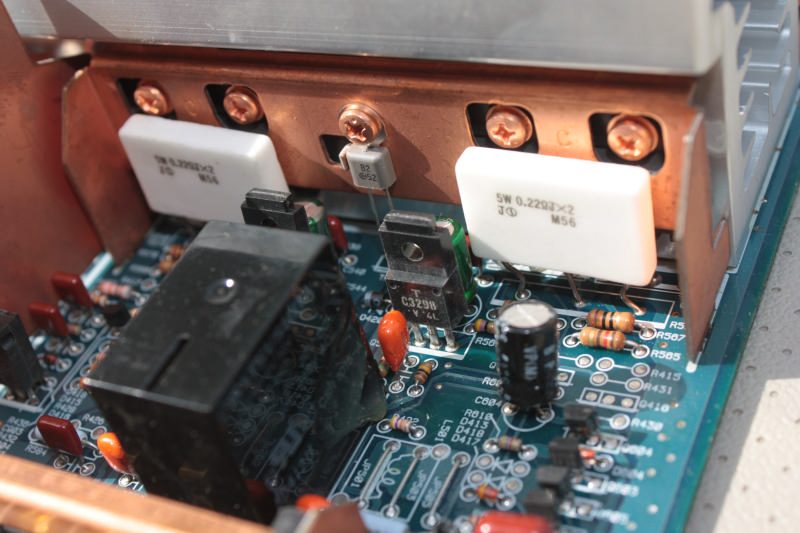

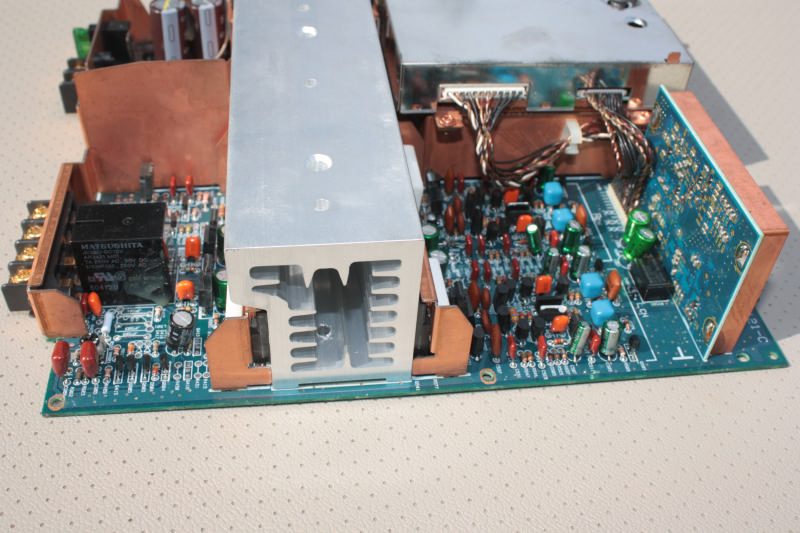

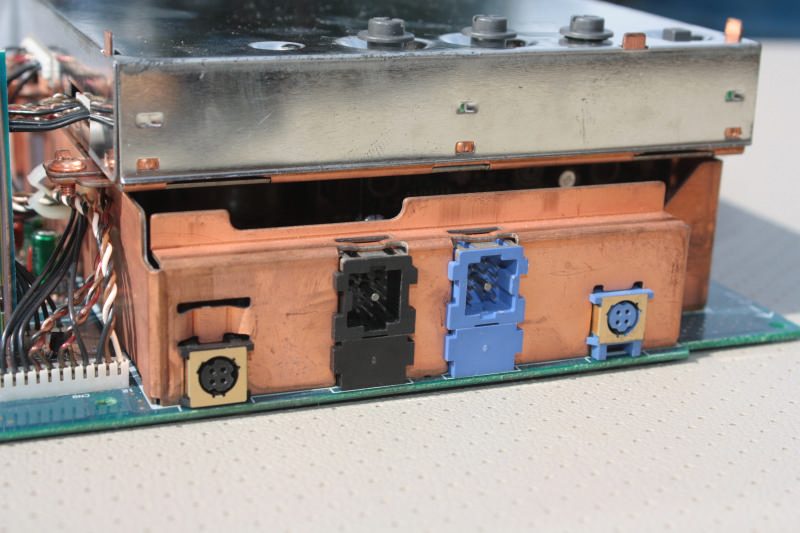

Охлаждение Pioneer RS-A2 построено на медном шасси и массивных радиаторах. Класс A выделяет много тепла даже без сигнала, поэтому корпус усилителя работает как единый теплоотвод. На фото видно медное основание и рёбра радиаторов, снимающих тепло с выходных транзисторов. Без нормальной вентиляции в багажнике усилитель будет перегреваться.
Устройство по платам и корпусу

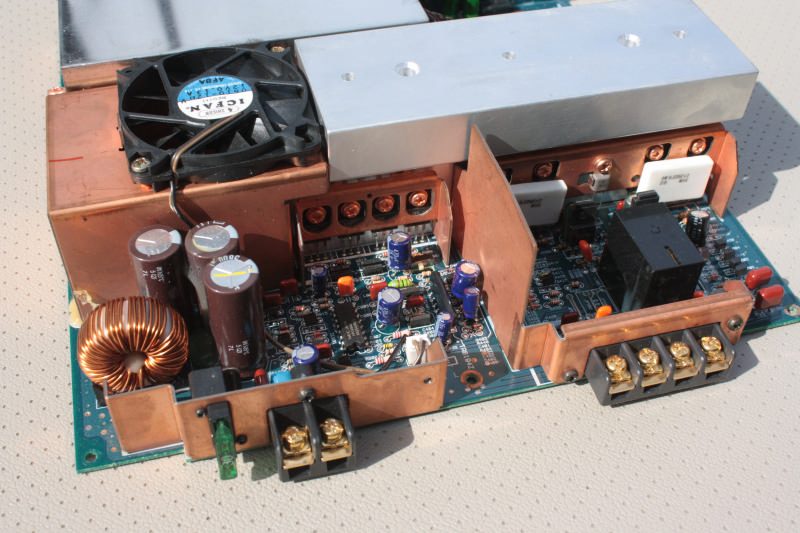

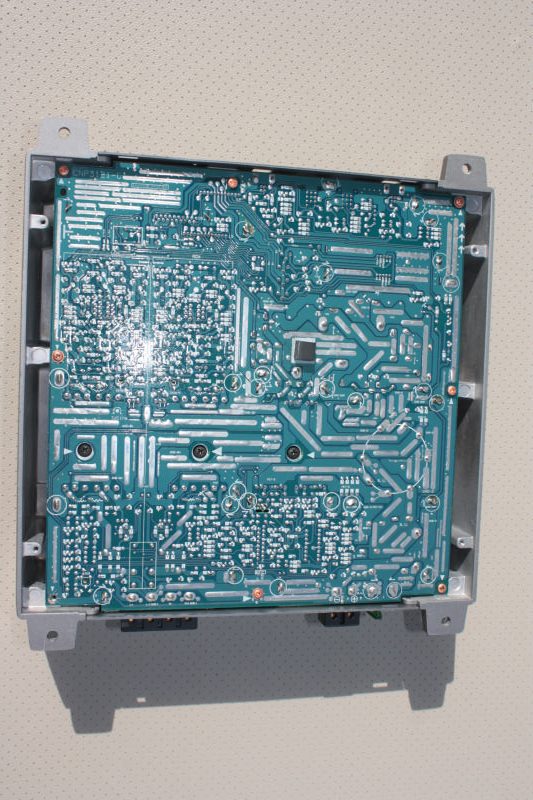

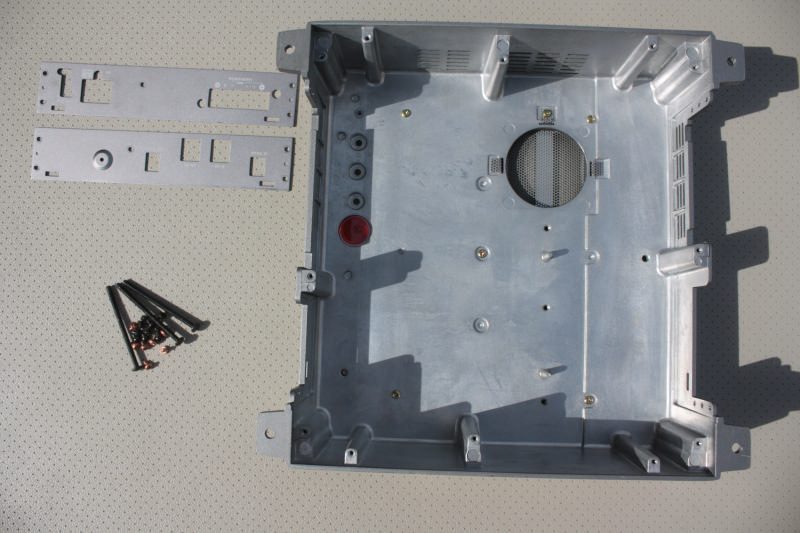

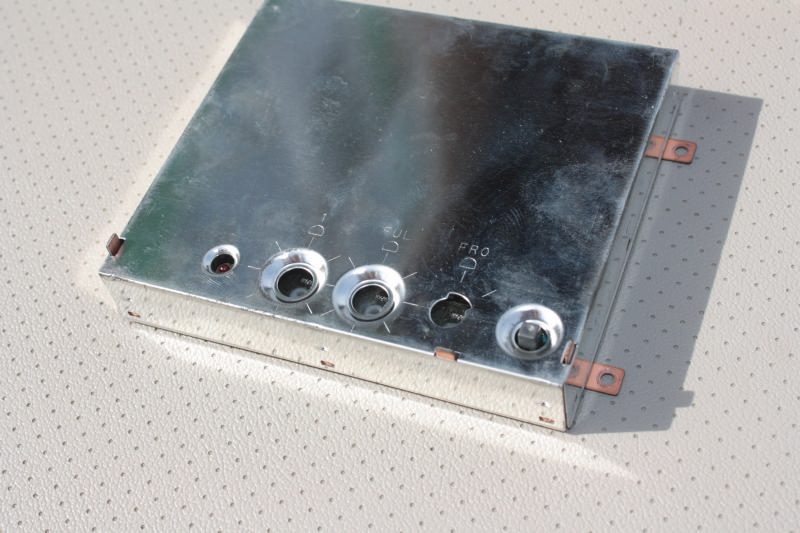

Корпус Pioneer RS-A2 собран из алюминиевой верхней крышки и медного шасси, а все платы крепятся внутри на стойках. Разборка начинается с четырёх винтов крышки: по сервис-мануалу Case снимается именно после их откручивания. Затем отделяются две боковые панели и блок усилителя. Такая компоновка упрощает доступ к плате питания и тракту.
Корпус и внутренняя компоновка
Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

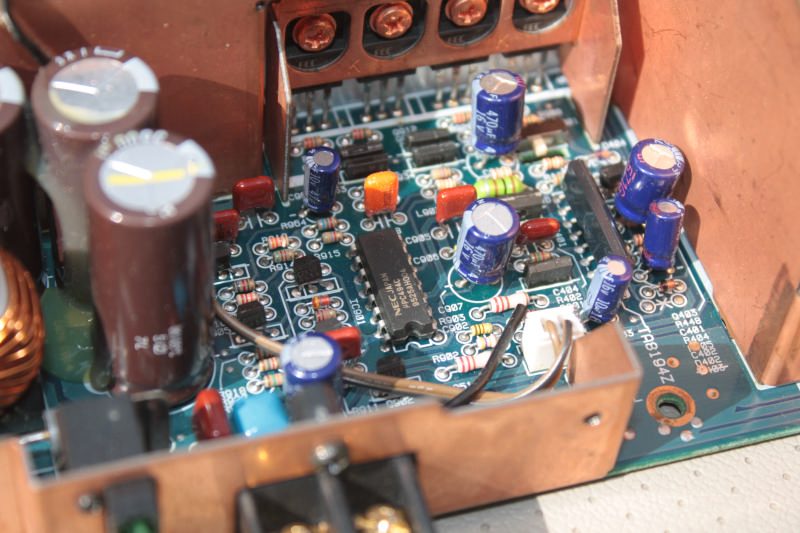

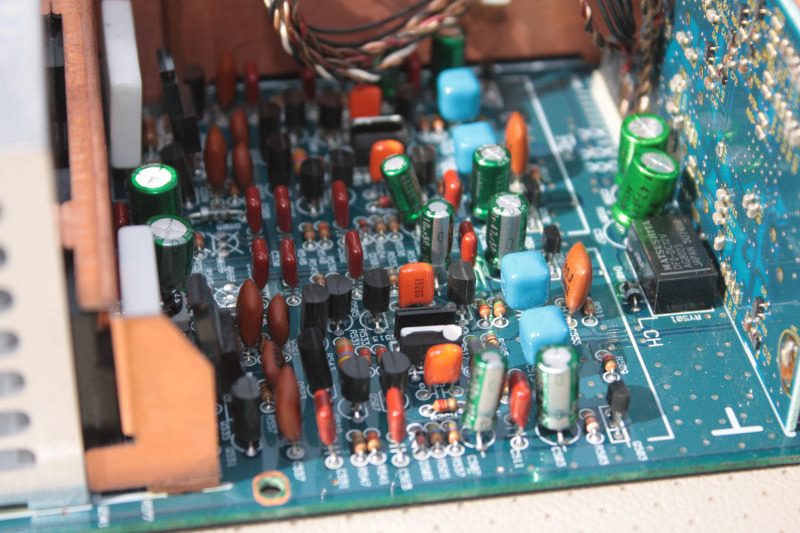

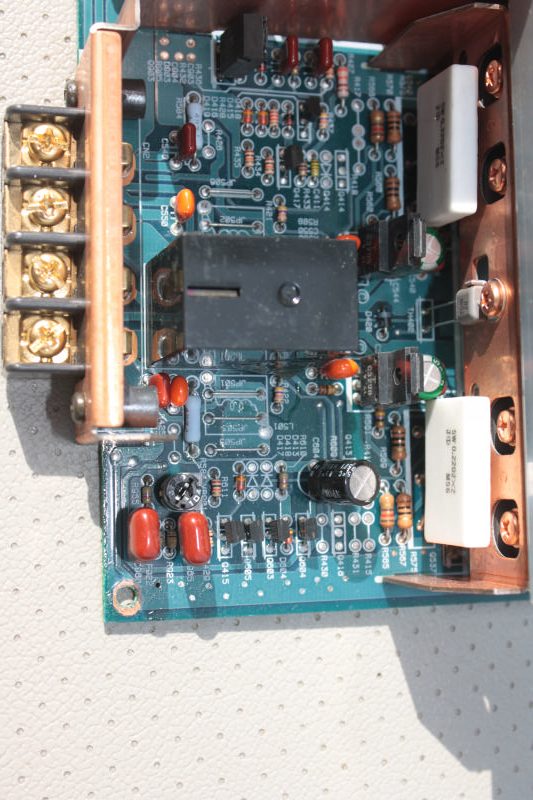

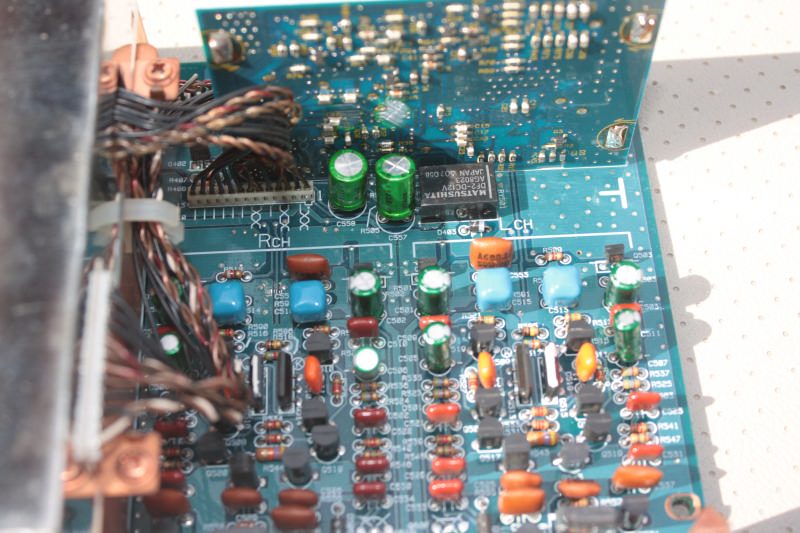

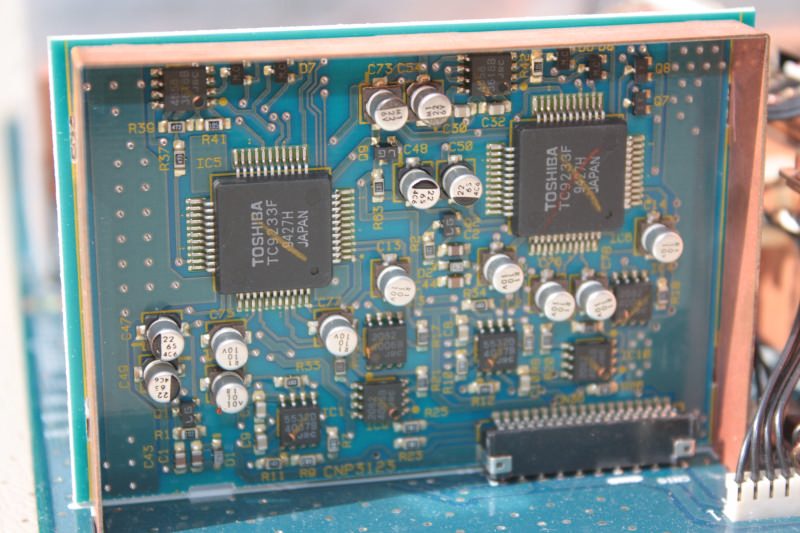

Внутри Pioneer RS-A2 выделяются платы AMP, VOL, DSP и два DC/DC-преобразователя, связанные жгутами и ленточными шлейфами. На плате AMP собраны выходные транзисторы на радиаторах, на DSP — цифровая обработка, а на VOL — электронный регулятор. Медные шины и экраны защищают чувствительные цепи от наводок. При ремонте фиксируйте положение каждого разъёма.

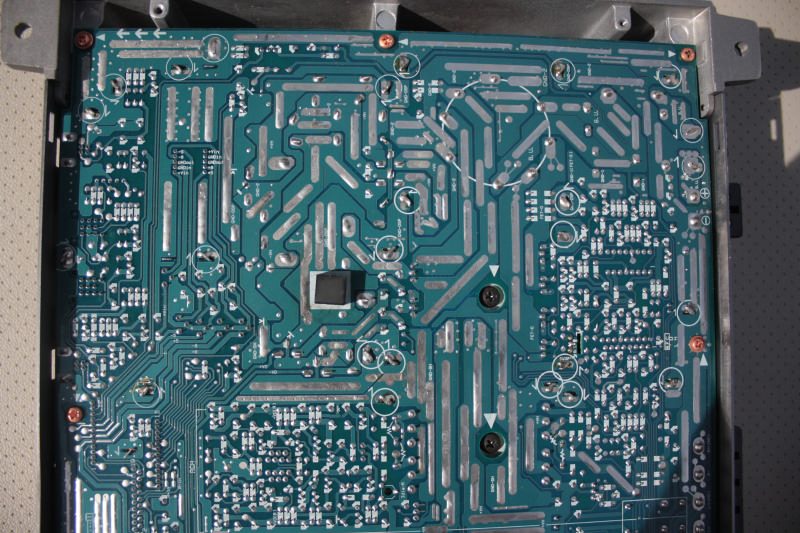

Печатные платы и узел питания
Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.
DSP, кроссовер и временная коррекция
Встроенный DSP Pioneer RS-A2 делит полосы и корректирует время прихода сигнала до усилительных каскадов. Доступна поканальная сеть SUBWOOFER, LOW, MID и HIGH с фильтрами верхних и нижних частот. Срезы задаются с шагом 1/3 октавы, а крутизна выбирается из фиксированного ряда. Это полноценный цифровой кроссовер, а не темброблок.
| Сеть | ФВЧ (HPF) | ФНЧ (LPF) | Уровень |
|---|---|---|---|
| SUBWOOFER | 20 Гц – 100 Гц, 1/3 окт. | 25 Гц – 250 Гц, 1/3 окт. | +10 – −24 дБ (0,5 дБ) |
| LOW | 25 Гц – 250 Гц | 250 Гц – 10 кГц | 0 – −24 дБ (0,5 дБ) |
| MID | 200 Гц – 10 кГц | 2 – 20 кГц | 0 – −24 дБ (0,5 дБ) |
| HIGH | 1,6 – 20 кГц | 8 – 20 кГц | 0 – −24 дБ (0,5 дБ) |
Крутизна срезов Pioneer RS-A2 задаётся значениями PASS, −6, −12, −18, −24, −30 и вплоть до −36 дБ/окт. У фильтров верхних частот для MID и HIGH режим PASS отсутствует — по данным руководства это сделано осознанно. Фаза переключается между NORMAL и REVERSE, что помогает сшить соседние полосы. Подбирайте крутизну под конкретную акустику, а не «на максимум».
Временная коррекция Pioneer RS-A2 работает в диапазоне 0–10 мс, а уровень каналов меняется от 0 до −30 дБ. Дополнительно доступен параметрический эквалайзер: три полосы в диапазоне 20 Гц – 20 кГц с шагом 1/3 октавы и добротностью Q 1,8 / 2,6 / 4,3. Темброблок даёт басы 63, 100, 160 и 250 Гц, а высокие — 4, 6,3, 10 и 16 кГц с уровнем ±12 дБ. Настраивайте задержки после выбора срезов.
Как подключить RS-A2 в системе ODR?
Pioneer RS-A2 подключается в цифровую цепочку ODR по оптике и шине IP-BUS. Оптический выход устройства-источника заводится на оптический вход усилителя, а IP-BUS соединяет блоки чёрным и синим разъёмами. Сервис-мануал требует читать руководство ODR System Control Center для деталей соединения. Без корректной адресации усилитель не выйдет на связь.
Питание Pioneer RS-A2 подаётся двумя проводами: основной жгут и специальный силовой провод к плюсу аккумулятора через отдельный предохранитель 30 А. Масса идёт на кузов автомобиля, а кабель требует гермоввода. По сервис-мануалу для RS-A2 в основном блоке стоит предохранитель 30 А. Всегда заменяйте его на такой же номинал.
Акустика подключается к клеммам Speaker terminal, а нагрузка не должна опускаться ниже 2 Ом в мостовом включении. По данным сервис-мануала усилитель рассчитан на 4 Ом с допустимым диапазоном 2–8 Ом. Сначала проверьте полярность и отсутствие короткого замыкания, потом включайте питание. Ошибка в подключении выводит из строя выходной каскад.
Настройка адреса, сети и сброса
У Pioneer RS-A2 три настраиваемых переключателя: адрес (Address), режим сети (Network mode) и фейдер (Fader). Положение зависит от того, какие динамики подключены к усилителю: по сервис-мануалу неверная установка ведёт к неправильной работе всей системы ODR. Переключатели меняются T-образной отвёрткой из комплекта. Храните её вместе с усилителем.
После смены любого переключателя Pioneer RS-A2 требуется нажать кнопку Reset — иначе новое значение не регистрируется. Перезагрузка считывает адрес и режим сети заново. В нашей практике забытый сброс — самая частая причина «молчащего» усилителя в собранной системе. Проверьте индикатор питания: он горит при включении.
Переключатель адреса задаёт положение усилителя в цифровой цепочке, режим сети — характер его работы, а фейдер отвечает за согласование уровней. Точные комбинации приведены в руководстве ODR System Control Center. Меняйте настройки при выключенном питании и фиксируйте исходные положения. Запишите конфигурацию перед экспериментами.
На что смотреть при покупке винтажного RS-A2?
При покупке винтажного Pioneer RS-A2 главный риск — состояние электролитов и силового питания, а не DSP. Возраст более 30 лет высушивает конденсаторы, поэтому проверяйте плату на подтёки и вздутия. Класс A сильно греется и ускоряет деградацию элементов вокруг выходного каскада. Начинайте осмотр с блока питания.
Комплектность Pioneer RS-A2 небогата: сам усилитель, силовой провод с предохранителем и T-образная отвёртка. Оптика и соединительные кабели ODR часто продаются отдельно и стоят дорого. Уточняйте наличие родных разъёмов и крепежа. Комплект с кабелями экономит время и деньги.
Сервис-мануал Pioneer RS-A1/RS-A2 (CRT1540) помогает при ремонте: в нём есть схемы и регулировка питания, разборка, взрыв-схема и спецификации. Оригинал документа продаётся у Vintage Audio Store, а карточка модели хранится в архиве ManualsLib. Наличие документации повышает шансы восстановить редкий аппарат.
Обзоры другой винтажной техники собраны в разделе обзоров винтажной автомобильной аудиотехники, восстановление выполняет мастерская AudioBerry, а собственные устройства класса Hi-End — в каталоге AudioBerry.
Частые вопросы
Что такое Pioneer RS-A2?
Pioneer RS-A2 — цифровой интегрированный усилитель системы Optical Digital Reference (ODR), выпущенный в 1993 году. Он принимает сигнал по оптике, обрабатывает его встроенным DSP с кроссовером и усиливает каскадом класса A мощностью до 100 Вт на канал. Это финальное звено ODR-тракта перед акустикой.
Чем RS-A2 отличается от RS-A1?
RS-A2 обозначен как Digital «Class A» Integrated Amplifier и отдаёт 100 Вт × 2 максимум, тогда как RS-A1 — Digital «Pure Class A» Integrated Amplifier с 30 Вт × 2. У RS-A1 выше разделение каналов (80 против 75 дБ) и меньше ток потребления (7,5 против 13 А). RS-A2 мощнее и работает при более высоких напряжениях питания.
Сколько мощности у Pioneer RS-A2?
Максимальная мощность RS-A2 — 100 Вт × 2 или 200 Вт × 1. Долговременная мощность составляет 50 Вт × 2 при 4 Ом и 0,01% искажений в полосе 20 Гц – 20 кГц. В мостовом режиме по DIN усилитель отдаёт 160 Вт × 1 при 4 Ом. Допустимая нагрузка — 2–8 Ом.
Можно ли подключить RS-A2 к обычной магнитоле?
Нет, для полного раскрытия Pioneer RS-A2 рассчитан на систему ODR: цифровой источник соединяется с ним оптикой и шиной IP-BUS. Аналогового линейного входа у модели нет, как и встроенной обработки аналогового сигнала с обычной магнитолы. Без совместимого источника и корректной адресации усилитель не раскроется.
Почему усилитель класса A греется?
Каскад класса A постоянно пропускает большой ток покоя, поэтому значительная часть энергии рассеивается в тепло даже без сигнала. У Pioneer RS-A2 тепло отводят корпус и медные радиаторы. В закрытом багажнике без вентиляции аппарат будет перегреваться, а электролиты деградируют быстрее. Обеспечьте приток воздуха.
Какие предохранители у RS-A2?
По сервис-мануалу CRT1540 у Pioneer RS-A2 основной предохранитель в блоке — 30 А, и ещё 30 А стоит в специальном силовом проводе к аккумулятору. Для сравнения, у RS-A1 основной предохранитель 20 А. Заменяйте предохранитель только на такой же номинал.
Итоги
- Pioneer RS-A2 — цифровой интегрированный усилитель системы ODR 1993 года с оптическим входом и каскадом класса A.
- 100 Вт × 2 максимум и 50 Вт × 2 при 4 Ом; диапазон 5 Гц – 100 кГц, искажения 0,002%, сигнал/шум 106 дБ.
- Встроенный DSP даёт сети SUBWOOFER/LOW/MID/HIGH, фильтры до −36 дБ/окт, задержки 0–10 мс и параметрический эквалайзер.
- Разбор показал ЦАП PCM1702UK, DSP PD0100A, контроллер PD5210A и ШИМ-контроллер UPC494C.
- RS-A1 отличается режимом «pure class A» и меньшей мощностью; RS-A2 мощнее и обозначен как «class A».
- Предохранители 30 А в блоке и в силовом проводе; габариты 280 × 86,5 × 260 мм и масса 5,4 кг.
- При покупке проверяйте электролиты, силовое питание и комплект оптических кабелей.
Берите Pioneer RS-A2, если собираете редкую систему ODR и готовы к её адресации и охлаждению; для современной установки проще подобрать усилитель с аналоговым входом.
Источники: сервис-мануал Pioneer RS-A1/RS-A2 (CRT1540, Pioneer Electronic Corporation, октябрь 1993), карточка модели в архиве ManualsLib и листинг оригинального мануала у Vintage Audio Store.
