Динамик JBL 2226J: характеристики, размеры и аналоги

Профессиональный низкочастотный громкоговоритель JBL 2226J — это эталон надежности и мощности в мире Hi-End аудио. Этот 15-дюймовый драйвер обладает сопротивлением 8 Ом (версия J) и пиковой мощностью 600 Вт, что позволяет ему уверенно работать в сложных условиях концертных залов и студий звукозаписи. В отличие от базовой модели, версия JBL 2226J оптимизирована для работы с импедансом 8 Ом, обеспечивая высокую чувствительность 97 дБ/Вт/м и минимальные искажения. Если вам интересны другие модификации, обратите внимание на динамик JBL 2226H, который имеет сопротивление 4 Ом.

Конструкция динамика включает композитный диффузор из бумаги и стекловолокна, а также мощный кольцевой ферритовый магнит. Эффективный диаметр излучателя составляет 335 мм, а ход диффузора — 0.5 дюйма. Такая архитектура гарантирует глубокий, контролируемый бас и высокую линейность работы. Драйвер идеально подходит для создания сабвуферов и низкочастотных модулей в фазоинверторных корпусах.

Технические характеристики динамика

Ниже приведена полная таблица параметров, необходимых для расчета акустического оформления и подбора усилителя.

Параметры Т-С и конструкция

Для точного моделирования акустического корпуса важны параметры Т-С (Thiele-Small). Динамик JBL 2226J обладает следующими характеристиками:

• Fs (резонансная частота): 40 Гц
• Qts: 0.31 (оптимально для закрытых ящиков и фазоинверторов малого объема)
• Vas: 175 литров (большой эквивалентный объем, требует просторного корпуса)

• Mms: 98 г
• Sd: 0.088 м²
• BL: 27.1 Тл·м

Конструктивно JBL 2226J использует кольцевой ферритовый магнит, что обеспечивает высокую магнитную проницаемость и равномерность поля. Звуковая катушка намотана на алюминиевом каркасе и имеет высоту намотки 19.05 мм. Для предотвращения перегрева в керне магнита предусмотрено отверстие для естественного охлаждения. Диффузор выполнен из композитного материала (бумага + стекловолокно), что придает ему жесткость и легкость одновременно, снижая резонансные пики в рабочей полосе.

Применение в акустических системах

Благодаря высокой мощности и широкому диапазону рабочих частот (30-2500 Гц), JBL 2226J часто используется в профессиональных сценовых мониторах и мощных сабвуферах. Его можно встретить в системах, где требуется не только громкость, но и детальность звучания. Для создания полноценной двухполосной или трехполосной акустики этот драйвер отлично сочетается с твитерами серии JBL 2405 или JBL 2425J, обеспечивая плавный переход частот и широкую сцену.

Особое внимание стоит уделить фазоинверторному оформлению. Использование фазоинвертора позволяет усилить отдачу на низких частотах и уменьшить нелинейные искажения диффузора на больших ходах. Это делает JBL 2226J идеальным выбором для домашнего кинотеатра Hi-End класса и студийных мониторов ближнего и дальнего поля.

Аналоги и замена

Если JBL 2226J недоступен для покупки, на рынке существуют аналоги со схожими параметрами. Однако прямая замена может потребовать пересчета акустического оформления из-за различий в параметрах Vas и Qts. Среди популярных альтернатив можно выделить:

• Electro-Voice EVX-150A — надежный конкурент для профессиональных систем.

• RCF LF15G401 — итальянский драйвер с близкими характеристиками мощности.
• Eighteen Sound 15LW1401 — вариант для Hi-Fi приложений.
• Celestion FTR15-4080F — британский драйвер с характерным звучанием.

Важно отметить, что JBL 2226J не имеет прямых аналогов среди советских динамиков, что делает его уникальным компонентом для реконструкции или создания современной акустики на базе классических драйверов.

Визуализация и размеры

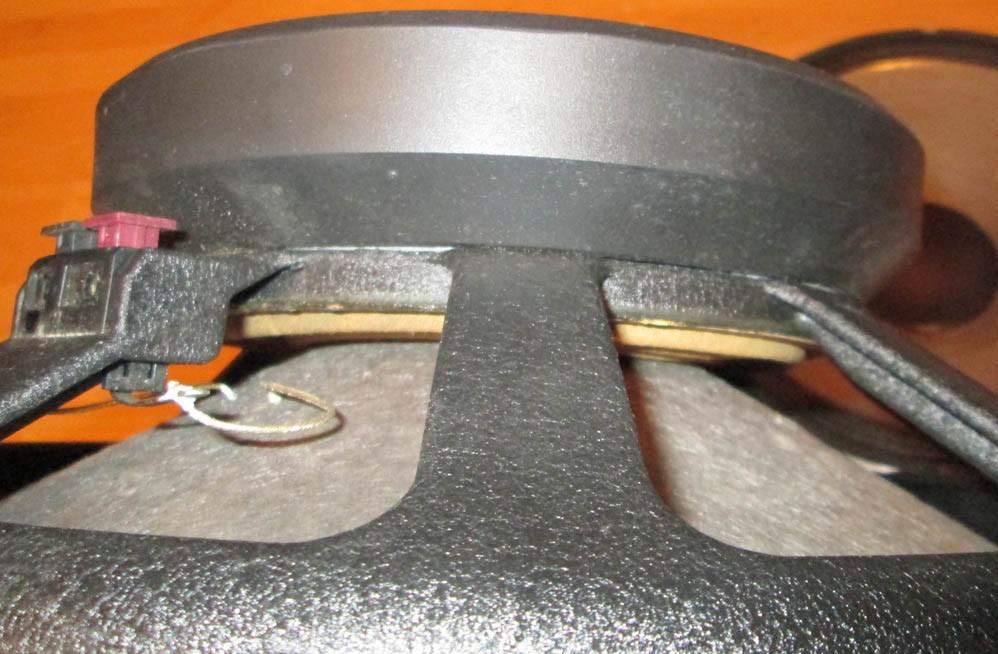

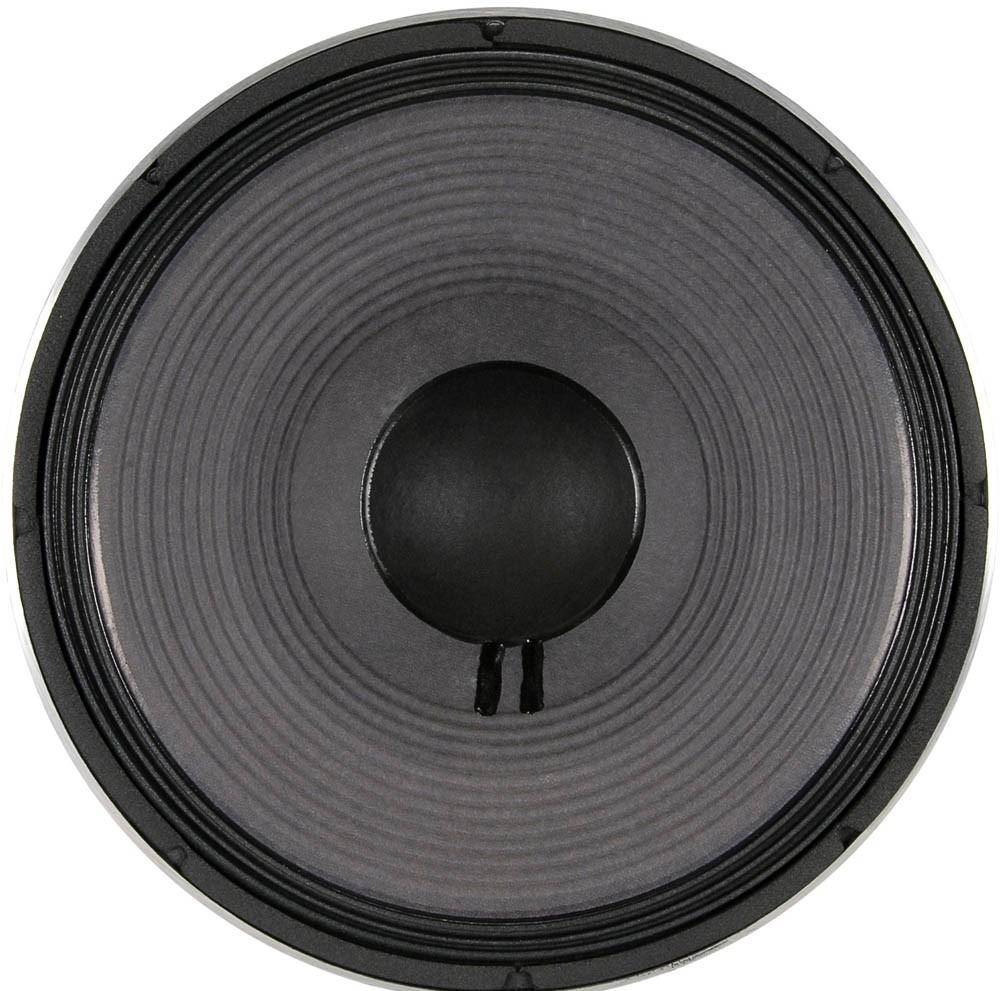

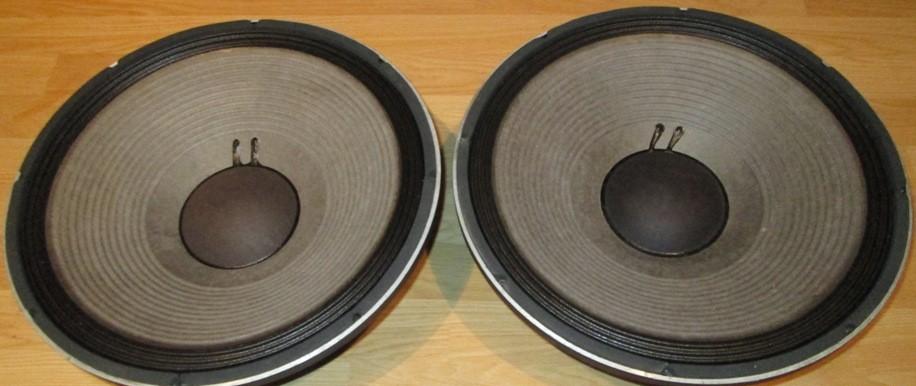

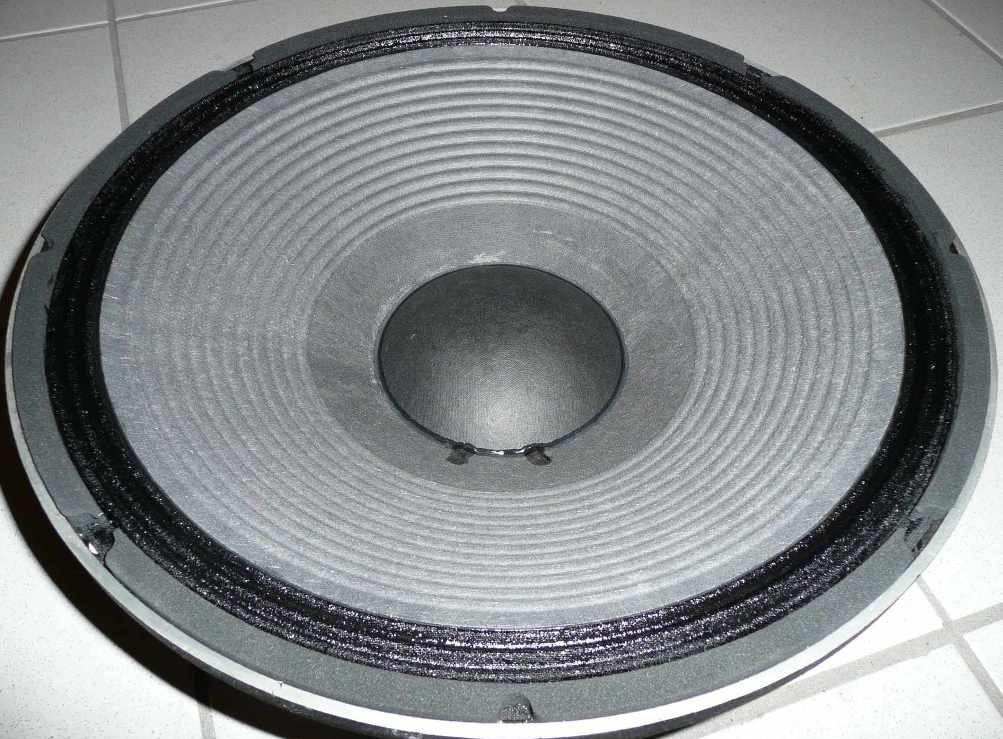

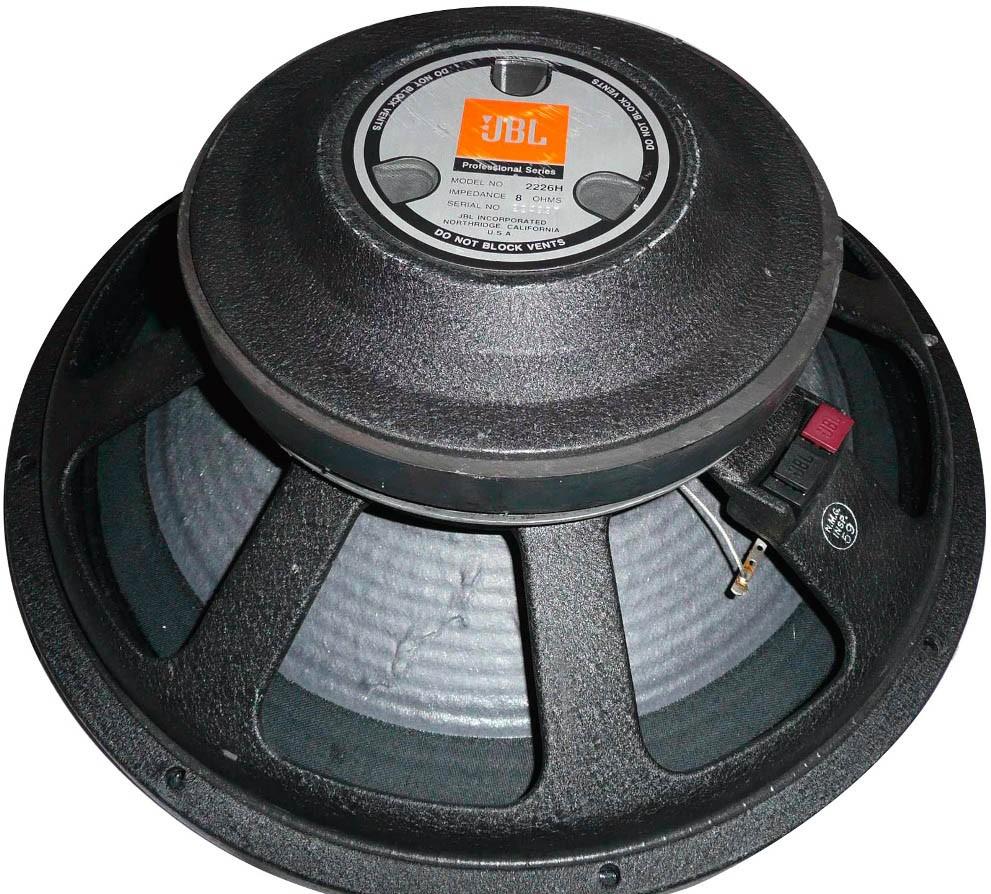

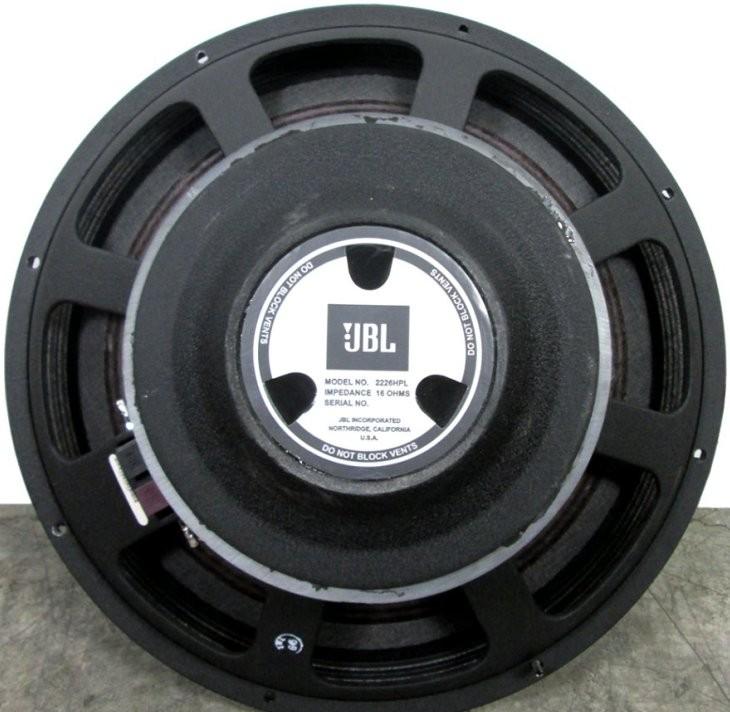

Ниже представлены фотографии динамика JBL 2226J, демонстрирующие его конструкцию, клеммную колодку и габариты.

Страна изготовитель: США

Паспорт на нашем диске.

Технические характеристики:

Диапазон воспроизводимых частот: 30 – 2500 Гц

Чувствительность: 97 дБ/Вт/м

Пиковая мощность (AES): 600 Вт

Сопротивление: 16 Ом (для версии 2226, версия J имеет 8 Ом)

Искажения 2-й и 3-ей гармоники: 1%

Рекомендуемая частота среза: 1200 Гц

Эффективный диаметр излучателя: 335 мм

Минимальное значение импеданса: 12 Ом

Габаритные размеры: Ø388х137 мм

Масса: 8,7 кг

Параметры Т-С:

Fs = 40 Гц

Re = 10 Ом

Qts = 0,31

Qes = 0,33

Qms = 5,0

BL = 27,1

Mms = 98 г

Sd = 0,088 м²

Vas = 175 л

Описание:

Низкочастотная динамическая головка диаметром 380 мм (15”). Диффузор конусный, композитный, состоит из бумаги и стекловолокна. Магнитная системы построена на кольцевом ферритовом магните. Для предотвращения перегрева звуковой катушки в керне просверлено отверстие для охлаждения. Звуковая катушка диаметром 100 мм намотана на алюминиевом каркасе, высота намотки 19,05 мм.
