Динамик 75 ГДН-01 (ГД-01-25 «Торий»): характеристики, размеры и аналоги

Акустические динамики модели 75 ГДН-01 (ГД-01-25 «Торий») — это легендарные низкочастотные громкоговорители, произведенные в СССР. В отличие от современных аналогов, таких как динамик 75 ГДН-115-4, «Торий» обладает уникальными параметрами, обеспечивающими так называемое «бронзовое» звучание. Это выражается в глубоком, плотном басе и высокой линейности отклика. Динамик часто используется в домашних аудиосистемах и профессиональных установках благодаря надежной конструкции и значительному ходу диффузора, что позволяет воспроизводить низкие частоты без искажений.

Конструкция динамика включает прочную корзину и мощную магнитную систему, обеспечивающую высокую чувствительность. Габариты и посадочные размеры соответствуют стандартам советской акустики, что упрощает их интеграцию в корпуса типа «Электроника». Понимание расшифровки маркировки помогает точно идентифицировать параметры: 75 Вт номинальной мощности и динамический принцип работы. Полярность подключения важна для фазировки в многополосных системах.

75 ГДН-01 идеально подходит для создания сабвуферов или использования в качестве основного НЧ-динамика в домашних кинотеатрах. Его технические параметры позволяют добиваться превосходного качества звука при минимальных нелинейных искажениях. Вес и диаметр динамика (300 мм) делают его универсальным решением для корпусов разного объема. Инструкция по установке помогает определить минимальную мощность для безопасной работы и правильную полярность подключения.

Таблица характеристик 75 ГДН-01 (ГД-01-25 «Торий»)

Изготовитель: НПО «Торий», г. Москва.

Технические характеристики:

Диапазон воспроизводимых частот: 31,5 – 1000 Гц

Уровень характеристической чувствительности: 86,5 дБ

Номинальное сопротивление: 7 Ом

Номинальная мощность: 75 Вт

Частота основного резонанса: 28 Гц

Полная добротность: 0,35

Индукция в зазоре: 1 Тл

Габаритные размеры: Ø320х175 мм

Масса: 5,8 кг

Описание:

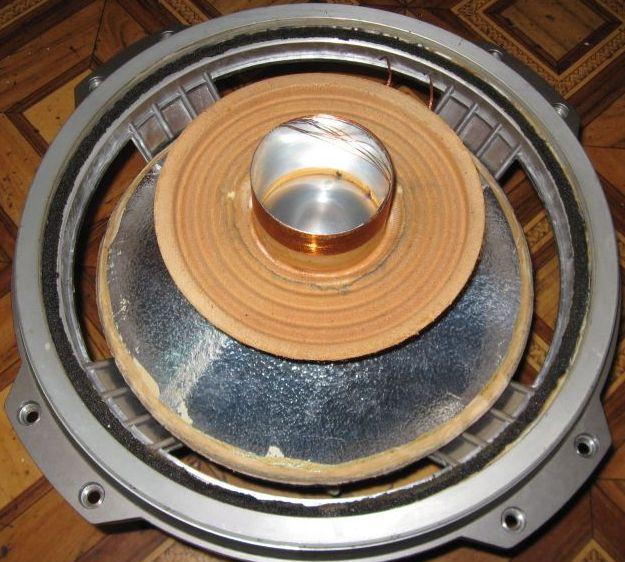

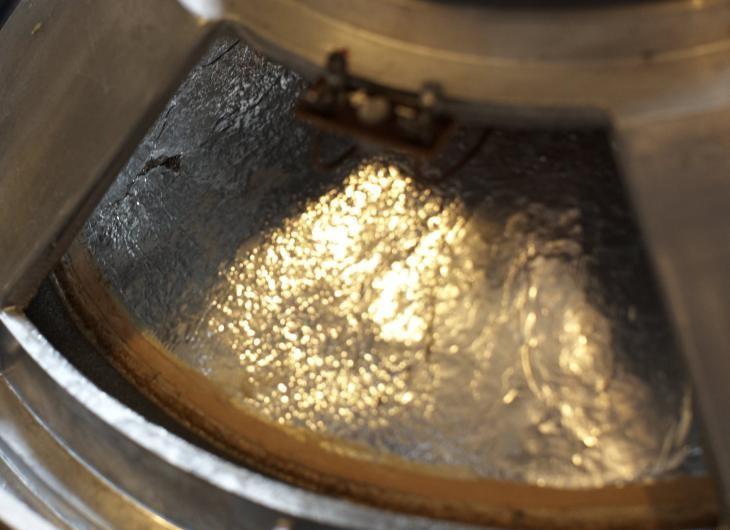

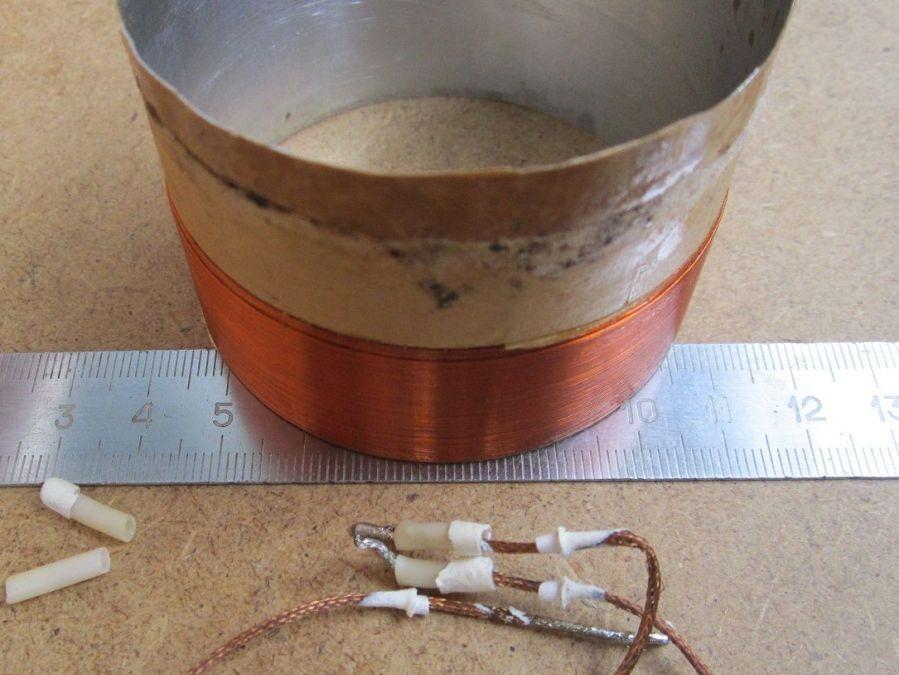

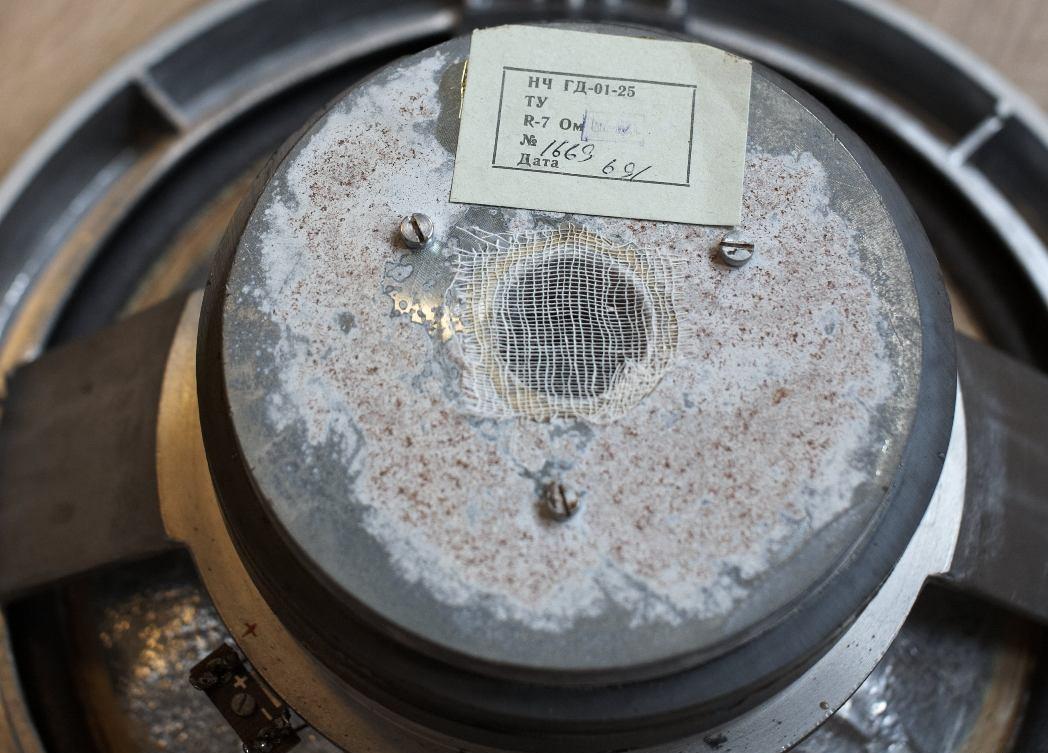

Низкочастотная динамическая головка. Корзина изготовлена методом литья под давлением. Магнитная система построена на паре кольцевых ферритовых магнитах. Диффузор выполнен из вспененного никеля. Подвес пенополиуретановый. Пылезащитный колпачок двойной, первый – тканевый, за ним установлен меньшего диаметра – алюминиевый. Звуковая катушка диаметром 66 мм намотана медным проводом Ø0,31 мм на алюминиевом каркасе в два слоя. В первом слое 59 витков, во втором – 58. Высота намотки 19 мм. Ширина магнитного зазора 1,5 мм. В керне имеется отверстие, которое заклеено с обратной стороны марлей. Масса подвижной системы 55-60 г, в зависимости от того, сколько эпоксидной смолы нанесено с тыльной стороны диффузора, которая крепит фольгу.

О том, как делали такие динамики можно почитать в статье: . Динамик из такого материала обеспечивает стабильность характеристик акустической системы во времени и при воздействии различных факторов внешней среды. Для сравнения, более крупный динамик 20 ГДС-01 имеет диаметр 230 мм и применяется в других сериях.

Громкоговоритель устанавливался в такие АС, как: , , , .

Так же рекомендую почитать статью о .

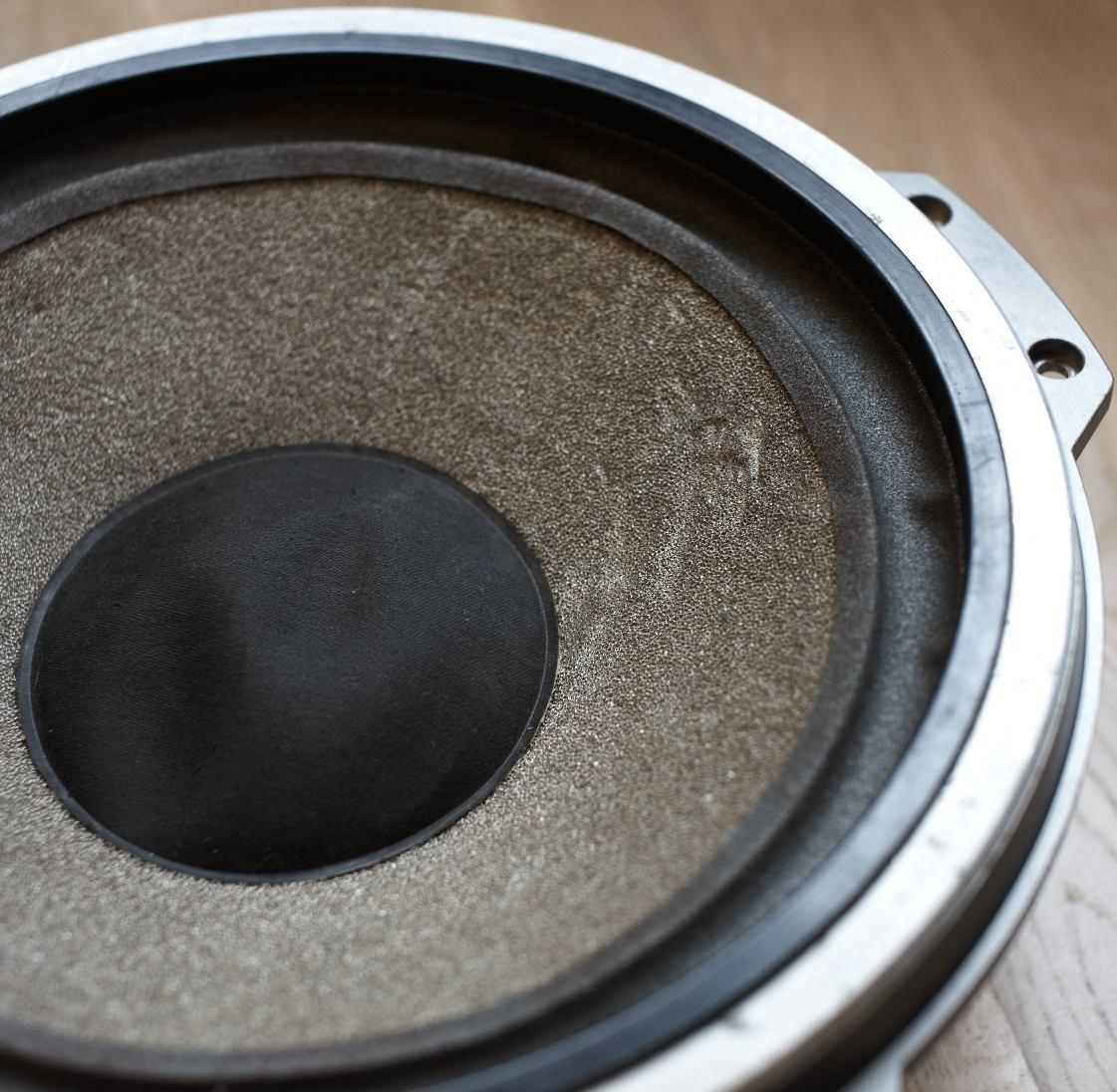

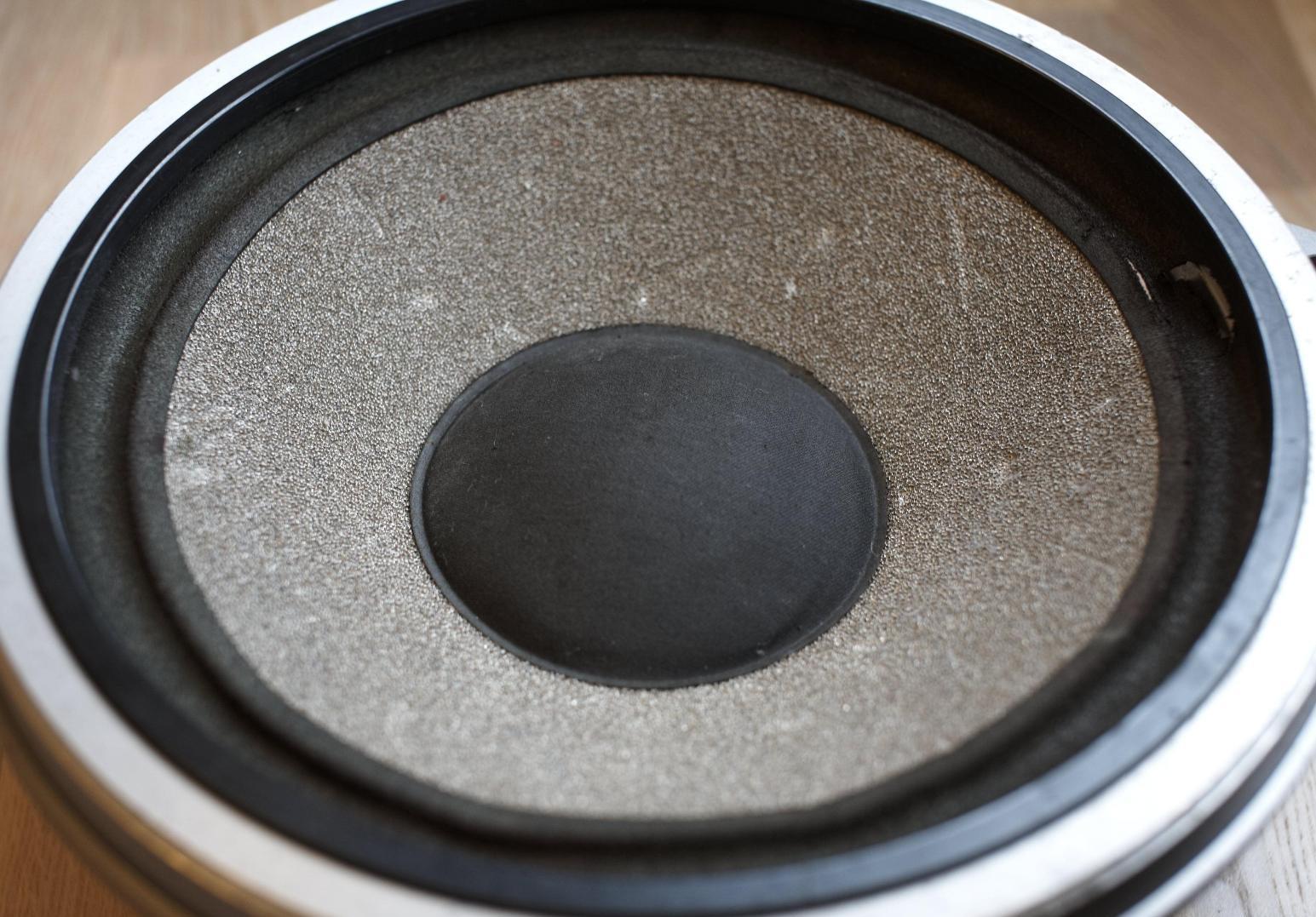

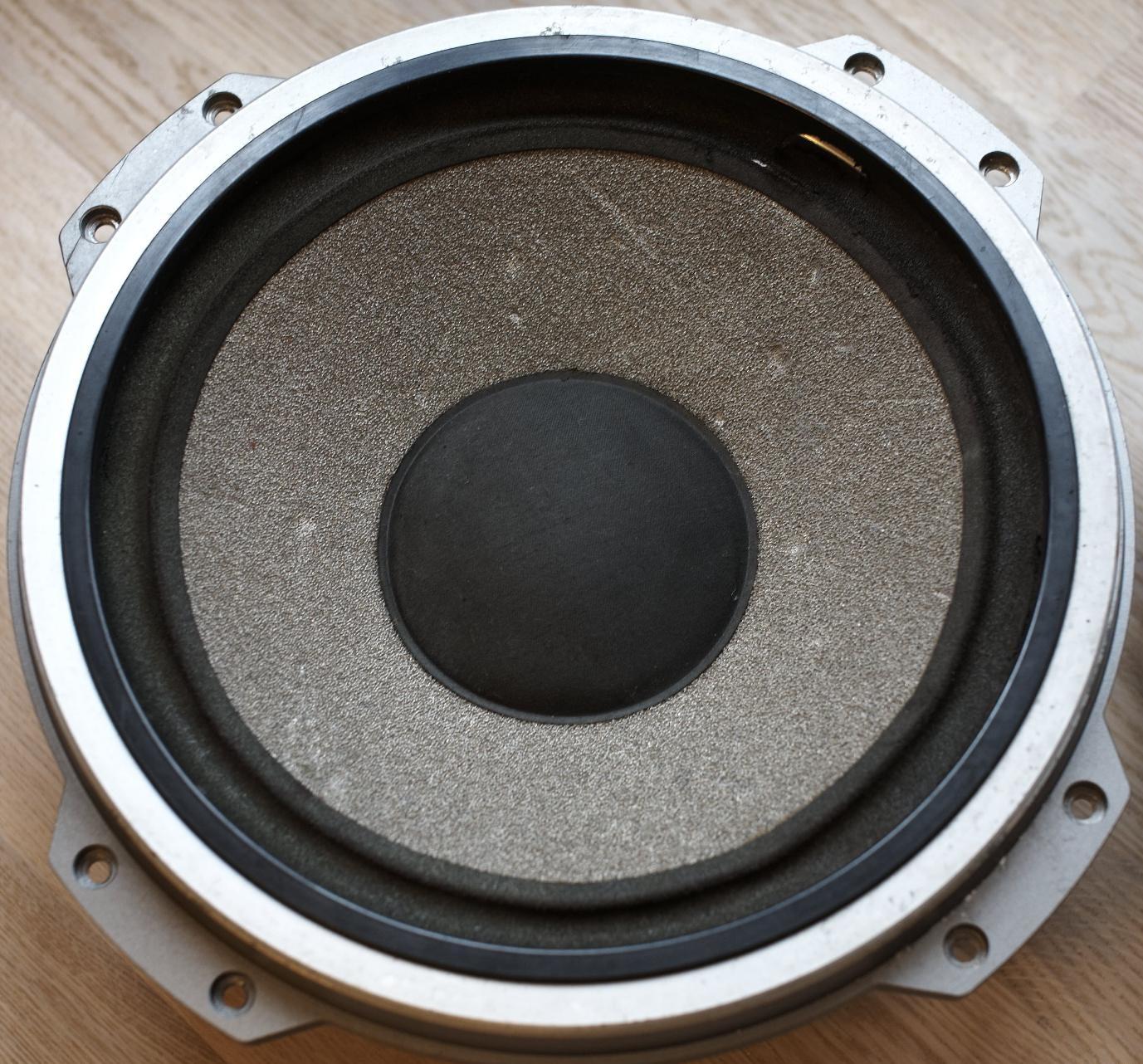

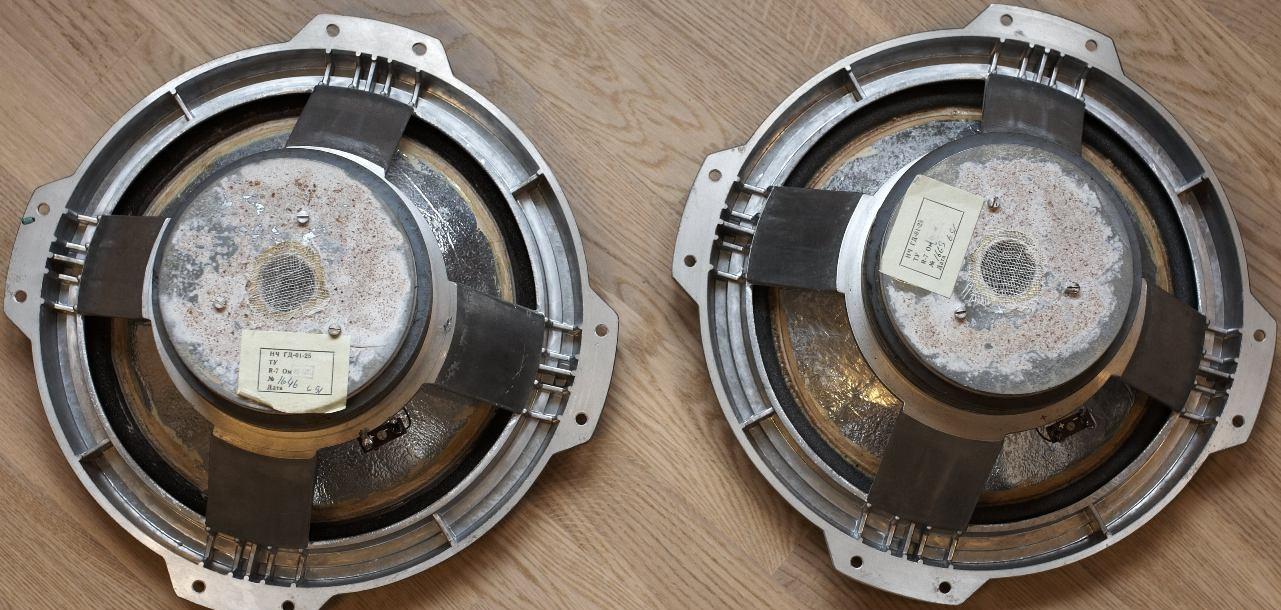

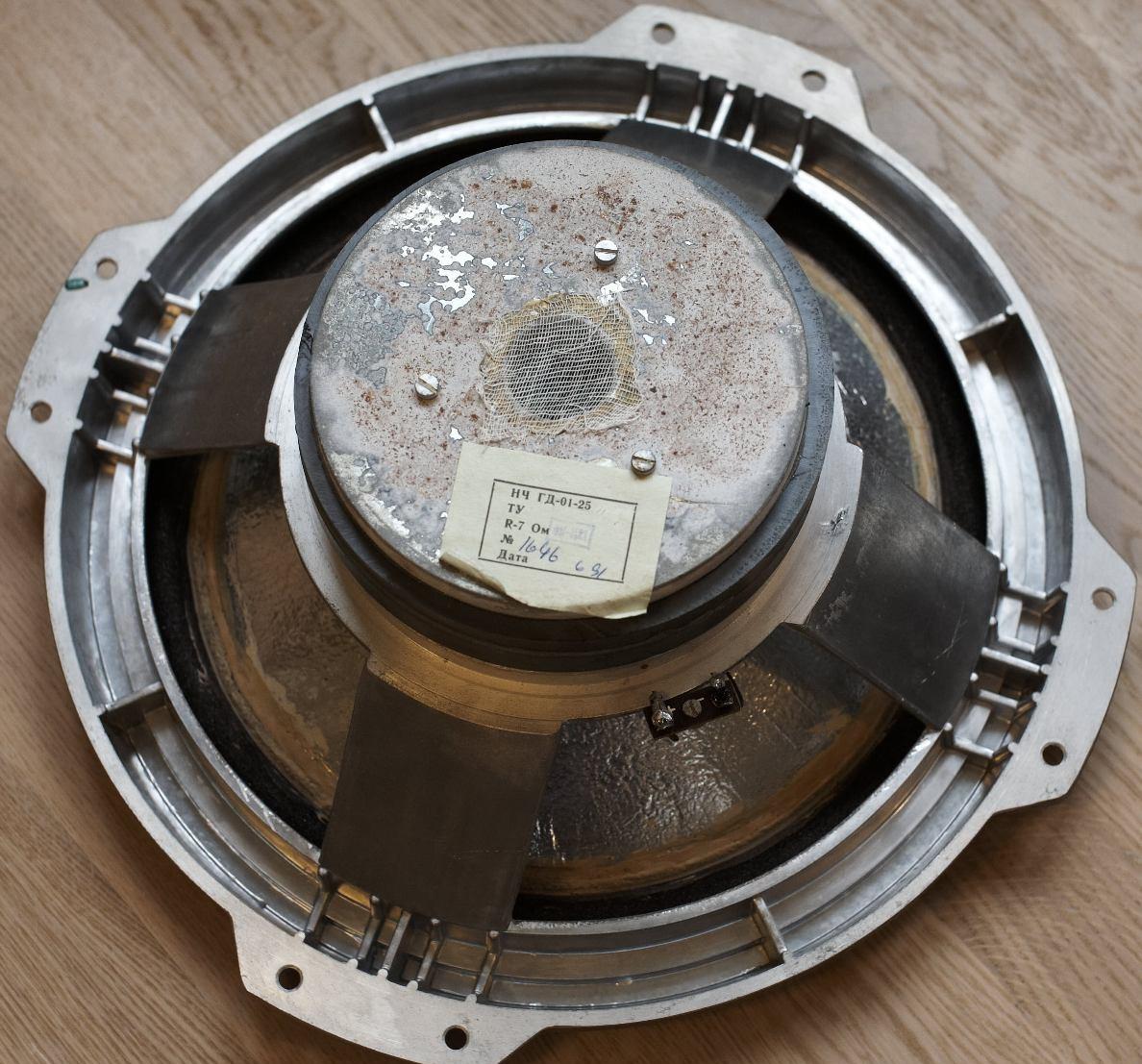

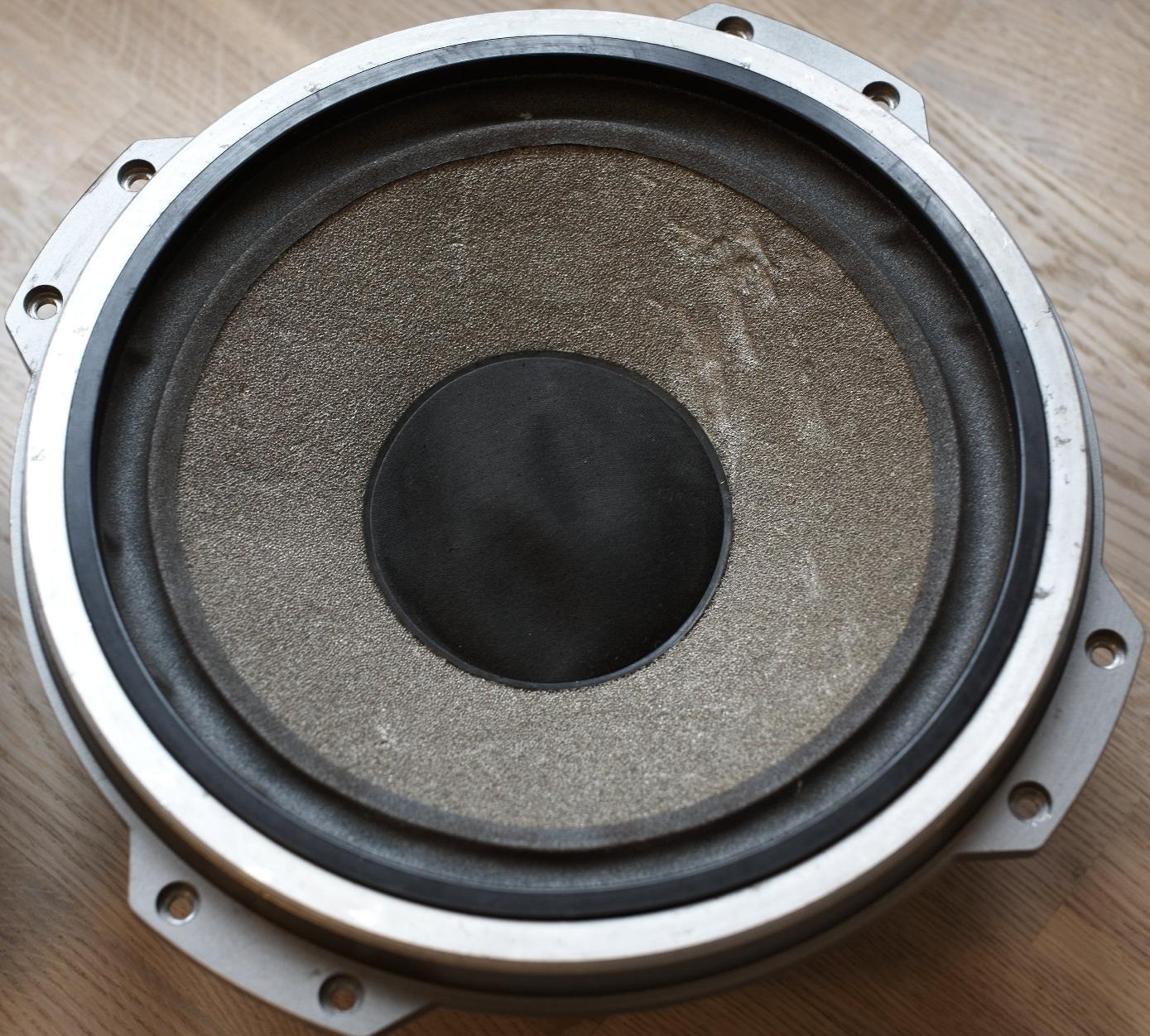

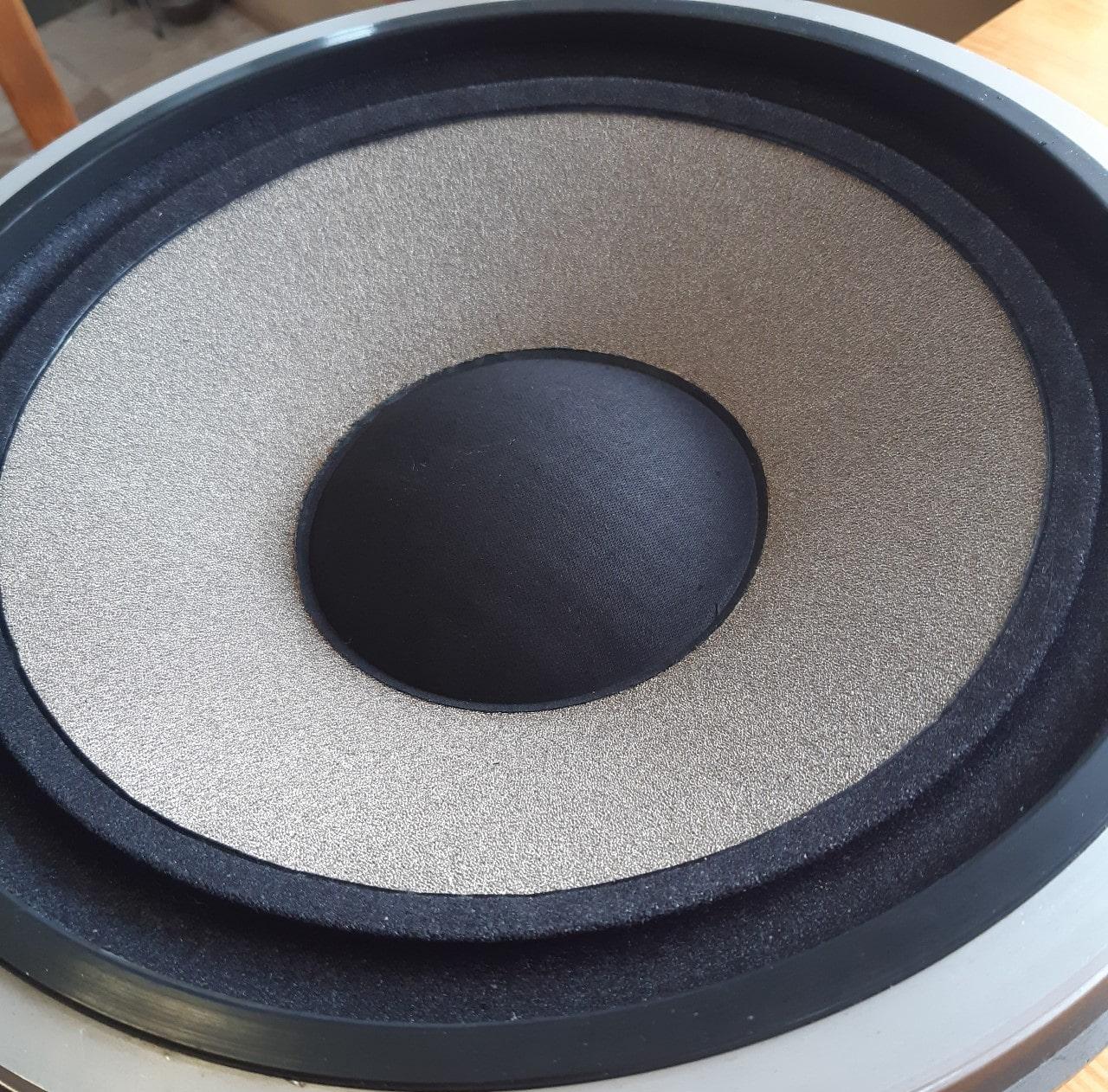

Фото новых динамиков:

Автор фото: Крюк Валерий Геннадьевич
