Динамик 75 ГДН-115-4: характеристики, размеры и применение

Низкочастотный динамик 75 ГДН-115-4 — это классическая модель советского производства с мощностью 75 Вт и сопротивлением 4 Ом. Громкоговоритель отличается надежной конструкцией, большим ходом диффузора и сбалансированным звучанием, что делает его отличным выбором для самодельной акустики и профессиональных систем. Модель продолжает традиции советских динамиков, славящихся долговечностью и чистым басом без искажений. Если вы ищете альтернативу, стоит также рассмотреть динамик 75 ГДН-1С-4, который имеет схожие параметры, но отличается конструкцией рамы.

Динамики выполнены из качественных материалов, имеют оптимальные габариты для установки в любые акустические корпуса. Мощный магнит и прочная литая алюминиевая рама обеспечивают стабильную работу в широком диапазоне мощностей. Применение модели обширно: от домашнего Hi-Fi до концертных площадок. Для сравнения, более современная версия 75 ГДН-3-4 может предложить другие акустические свойства, однако 75 ГДН-115-4 остается эталоном «советского звука».

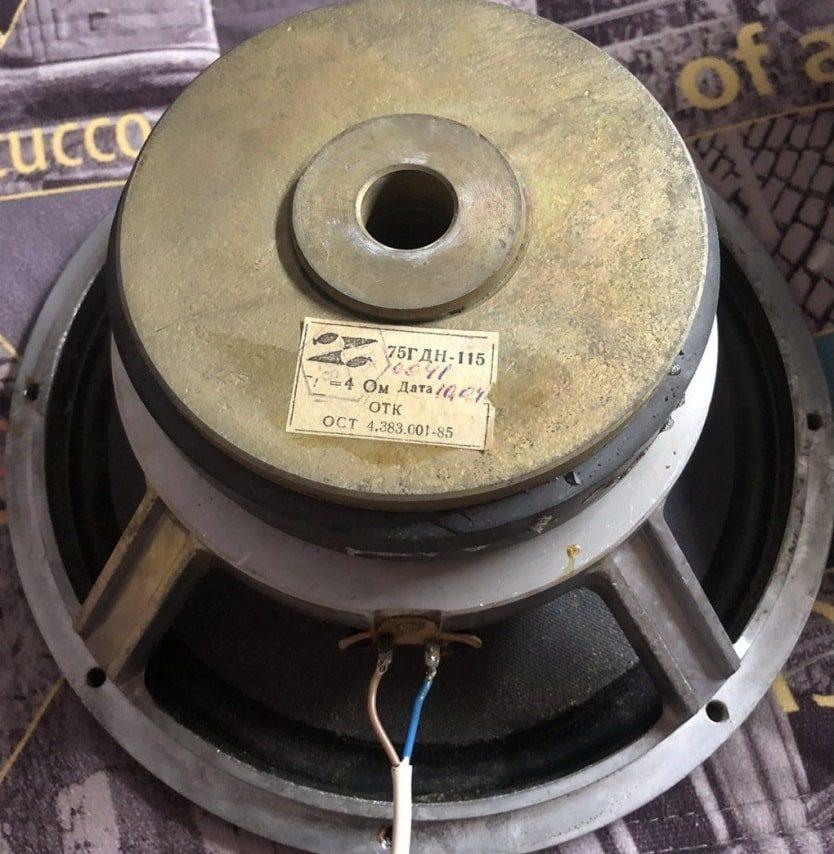

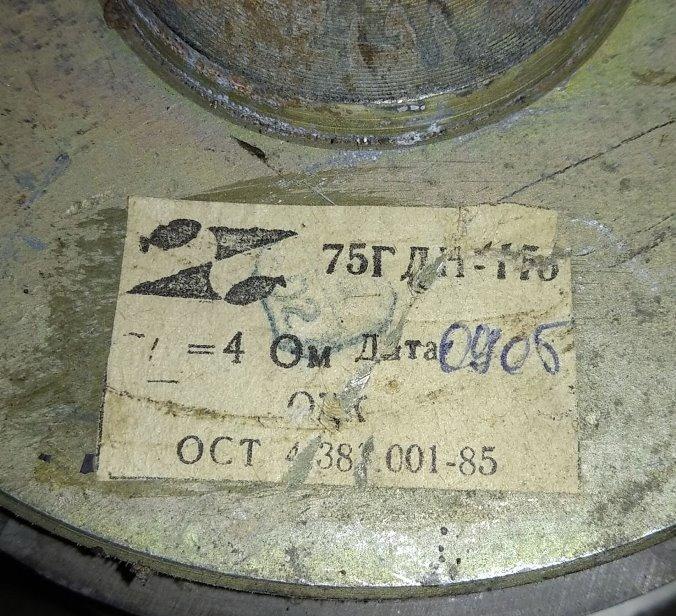

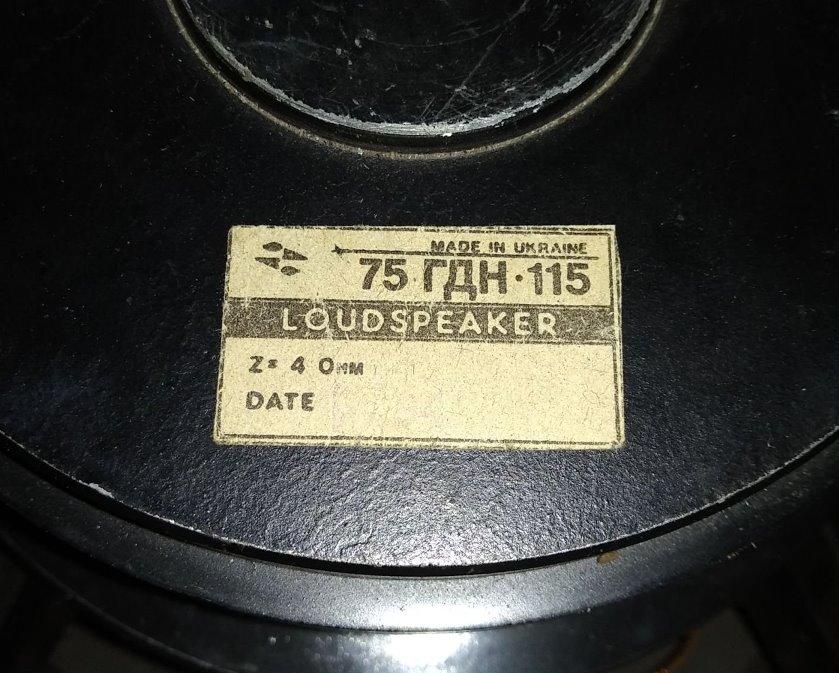

Низкочастотный громкоговоритель 75ГД-115 изготавливался на заводе “Красный Луч” (г. Красный Луч, Украина) в конце 90-х годов. Модель схожа с , но имеет круглую раму, перевернутый подвес и отверстие в керне магнитной системы.

Таблица технических характеристик 75 ГДН-115-4

Параметр	Значение
Номинальная мощность (Вт)	75 Вт
Номинальное сопротивление (Ом)	4 Ом
Минимальная рабочая мощность	5 Вт
Диаметр диффузора	300 мм (12 дюймов)
Ход диффузора (Xmax)	8 мм
Чувствительность	85 дБ
Диапазон частот	30 – 1000 Гц
Диаметмонтажного отверстия	236 мм
Внешние размеры (ВхШ)	124 х 256 мм
Вес	4,22 – 4,5 кг
Магнитная система	Два кольцевых ферритовых магнита
Диаметр магнита	135 мм
Материалы	Бумажный диффузор, резиновый подвес

Конструкция и описание динамика

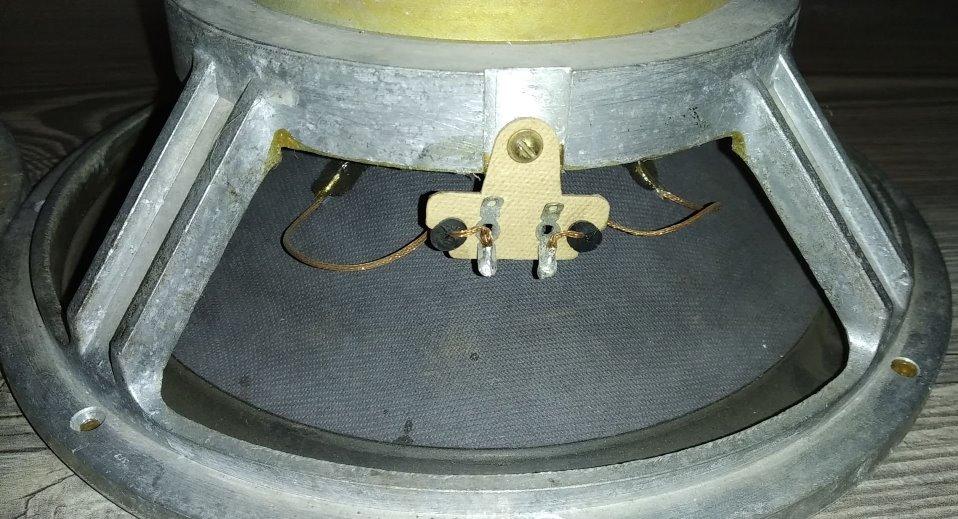

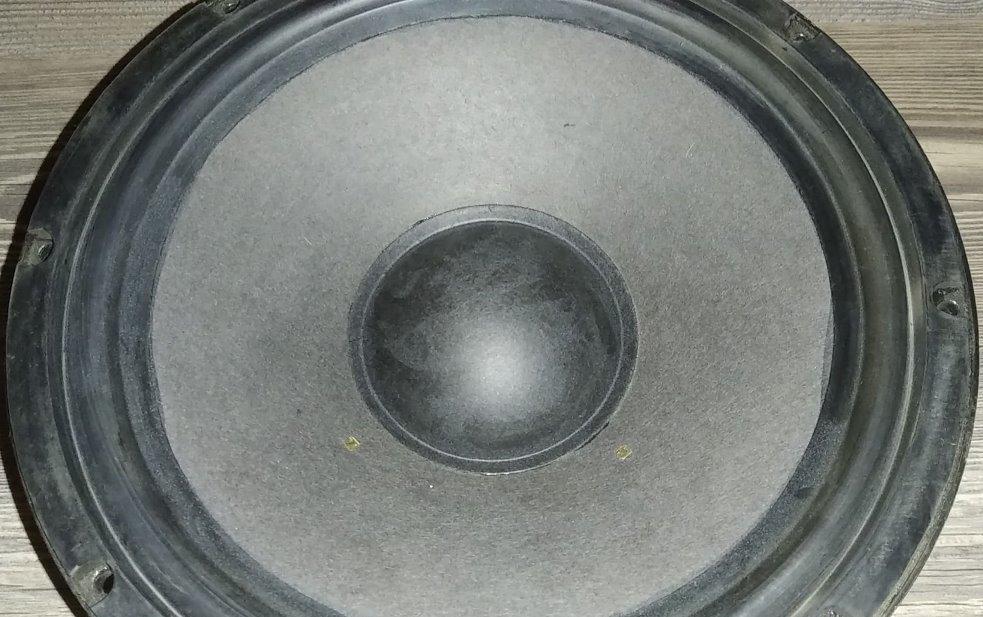

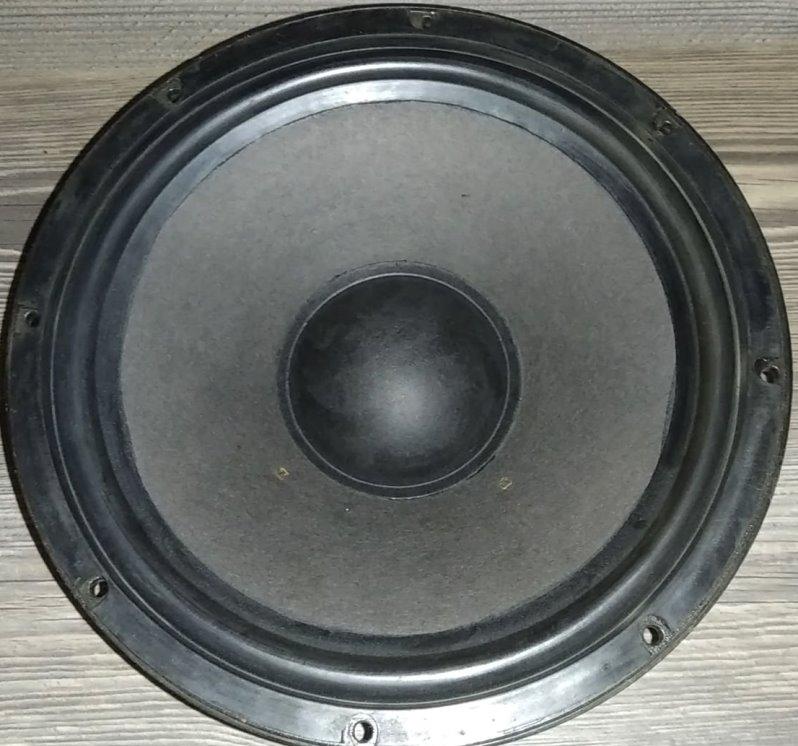

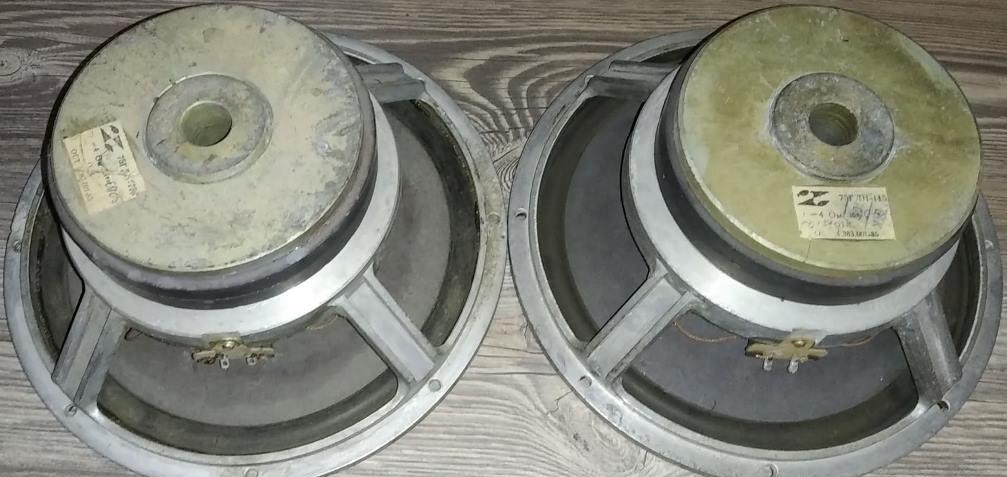

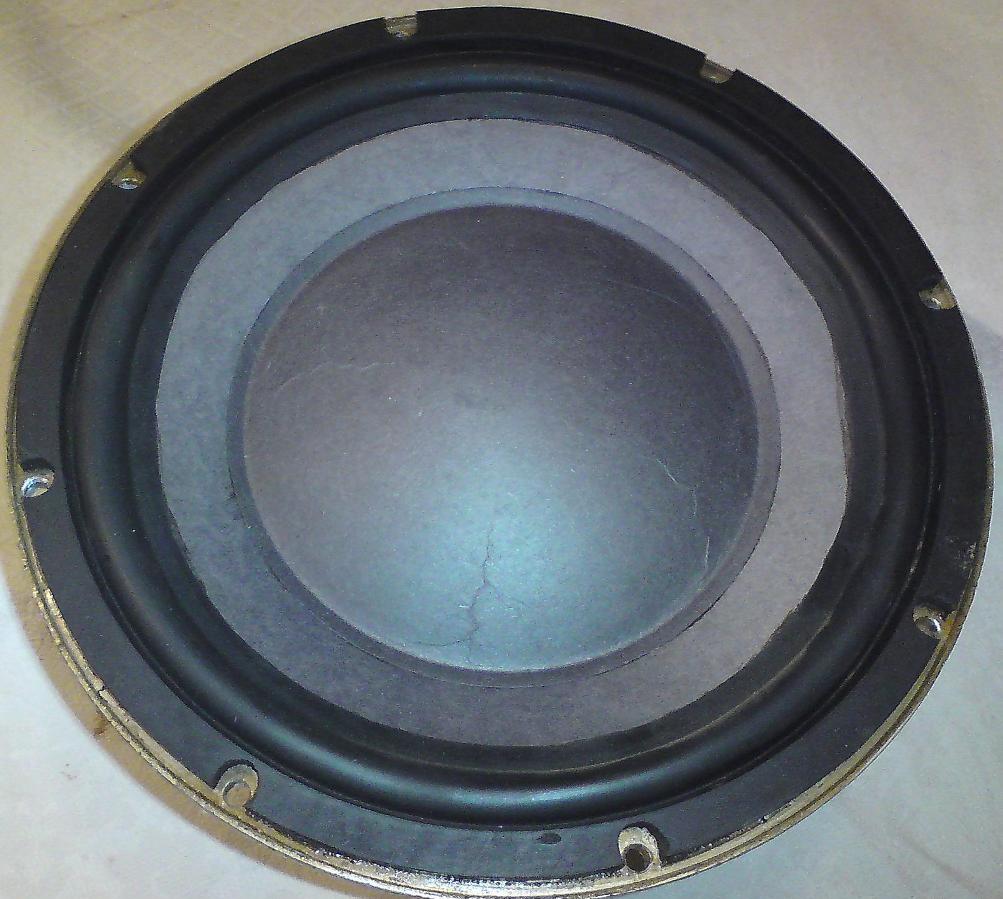

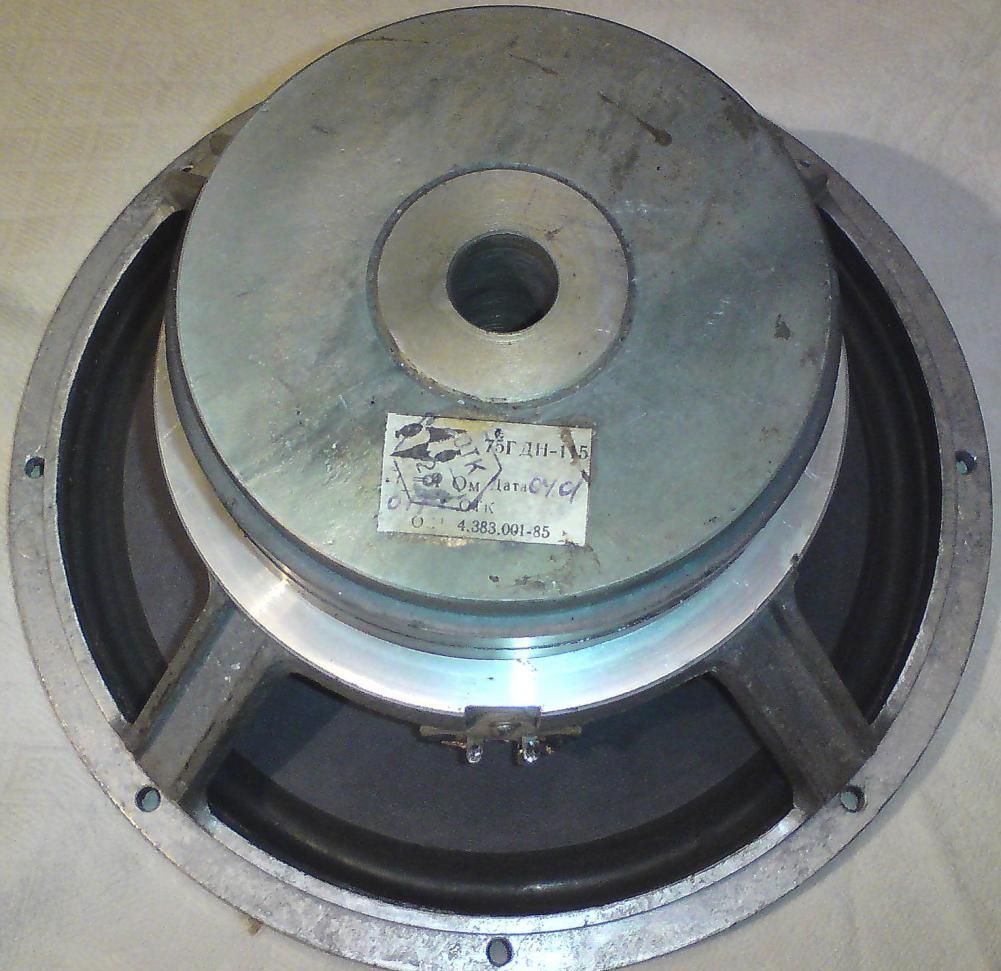

Головка низкочастотная, неэкранированная. Рама литая, алюминиевая. Диффузор и пылезащитный колпачок изготовлены из бумаги, подвес — из резины. Центрирующая шайба выполнена из ткани. Магнитная система построена на двух кольцевых ферритовых магнитах, в керне высверлено отверстие для улучшения охлаждения катушки.

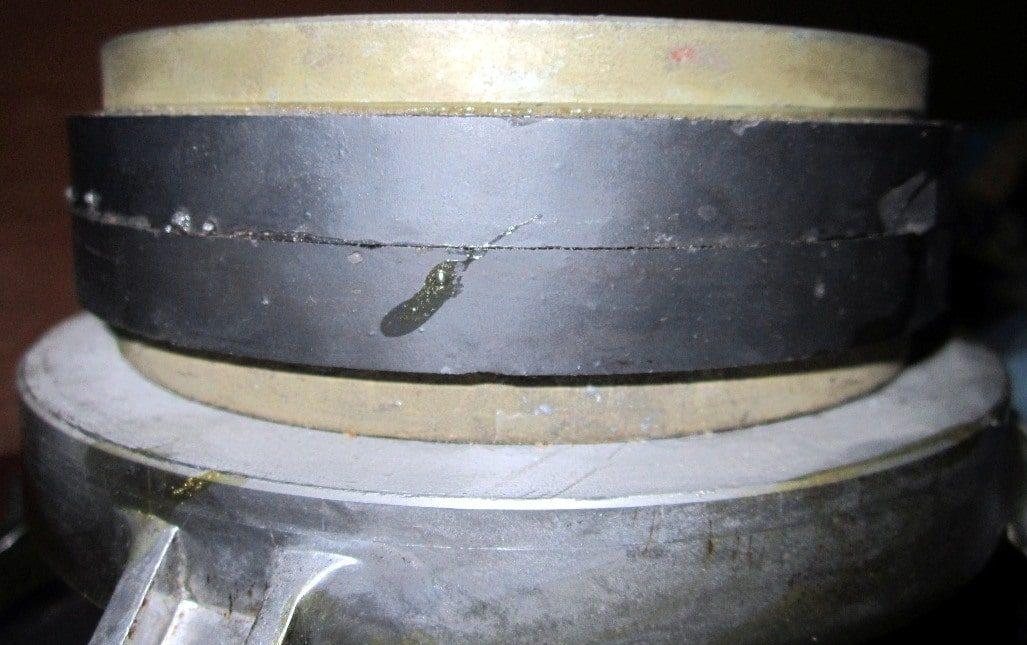

Параметры магнитной цепи

Магниты: пара кольцевых ферритовых магнитов размером Ø132х12,5 мм каждый;

Керн: диаметром 49,5 мм;
Отверстие в керне: диаметром 19,5 мм;

Фланцы (верхний и нижний): размер Ø124х9,5;
Выступ керна со стороны магнита: 4,5 мм.

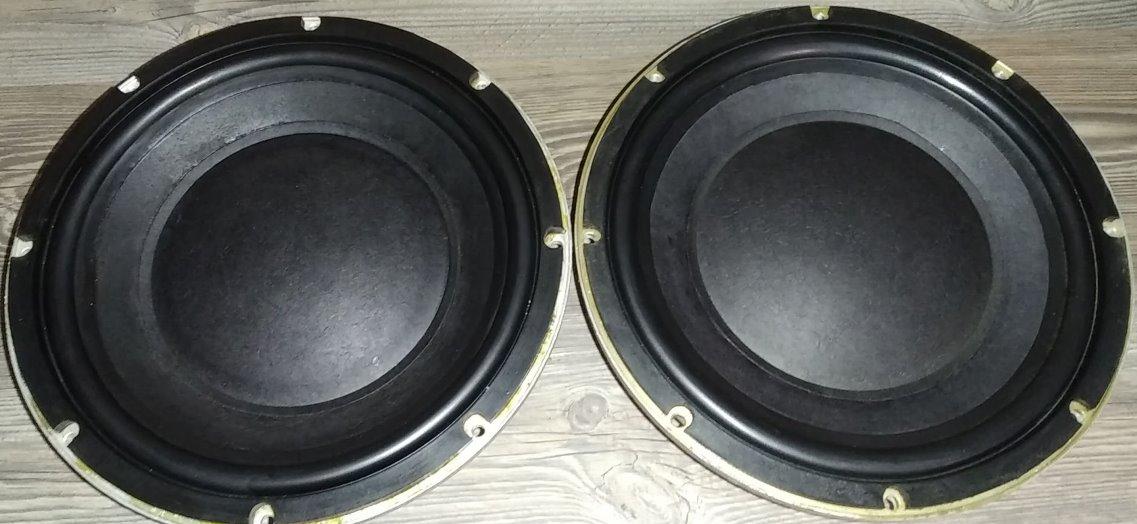

Вариации исполнения и фото

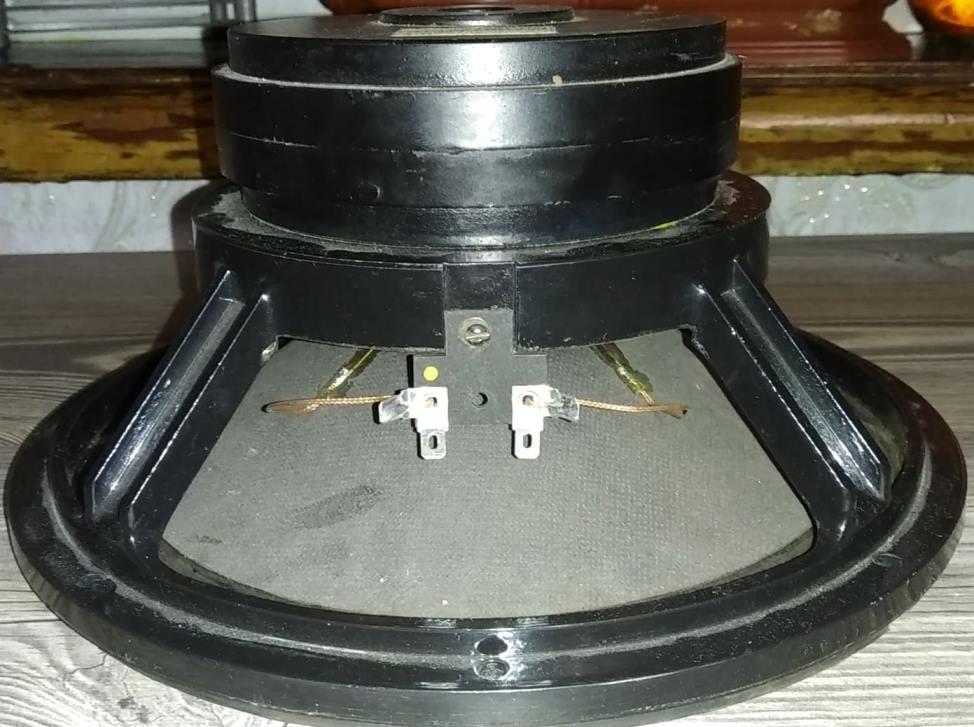

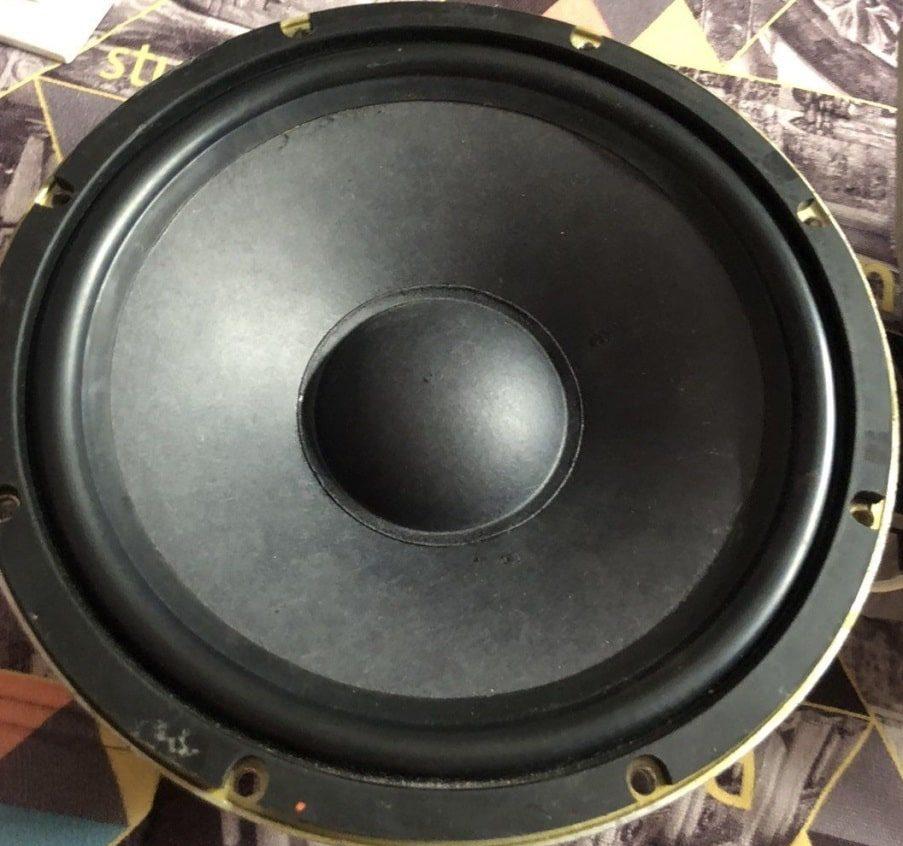

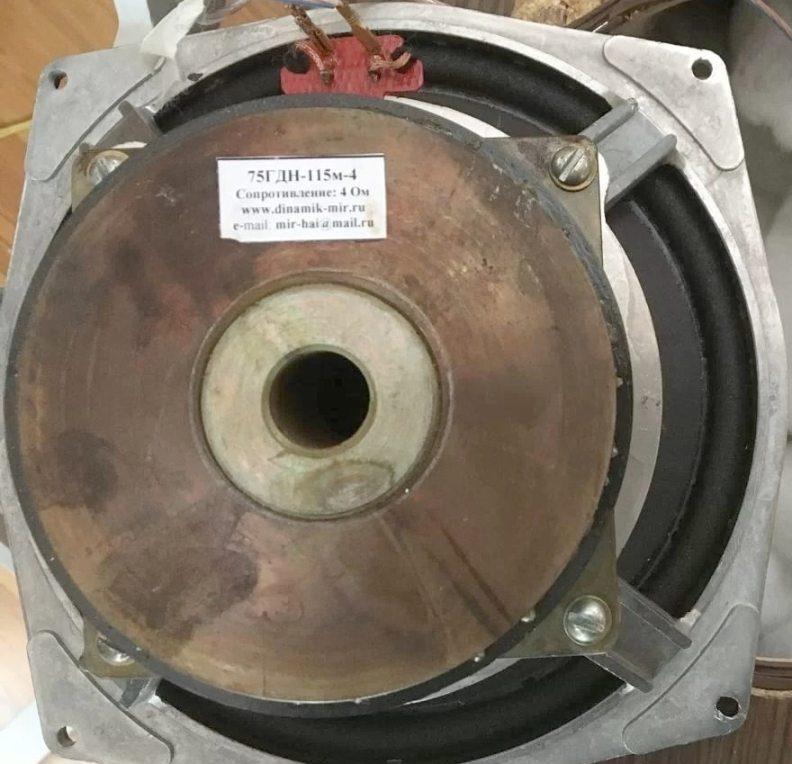

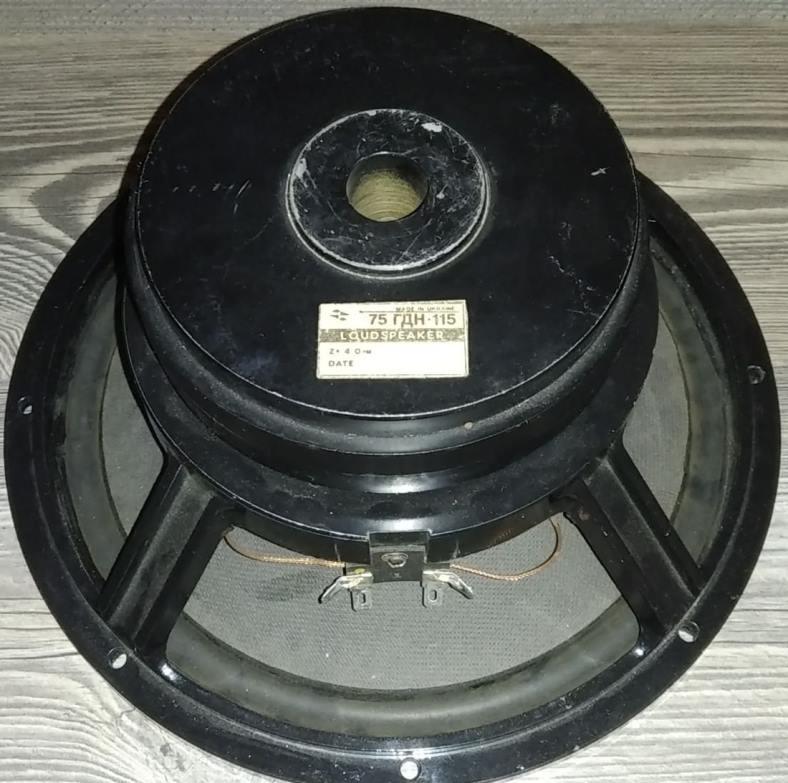

Существуют различные варианты исполнения динамика 75ГДН-115. Например, пылезащитный колпачок может иметь меньший диаметр, а рама и магнитная система иногда окрашиваются в черный цвет. Также встречается модификация с рамой от модели 75ГДН-1.
