Усилитель мощности Электроника АI-029: полный обзор и характеристики

Изготовитель: Брянский завод полупроводниковых приборов, 1983-1984.

Назначение: для высококачественного усиления звуковых фонограмм с любых источников.

Усилитель Электроника АI-029 стал преемником популярной модели , получив новую элементную базу на транзисторах КТ814/815 и операционных усилителях. Рассмотрим его преимущества и недостатки.

Технические характеристики Электроника АI-029:

Диапазон рабочих частот 20 – 20000 Гц

Номинальная выходная мощность на канал: 50 Вт/8 Ом

Сопротивление подключаемых АС: 4 – 8 Ом

Коэффициент общих гармонических искажений в диапазоне 40-16000 Гц: 0,1%

Коэффициент общих искажений интермодуляции: 0,2%

Отношение сигнал/невзвешенный шум: 80 дБ

ЭДС источника сигнала: 5 В

Минимальная ЭДС источника сигнала: 200 мВ/4 Ом

Потребляемая от электрической сети мощность: 250 Вт

Габариты усилителя (ШхВхГ) 440х135х400 мм

Масса: 12 кг

Розничная цена: 500 рублей

Краткая история создания усилителя от Виталия, его разработчика:

Все началось с этой темы. В 1989-1991 годах появилась идея заменить выпускаемый аппарат более новой моделью. Тем более появилась новая элементная база КТ814, КТ815, КТ817, КТ818, КТ816, КТ818, КТ501-КТ504 и операционные усилители. Корректирующий усилитель для проигрывателя собран дискретно с питанием ±27 В. Выходной каскад был разработан с учетом современных тенденций (на то время), имеется в виду то, что учитывалось влияние интермодуляционных искажений. Так же хочу добавить, по словам Виталия, что дизайн выполнили в Питере (люди профессионально занимающиеся таким делом), но фамилий уже не вспомнить.

Описание Электроника АI-029:

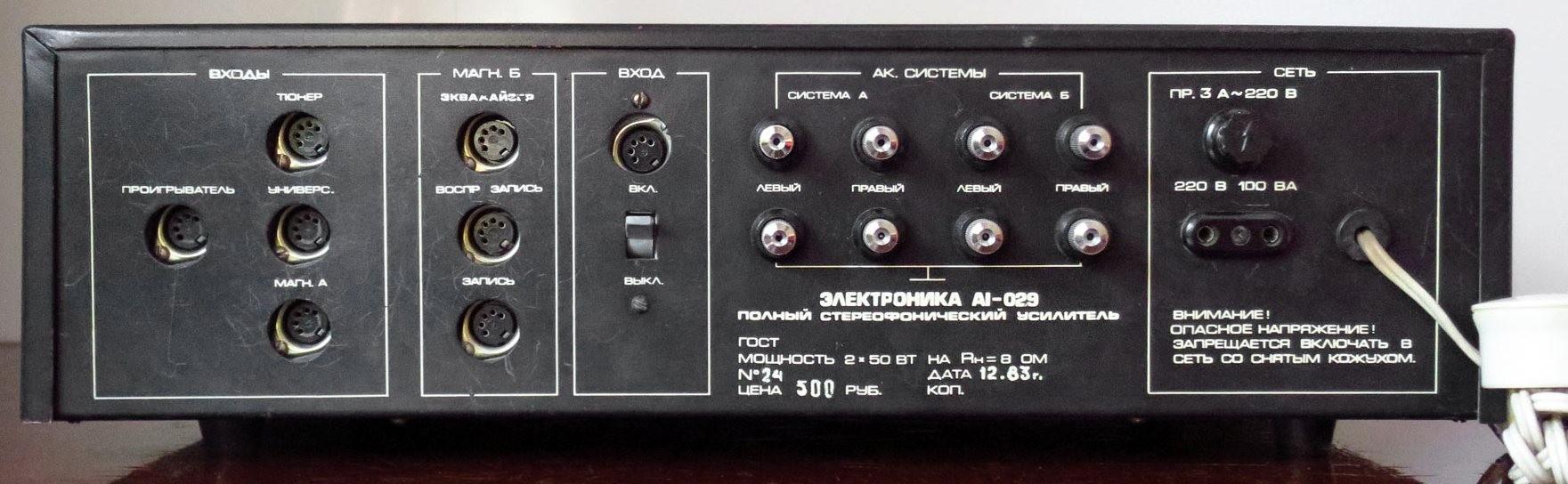

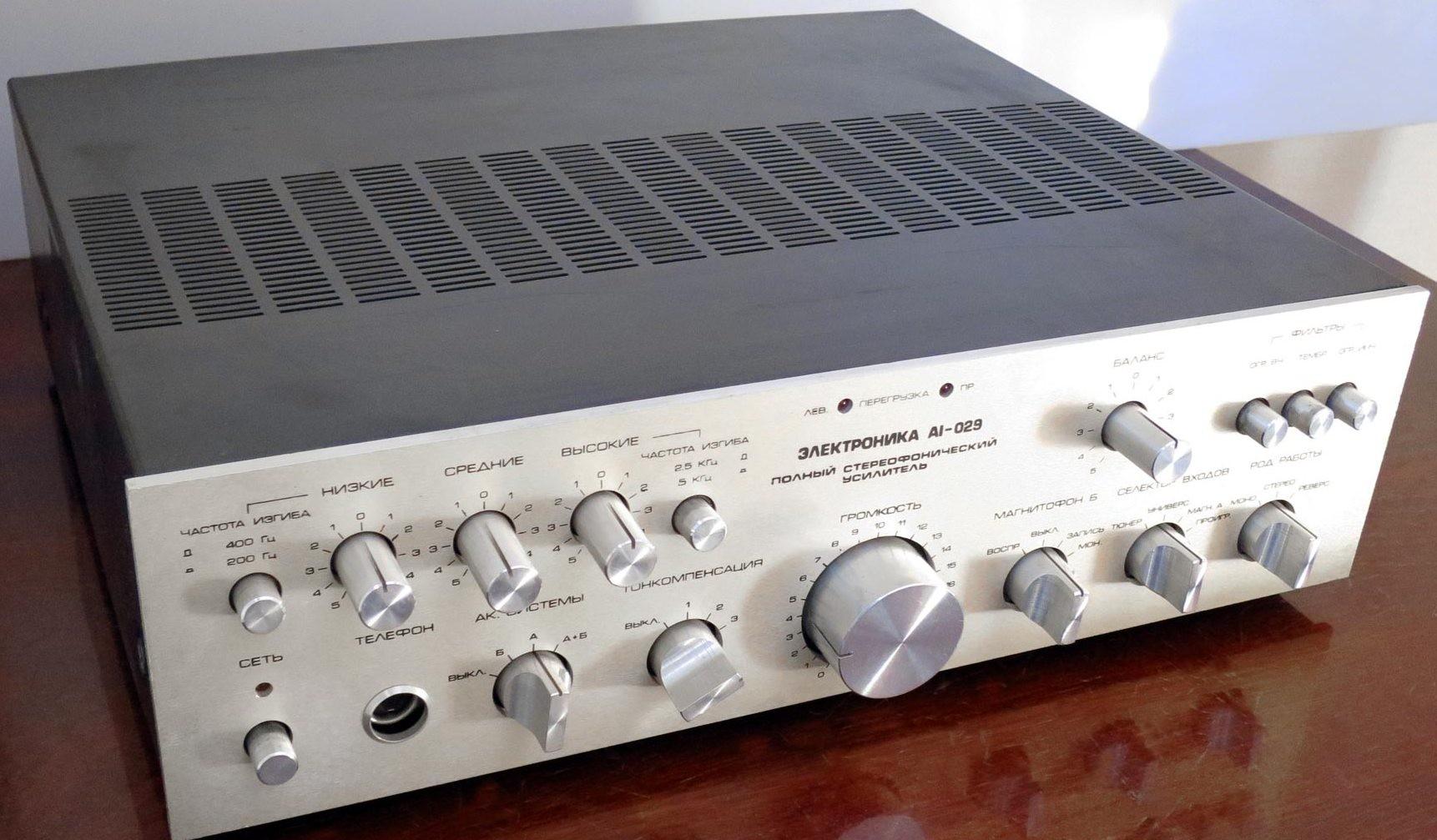

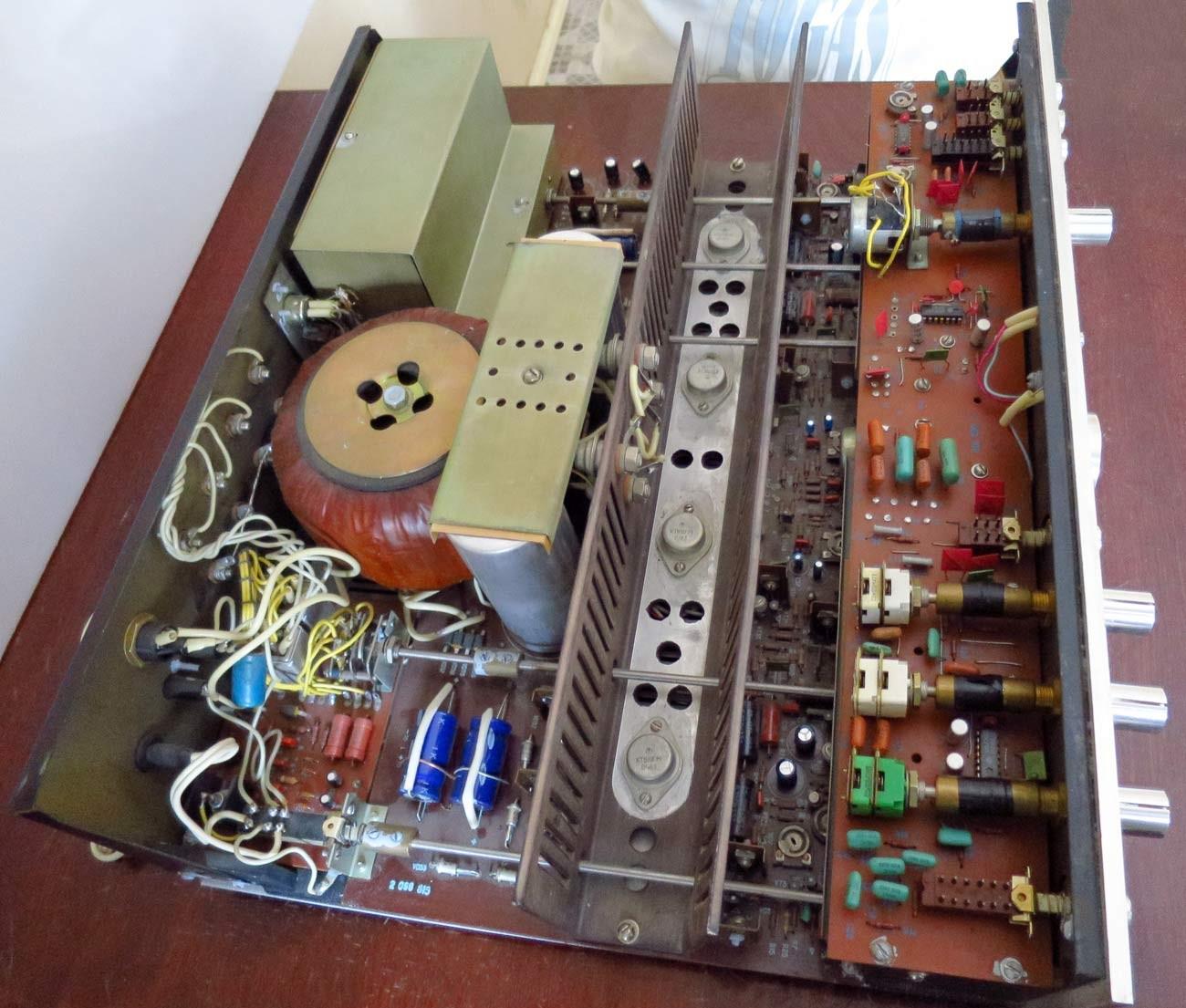

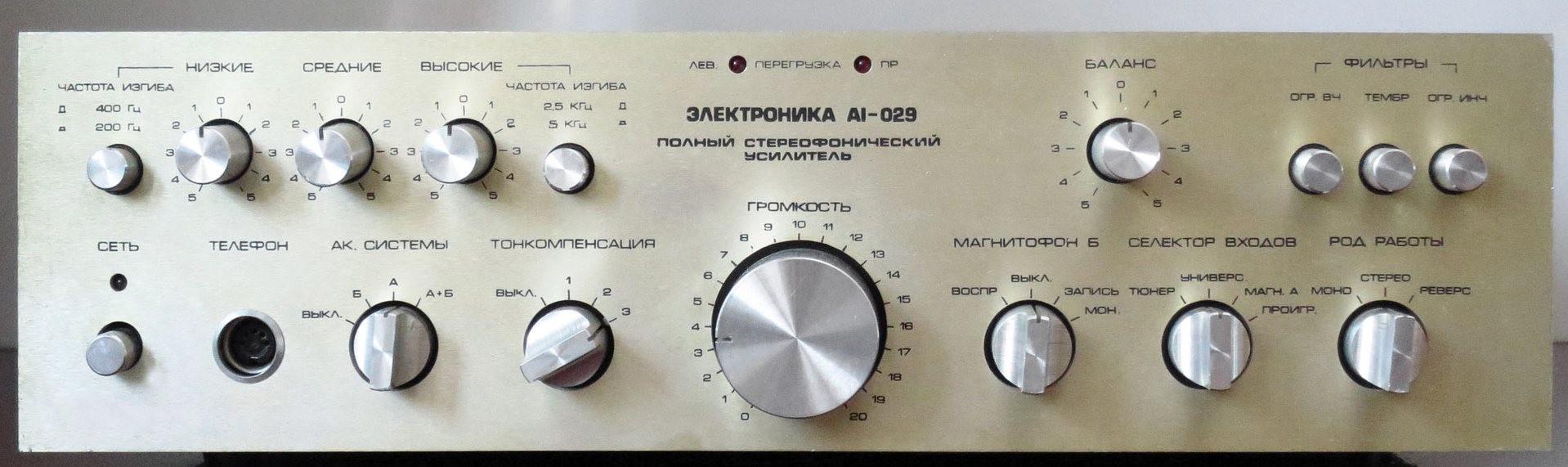

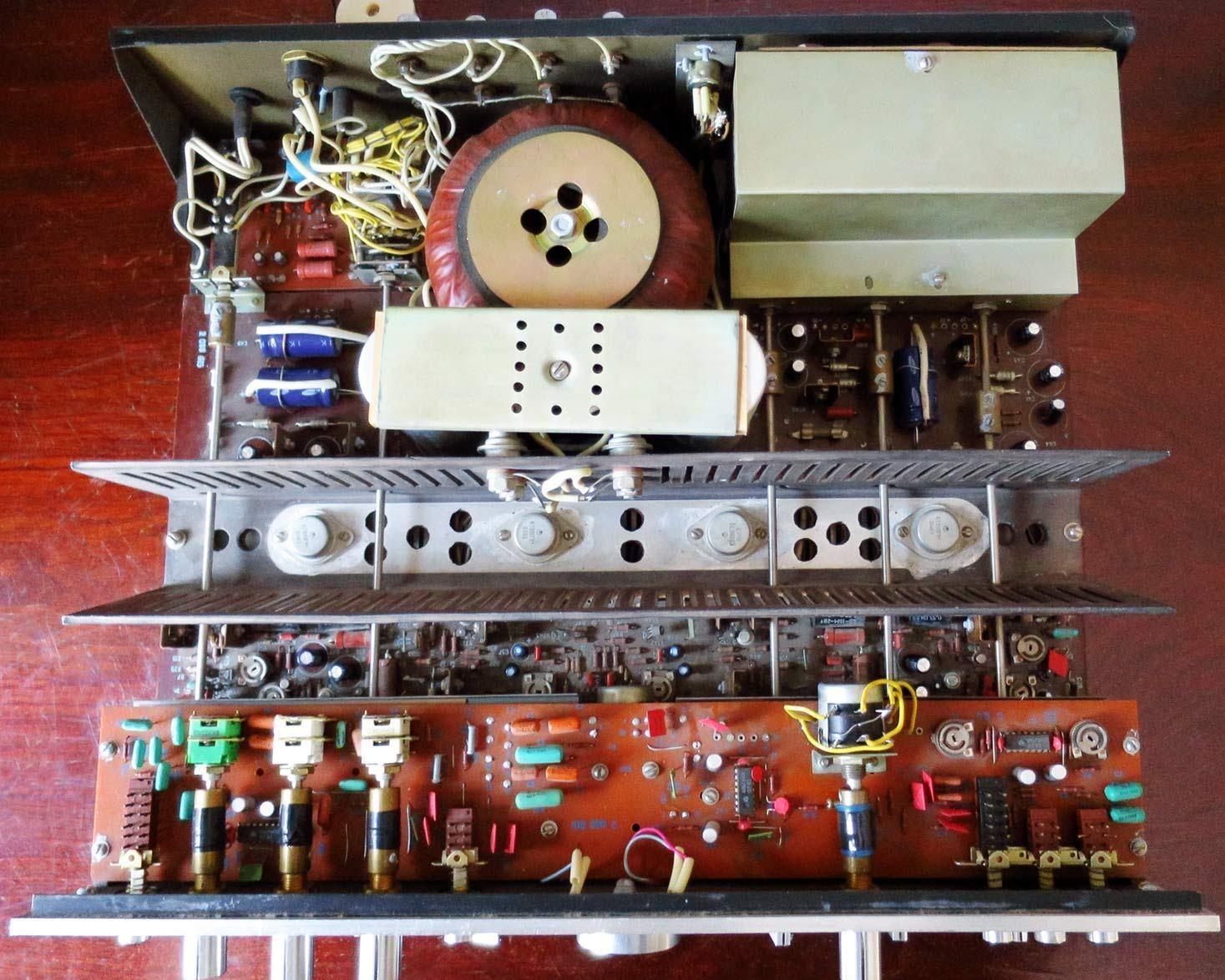

Усилитель выпущен опытно в количестве около 50 шт. Усилитель смонтирован на стальном шасси. Передняя панель алюминиевая. Верхняя крышка из металла, является боковыми стенками. Задняя панель так же из металла. У задней стенке, по середине находится сетевой тороидальный трансформатор с блоком питания, по бокам которого расположен узел защиты и входная плата. По центру расположен радиатор с выходными транзисторами. У передней панели находится предварительный усилитель с эквалайзером и селектором входов.

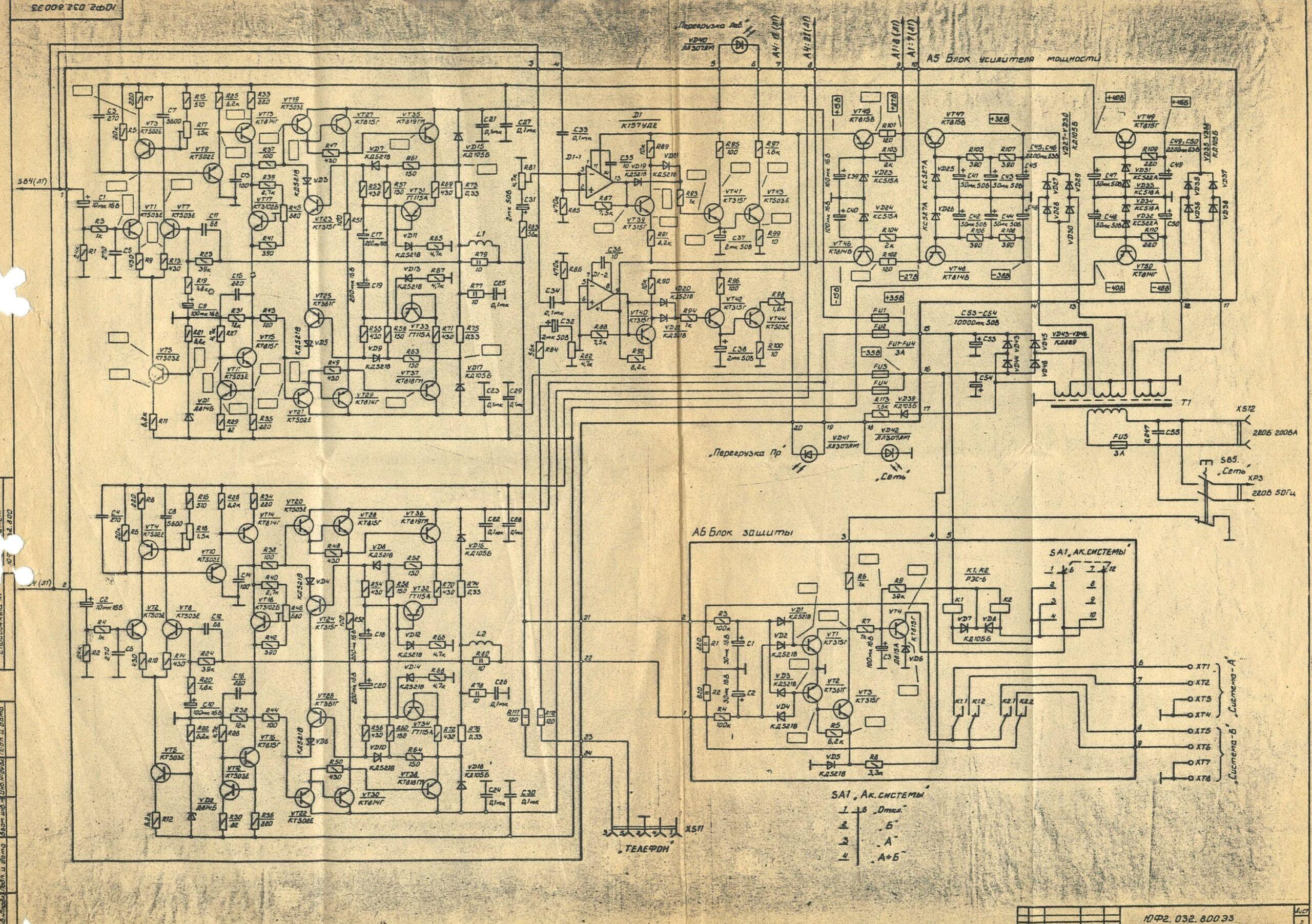

С точки зрения схемотехники, устройство демонстрирует высокий уровень качества, сопоставимый с легендарными АМФИТОН А1-01-3 стерео Hi-Fi, хотя и имеет свои конструктивные особенности. Использование качественных компонентов и продуманная конструкция обеспечивают стабильную работу в длительном режиме.
