АМФИТОН А1-01-3: описание, характеристики и схема

АМФИТОН А1-01-3 — это классический советский двухканальный усилитель низкой частоты (УНЧ), разработанный для работы в составе Hi-Fi систем. Прибор предназначен для усиления и коммутации сигналов от различных источников звуковых программ (грампластинок, магнитофонов) в условиях помещения. Изготовитель: Львовское ЛПО им. Ленина и Ульяновский радиозавод. Аппарат отличается надежной конструкцией, низким уровнем шумов и качественным звучанием, характерным для продукции серии «Амфитон». Для тех, кто ищет альтернативы, стоит также обратить внимание на Амфитон 25У-101С-1, который демонстрирует схожий уровень качества сборки.

Основные технические характеристики

Основные технические характеристики:

• Диапазон воспроизводимых частот: 20 – 20000 Гц

• Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1,5 дБ
• Сопротивления подключаемых АС: 4 Ом
• Номинальная мощность: 20 Вт/4 Ом
• Коэффициент нелинейных искажений: 0,3%

• Коэффициент гармоник в диапазоне 40-12500 Гц: 0,3%
• Коэффициент общих интермодуляционных искажений: 0,6%
• Переходные затухания между каналами на частотах 1-10 кГц: 30 – 40 дБ
• Рассогласование АЧХ каналов: не более 2 дБ

• Относительный уровень шумов для входов:
  • звукосниматель: 60 дБ
  • магнитофон: 70 дБ

• Пределы регулировки:
  • стереобаланса: 20 дБ
  • тембра: 10 дБ

• Потребляемая мощность от сети: 125 Вт
• Размер усилителя (ШхВхГ): 430х125х405 мм
• Вес усилителя: 11,5 кг

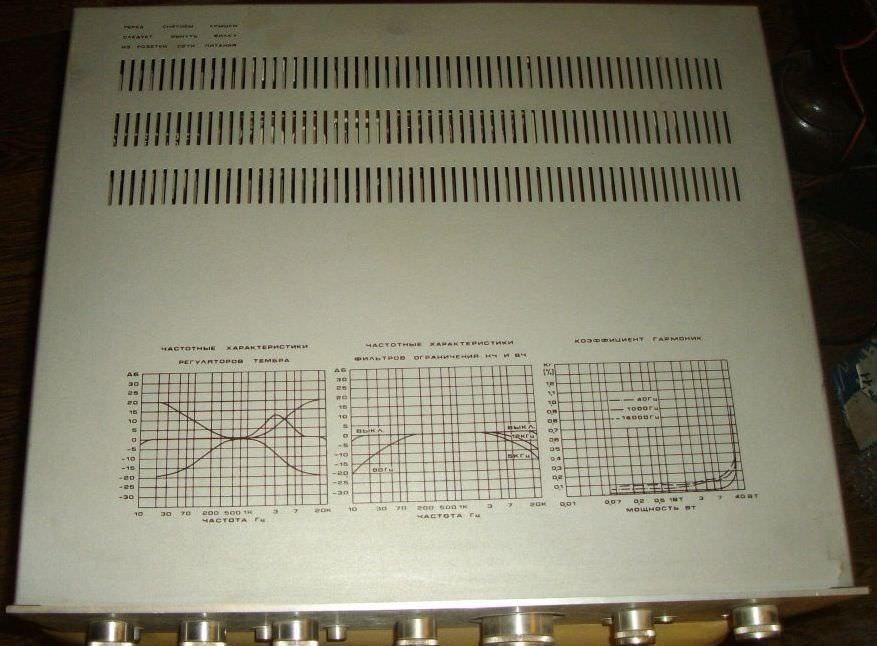

Габариты и конструкция

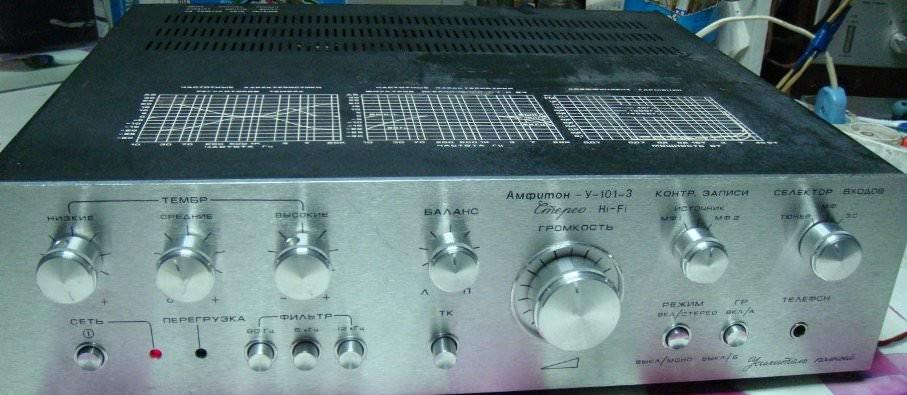

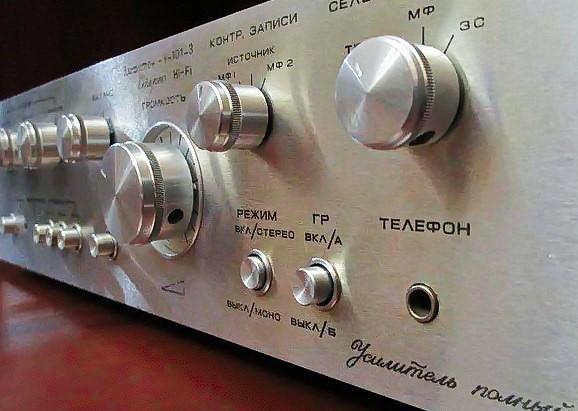

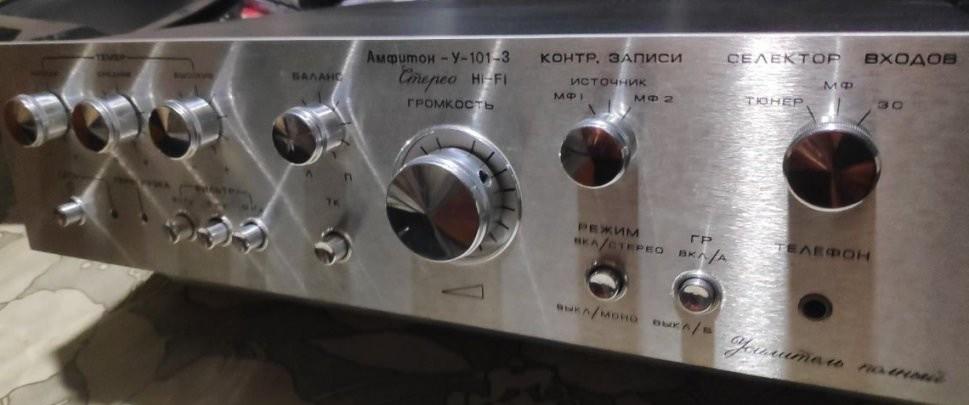

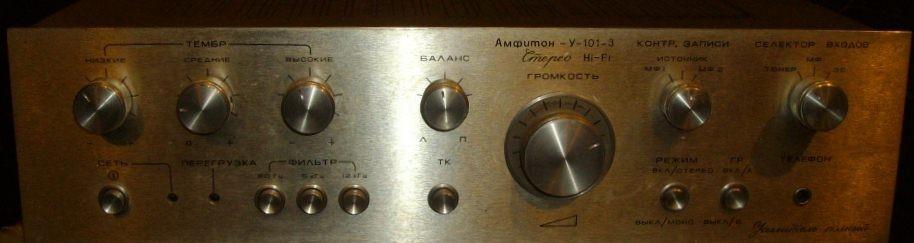

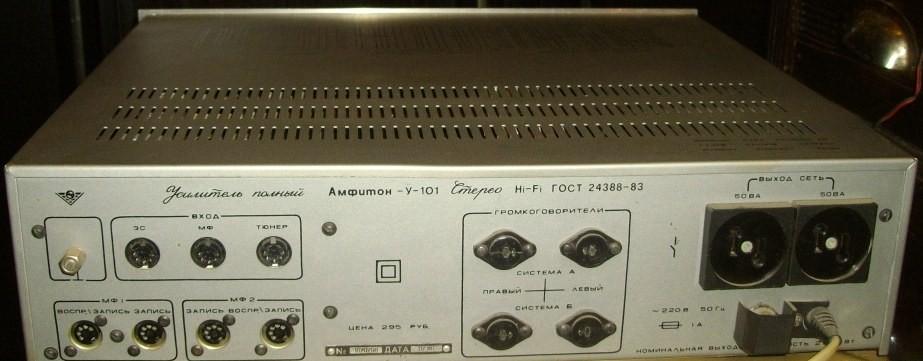

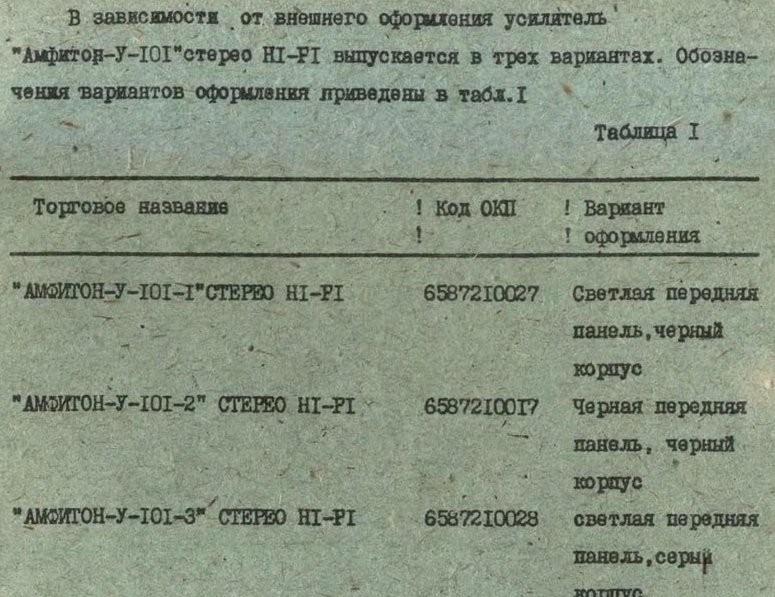

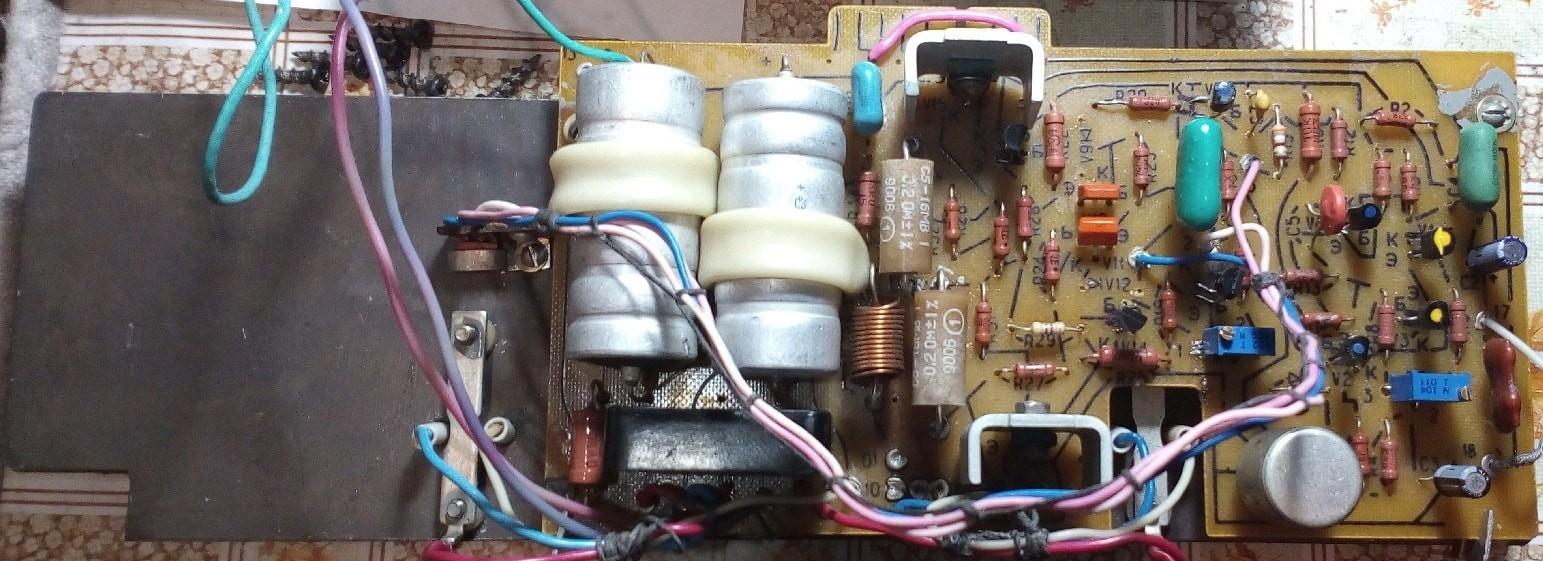

Усилитель представляет собой полную третью ревизию модели. Аппарат имеет характерную светлую переднюю панель и светлый корпус. Конструктивно корпус выполняется в двух модификациях: металлические с цветофактурным решением передней панели и в деревянном кожухе, отделанном под ценные породы дерева. Все органы управления (регуляторы громкости, тембра, баланса, кнопки переключения рода работ, индикатор и выключатель сети) расположены на лицевой панели. Гнезда для подключения датчиков входных сигналов, акустических систем, предохранители и колодки питания выведены на заднюю панель. Конструктивно усилитель собран из отдельных узлов. Все блоки выполнены печатным монтажом на отдельных платах.

Аналогичные по классу устройства, такие как АМФИТОН 35У-101 С, также пользовались популярностью среди аудиофилов благодаря высокому качеству сборки и звукопередачи. Усилитель А1-01-3 отлично вписывается в комплексы vintage-аудио, предлагая баланс между мощностью и чистотой сигнала. Для сравнения можно рассмотреть и Электронику АI-029, которая также была популярна в своем сегменте.

Схема на диске
