Усилитель АМФИТОН 35У-101 С: характеристики и описание
Изготовитель: Львовское ЛПО им. Ленина, с 1990 года. Этот аппарат является классическим представителем советской Hi-Fi техники, сочетающим в себе надежность и качественное звучание. Для тех, кто ищет более мощные решения, рекомендуем ознакомиться с моделью Амфитон 75У-101С, которая предлагает увеличенную выходную мощность.
Назначение: Усилитель предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Он отлично подходит для создания качественной акустической системы в стиле ретро, а также для восстановления оригинальной аппаратуры. Если вас интересуют более компактные решения, обратите внимание на Амфитон 25У-101С-1.
Основные технические характеристики АМФИТОН 35У-101
| Диапазон воспроизводимых частот | 20 – 25000 Гц |
| Неравномерность АЧХ (в диапазоне 20-20000 Гц) | ±0,5 дБ |
| Мощность на нагрузку 4 Ом |
|
| Коэффициент гармоник | 0,04 % |
| Переходные затухания между каналами (на частотах 1-10 кГц) | 40 – 50 дБ |
| Рассогласование АЧХ каналов | не более 1 дБ |
| Пределы регулировки тембра НЧ и ВЧ | ±12 дБ |
| Потребляемая мощность от сети | 230 Вт |
| Размер усилителя (ШхВхГ) | 430х80х377 мм |
| Вес усилителя | 7 кг |
Описание конструкции АМФИТОН 35У-101 С
Рама усилителя выполнена из штампованной стали и полностью разборная, что упрощает ремонт и обслуживание. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками корпуса, обеспечивая эффективный отвод тепла. Лицевая панель изготовлена из пластика с алюминиевой накладкой, что придает устройству классический вид.

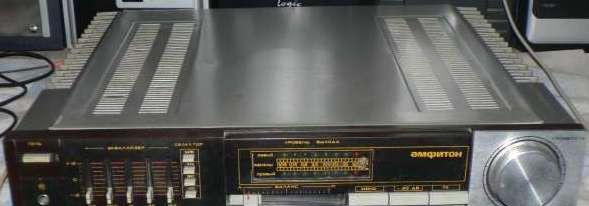

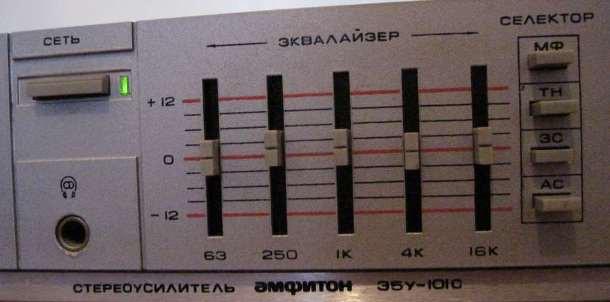

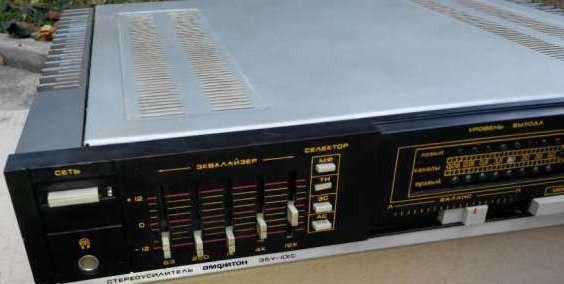

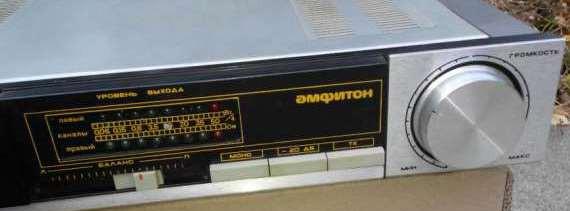

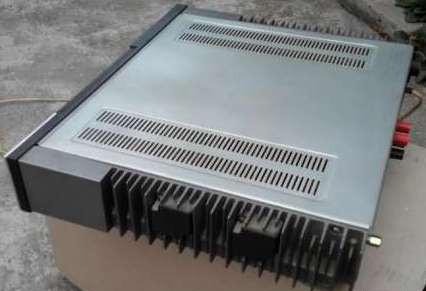

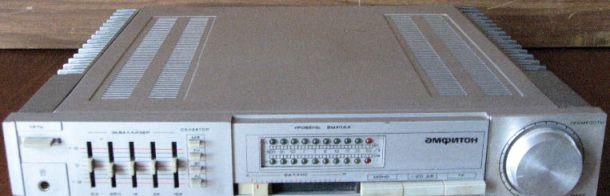

Дно усилителя металлическое, выпуклое с перфорированными отверстиями для вентиляции. На передней панели слева расположены: кнопка включения и индикатор сети, разъем для наушников, ползунки регулировки АЧХ и кнопки переключения входов. По центру находится светодиодный индикатор уровня перегрузки усилителя, под ним — регулировка стереобаланса. Ручка громкости расположена справа.

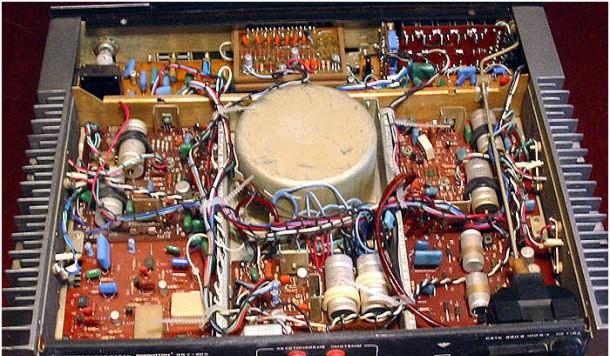

Внутри корпуса можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Конструкция включает предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух для экранирования.
Выходные транзисторы внешне закрыты пластмассовыми накладками:
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемое выходное сопротивление источников сигнала, подключаемых к усилителю, не более 4,7 кОм. Рекомендуемая предельная мощность акустических систем с номинальным сопротивлением 4 Ом – 35 Вт (долговременная) и 120 Вт (кратковременная), а с номинальным сопротивлением 8 Ом – 25 Вт и 120 Вт соответственно.
Схема и описание находится на нашем диске.
