Усилитель Амфитон 75У-101С: подробный обзор и характеристики
Изготовитель: Львовское ЛПО им. Ленина, с 1992 года.
Назначение: усилитель предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Аппарат является техническим аналогом Лорта 75У-101С, выпускаемого на том же заводе. Это надежная классика советского Hi-Fi, сочетающая высокую мощность с качественной сборкой и проверенной схемотехникой.
Основные технические характеристики:
- Диапазон воспроизводимых частот: 20 – 25000 Гц
- Неравномерность АЧХ в диапазоне 20-20000 Гц: ±0,5 дБ
- Мощность на нагрузку 4 Ом:
- номинальная: 35 Вт
- долговременная: 75 Вт
- кратковременная: 160 Вт
- Коэффициент гармоник: 0,04 %
- Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
- Рассогласование АЧХ каналов: не более 1 дБ
- Пределы регулировки тембра НЧ и ВЧ: ±12 дБ
- Потребляемая мощность от сети: 230 Вт
- Размер усилителя (ШхВхГ): 430х80х377 мм
- Вес усилителя: 7 кг
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
Рассогласование АЧХ каналов: не более 1 дБ
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
Рассогласование АЧХ каналов: не более 1 дБ
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
Рассогласование АЧХ каналов: не более 1 дБ
Пределы регулировки тембра НЧ и ВЧ: ±12 дБ
Потребляемая мощность от сети: 230 Вт
Размер усилителя (ШхВхГ): 430х80х377 мм
Вес усилителя: 7 кг
Описание конструкции:

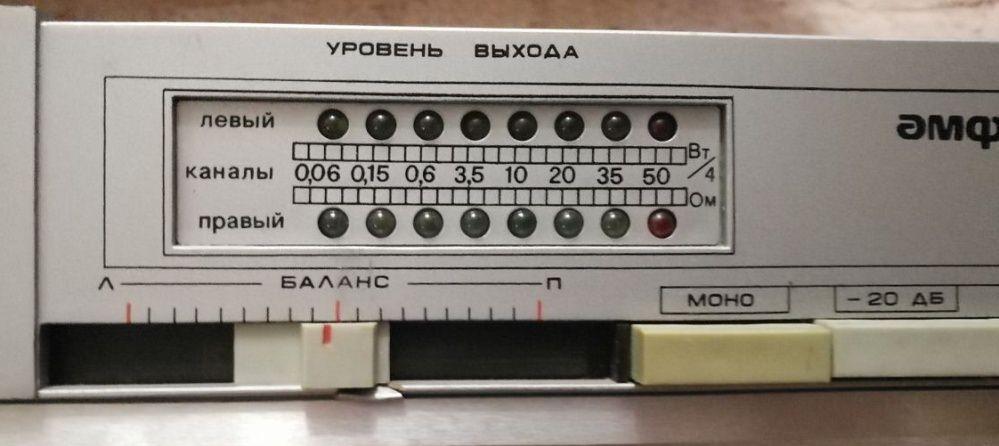

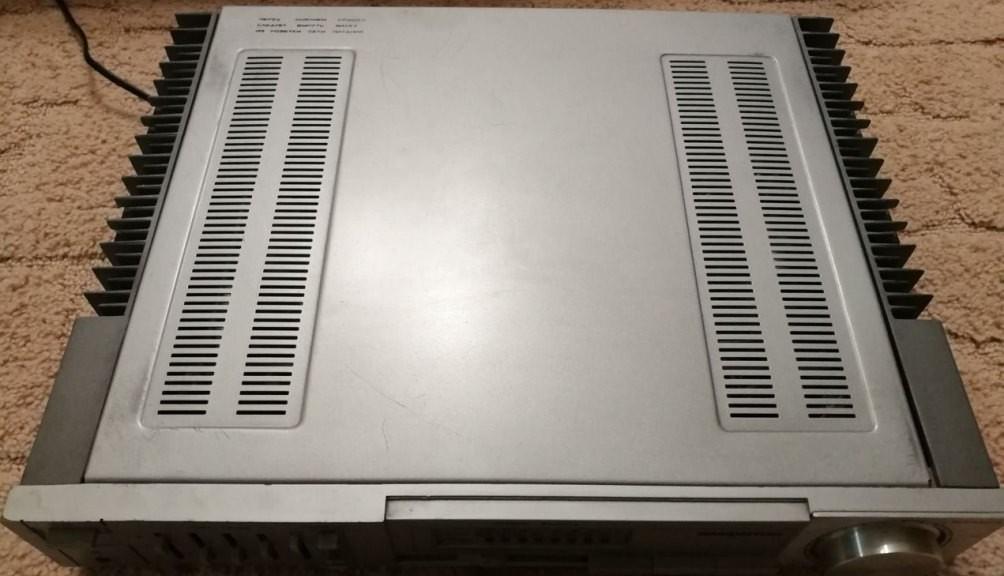

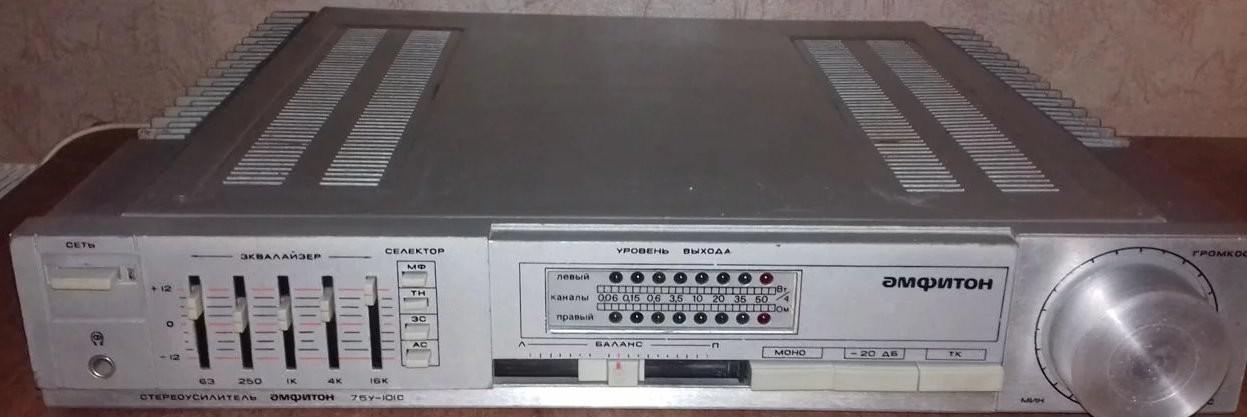

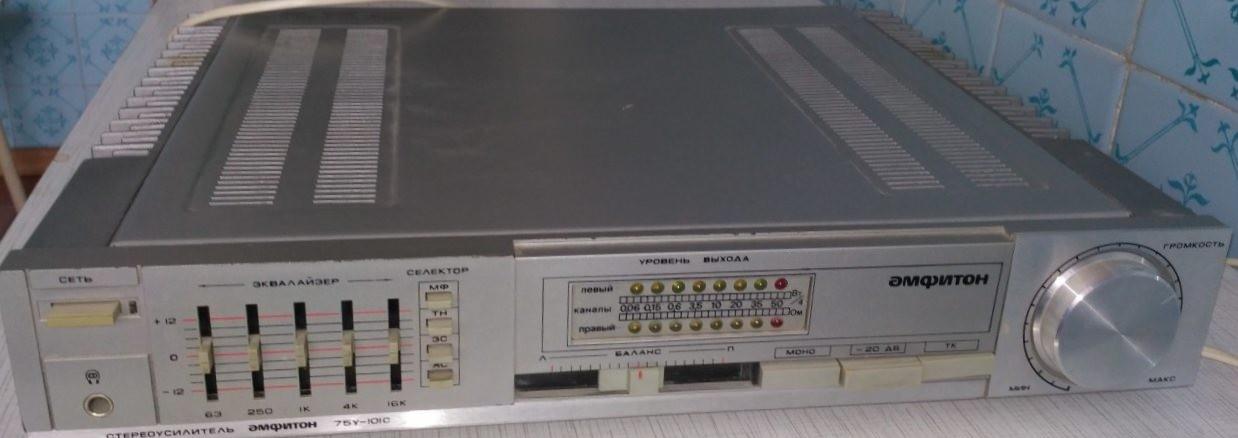

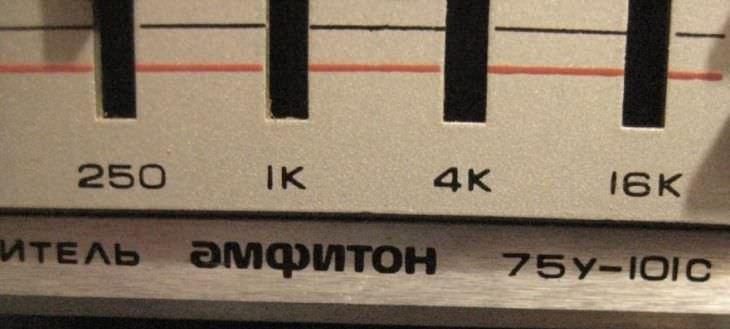

Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель из пластика с алюминиевой накладкой. Дно усилителя металлическое, выпуклое с перфорированными отверстиями. На передней панели слева находятся: кнопка включения и индикатор сети, разъем для наушников, ползунки – регулировка АЧХ и кнопки переключения входов. По центру находится светодиодный индикатор уровня перегрузки усилителя, под ним регулировка стереобаланса. Ручка громкости расположена справа.

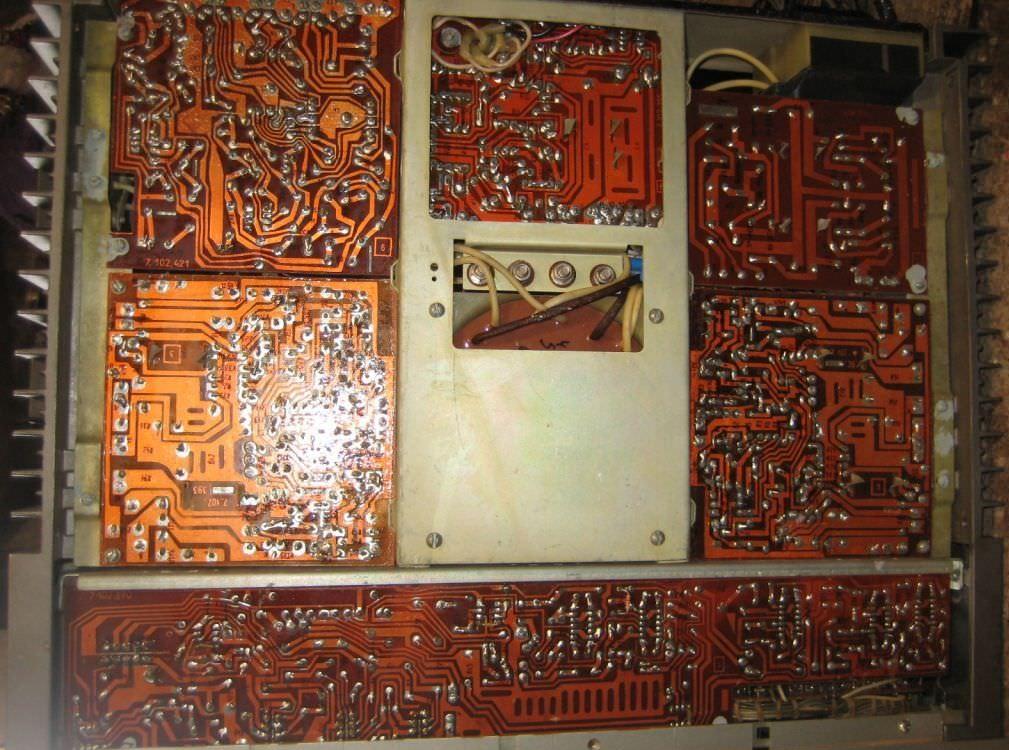

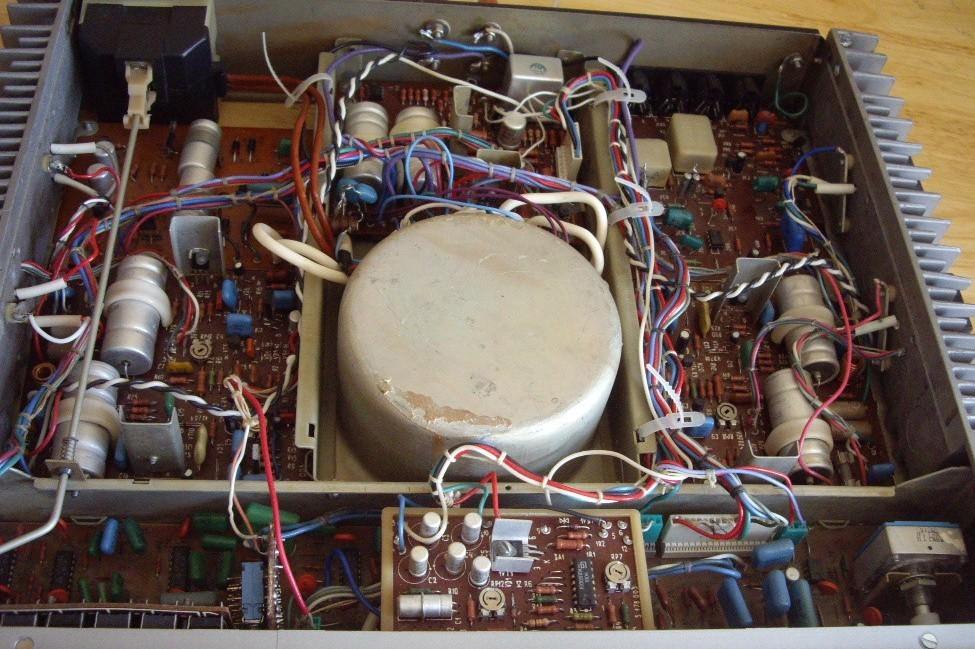

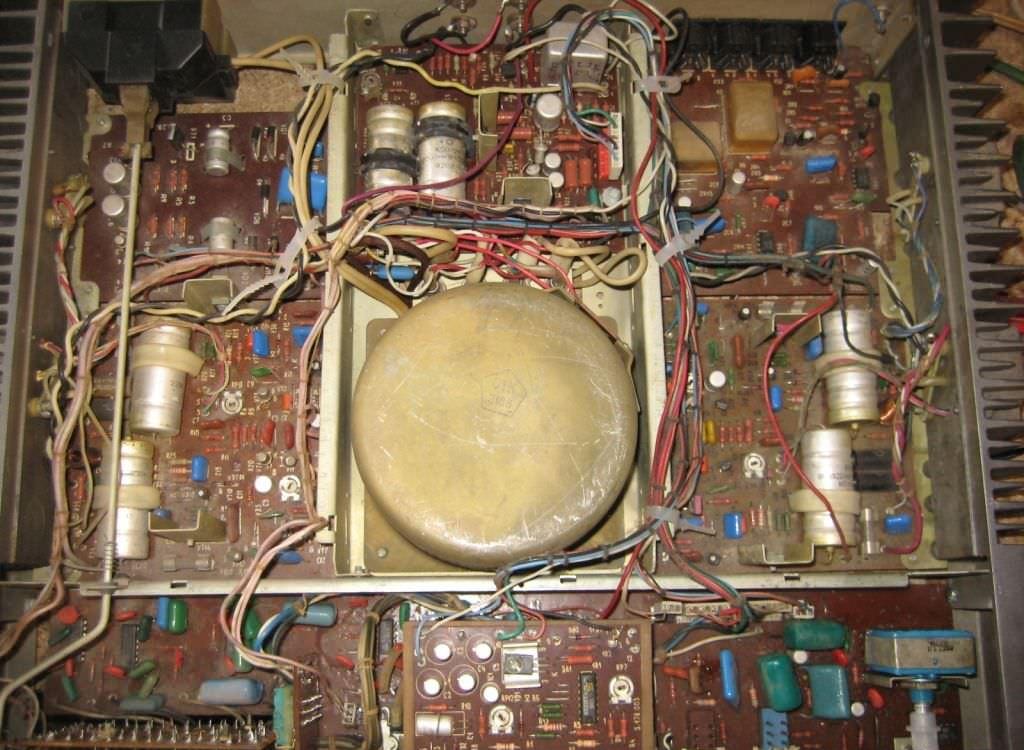

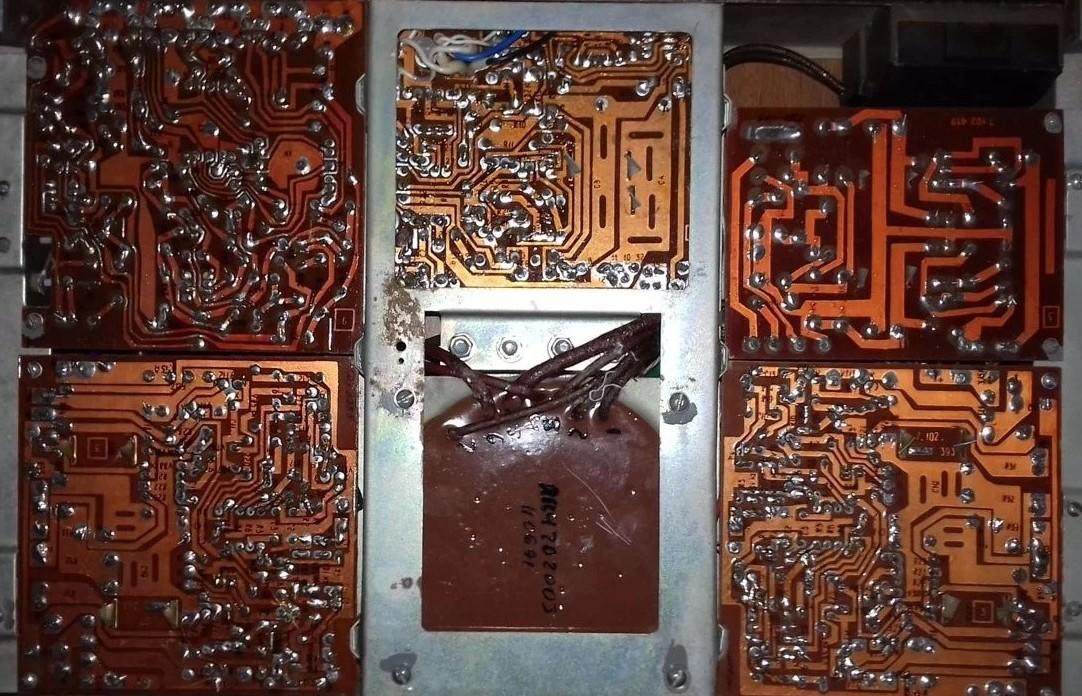

Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух. Выходные транзисторы внешне закрыты пластмассовыми накладками. Конструкция обеспечивает хороший отвод тепла и защиту от внешних помех.
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемое выходное сопротивление источников сигнала, подключаемых к усилелю не более 4,7 кОм. Рекомендуемая предельная мощность акустических систем с номинальным сопротивлением 4 Ом – 35 Вт (долговременная) и 120 Вт (кратковременная), а с номинальным сопротивлением 8 Ом – 25 Вт и 120 Вт соответственно. Для сравнения, более компактный АМФИТОН 35У-101 С обладает меньшей мощностью, но схожей архитектурой.
Если вам требуется более мощный или современный аналог, обратите внимание на Лорта 75У-202С. Для тех, кто предпочитает оригинальную конструкцию Амфитон, доступна Инструкция на диске.
