Низкочастотный динамик Ei AZ 1202/BFO-1: обзор и параметры

Низкочастотный динамик Ei AZ 1202/BFO-1 — это 12-дюймовый (30 см) громкоговоритель с мощностью 300 Вт, который часто используется в мощных сабвуферах. Произведен он на заводе «Elektronska industrija» в городе Ниш (Югославия, ныне Сербия). Этот драйвер отличается высокой эффективностью и способен воспроизводить глубокие басы с минимальными искажениями, что делает его востребованным среди аудиофилов и инженеров акустических систем. В отличие от современных пластиковых диффузоров, здесь используется бумажный элемент с резиновым подвесом, обеспечивающий «теплое» и естественное звучание. Для тех, кто ищет альтернативы, стоит рассмотреть Динамик 2А-14 «Ломо», который также славится своей надежностью и специфическим характером звука.

Динамик идеально подходит для закрытых ящиков (sealed) и систем с фазоинвертором (bass-reflex). В закрытом корпусе он обеспечивает наиболее контролируемый бас с быстрым откликом, тогда как фазоинвертор позволяет расширить нижнюю границу воспроизводимых частот и повысить отдачу на низких частотах. Установка и настройка драйвера не требуют специфических инструментов, что упрощает его интеграцию в самодельные акустические системы или реставрацию vintage-колонк.

Технические параметры и размеры Ei AZ 1202/BFO-1

Ниже приведена таблица с основными характеристиками динамика, необходимыми для расчета акустического оформления:

Ход диффузора (Xmax)	10 мм
Размер (дюймы)	12 дюймов
Тип	НЧ громкоговоритель
Назначение	Сабвуферы, домашние кинотеатры, студийные мониторы
Диаметр диффузора	30 см
Вес	5.5 кг
Мощность (RMS/Max)	300 Вт
Резонансная частота (Fs)	35 Гц
Добротность (Qts)	0.4
Эквивалентный объем (Vas)	50 л
Минимальная мощность усилителя	от 50 Вт
Диаметмagnetа	5 дюймов (кольцевой феррит)
Характер звучания	Глубокий, мощный бас, четкие средние
Полярность	Положительная (фазокорректный)
Расшифровка модели	AZ — серия, 1202 — модель, BFO — тип НЧ динамика

Конструкция и применение динамика Ei AZ 1202/BFO-1

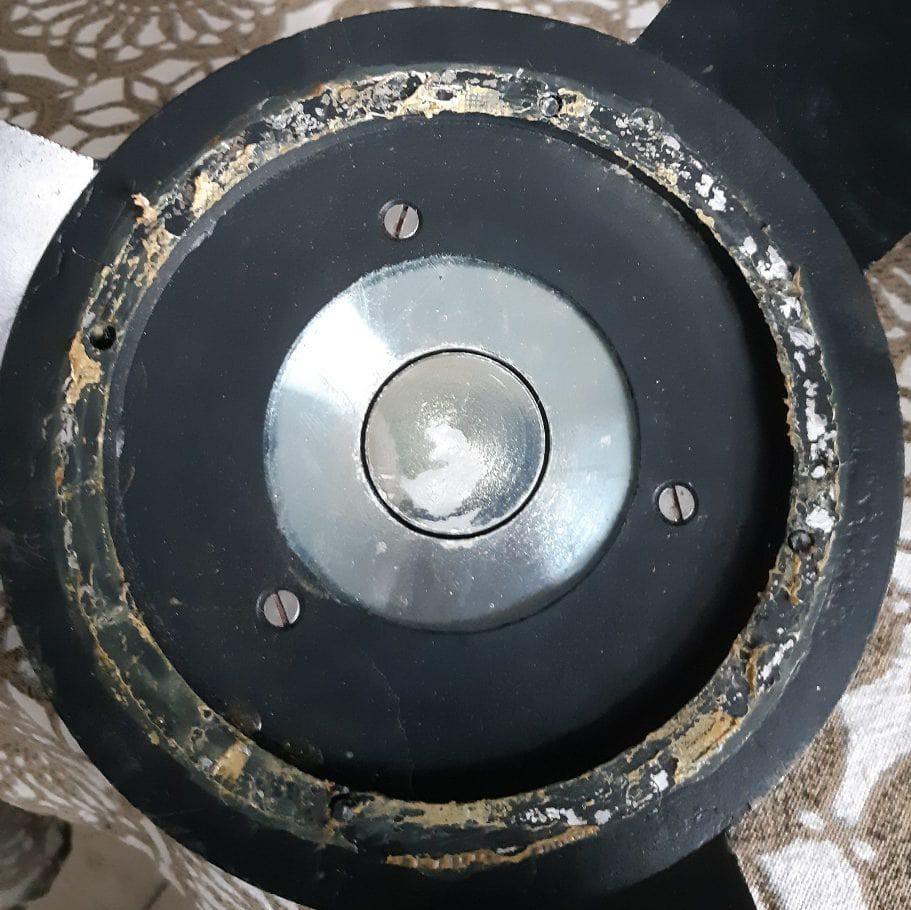

Динамик Ei AZ 1202/BFO-1 исторически применялся в качестве низкочастотного звена в акустических системах, таких как . Конструктивно он выполнен на основе прочной рамы из дюралюминия или штампованного металла, что обеспечивает жесткость конструкции и снижает нелинейные искажения на больших ходах.

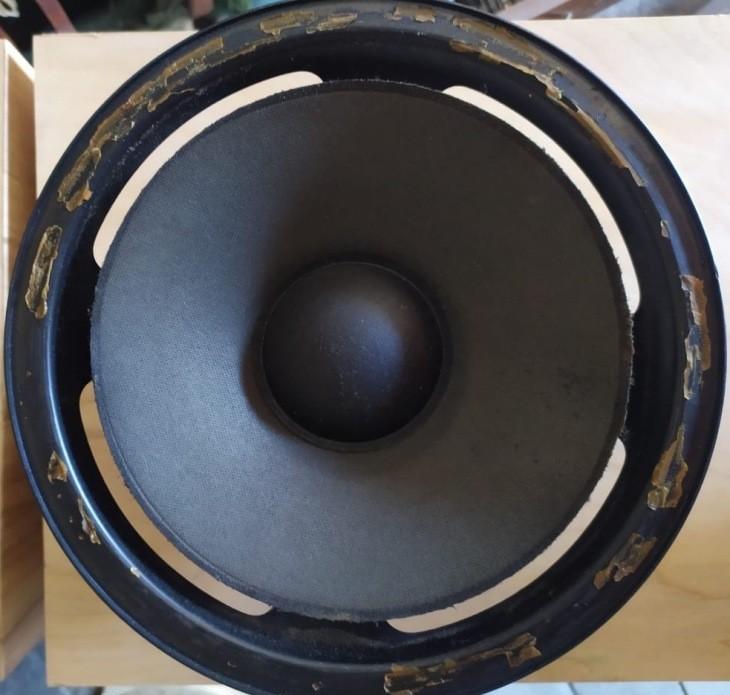

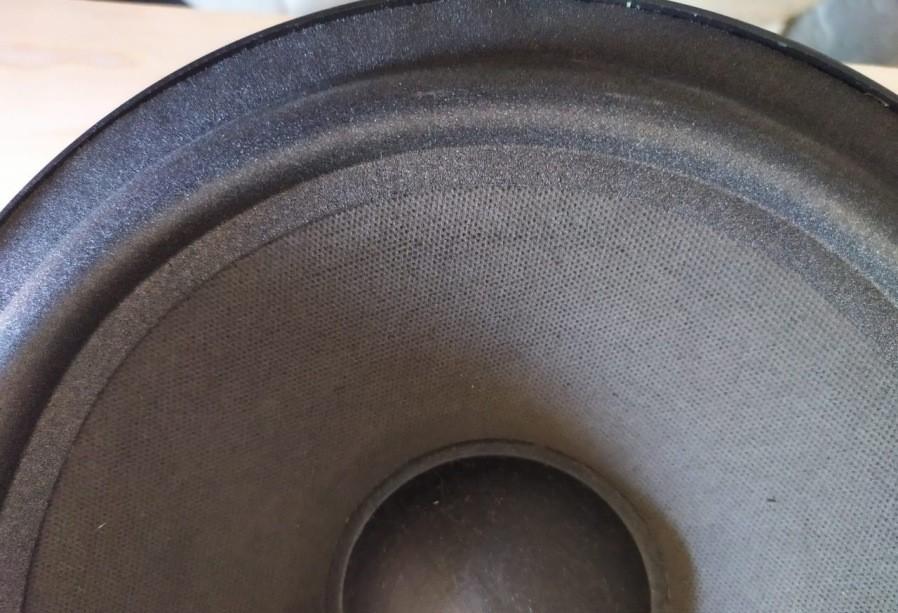

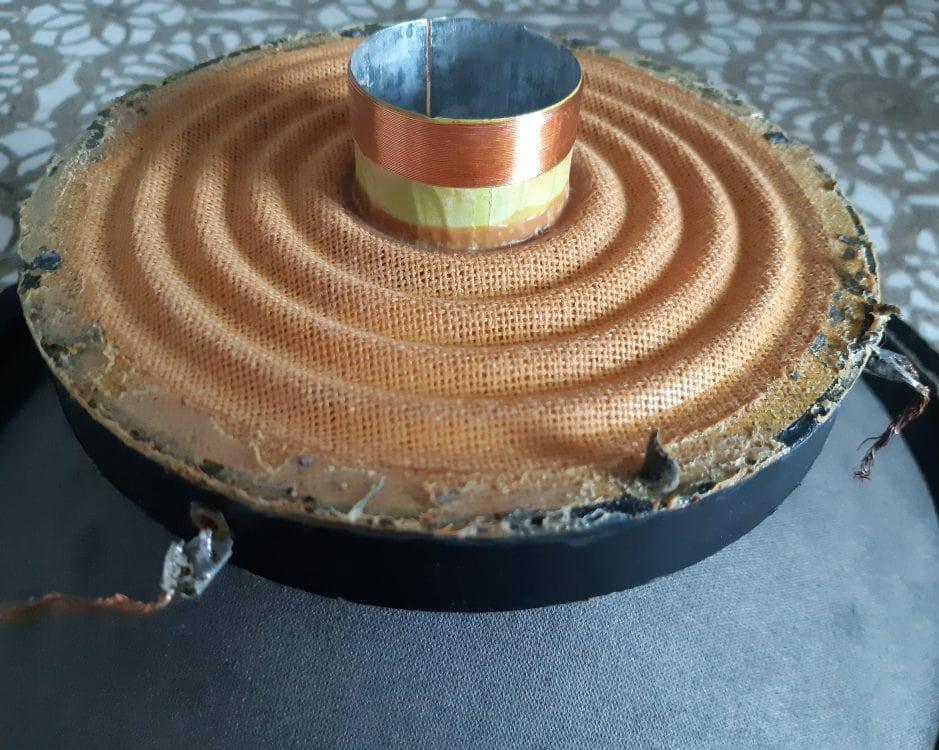

Подвижная система (ПДС) отличается интересной конструкцией: используются две центрирующие шайбы диаметром 150 мм, между которыми установлено кольцо-проставка толщиной 20 мм. Отводы звуковой катушки выведены внутрь, между шайбами, что повышает надежность контакта. Диффузор изготовлен из бумаги, а подвес — из резины (на некоторых фотографиях встречается пеноматериал, что может быть следствием ремонта или ревизии). Толщина подвижной части подвеса составляет 0.53 мм, что влияет на демпфирование и характер отклика.

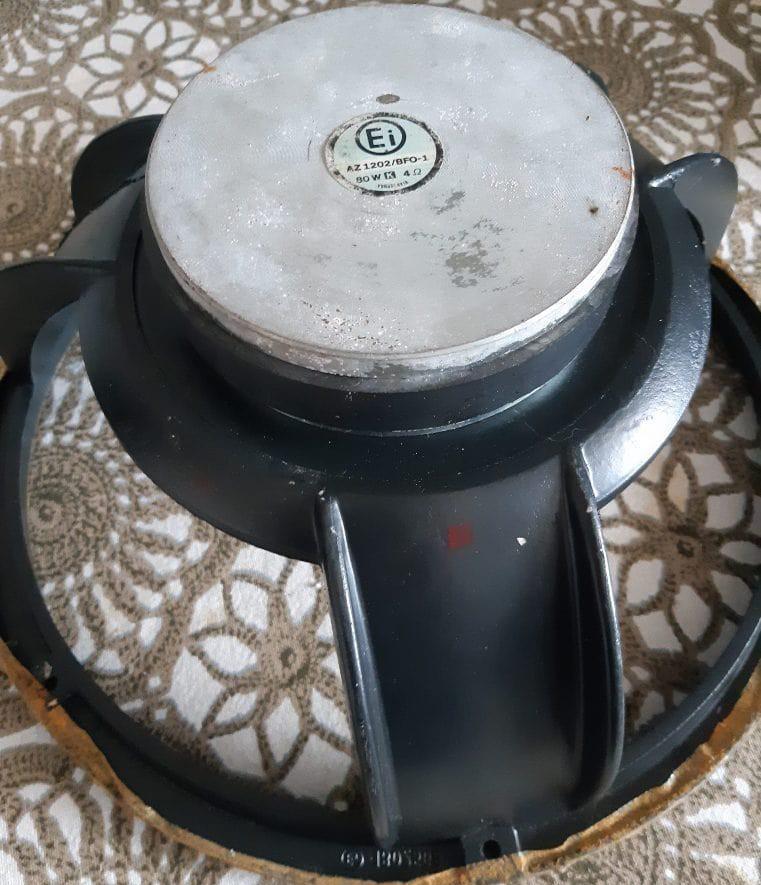

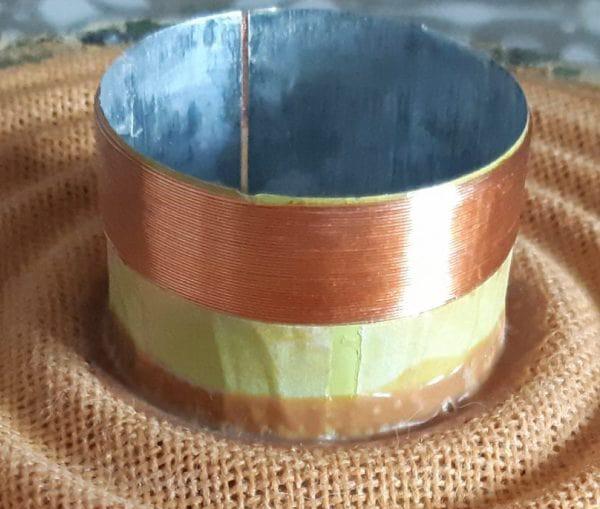

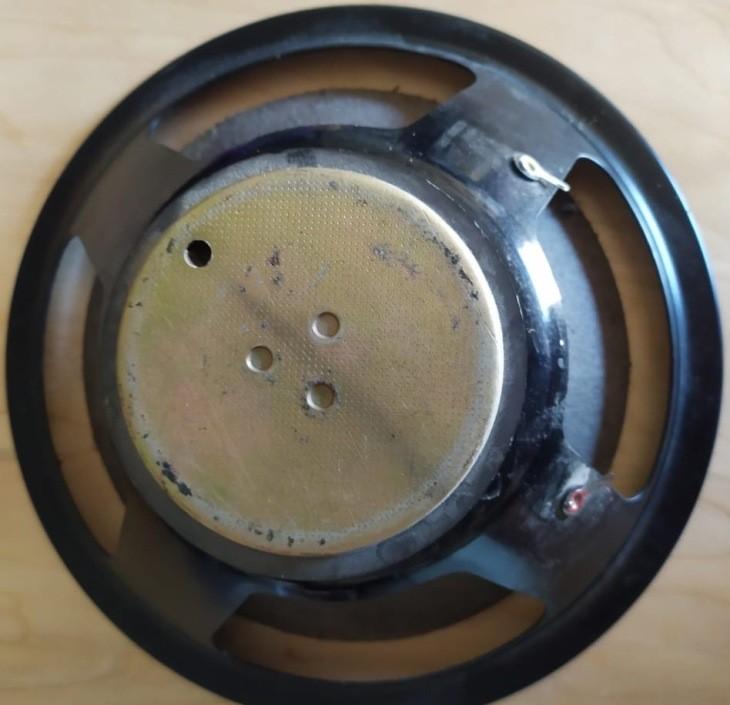

Магнитная система построена на кольцевом ферритовом магните. Звуковая катушка намотана медной жилой на алюминиевом каркасе. Ее внутренний диаметр составляет 36.5 мм, внешний с намоткой — 39 мм, а высота намотки — 11 мм. Такая конструкция обеспечивает хороший тепловой отвод и позволяет работать на больших мощностях без перегрева.

Звуковая катушка на аллюминевом каркасе медной жилой. Внутренний диаметр 36,5 мм, внешний с намоткой 39 мм. Высота намотки 11 мм.

Если вам нужен более современный аналог с другими характеристиками, можно посмотреть на Eminence BETA-8A, который часто используется в профессиональной сцене.

Аналоги динамика Ei AZ 1202/BFO-1

Если вам требуется замена или аналог по размерам и характеристикам, можно рассмотреть следующие модели, доступные на рынке:

• JBL CS1214
• Pioneer TS-W1200PRO
• Kenwood KFC-W112S

• Alpine SWG-1244

Характер звучания динамика Ei AZ 1202/BFO-1

Ei AZ 1202/BFO-1 отличается мощным и чистым звучанием низких частот. Басы воспроизводятся глубоко и с хорошей артикуляцией, что делает этот динамик идеальным для любых музыкальных жанров, особенно тех, где низкие частоты играют ключевую роль. Средние частоты также прорабатываются четко, обеспечивая ясность вокальных и инструментальных треков.

Фото и описание: Мирослав и “Змеиный огонь”.
