Широкополосная динамическая головка 10 ГДШ-1-4 имеет не плохое звучание. Среди новичков пользуется большой популярностью в виду простоты сборки АС. В этой статье я хочу поделиться опытом доработки данной модели.

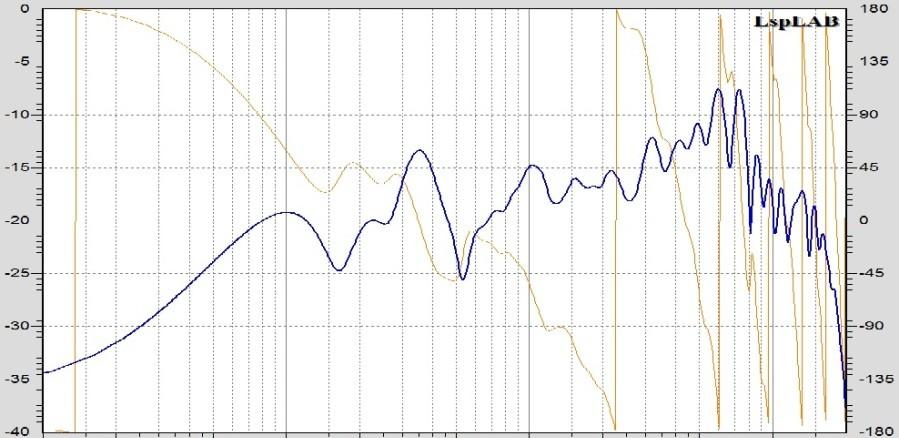

Родная АЧХ 10 ГДШ с рупором в корпусе.

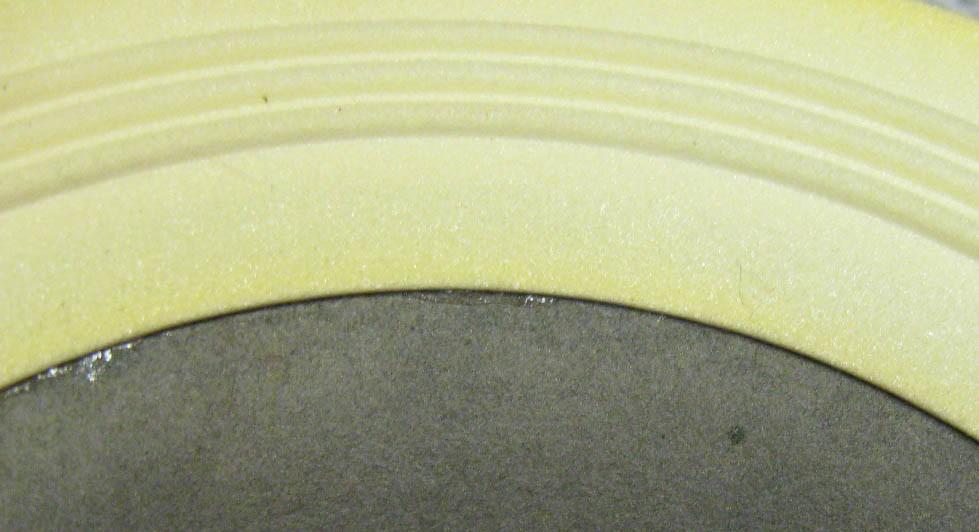

Было решено использовать этот динамик в качестве среднечастотного звена в 25 АС-027 (или в качестве мидбаса в 2-х полосной АС), но его неравномерность на высоких частотах никуда не годится в качестве СЧ-динамика. Зарезать фильтром высокие частоты тоже не получится. Поэтому я убрал родной рупор с колпачком (они образуют единое целое), аккуратно срезав его ножницами и лезвием. Замена подвесов на новые пеновые – процедура стандартная. Дополнительно оклеил корзину ватой. Так же хорошо будет приклеить ПАС на окна корзины.

Срезаем рупор

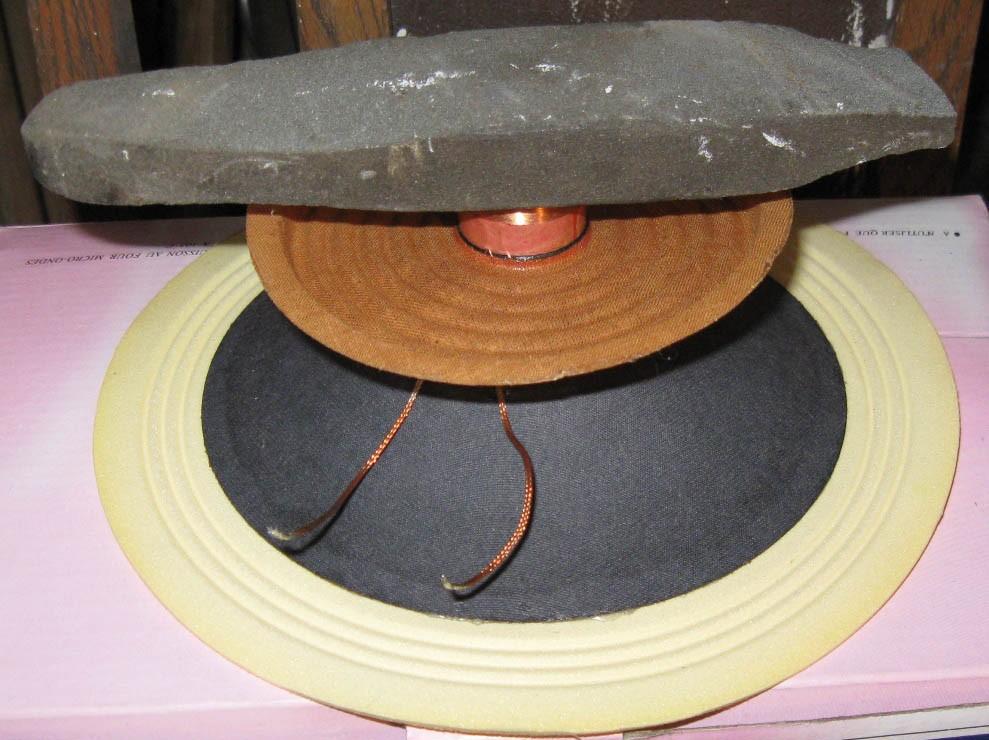

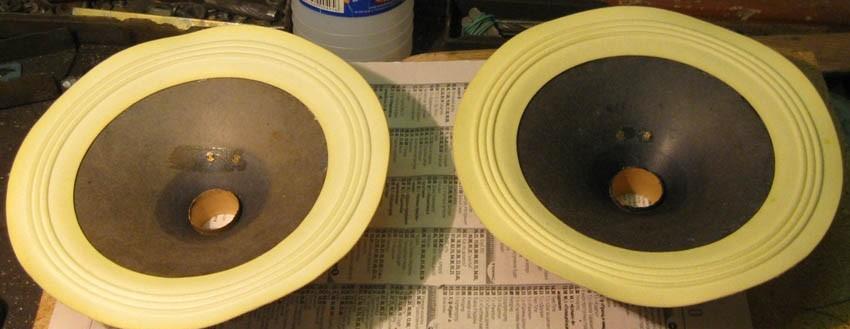

Груз делает равномерный прижим на приклеиваемый подвес.

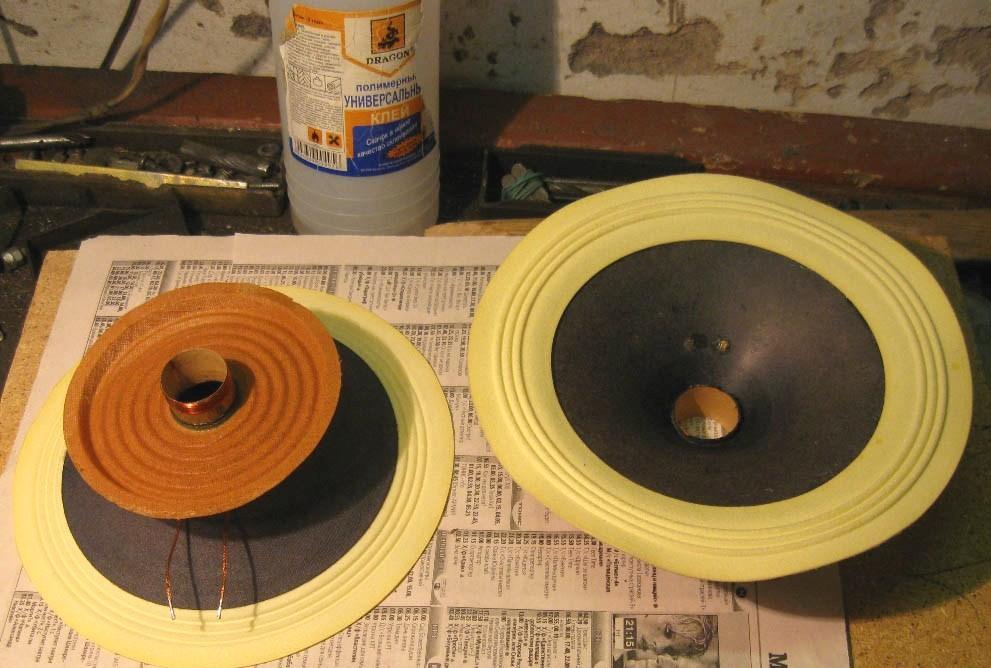

Используемый клей

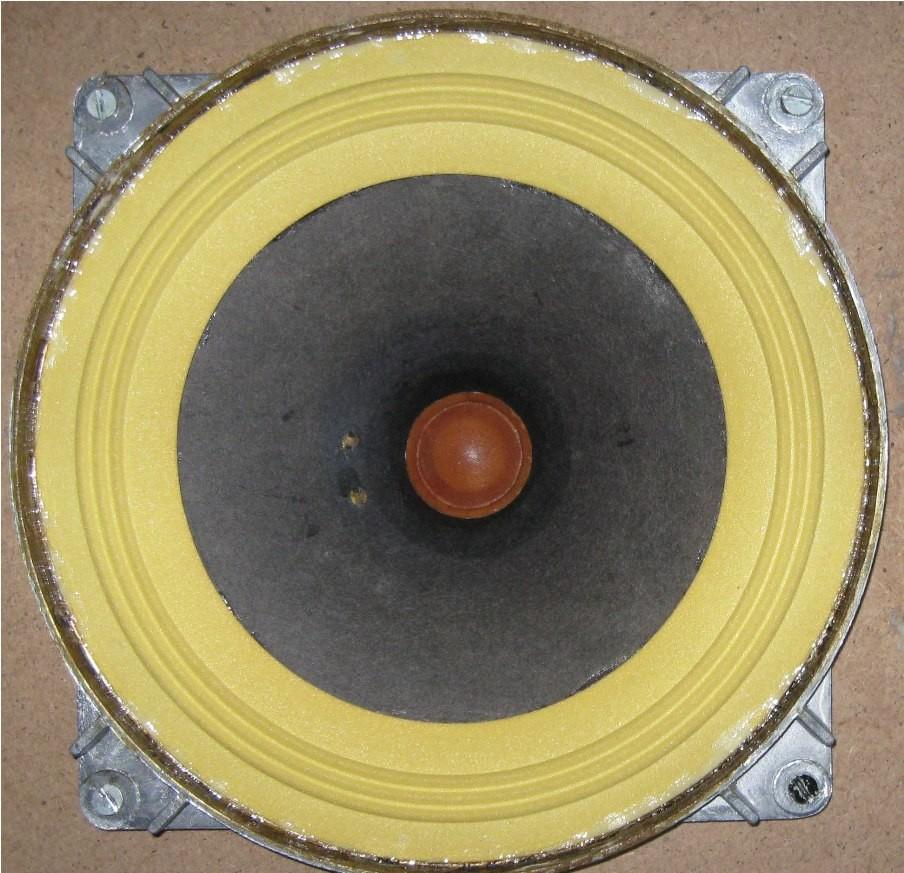

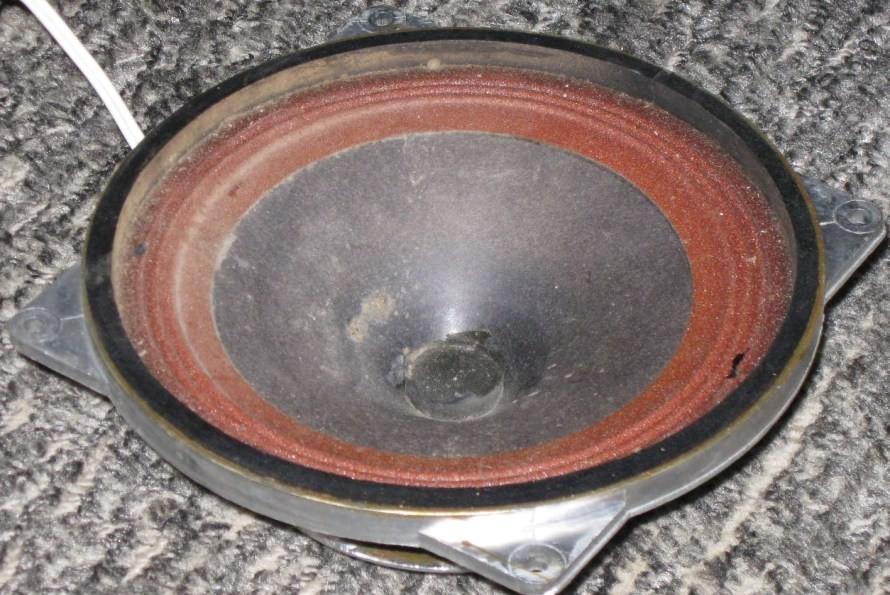

Лицевая сторона

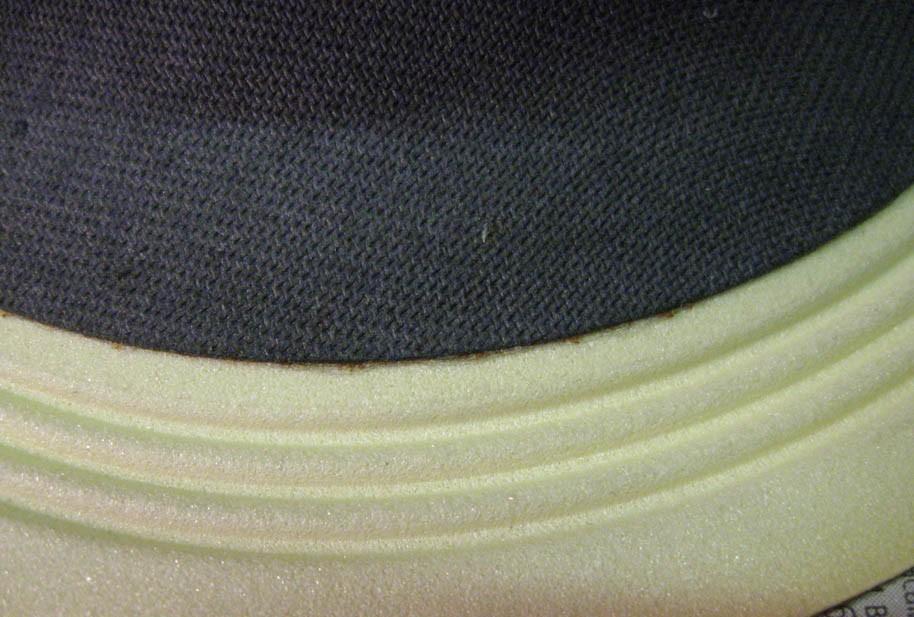

Обратная сторона

Сначала динамики играли без колпачка. Высоких частот и так явно было мало даже на слух. Затем я вклеил колпачки, диафрагма от разобранных 10 ГДВ-2-16.

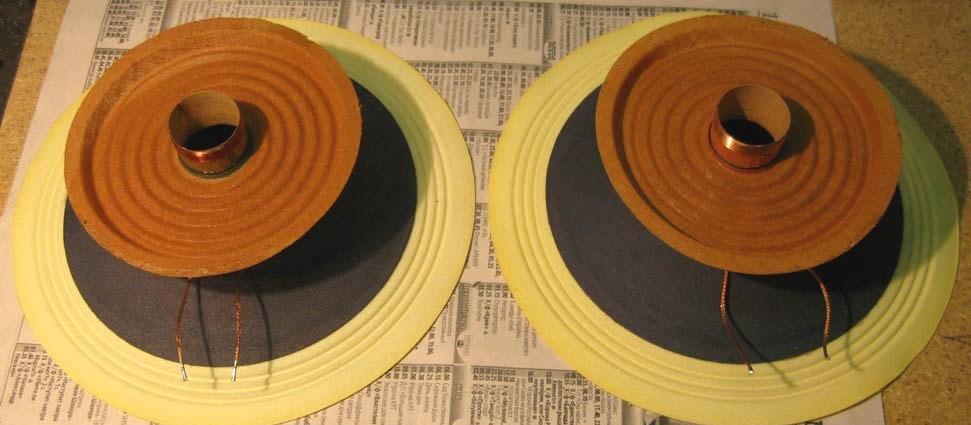

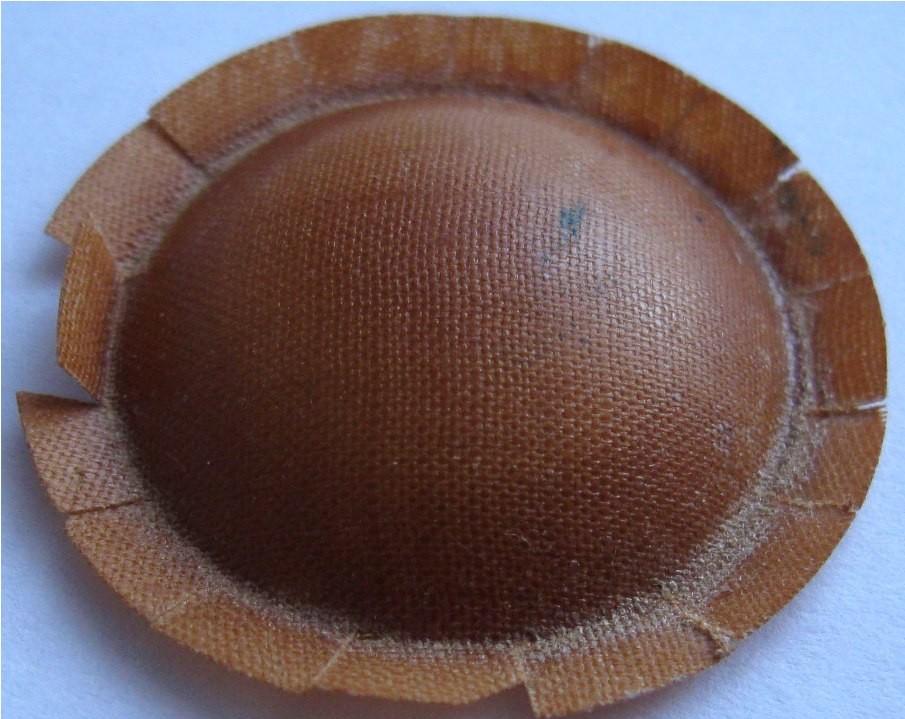

Излучатель от 10 ГДВ

Вклеенный излучатель от 10 ГДВ с 10 ГДШ

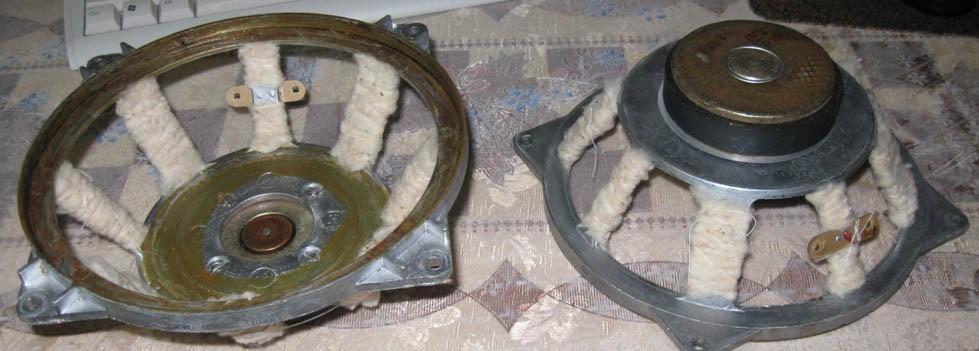

Ребра корзины окутаны ватой

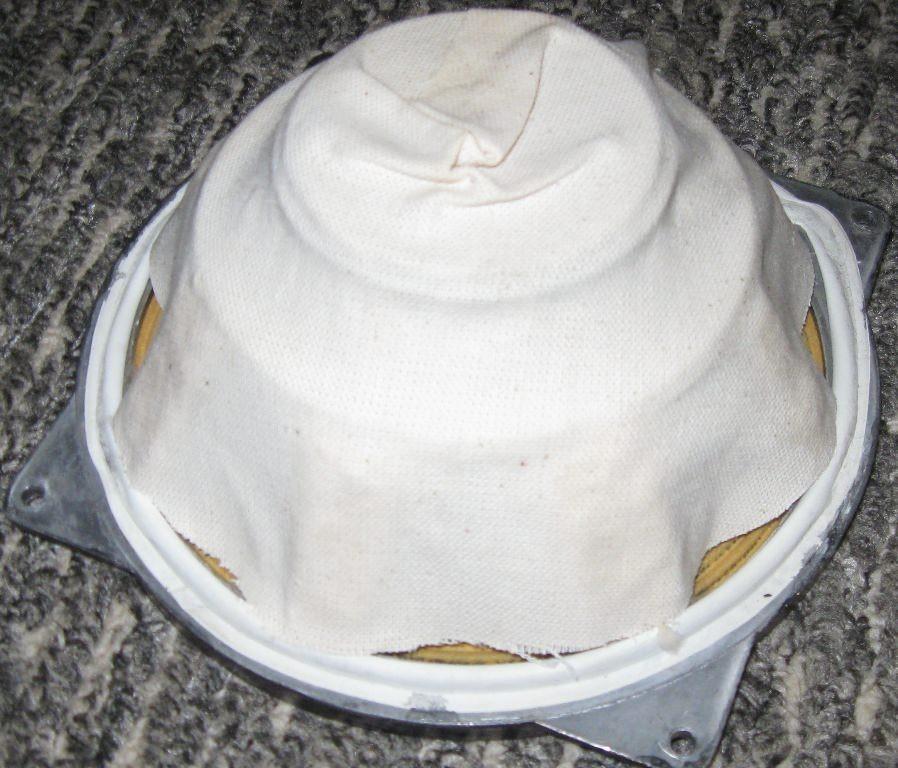

ПАС из холста

Но это мне показалось не серьезным. Появился измерительный микрофон, проводить такие эксперименты стало интереснее, теперь можно увидеть, что получается в итоге.

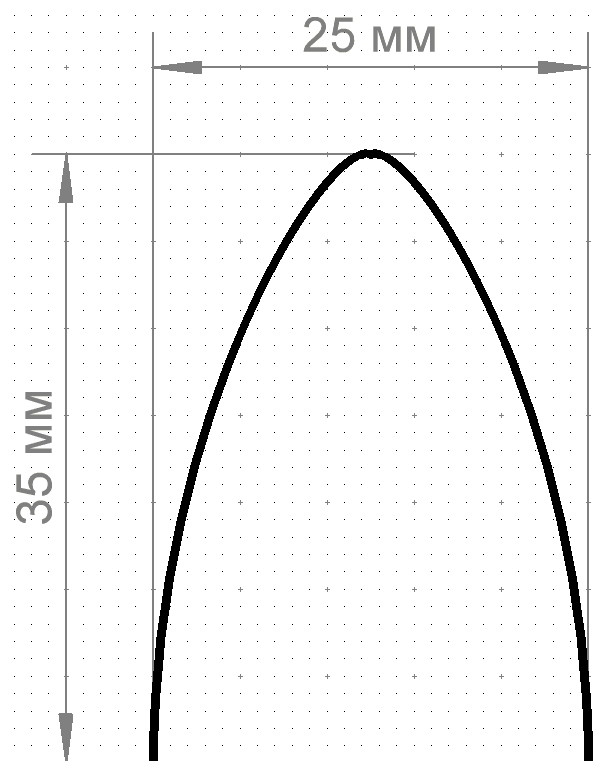

Следующим шагом стала замена колпачка на пулю, которая также клеится на сам диффузор. Чертеж примерно показан на рисунке. У меня не было каких то конкретных чертежей.

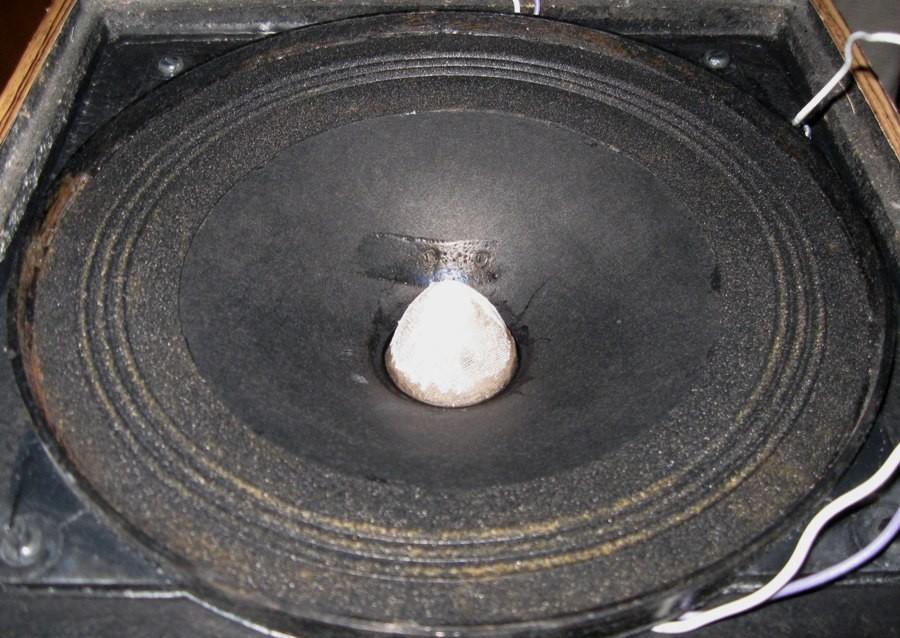

Пуля вклеена в 10 ГДШ

Пуля сделана из капроновых колгот, которые были надеты на обычную лампочку 40 Вт (в качестве задающей формы), а поверх покрыта эпоксидной смолой. Предварительно лампочка была смазана вазелином, иначе эпоксидная смола просачивается и все прилипает. В итоге получился очень даже не плохой колпачок, с которым динамик получил АЧХ с плавным спадом. После приклеивания все было покрыто черной канцелярской тушью.

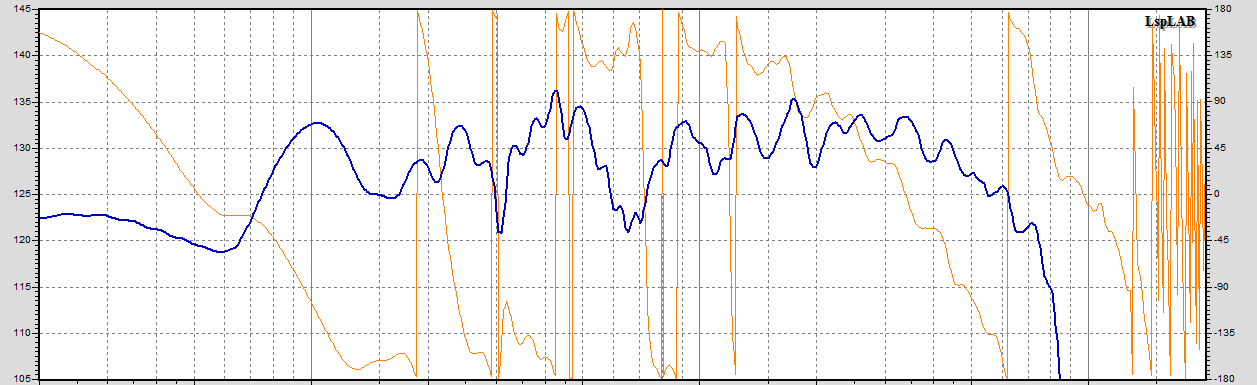

АЧХ 10 ГДШ без фильтра с пулей

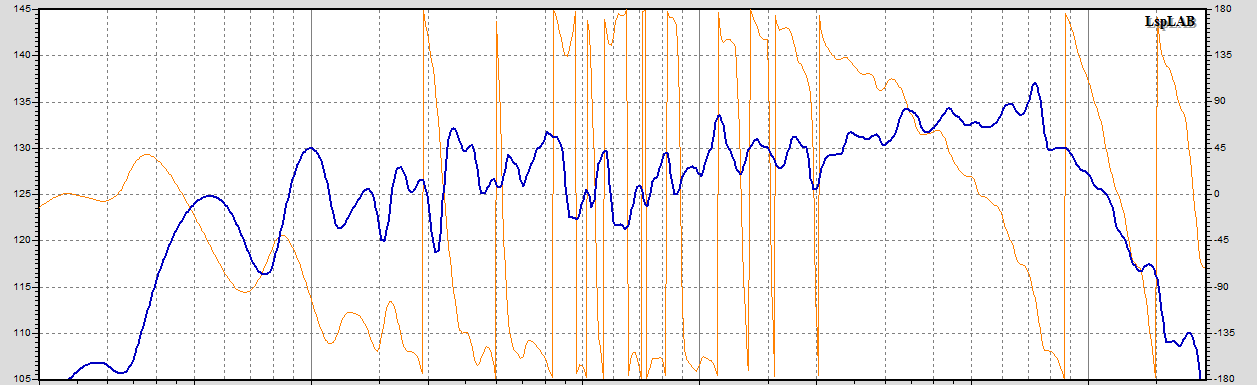

АЧХ с фильтром с пулей
