Усилитель Амфитон-У-002: характеристики, схема и описание

Изготовитель: Львовское ПО имени Ленина (ПО Лорта), 1983 год выпуска.

Советская аудиоаппаратура высшей группы сложности — это предмет гордости коллекционеров и ценителей качественного звука. демонстрируют высокий уровень инженерной мысли, а модель Амфитон-У-002 является ярким примером того, как создавалась Hi-Fi техника в эпоху дефицита. Этот аппарат сочетает в себе надежность, ремонтопригодность и характерное «ламповое» звучание, доступное широкому кругу слушателей.

Назначение и особенности конструкции

Усилитель «Амфитон-У-002 стерео Hi-Fi» высшей группы сложности предназначен для высококачественного усиления сигнала от различных источников: проигрывателей винила, тюнеров, магнитофонов. Конструкция аппарата продумана до мелочей: рама выполнена из штампованной стали и является полностью разборной, что значительно упрощает обслуживание и ремонт. Боковые панели изготовлены из алюминия и служат одновременно радиаторами охлаждения и внешними стенками корпуса. Лицевая панель также алюминиевая, ручки регуляторов и кнопки — из литого алюминия. Дно усилителя металлическое, выпуклой формы с перфорированными отверстиями для вентиляции.

Технические характеристики

Ниже приведены основные параметры усилителя, которые определяют его место в аудиофильской иерархии. В скобках указаны типовые параметры, без скобок — заявленные производителем.

Основные параметры

• Диапазон воспроизводимых частот: 20 – 20000 Гц (20 – 30000 Гц)
• Неравномерность АЧХ в диапазоне 20-25000 Гц: ±1 дБ (±0,5 дБ)
• Сопротивление подключаемых АС: 4 Ом
• Выходная мощность на канал:
  • номинальная: 25 Вт
  • максимальная: 50 Вт
  • наушники (номинальная): 0,1 Вт/120 Ом
• Коэффициент гармоник в диапазоне 40-16000 Гц: 0,25% (0,2%)
• Коэффициент нелинейных искажений: 0,25%
• Коэффициент демпфирования: 20 раз (30 раз)
• Переходное затухание между каналами:
  • на 250 Гц и 10000 Гц: 40 дБ
  • на 1000 Гц: 30 дБ
• Отношение сигнал/взвешенный шум:
  • линейных МФ и ТЮНЕР: 82 дБ (85 дБ)
  • корректирующего ЗС: 72 дБ (76 дБ)
• Различие каналов по усилению в диапазоне 250-630 Гц: 1,5 дБ

Регулировки и питание

• Пределы регулировки:
  • звуковых частот: 10 дБ
  • стереобаланс: ±26 дБ
  • тембр НЧ: ±11 дБ
  • тембр ВЧ: ±10 дБ
  • ручная регулировка громкости: 60 дБ
• Тонкомпенсация при -40 дБ на частоте 63 Гц относительно 1000 Гц: +10 дБ
• Потребляемая мощность от сети: 120 Вт

Габариты и вес

• Размер усилителя (ШхВхГ): 390х88х390 мм
• Вес усилителя: 9 кг
• Содержание драгметалов: золото — 0,12 г, серебро — 0,3 г

Внутреннее устройство и компоненты

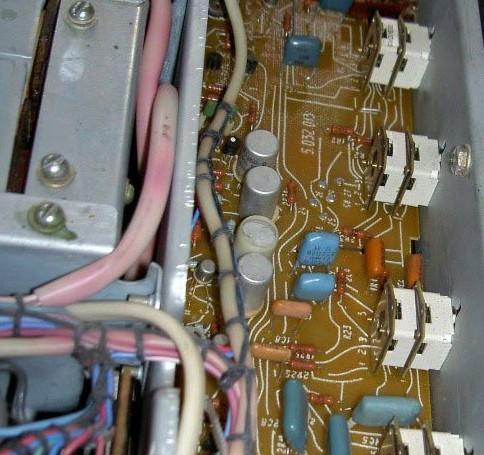

Внутри корпуса усилителя четко прослеживается разделение на функциональные отсеки, разделенные металлическими стенками. Вы можете рассмотреть предварительные усилители, оконечные усилители, узел защиты и стабилизатор напряжения. Дополнительно между центральной частью и оконечными усилителями предусмотрены две дорожки под провода. Трансформатор заключен в специальный металлический кожух для экранирования.

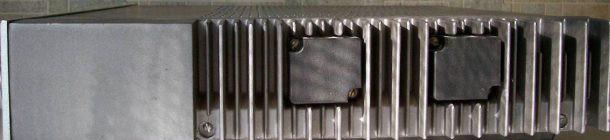

Вид сбоку

Выходные транзисторы внешне закрыты пластмассовыми накладками. На задней панели, между выходами для пар акустических систем, расположен тумблер переключения сигнала на соответствующие пары АС. Также здесь находится дополнительная сетевая розетка (допускает нагрузку не более 200 Вт) и винтовой заземляющий зажим.

Совместимость и подключение

Для достижения наилучшего качества звука важно правильно подобрать акустические системы. Усилитель отлично сочетается с динамиками, имеющими сопротивление 4 или 8 Ом. Например, Амфитон 50 УМ-104С является идеальным партнером для данной модели, обеспечивая сбалансированное звучание. Рекомендуемая предельная кратковременная мощность АС (4 Ом) не менее 100 Вт, долговременная — не менее 25 Вт. Для АС с сопротивлением 8 Ом кратковременная мощность должна быть не менее 75 Вт, долговременная — не менее 20 Вт.

Вид сверху

Вид снизу

Важно помнить, что усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Он рассчитан на работу с линейными сигналами от Hi-Fi источников.

Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети.

Эксплуатационные удобства

В усилителе Амфитон-У-002 предусмотрено множество функций для комфортного использования:

1. выбор источника сигналов с помощью переключателя СЕЛЕКТОР;
2. включение фильтра, ограничивающего инфранизкие частоты при работе с магнитным звукоснимателем (ЗС ИНЧ) электропроигрывателя;
3. возможность записи на магнитофон выбранной программы, а так же перезапись программы с магнитофона, подключенного ко входу МФ на магнитофон, подключенный к выходу ЗАПИСЬ МФ;
4. возможность подключения внешнего предварительного усилителя;
5. переключение режимов работы (МОНО, СТЕРЕО);
6. регулировка баланса каналов;
7. тонкомпенсированная регулировка громкости.

Для глубокого погружения в устройство аппарата рекомендуем ознакомиться с руководством, описаниями, схемами и фото в большом разрешении, доступными на диске. Также на форуме обсуждаются нюансы эксплуатации и тюнинга, например, тема на форуме содержит множество отзывов владельцев.

Если вас интересует альтернатива, обратите внимание на ПУЛЬСАР У-001 стерео — еще одну легендарную модель советского Hi-Fi.
