Alpine PXA-H701: винтажный автомобильный DSP-процессор

Что такое Alpine PXA-H701?

Alpine PXA-H701 — это внешний цифровой звуковой процессор, который Alpine выпускала под именем Multimedia Manager. Устройство не читает диски и не содержит усилителей: оно принимает сигнал от совместимого источника, декодирует многоканальный звук, выполняет поканальную обработку и передаёт результат на внешние усилители. Модель построена на платформе PXA-H700 и, по данным сервисной документации Alpine, дополнительно требует выносной пульт RUX.

Линейка Alpine PXA-H701 относится к началу 2000-х, когда компания развивала процессоры уровня F#1 Status и делала ставку на цифровую обработку в автомобиле. Сегодня модель снята с производства и встречается на вторичном рынке редко, поэтому ценится не как «улучшайзер баса», а как полноценный центр настройки системы. Больше разборов такой техники собрано в разделе обзоров винтажной автомобильной техники.

Авторитетные материалы по модели доступны у самого производителя. На странице Alpine PXA-H701 перечислены декодеры, эквалайзеры и набор цифровых входов, а полное руководство владельца лежит в открытом архиве документации Alpine.

Ключевые характеристики Alpine PXA-H701

Характеристики Alpine PXA-H701 собраны из официальной страницы производителя и руководства владельца. Процессор формирует поканальную обработку для фронта, второго фронта, тыла, центра и сабвуфера, а индикация каналов в документации обозначена как Front 1, Front 2, Rear, Center и Subwoofer. Ниже — сведённые в таблицу параметры, важные при подборе и настройке.

Таблица показывает главное: Alpine PXA-H701 — это поканальный процессор, а не темброблок. Он работает как цифровой делитель и корректор перед усилителями, поэтому итоговый звук зависит и от качества усилителей, и от точности настройки. Без отдельных усилительных каналов и корректных срезов потенциал устройства раскрывается лишь частично.

Чем PXA-H701 отличается от PXA-H700?

Alpine PXA-H701 — это PXA-H700, дополненный обязательным выносным пультом RUX-C701. В сервисной документации модель описывается как развитие платформы PXA-H700, а сам пульт поставлялся отдельно и без него настройка процессора ограничена. Практический вывод прост: покупая PXA-H701, вы получаете электронику H700 вместе с вынесенным управлением.

Второе отличие — сценарий настройки. Управлять процессором можно с выносного пульта, с совместимой магнитолы или медиастанции Alpine, а по данным сервисной документации и описаний — с персонального компьютера. Гибкость здесь важнее «железа»: одна и та же платформа обслуживает и простую связку с головным устройством, и самостоятельную систему с внешним цифровым источником.

• Платформа — общая с PXA-H700, различия касаются комплектации и управления.
• Пульт RUX-C701 — продаётся отдельно, но без него полноценная настройка недоступна.
• Способ настройки — пульт, совместимый источник или ПК.
• Совместимость — головные устройства и медиастанции Alpine, а также внешние цифровые источники.

Как работает обработка звука и декодирование?

Alpine PXA-H701 декодирует многоканальный звук и создаёт объёмную сцену. По официальным данным модель поддерживает Dolby Digital, DTS и Dolby Pro Logic II: первые два формата обслуживают фильмы и многоканальные записи, а Pro Logic II превращает обычное стерео в объёмное поле. За это устройство часто выбирали для построения автомобильного «кинотеатра».

Временная коррекция Alpine PXA-H701 охватывает восемь каналов — Front 1, Front 2, Rear, Center и Subwoofer. Задержки выравнивают приход звука от динамиков, установленных на разном расстоянии от слушателя, а автоматический режим Auto Time Correction работает только с пультом RUX-C701. Ручную коррекцию ведут по слуху или по измерениям.

Эквалайзер модели даёт 165 полос в графическом режиме: по 31 полосе на фронт, тыл и центр и 10 полос на сабвуфер. Альтернативный параметрический режим содержит 27 полос (5 + 5 + 5 + 2), которые удобнее для точечной правки резонансов салона. Такой набор редко встречался в процессорах начала 2000-х.

Активный кроссовер делит полосы до усилителей, а не после них, поэтому каждый канал получает только свою полосу частот. Дополнительно доступны настройки уровня сабвуфера и ступенчатая компенсация баса, а технология MediaXpander восстанавливает разборчивость сжатых источников — радио, MP3 и загруженных файлов.

Как устроен Alpine PXA-H701 внутри?

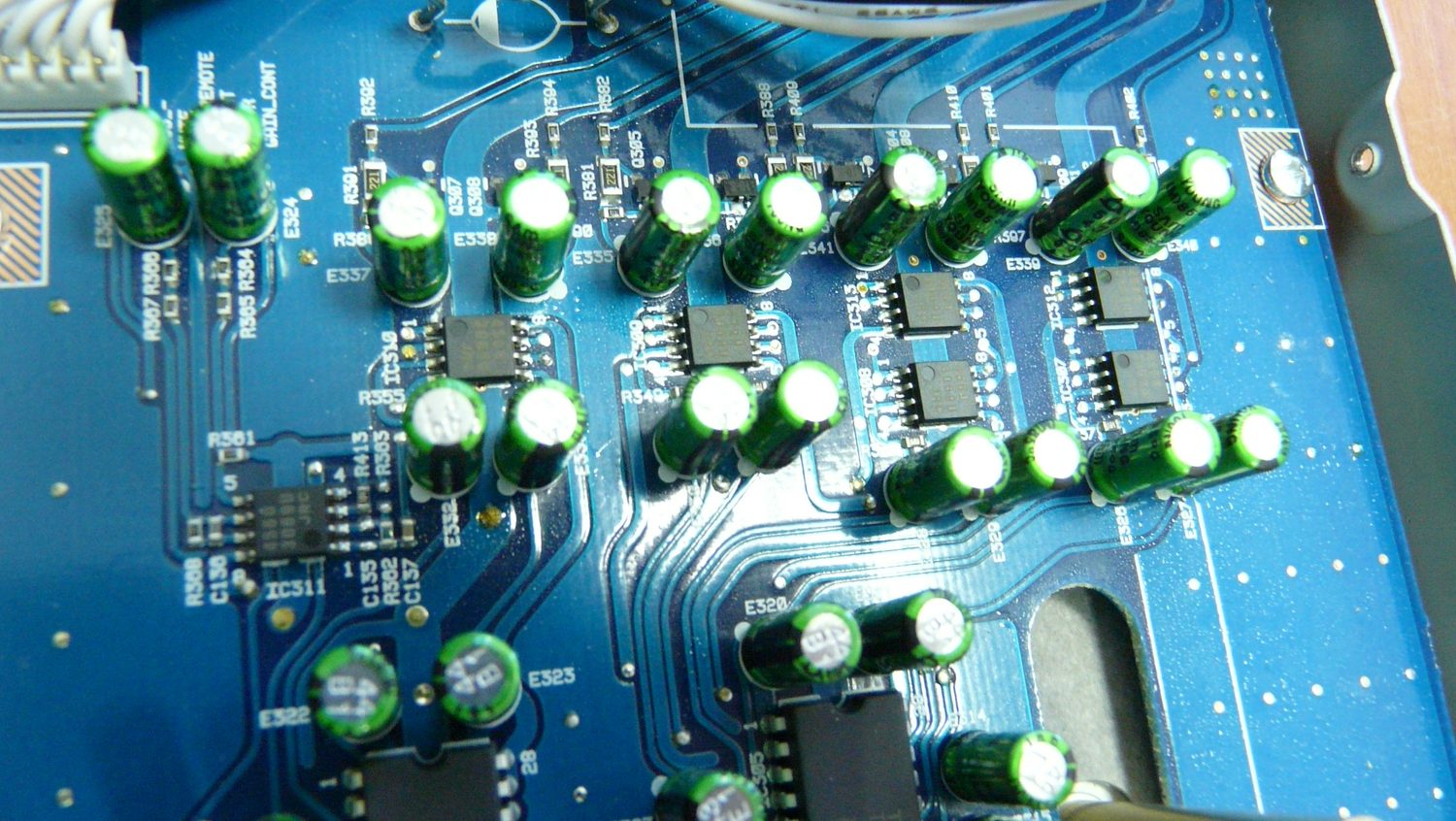

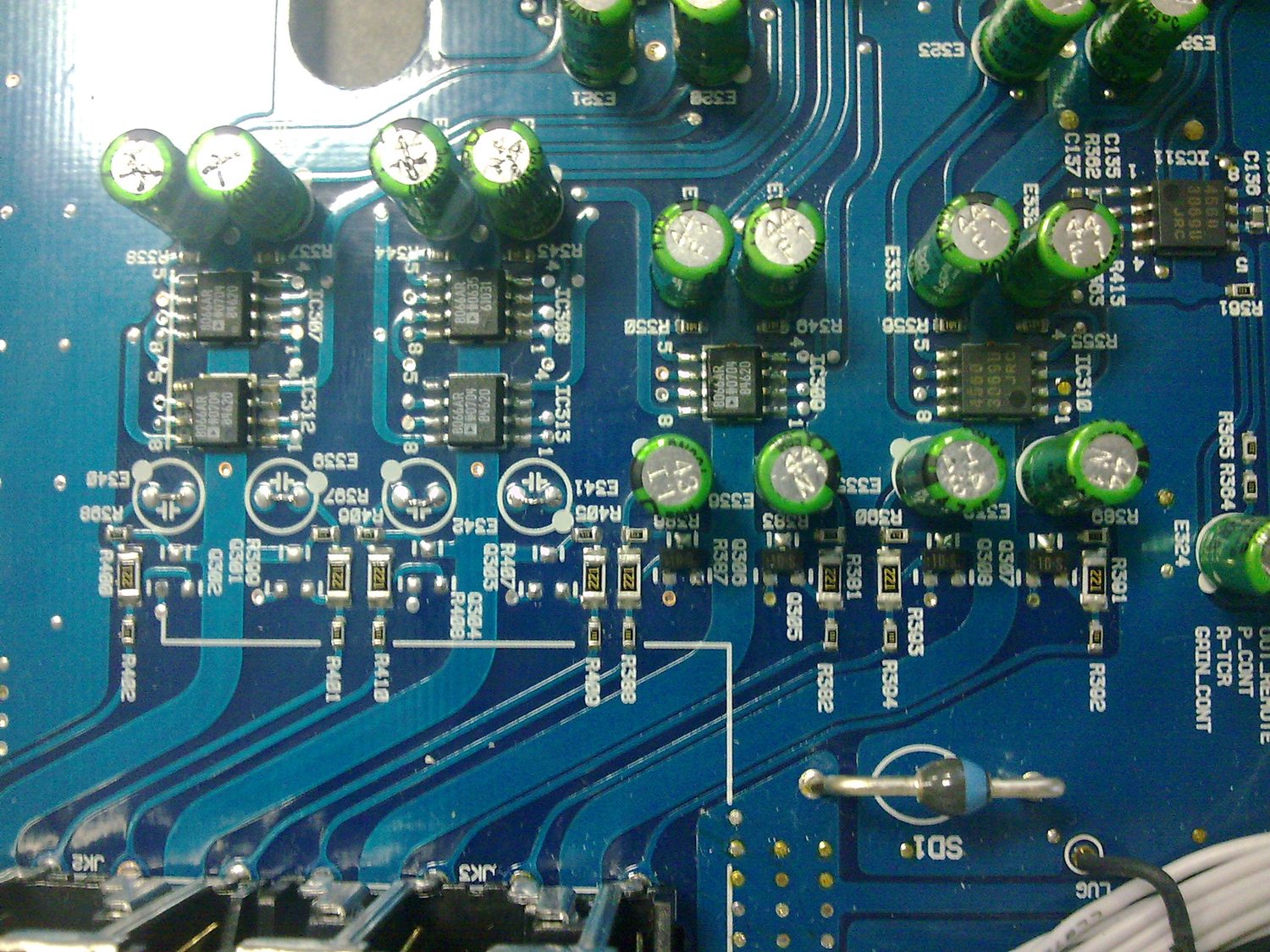

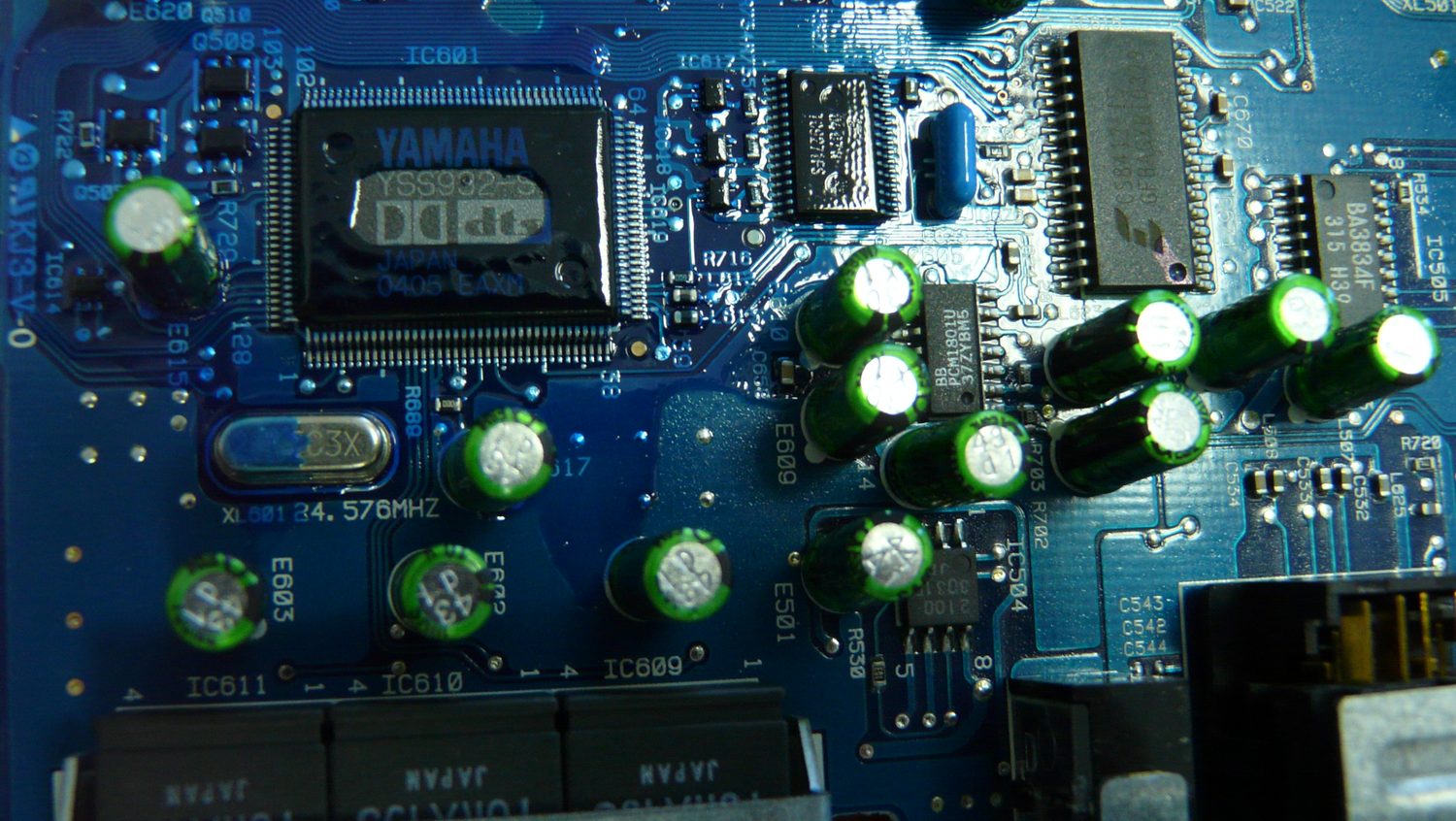

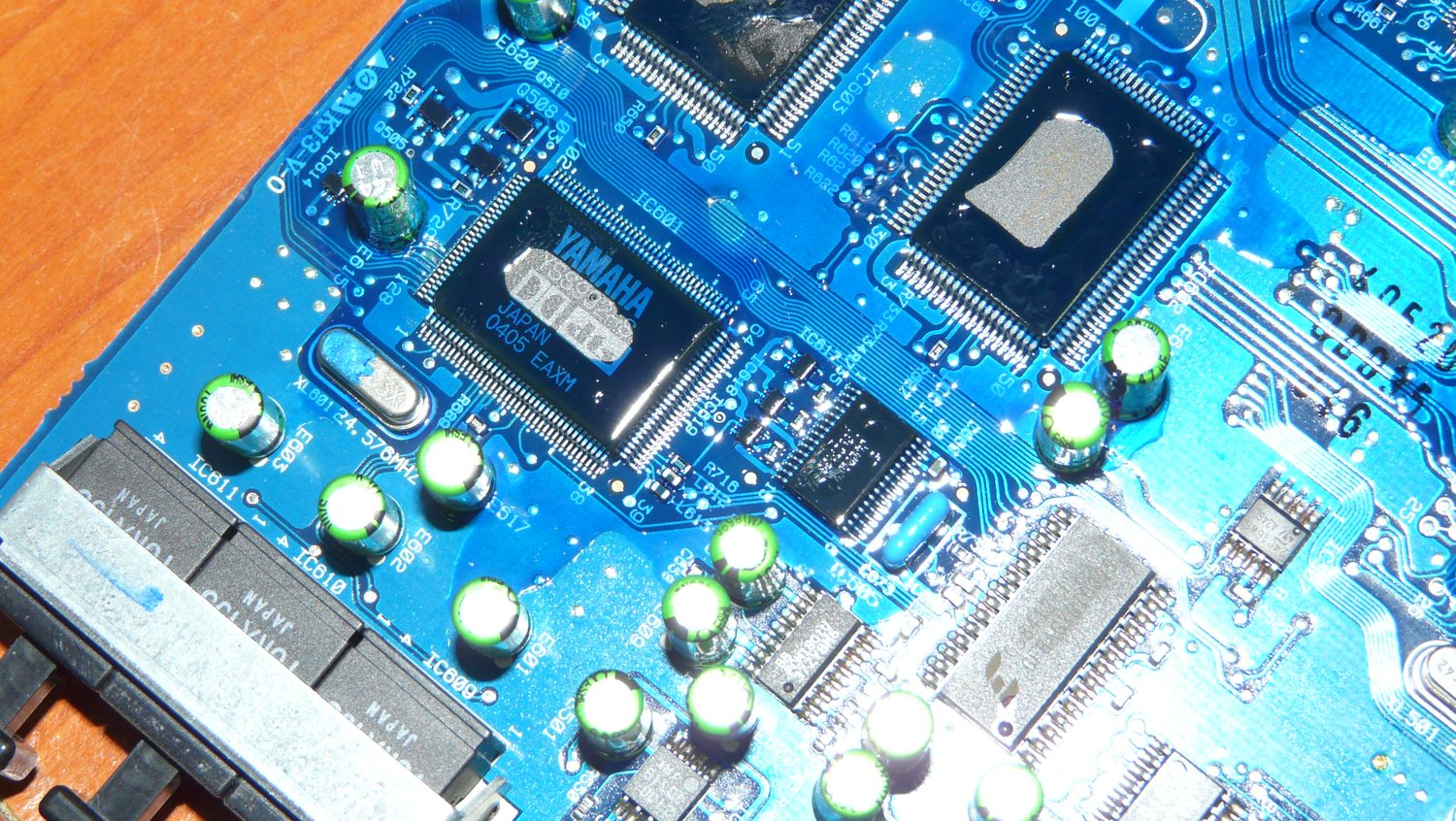

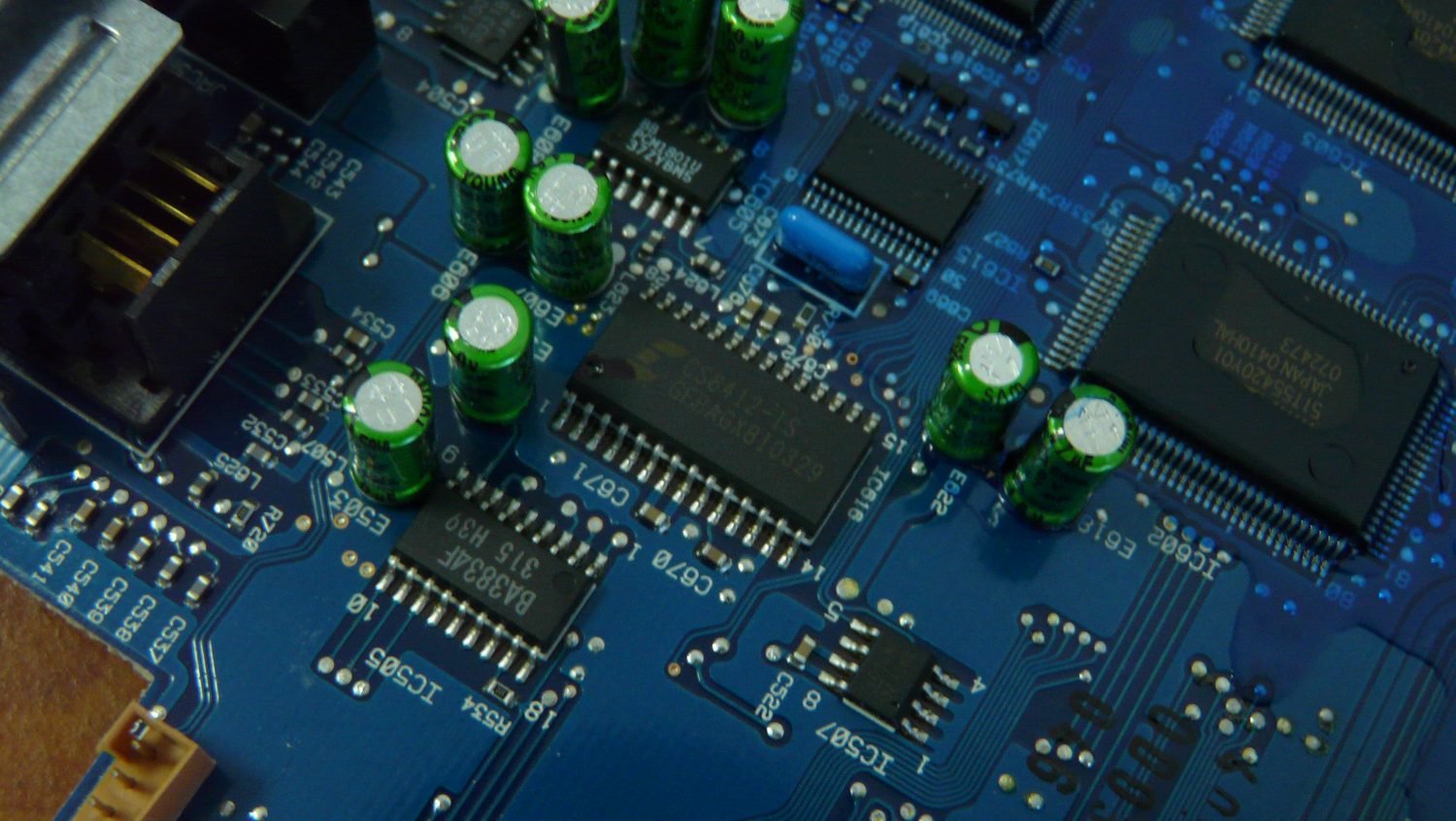

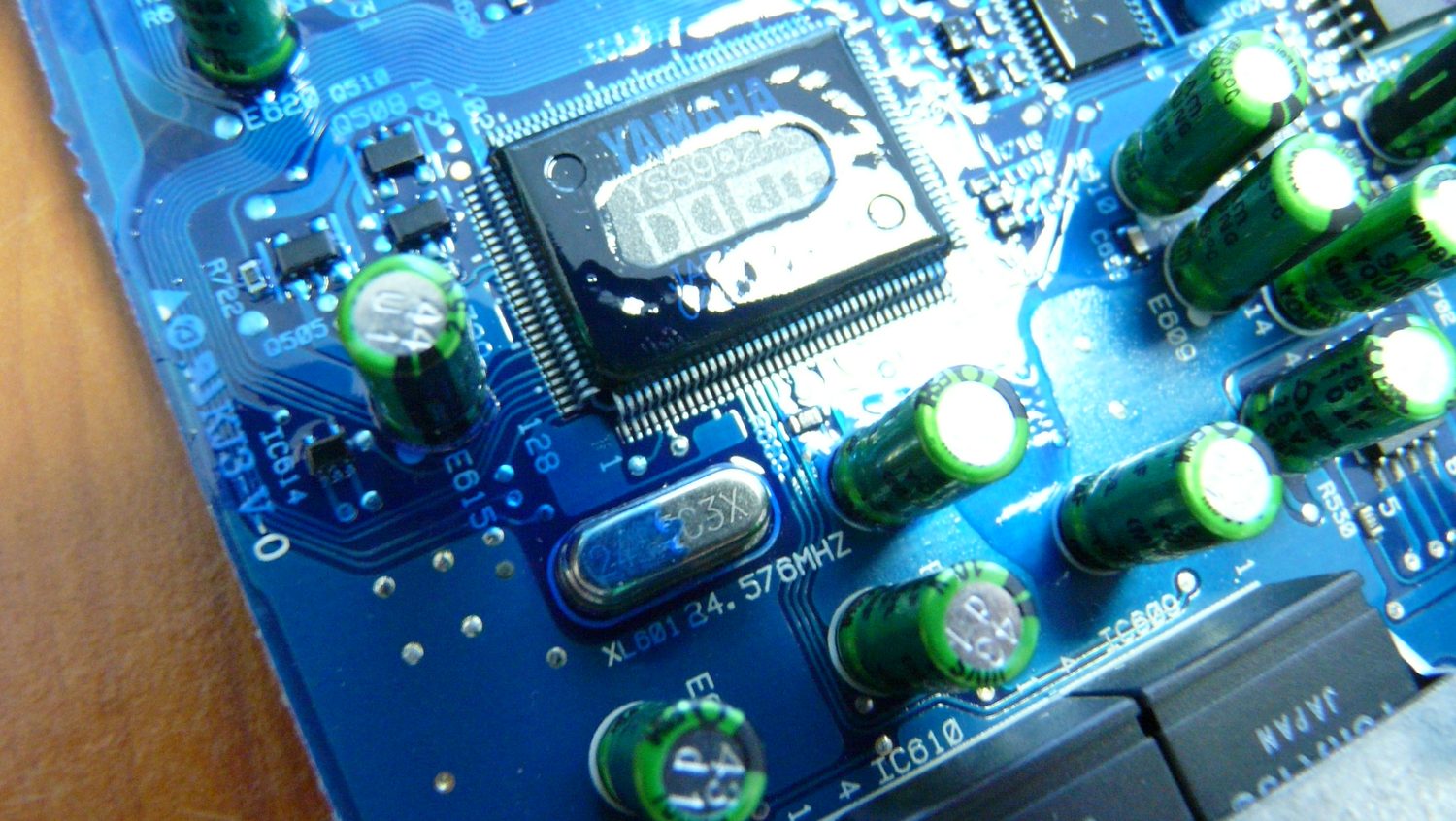

Alpine PXA-H701 собран на синем текстолите с плотной SMD-обвязкой и большим числом электролитических конденсаторов. Цифровую обработку обслуживает процессор Yamaha YSS932 с нанесёнными логотипами Dolby Digital и dts — именно он отвечает за декодирование многоканального звука. Рядом установлен кварцевый резонатор на 24,576 МГц, задающий тактовую частоту цифрового тракта.

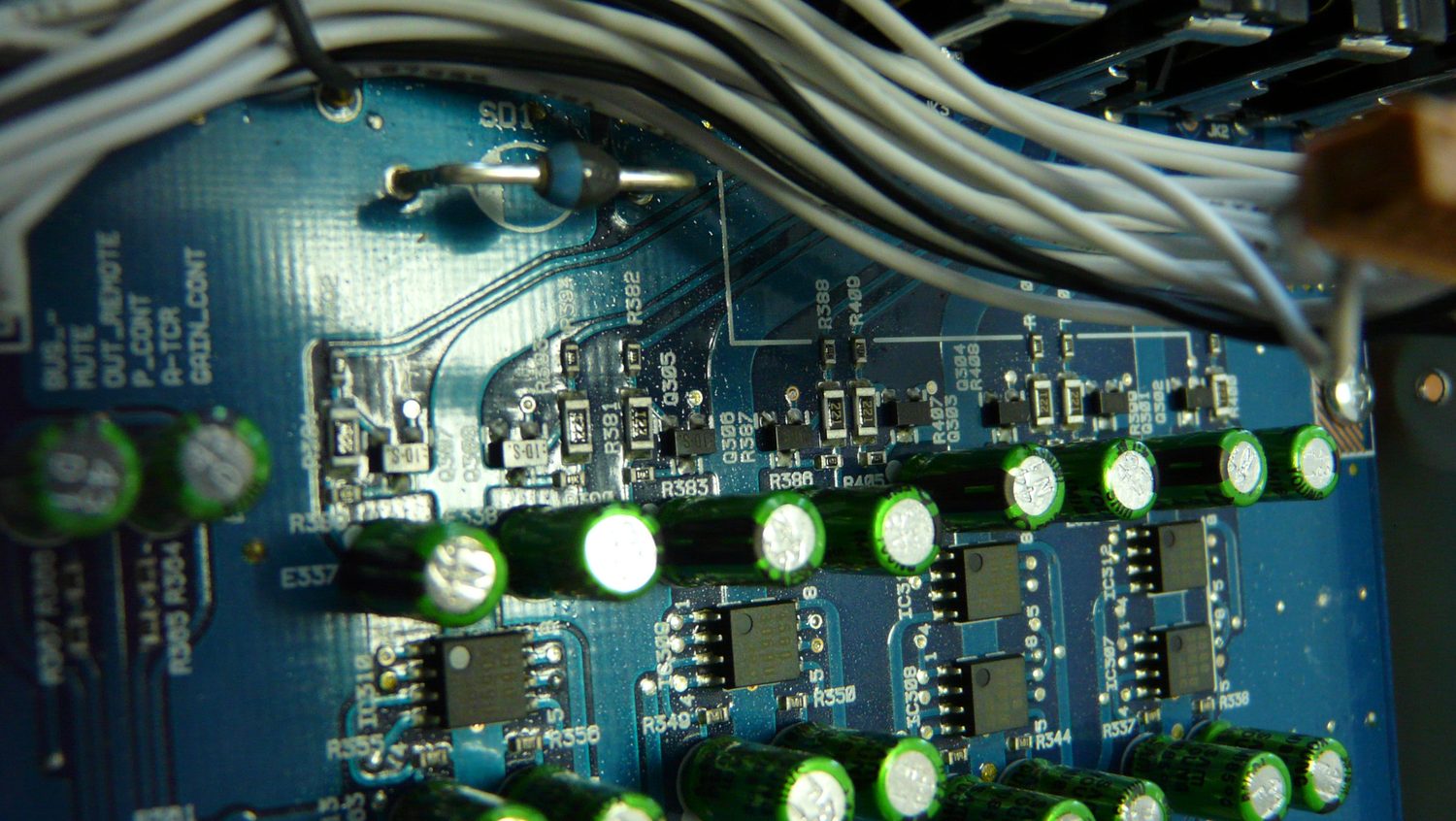

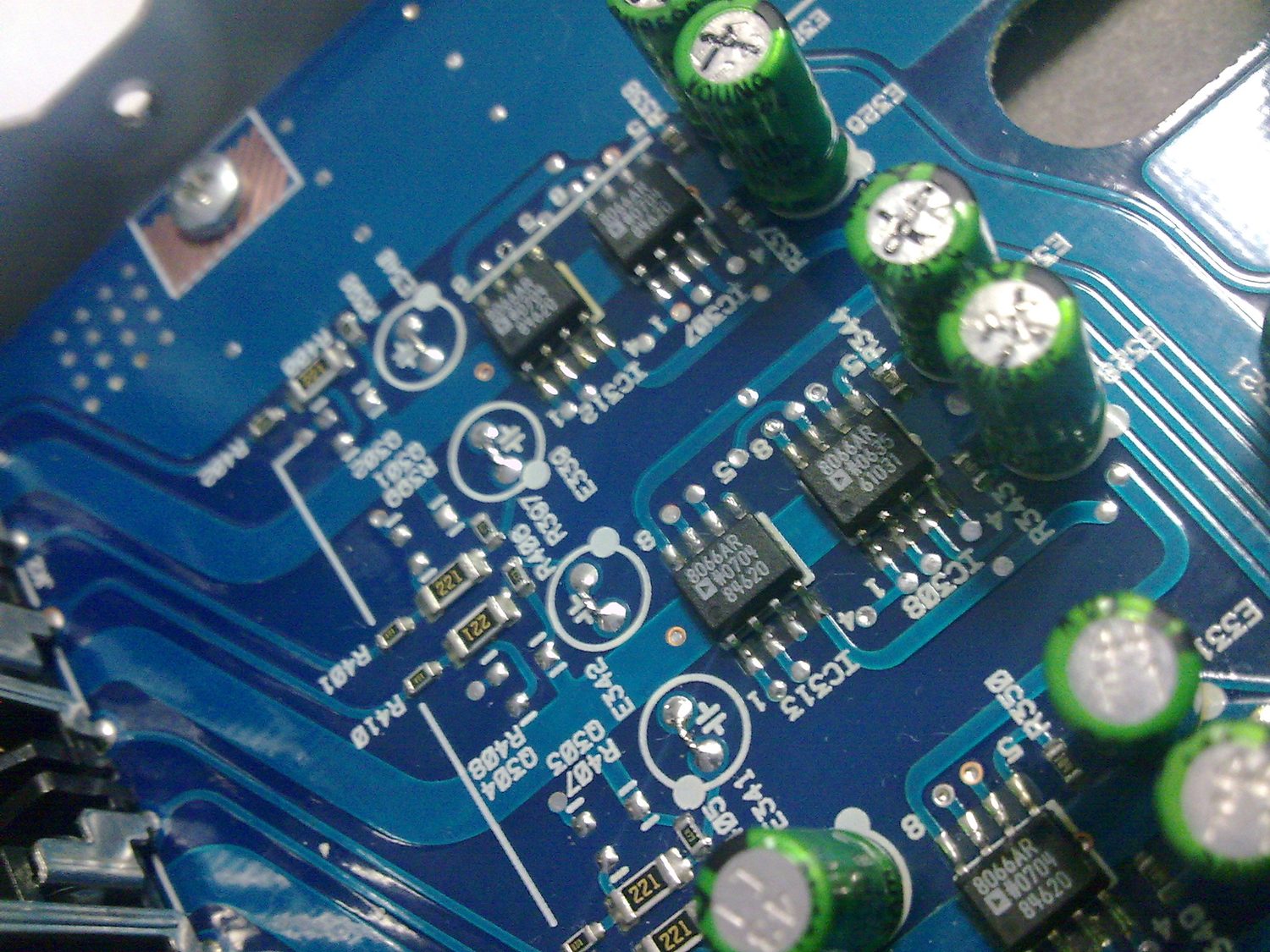

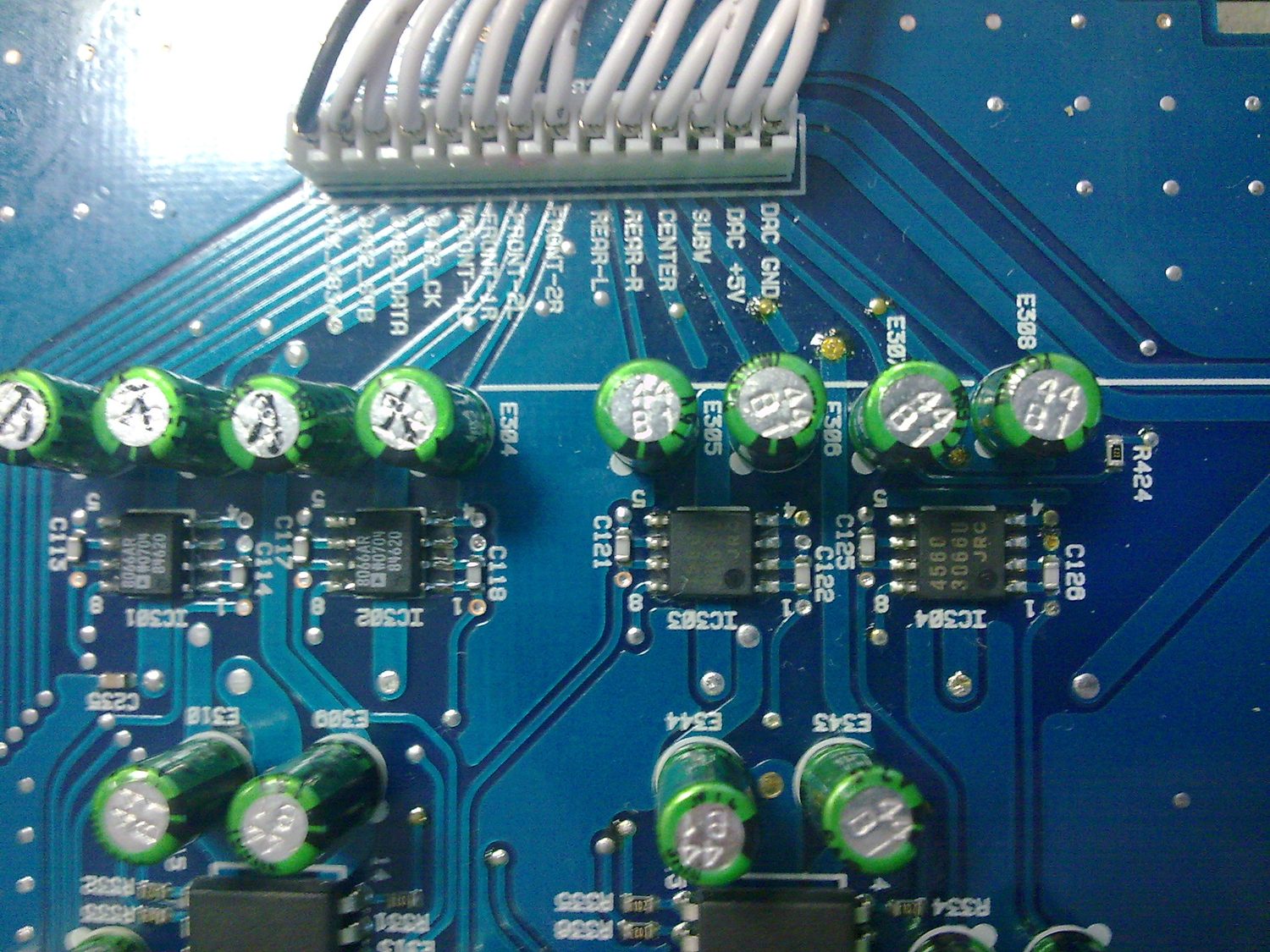

Аналоговый выход построен на операционных усилителях JRC 8066: на плате видны микросхемы с маркировкой 8066AR в корпусах SOIC. Питание и цифровая часть развязаны отдельными цепями, а на плате читаются подписи DIG 3.3V, DIG 5V и DIG GND. Такая компоновка упрощает поиск неисправностей при ремонте.

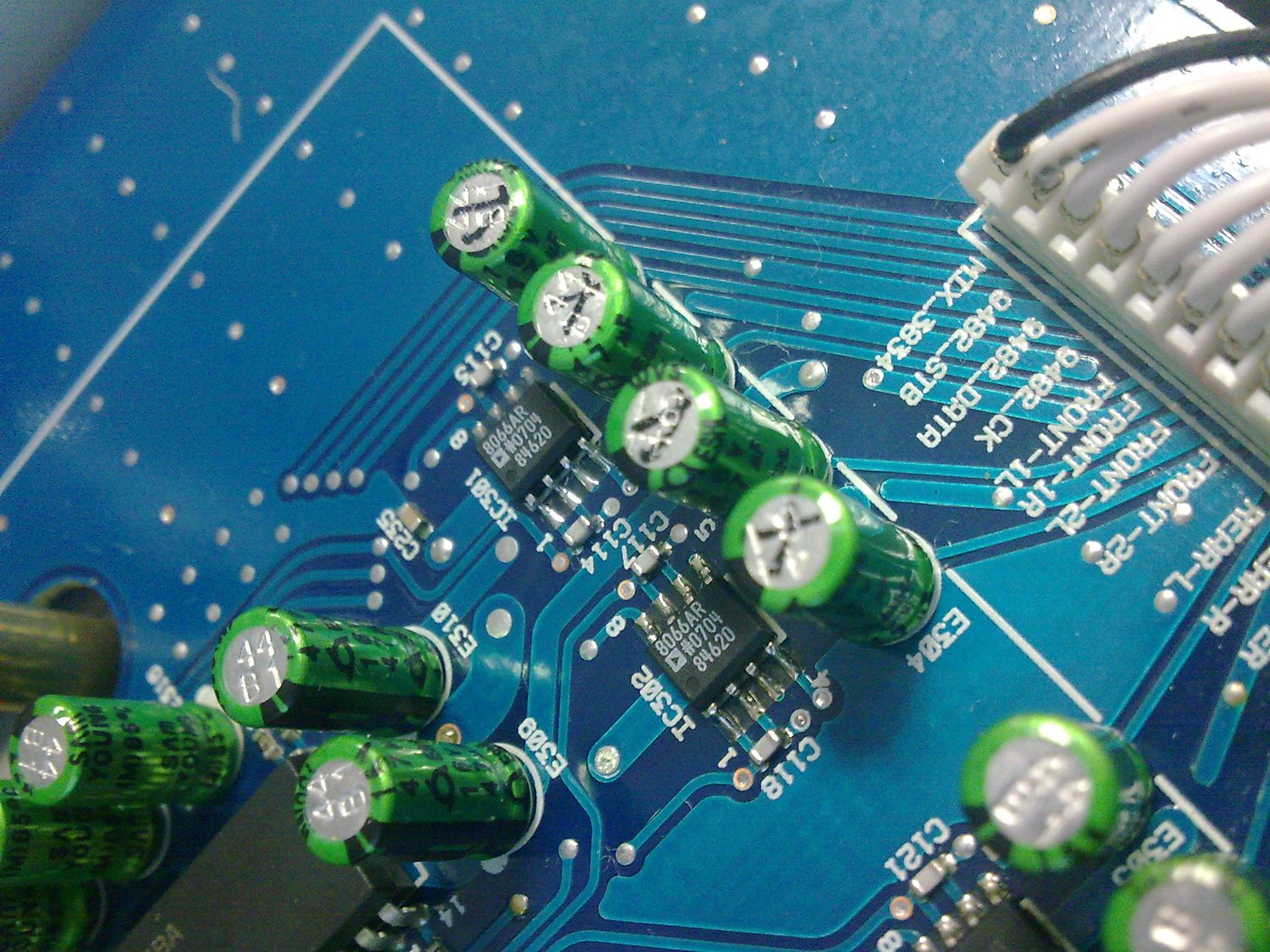

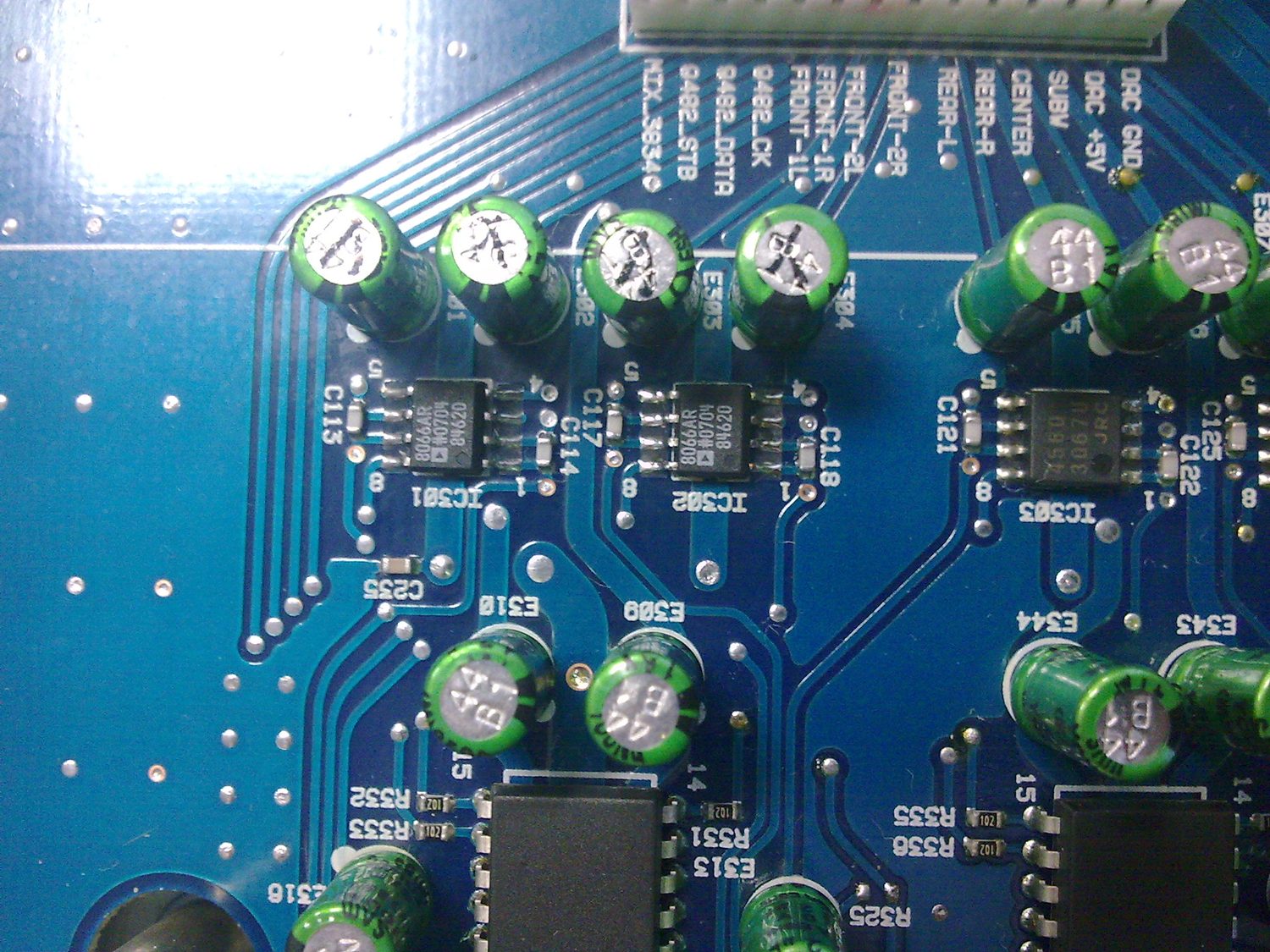

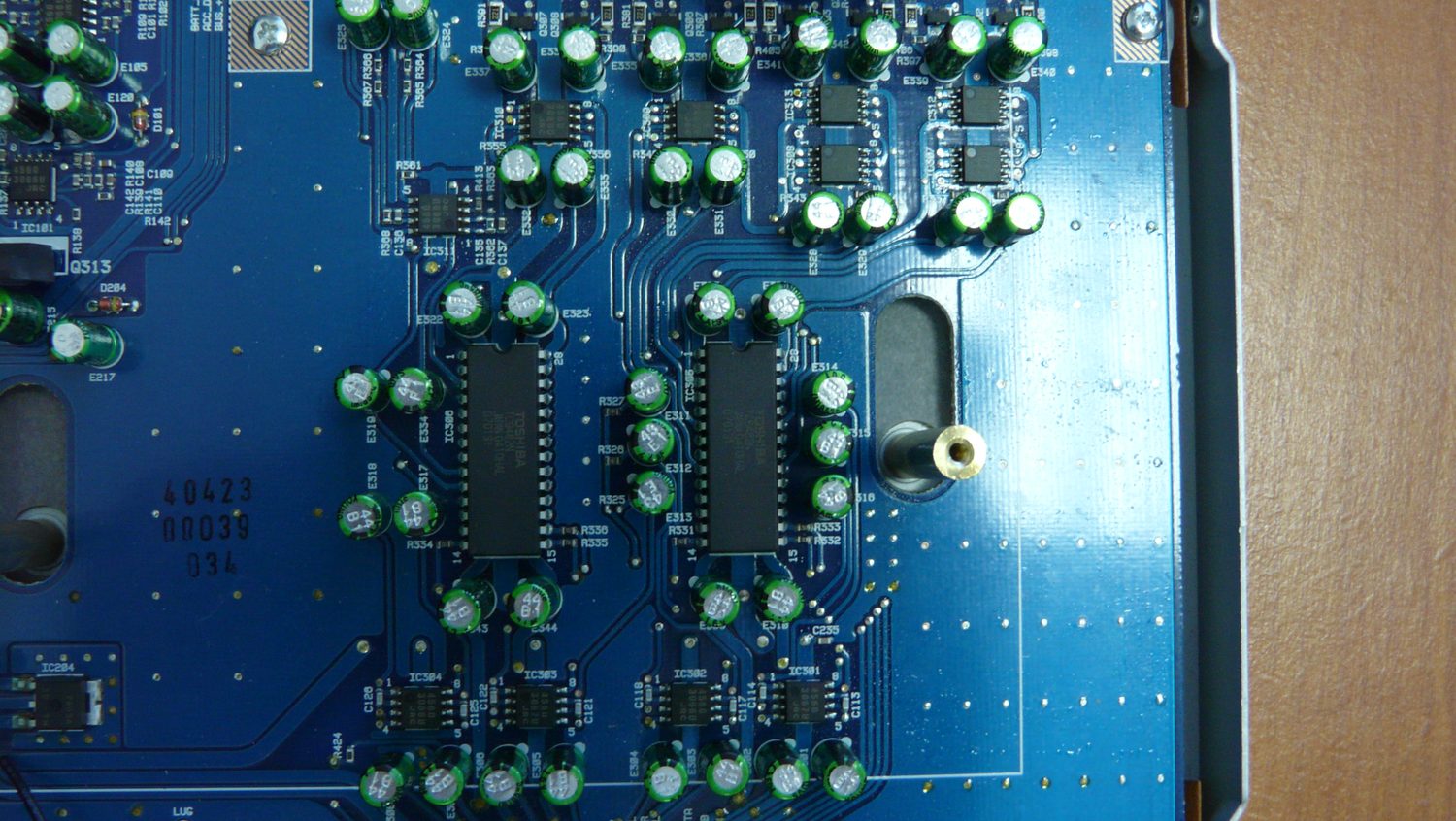

Плата Alpine PXA-H701

‹ ›

Прокрутите галерею стрелками или свайпом; клик по фото — увеличение.

Какие входы и выходы у PXA-H701?

Alpine PXA-H701 рассчитан на богатую коммутацию источников и внешних усилителей. По официальным данным устройство располагает тремя оптическими входами Toslink, шиной Ai-NET, аналоговыми RCA-входами и отдельным входом навигационного аудио, а на выходе отдаёт сигнал многоканальными предусилительными RCA-парами. Такая схема позволяет собрать систему с несколькими источниками без постоянной перекоммутации кабелей.

Практический нюанс — количество усиления. Процессор раскрывается только тогда, когда у системы хватает каналов: для фронта, второго фронта, тыла, центра и сабвуфера нужны отдельные усилительные тракты. Если использовать лишь часть выходов, значительная доля возможностей PXA-H701 останется невостребованной.

Как настроить Alpine PXA-H701?

Настройка Alpine PXA-H701 начинается с корректного подключения: выберите цифровой оптический или аналоговый RCA-вход, согласуйте уровень сигнала со стороны источника и выполните сброс после первого включения или смены аккумулятора. По руководству владельца базовая часть операций выполняется кнопками SETUP и ENTER, а точные значения хранятся в памяти после выключения.

Автоматическая калибровка времени доступна только с пультом RUX-C701: процессор запускает тестовые сигналы по каналам и выравнивает задержки по измерительному микрофону. Auto Time Correction даёт базовую точку отсчёта, но не заменяет слуховую проверку — после неё пройдитесь по знакомым трекам и при необходимости поправьте задержки вручную.

Ручной этап включает срезы кроссовера, задержки, уровни и эквалайзер. Порядок работы такой: сначала кроссовер, затем задержки и фаза, затем эквалайзер и уровни. Меняйте по одному параметру за раз и фиксируйте результат, иначе разница между настройками будет незаметна на слух.

• Подключение — оптический или RCA-вход, согласование уровня, сброс после смены питания.
• Автокоррекция — микрофон в точке прослушивания, тихий салон, запуск с пульта RUX-C701.
• Кроссовер — срезы по каналам, контроль перекрытия полос и настройка сабвуфера.
• Эквалайзер — 165 графических полос или 27 параметрических, правка резонансов салона.
• Память — сохранение до шести пресетов и проверка каждого канала тестовым сигналом.

Зачем нужен пульт RUX-C701?

Пульт RUX-C701 — обязательный элемент управления Alpine PXA-H701, который поставлялся отдельно. Без него недоступны многие операции настройки, включая автоматическую временную коррекцию и тонкую правку параметров. Именно поэтому комплектный пульт так ценен: отдельно он встречается заметно реже самого процессора.

Управление возможно и без отдельного пульта — с сенсорного экрана совместимой медиастанции Alpine или головного устройства. По данным производителя PXA-H701 управляется с медиастанции IVA-D310R/RB по сенсорному экрану PulseTouch, а с DVD-ресивером DVA-9965R доступно управление GlideTouch. Такой вариант удобен для быстрой настройки, но не заменяет выносной пульт полностью.

Третий сценарий — автономная работа с внешним цифровым источником, когда процессор выступает самостоятельным центром системы, а не дополнением к магнитоле. Для этого и нужен выносной пульт: он даёт доступ к параметрам, которые не выведены на источник.

На что смотреть при покупке винтажного PXA-H701

При покупке Alpine PXA-H701 главный риск — возраст компонентов, а не электроника обработки. Электролиты высыхают за двадцать с лишним лет, поэтому проверяйте плату на подтёки и вздутия, а все выходы тестируйте по очереди. Исправный DSP при этом обычно продолжает работать, и начинать осмотр стоит с питания.

Второй момент — комплектность. Без пульта RUX-C701 настройка усложняется, а без оригинальных кабелей и микрофона автокоррекция недоступна. Обязательно уточняйте наличие выносного пульта, микрофона для калибровки и кабельной части. Комплект с пультом стоит дороже, но экономит недели поисков.

Третий аспект — ремонтопригодность. Наличие руководства владельца и подробных фотографий плат делает восстановление реальным даже в сложных случаях, а мы в мастерской сначала проверяем питание, шлейфы и разъёмы и лишь затем трогаем микросхемы. Работы по диагностике и настройке выполняет наша мастерская, а подходящие компоненты для систем собраны в разделе продукции AudioBerry.

Источники: официальная страница Alpine PXA-H701, руководство владельца OM_PXA-H701_EN и обзор связки IVA-W200 и PXA-H701 на DIYMobileAudio.
