Динамик 30 ГД-6 с датчиком ЭМОС: характеристики, размеры и применение

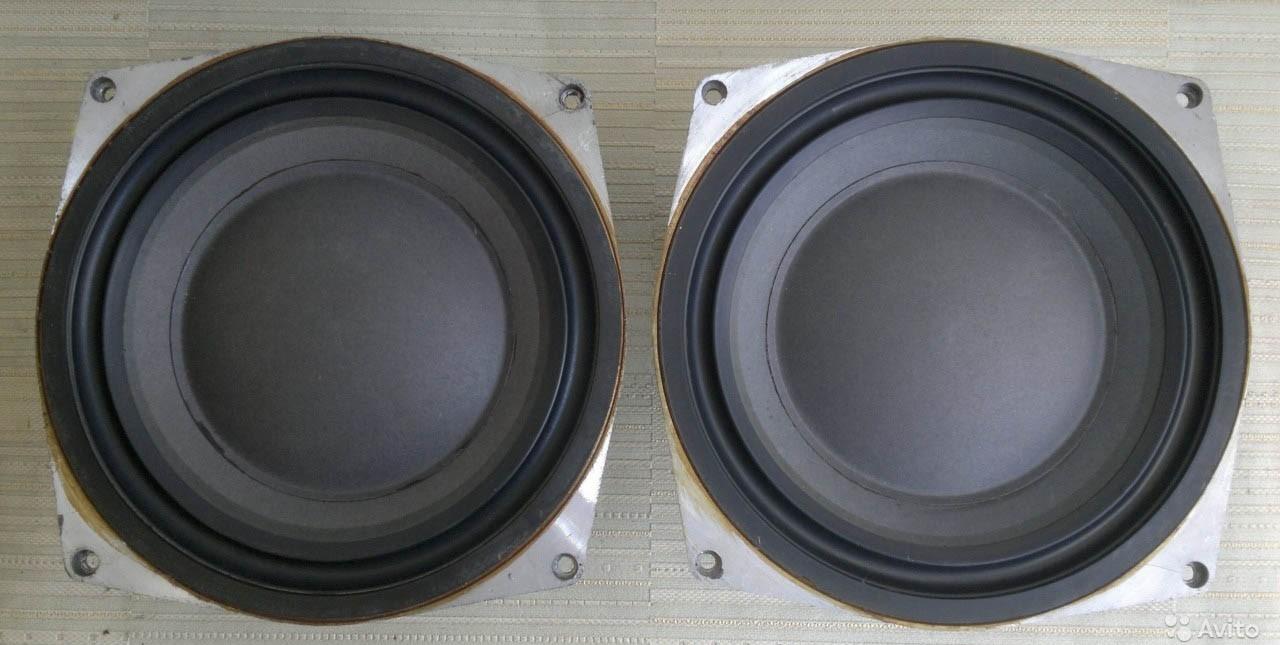

Советский широкополосный динамик 30 ГД-6 с датчиком ЭМОС — это легендарный низкочастотный громкоговоритель, разработанный для создания высококачественной акустики. Его ключевая особенность — встроенная система электро-механической обратной связи (ЭМОС), которая обеспечивает минимальные нелинейные искажения и стабильное звучание даже на больших громкостях. Благодаря мощному магниту и тяжелому диффузору, эта модель способна выдавать глубокий, насыщенный бас, что делает её востребованной как среди коллекционеров, так и среди аудиофилов, собирающих колонки своими руками. Если вам интересны другие решения с обратной связью, рекомендуем ознакомиться с динамиком 75 ГДН-5-4 с датчиком ЭМОС.

Данная модель часто используется в качестве замены более современным аналогам благодаря своей надежности и доступности. Динамик имеет диаметр 12 дюймов, что позволяет ему эффективно работать в диапазоне низких частот. Несмотря на возраст конструкции, качество материалов — алюминиевая корзина, бумажный диффузор и резиновый подвес — обеспечивает долговечность устройства. Для тех, кто ищет альтернативы в более компактном формате, подойдет динамик 30 ГД-8С.

Технические характеристики 30 ГД-6

Ниже приведена таблица основных параметров, необходимых для расчета акустического оформления (фазоинвертора или закрытого ящика).

Параметр Значение
Тип Низкочастотный, широкополосный
Номинальная мощность 30 Вт
Номинальное сопротивление (Z) 4 Ом
Чувствительность 88 дБ
Диапазон воспроизводимых частот 31,5 – 1000 Гц (основной рабочий диапазон)
Диаметр диффузора 12 дюймов (30 см)
Ход диффузора (Xmax) 4 мм
Масса динамика 5 кг
Габариты (ВхШхГ) 124 х 250 х 250 мм
Диаметм магнита 10 см
Особенности Наличие датчика ЭМОС, вторая контактная площадка

Старое наименование 30 ГД-6

Технические характеристики:

Диапазон воспроизводимых частот: 31,5 – 1000 Гц

Чувствительность: 88 дБ

Номинальное сопротивление: 4 Ом

Размер: 250х250х124 мм

Масса: 5 кг

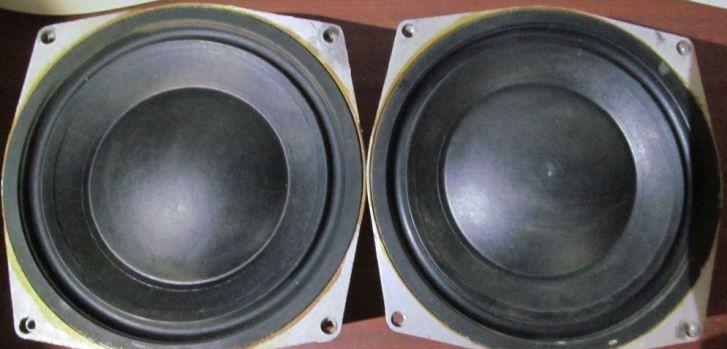

Описание конструкции:

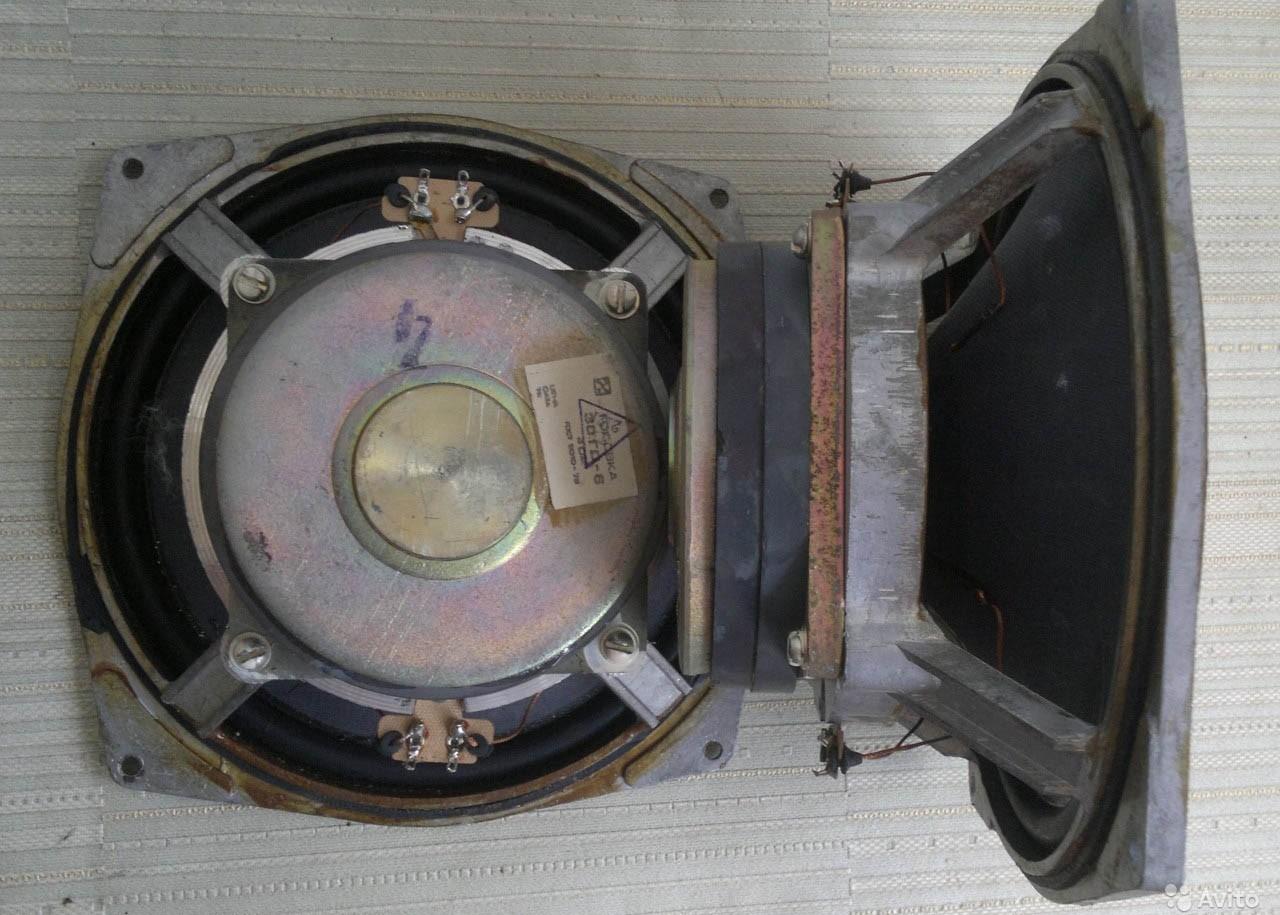

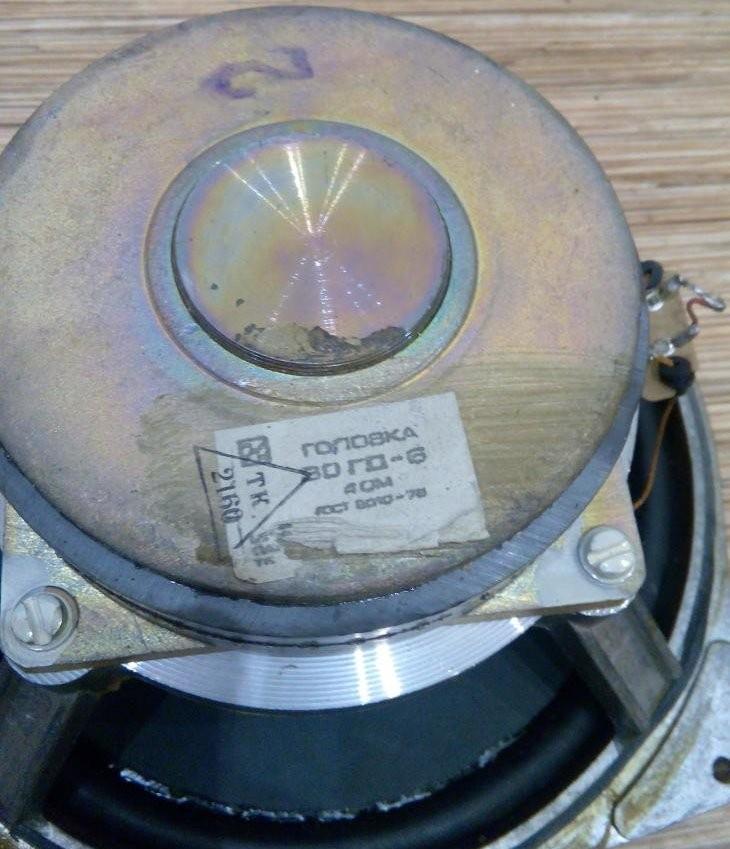

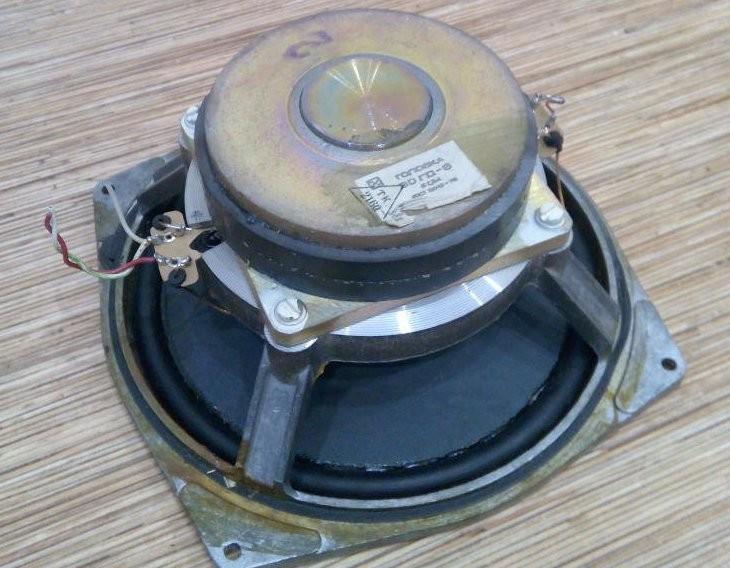

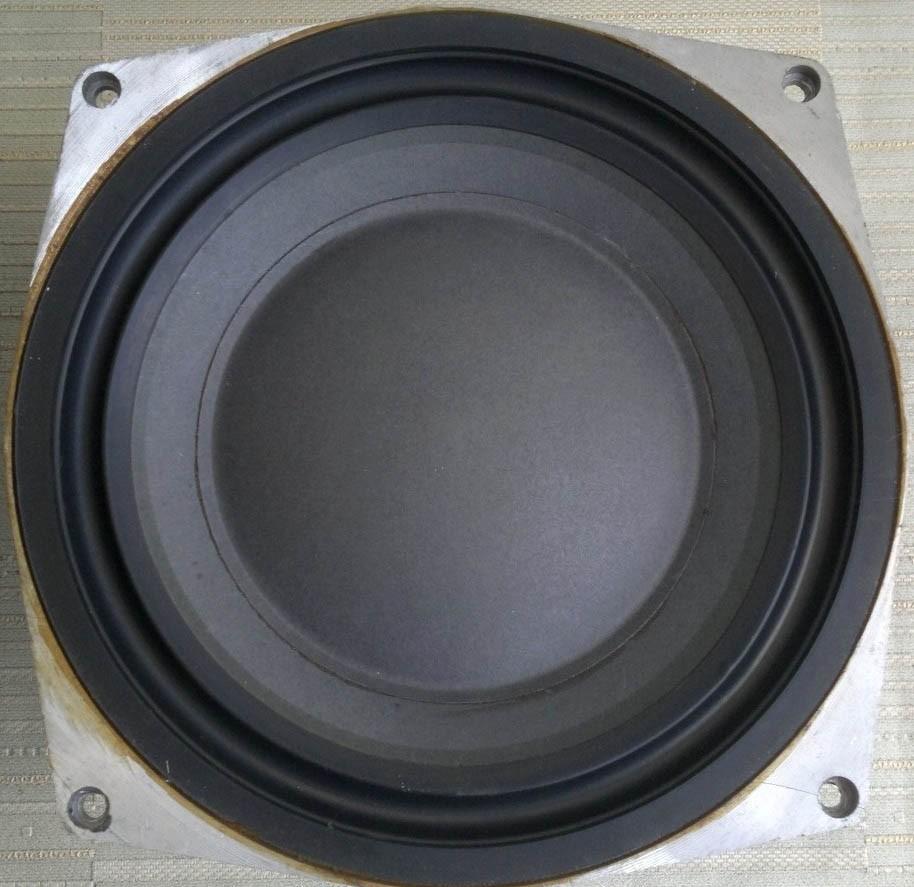

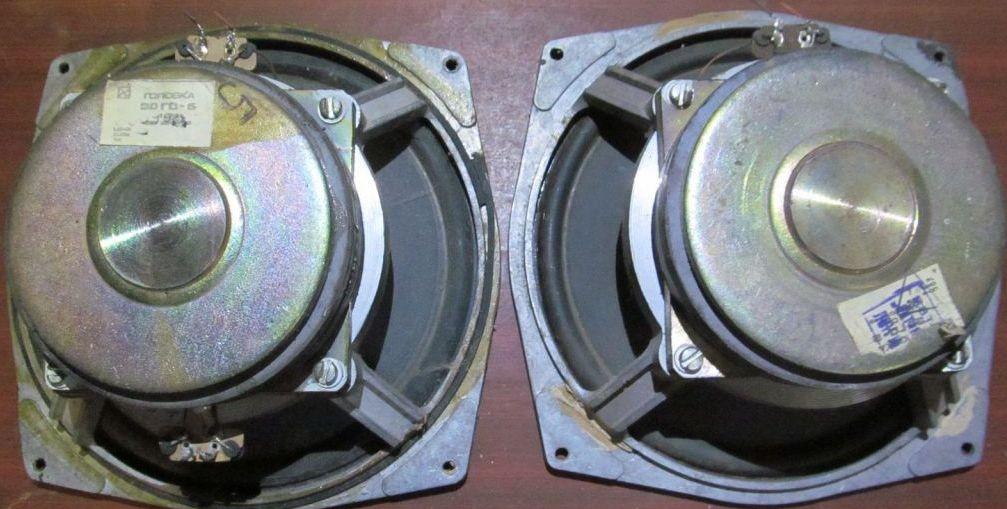

Динамик 30 ГД-6 устанавливали в акустической системе . Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции при относительно небольшом весе. Диффузор и колпачок сделаны из пропитанной бумаги, подвес — из долговечного резины.

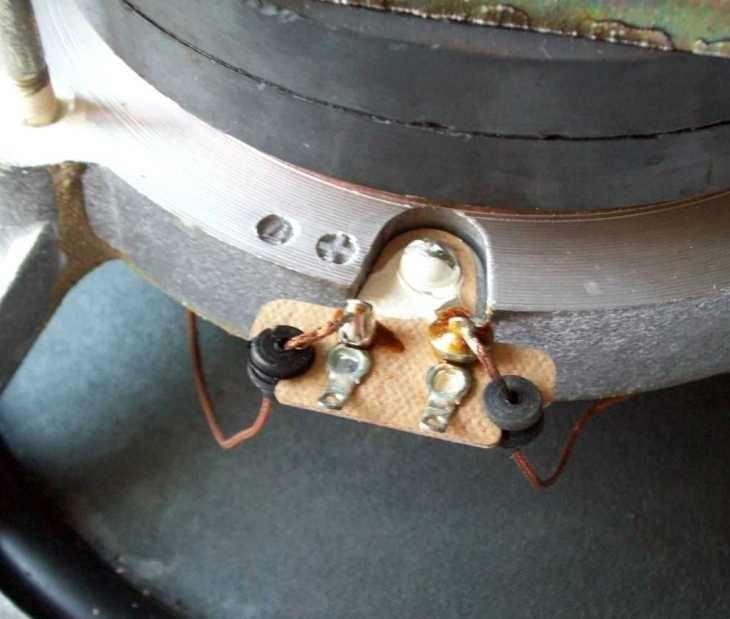

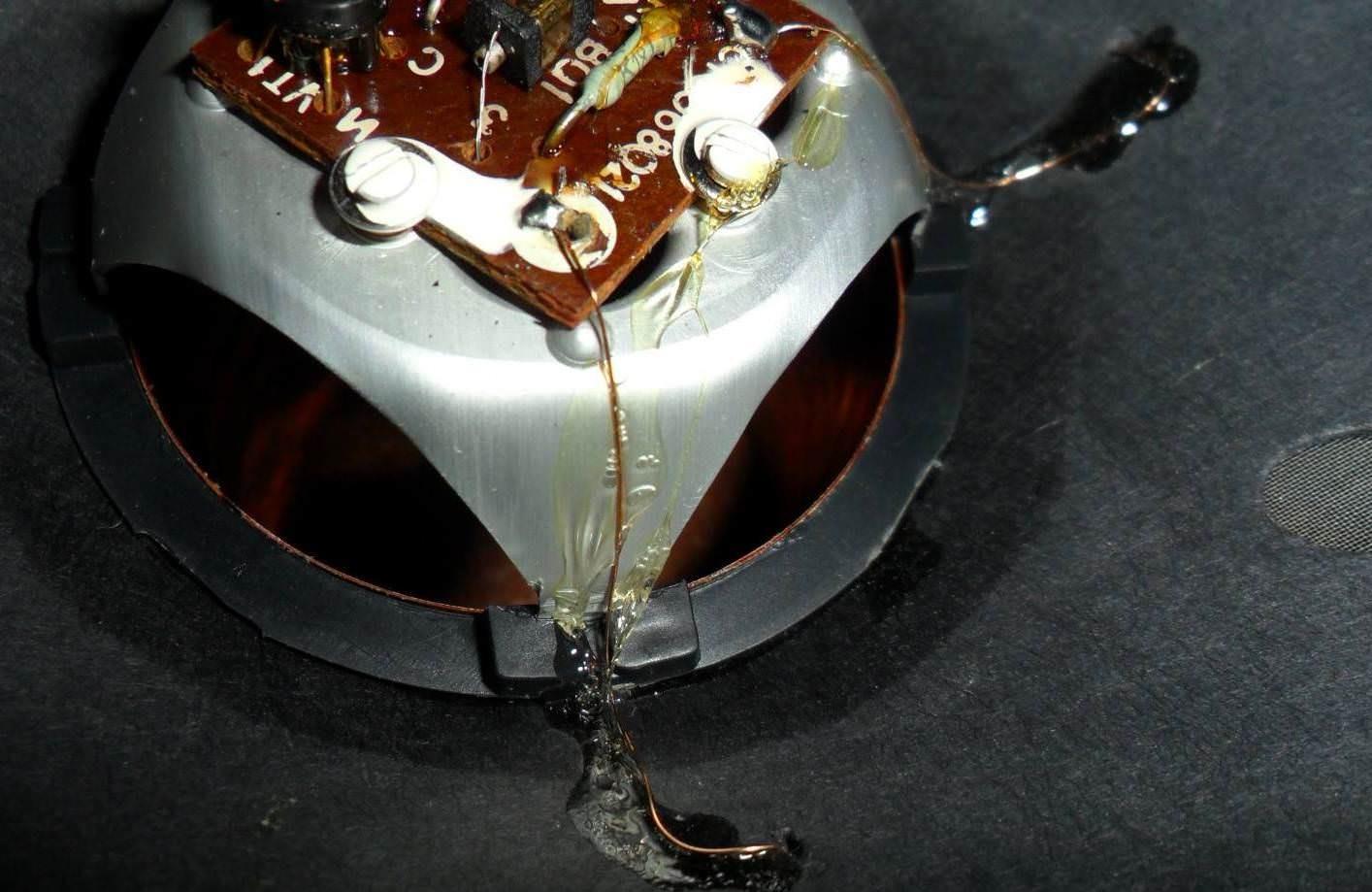

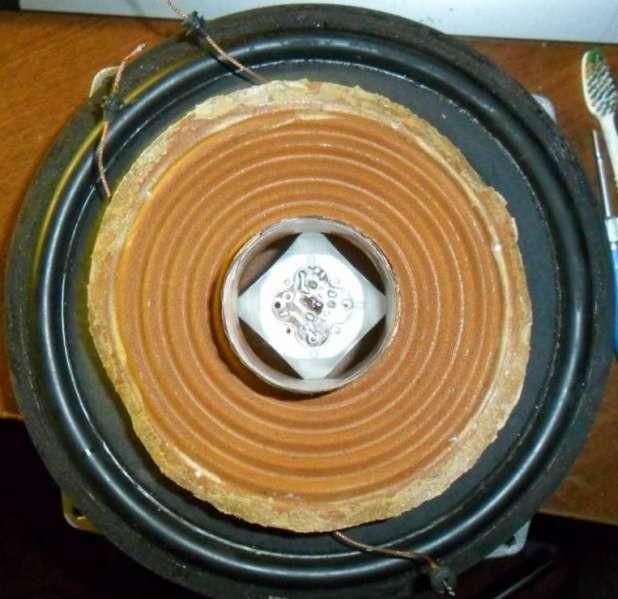

Динамик имеет вторую контактную площадку для проводов на датчик ЭМОС и пару вентиляционных отверстий по бокам диффузора, расположенных под защитным колпаком. На поздних версиях выпуска ставили магнитную систему со просверленным керном и диффузор без отверстий по бокам, что немного изменило акутическое сопротивление воздуха в зазоре.

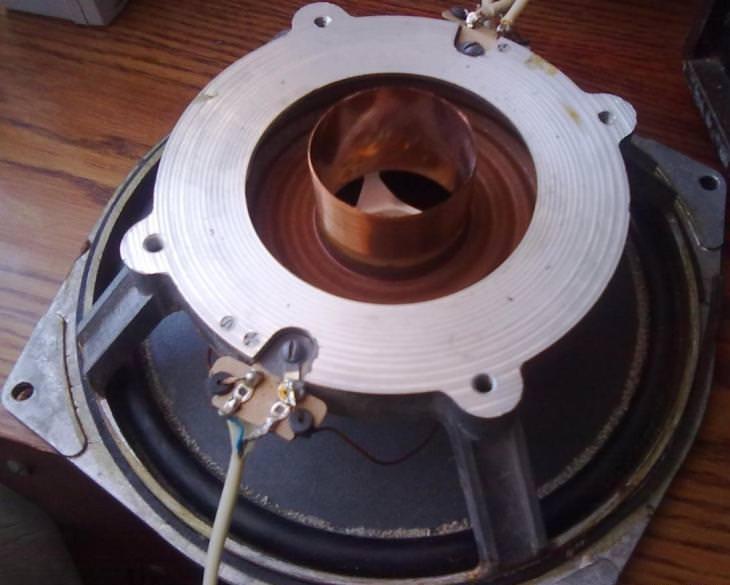

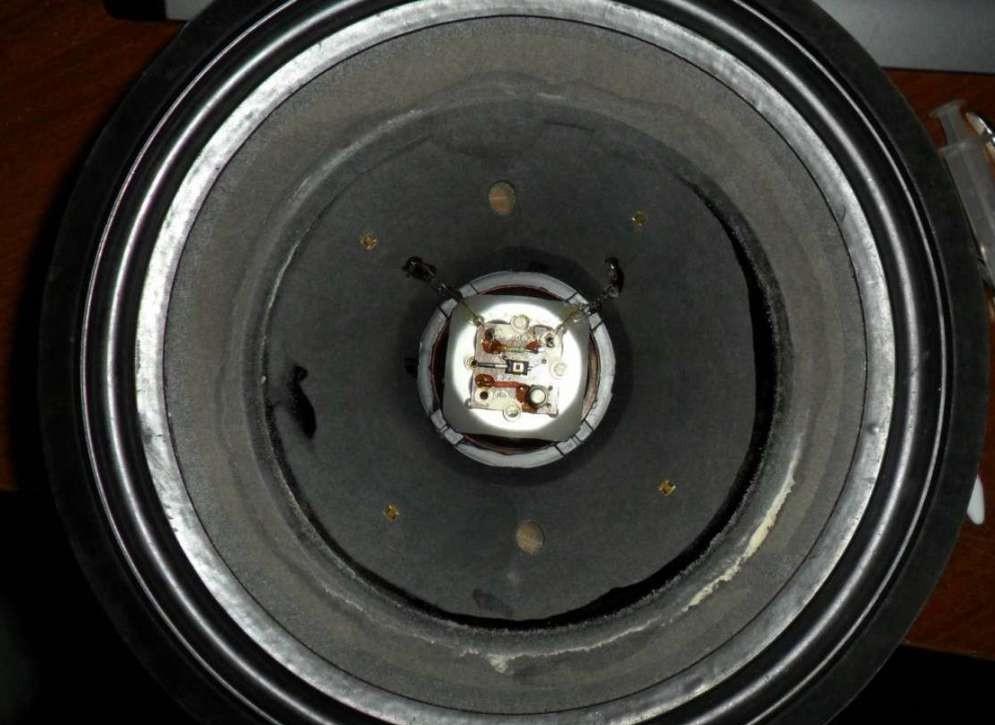

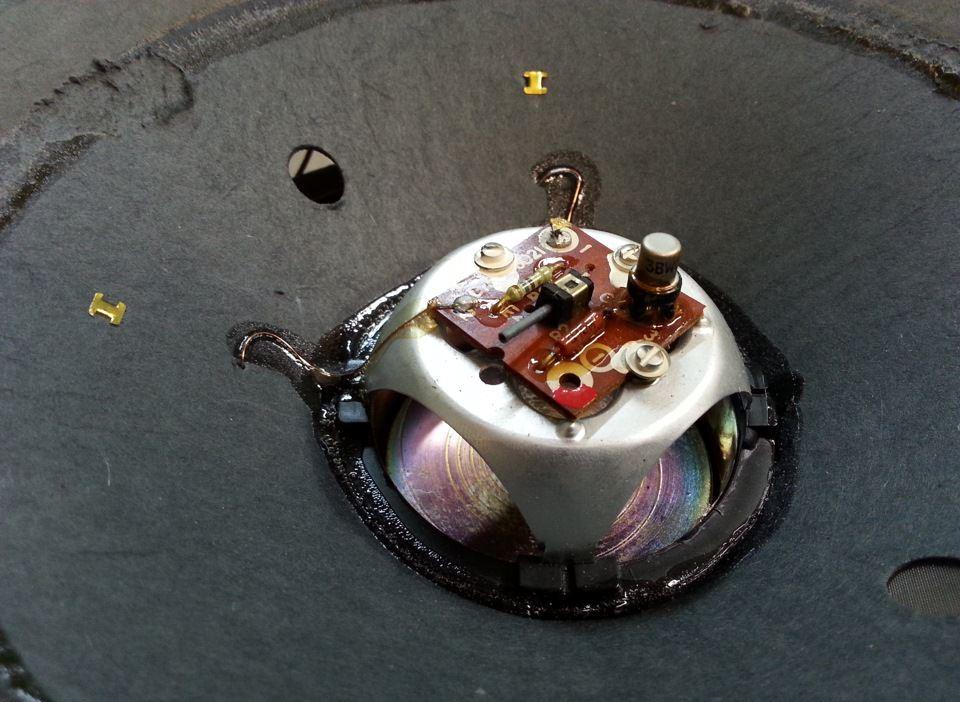

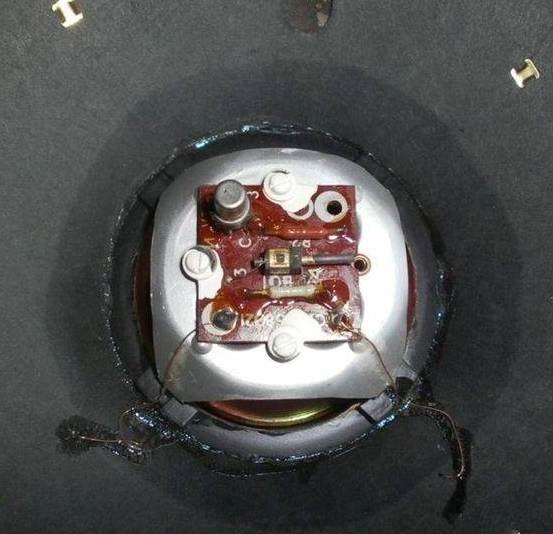

Датчик ЭМОС (электро-механической обратной связи):

Наличие датчика ЭМОС позволяет подключать динамик к усилителю с обратной связью, что существенно снижает коэффициент нелинейных искажений (КНИ). Это особенно важно для воспроизведения низких частот, где диффузор испытывает наибольшие нагрузки.
