75 ГДН-5-4 с датчиком ЭМОС: характеристики и применение

Низкочастотный громкоговоритель 75 ГДН-5-4 с датчиком ЭМОС — это легендарный советский компонент, разработанный для создания акустических систем высшей группы сложности. В отличие от базовых версий, эта модель оснащена системой электро-механической обратной связи (ЭМОС), что позволяет существенно снизить искажения и улучшить контроль баса. Динамик идеально подходит для реконструкции винтажной акустики, такой как , а также для самостоятельного конструирования мощных сабвуферов и фазоинверторов.

Конструкция динамика обеспечивает глубокий и точный бас, сохраняя при этом естественность звучания средних частот. Благодаря наличию датчика ЭМОС, пользователь может настроить систему обратной связи, что делает этот динамик выбором профессионалов и аудиофилов, ценящих точность передачи звука. Диаметр диффузора 30 см позволяет создавать высокое звуковое давление даже при относительно небольшой мощности.

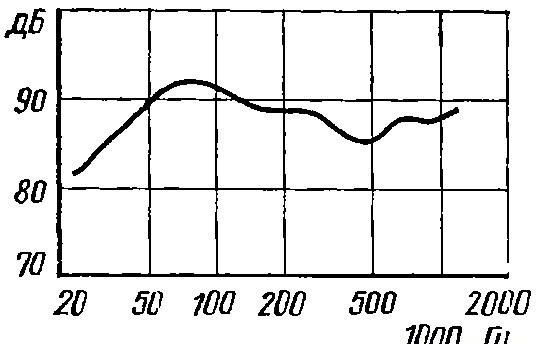

Технические характеристики 75 ГДН-5-4 с ЭМОС

Ниже приведены основные параметры динамика, которые определяют его возможности в различных акустических оформлениях:

Конструкция и материалы

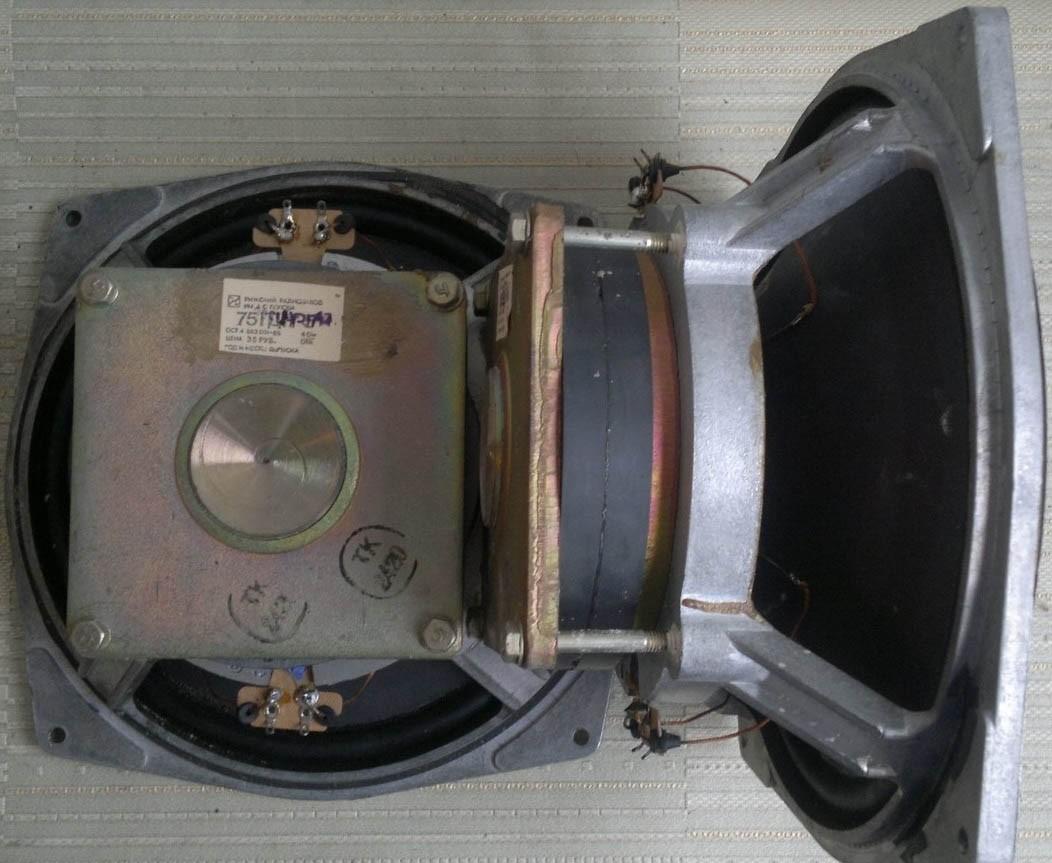

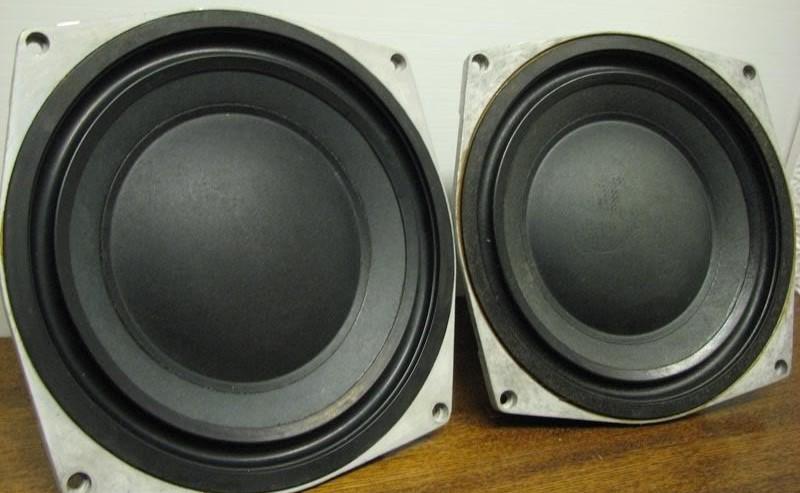

Головка громкоговорителя выполнена по классической схеме с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает высокую жесткость и малый вес. Диффузор конической формы сделан из специальной бумажной массы с криволинейной образующей переменной толщины, что помогает гасить паразитные резонансы самого диффузора.

Подвес выполнен из долговечной резины тороидальной формы, а центрирующая шайба изготовлена из пропитанной ткани. Звуковая катушка намотана медным проводом ПЭВ-1 или ПЭТВ-2 диаметром 0,355 мм. Двухслойная намотка (53 витка в первом слое, 51 во втором) обеспечивает необходимую индуктивность и тепловую стабильность.

Изготовитель: ПО «Радиотехника», г. Рига.

Назначение: применение в закрытых ящиках (ЗЯ) и фазоинверторах (ФИ) в качестве низкочастотного звена.

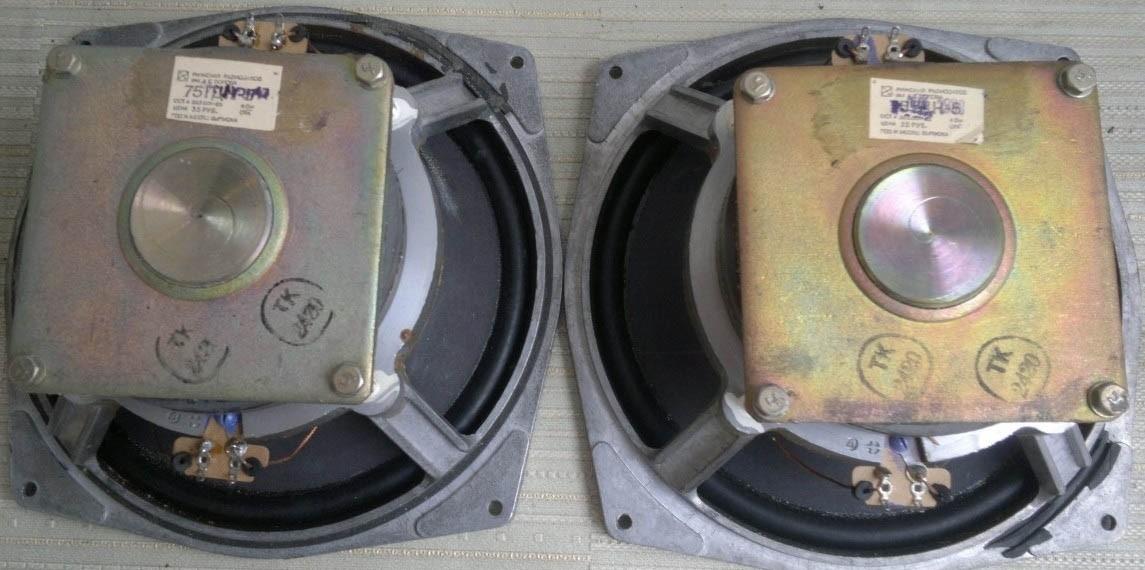

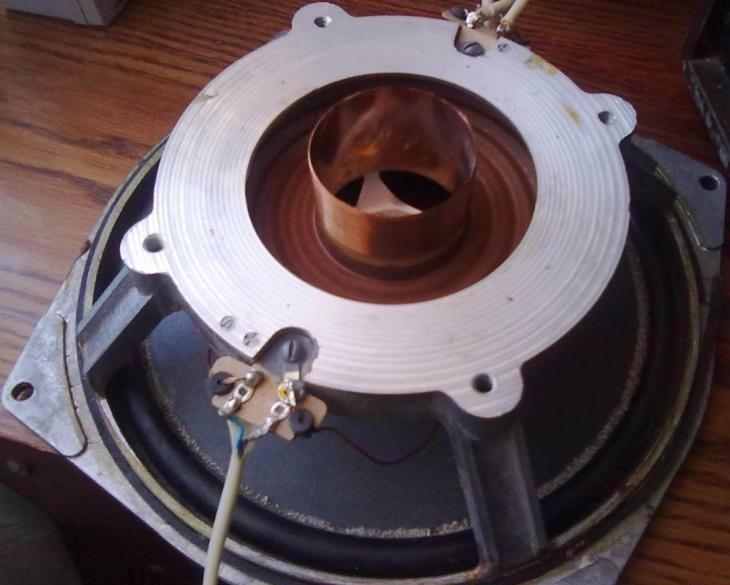

Магнитная система состоит из двух кольцевых ферритовых магнитов марки 25БА170. Индукция в зазоре составляет 0,815 Тл, что обеспечивает высокую эффективность преобразования энергии. На поздних версиях динамика применялись магниты с просверленным керном для улучшения охлаждения катушки, а диффузор мог выпускаться без вентиляционных отверстий.

Особенности системы ЭМОС

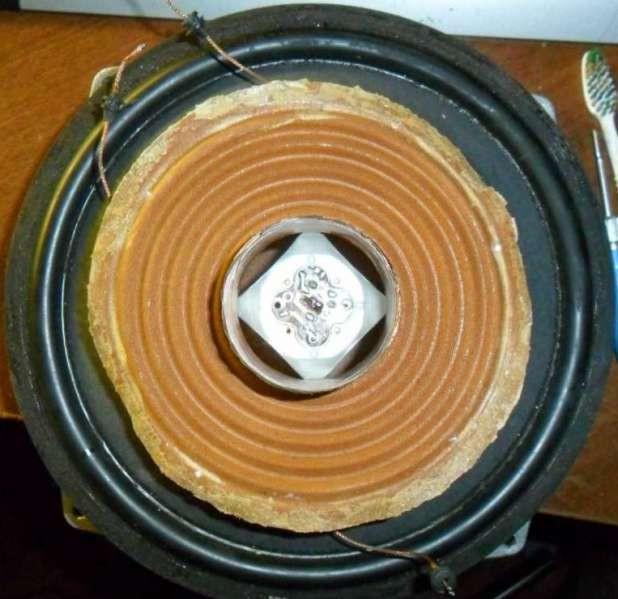

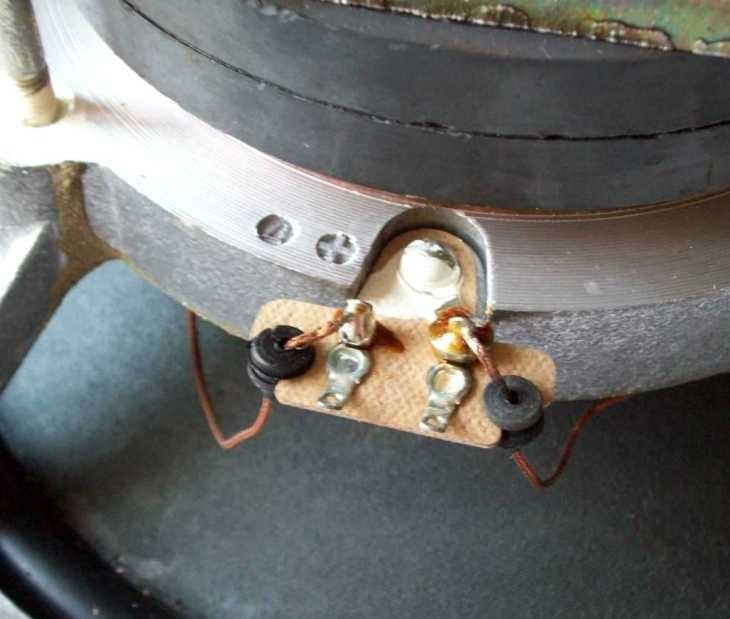

Главное отличие модели 75 ГДН-5-4 от стандартных аналогов (например, 75 ГДН-1С-4) — наличие второй контактной площадки для подключения датчика ЭМОС. Датчик электро-механической обратной связи представляет собой дополнительный динамик, закрепленный на корпусе корзины. Он считывает реальные колебания диффузора и передает сигнал в схему усилителя.

Это позволяет усилителю «видеть» фактическое положение диффузора и корректировать выходное напряжение, компенсируя нелинейные искажения, вызванные неравномерностью подвеса или магнитной системы. Результатом является более чистый и контролируемый бас, особенно на низких частотах, где обычные динамики склонны к «размыванию» звука.

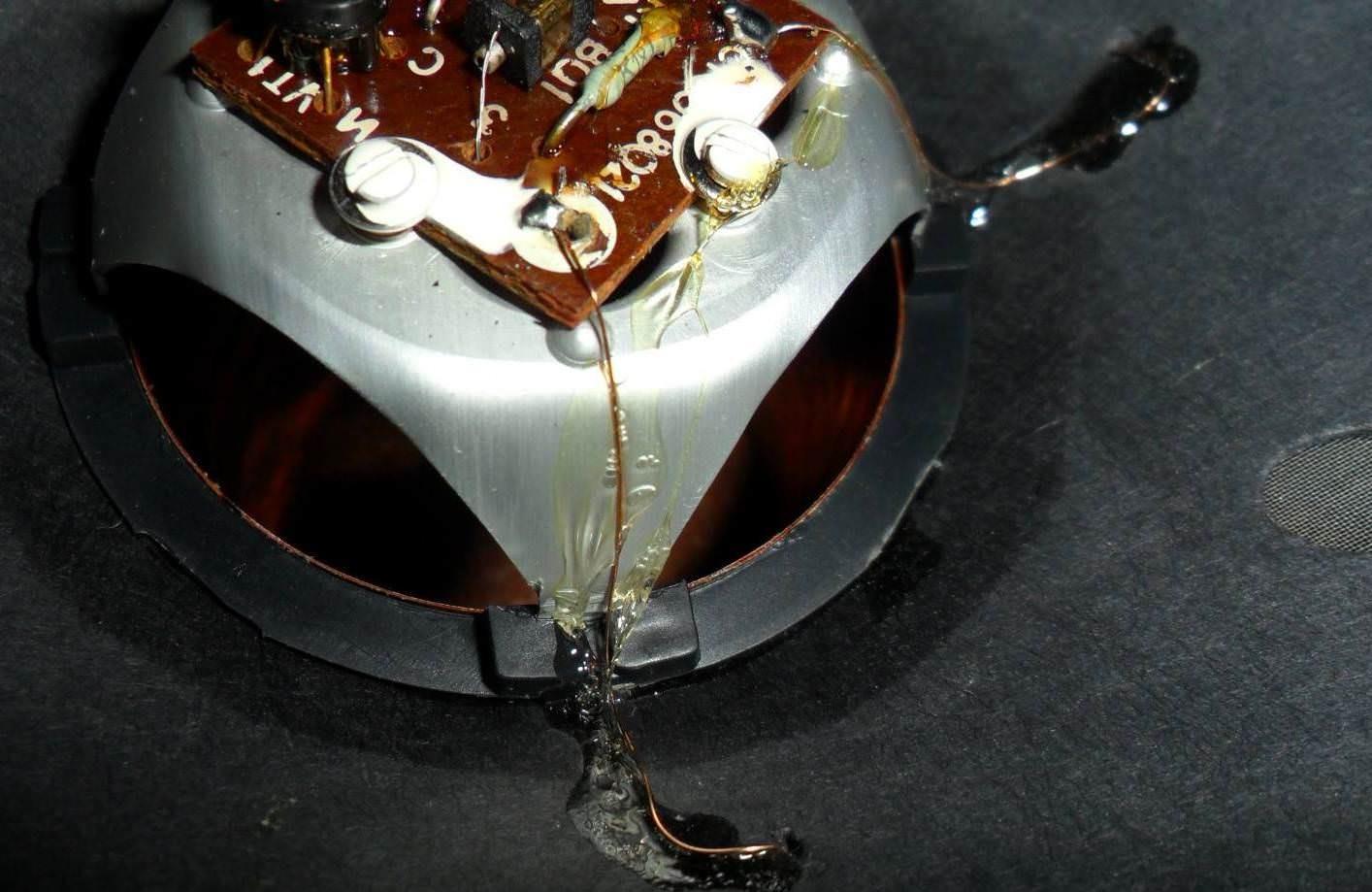

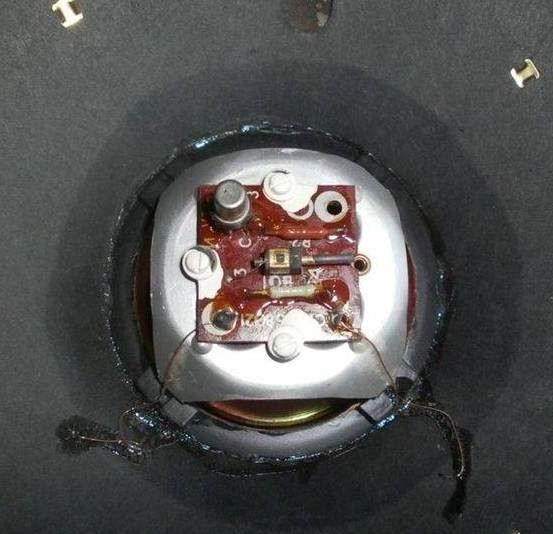

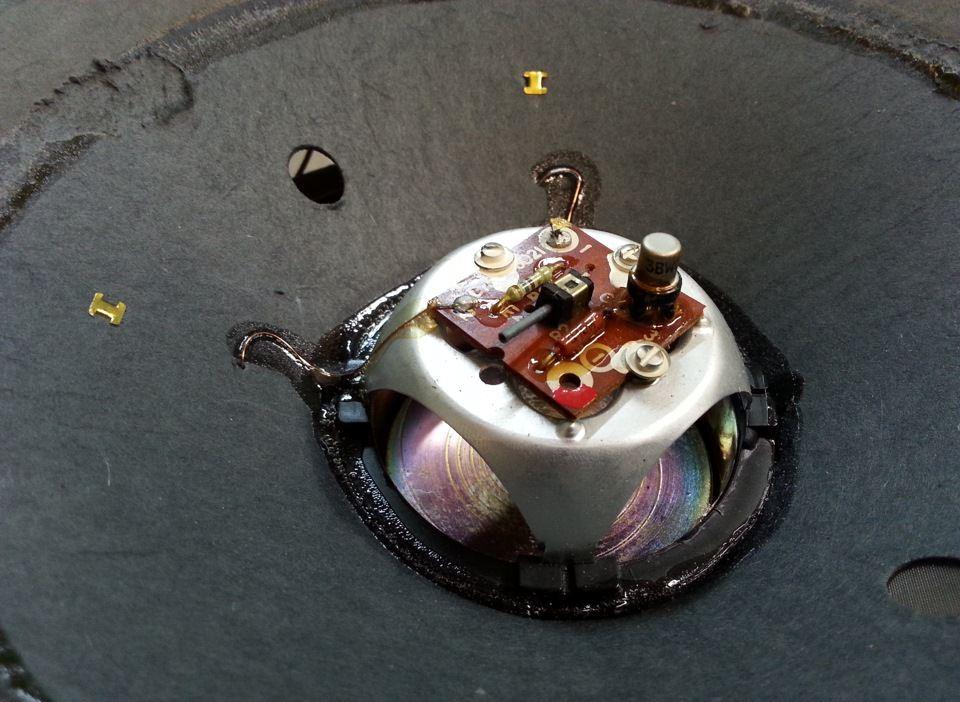

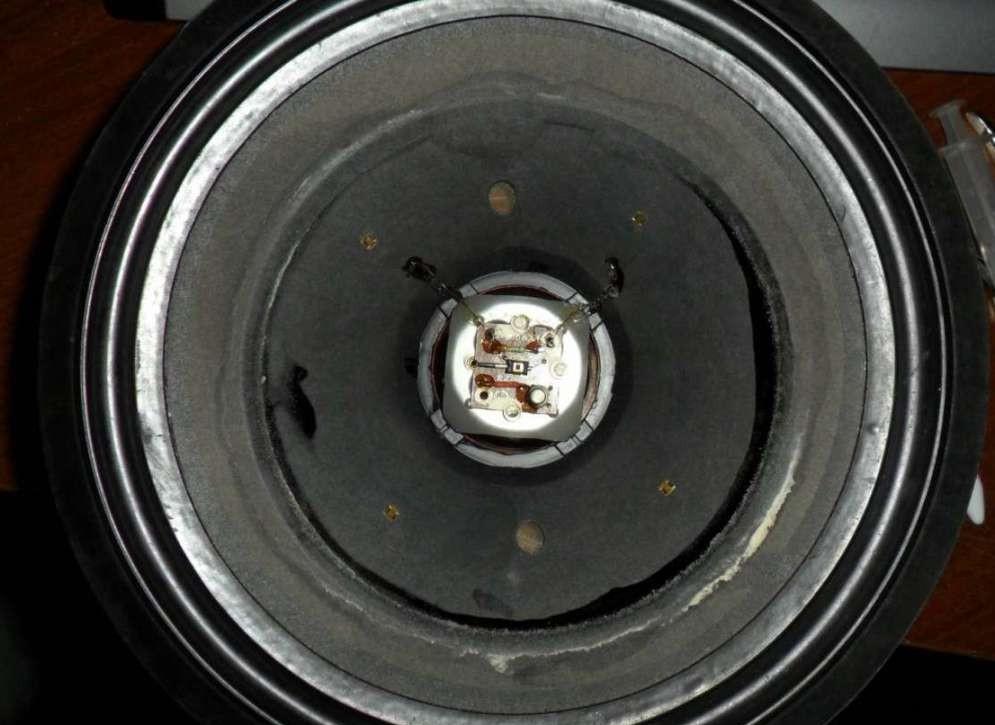

Датчик ЭМОС (электро-механической обратной связи):

Для достижения максимального эффекта от использования ЭМОС, рекомендуется применять эту модель в составе 3-х полосных акустических систем, где она работает в паре с ВЧ и СЧ динамиками, также оснащенными датчиками обратной связи. Примером такой системы является 3-х полосная блочная АС с ЭМОС, где баланс частот выверен до миллиметров.
