Динамик 6 ГДВ-9-16: характеристики и применение

Акустический динамик модели 6 ГДВ-9-16 — это классический высокочастотный громкоговоритель, широко применявшийся в советских акустических системах. Благодаря высокой надежности и специфическому «советскому» звучанию, он остается востребованным среди аудиофилов, занимающихся реставрацией vintage-аппаратуры или конструированием самодельных колонок. Если вам интересны другие варианты, стоит также рассмотреть динамик 6 ГДВ-11-16, который имеет увеличенный диаметр и иные акустические свойства.

Эта модель обеспечивает чистые и детализированные высокие частоты, что делает её отличным выбором для использования в качестве твитера (ВЧ-динамика) в пассивных кроссоверах. Динамик легко интегрируется в различные корпуса благодаря стандартным размерам крепления, а его параметры мощности позволяют работать как в бытовых, так и в профессиональных аудиосистемах.

Технические характеристики

Ниже приведена подробная таблица параметров динамика 6 ГДВ-9-16, которая поможет оценить его возможности для вашей акустической системы.

Расшифровка маркировки и назначение

Маркировка 6 ГДВ-9-16 содержит в себе всю ключевую информацию о устройстве:

• 6 — индекс типа громкоговорителя.
• ГДВ — аббревиатура, указывающая на назначение: Громкоговоритель Динамический Высокочастотный.
• 9 — условный диаметр корзины, равный 90 мм (3.5 дюйма).

• 16 — номинальное электрическое сопротивление звуковой катушки, равное 16 Ом.

Согласно паспорту, динамик предназначен для применения в закрытых выносных акустических системах высшей группы сложности в качестве высокочастотного звена для работы в помещениях.

Конструкция и детали

Головка электродинамического типа выполнена с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из прочной пластмассы, что обеспечивает жесткость конструкции и минимизацию паразитных резонансов.

Магнитная система:

В основе лежит кольцевой ферритовый магнит марки М16БА190 размером К85х35х15 мм. Система включает керн диаметром 20 мм и верхний фланец с отверстием диаметром 21,2 мм. Высота воздушного зазора составляет 2,2 мм при радиальной ширине 0,6 мм. Индукция магнитного поля в зазоре достигает 0,8 Тл, что обеспечивает высокую чувствительность динамика.

Подвижная система:

Звуковая катушка намотана проводом марки ПЭТВЛ-1 диаметром 0,13 мм. Намотка выполнена в два слоя: в первом слое 21 виток, во втором — 20 витков (всего 41 виток). Высота намотки 2 мм. Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Габариты катушки: высота 5,7 мм, внутренний диаметр 20,3 мм, внешний (с проводом) 20,9 мм. Омическое сопротивление катушки составляет 16 Ом.

Диафрагма имеет куполообразную форму и изготовлена на основе пленки из полиэтилентерефтолата (лавсан), что гарантирует высокую линейность хода и низкие искажения на высоких частотах.

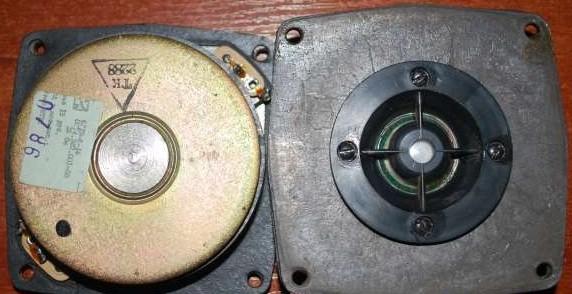

Для наглядного ознакомления с конструкцией и размерами динамика, обратите внимание на представленные фотографии:

Изготовитель: ПО «Радиотехника», г. Рига.

Назначение: для применения в закрытых выносных акустических системах высшей группы сложности в качестве высокочастотного звена для работы в помещениях.

Технические характеристики:

Диапазон частот: 5000 – 25000 Гц

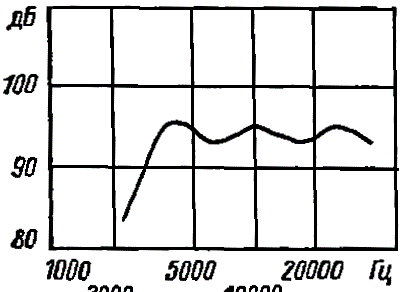

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 91 дБ

Среднее звуковое давление: 1,26 Па

Коэффициент гармонических искажений в диапазоне 6300 – 10000 Гц: 1%

Сопротивление: 16 Ом

Рабочая мощность: 2 Вт

Паспортная мощность: 6 Вт

Долговременная мощность: 10 Вт

Кратковременная мощность: 20 Вт

Вес: 1 кг

Особенности конструкции:

Головка электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы.

Магнитная цепь состоит из:

Кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;

Керна диаметром 20 мм;

Верхнего фланца с отверстием диаметром 21,2 мм

Высота воздушного зазора 2,2 мм, его радиальная ширина 0,6 мм, индукция в зазоре 0,8 Тл.

Подвижная система включает в себя:

звуковую катушку, намотанную проводом марки ПЭТВЛ-1 диаметром 0,13 мм, намотка двухслойная, общее число витков 41, в первом слое 21 виток, во втором – 20, высота намотки 2 мм, омическое сопротивление 16 Ом. Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 5,7 мм, внутренний диаметр 20,3 мм, внешний (вместе с намоткой) 20,9 мм;

куполообразную диафрагму, изготовленную на основе пленки из полиэтилентерефтолата.

Динамик 6 ГДВ-9-16 является надежным компонентом для ВЧ-звена. Если же вам требуется низкочастотный динамик для полного комплекта, можно обратить внимание на динамик 0,5 ГДШ-4-8, который часто используется в паре с высокочастотными головками в компактных системах.
