Основой конструкции является 4-дюймовый (около 100 мм) диффузор, который при номинальной мощности всего 0,5 Вт способен выдавать высокую чувствительность. Прочная конструкция позволяет динамике выдерживать кратковременные перегрузки. Для тех, кто ищет замену или аналог, стоит обратить внимание на динамик 6 ГДВ-9-16, который имеет больший диаметр, но схожую философию применения в простых акустических системах.
Ниже приведена таблица с основными параметрами, необходимыми для расчета акустического оформления (коробка, фазоинвертор). Обратите внимание на высокую добротность (Qts), которая указывает на необходимость использования закрытого ящика или фазоинвертора малого объема.
Изготовитель: Кировоградский радиозавод радиоизделий.
Назначение: для применения во встроенных открытых акустических системах малогабаритной переносной и карманной бытовой радиоаппаратуры для работы в помещении и на открытом воздухе.
Технические характеристики:

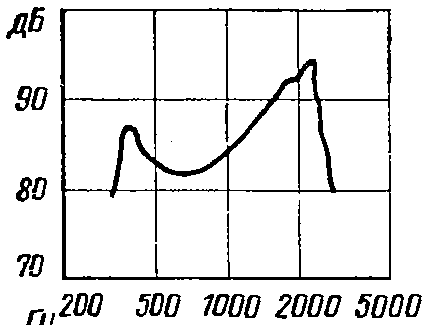

Диапазон частот: 450 – 3150 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 87,4 дБ
Номинальное среднее звуковое давление: 0,08 Па
Коэффициент гармоник на частотах 630 – 1000 Гц: 5 %
Номинальное сопротивление: 8 Ом
Паспортная мощность: 0,5 Вт
Долговременная мощность: 2 Вт
Кратковременная мощность: 3 Вт
Резонанс: 400 (+/- 50 Гц)
Полная добротность: 3,5 (+/- 0,1)
Размеры: ø50х18 мм
Вес: 30 г
Конструкция:
Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали, что обеспечивает жесткость конструкции при малом весе.
Магнитная цепь:
Керновой магнит марки ЮН13ДК25БА. Керн диаметром 12 мм. Верхний фланец с отверстием диаметром 13 мм. Радиальная ширина воздушного зазора 0,5 мм, его высота 2 мм. Индукция в зазоре составляет 0,7 Тл, что обеспечивает хорошую линейность хода диффузора.
Подвижная система:
Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,08 мм, намотка двухслойная, общее число витков 57, в первом слое 29 виток, во втором 28. Высота намотки 2,8 мм, омическое сопротивление 8 Ом (+/- 0,8 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70, толщиной 0,085 мм, внутренний диаметр 12,2 мм, внешний (вместе с намоткой) 12,8 мм. Высота звуковой катушки 7 мм.
Диффузор с подвесом, изготовленный из бумажной массы с пропиткой, что придает ему специфический окрас звука, близкий к натуральному.
Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака, обеспечивает долговечность подвижной системы.
Пылезащитный колпачок из бумажной массы с пропиткой.
При установке динамика 0,5 ГДШ-4-8 в акустическую систему важно учитывать его габариты. Динамик имеет компактные размеры, что позволяет использовать его в небольших корпусах. Посадочное отверстие и крепление требуют внимания: диаметр магнита составляет 30 мм, а размеры корзины позволяют монтировать динамик в стандартные отверстия для 4-дюймовых головок. Для точного монтажа рекомендуется использовать динамик 0,5 ГД-42 в качестве референса по размерам, так как они часто взаимозаменяемы в простых конструкциях.
Если оригинальный 0,5 ГДШ-4-8 найти не удалось, можно рассмотреть его аналоги. К ним относятся динамики серии ГДШ и ГД с близкими параметрами. Например, динамик 4 ГДШ-5-4 имеет схожую конструкцию, но может отличаться по резонансной частоте и мощности. При замене важно учитывать, что замена на более мощный динамик потребует изменения акустического оформления для сохранения качества звучания.
Благодаря высокой чувствительности (87,4 дБ), этот динамик отлично подходит для простых пассивных акустических систем, работающих с ламповыми или транзисторными усилителями малой мощности. Он раскрывается в закрытых ящиках малого объема (1-2 литра), создавая сбалансированное звучание с акцентом на средние частоты, что делает его идеальным для вокала и акустических инструментов.
