6 ГДШ-3-8: характеристики и описание

Изготовитель – ПО «Радиотехника», г. Рига. Предназначен для использования в составе открытых акустических систем второй группы сложности бытовой радиоаппаратуры, предназначенной для работы как в помещениях, так и на открытом воздухе. Изготовлен на основе 6ГДШ-3-4 и использовался в акустических системах S-20K «Radiotehnika».

Технические характеристики 6 ГДШ-3-8:

Диапазон частот: 80 – 12500 Гц

Сопротивление: 8 Ом

Паспортная мощность: 6 Вт

Долговременная мощность: 15 Вт

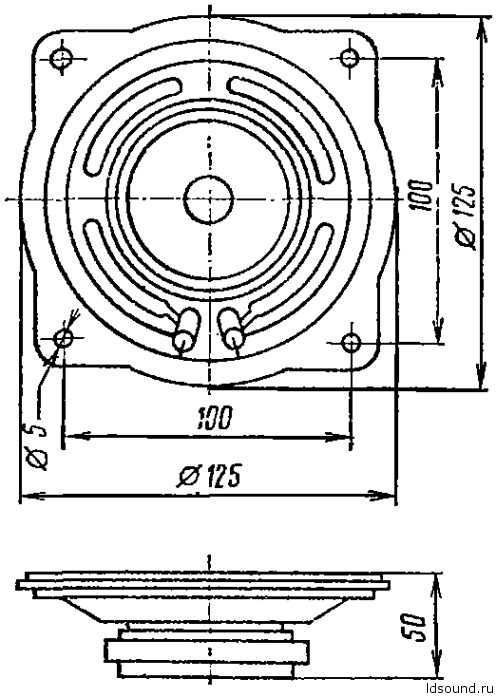

Размеры: 125х125х52 мм

Вес: 0,33 кг

Особенности конструкции 6 ГДШ-3:

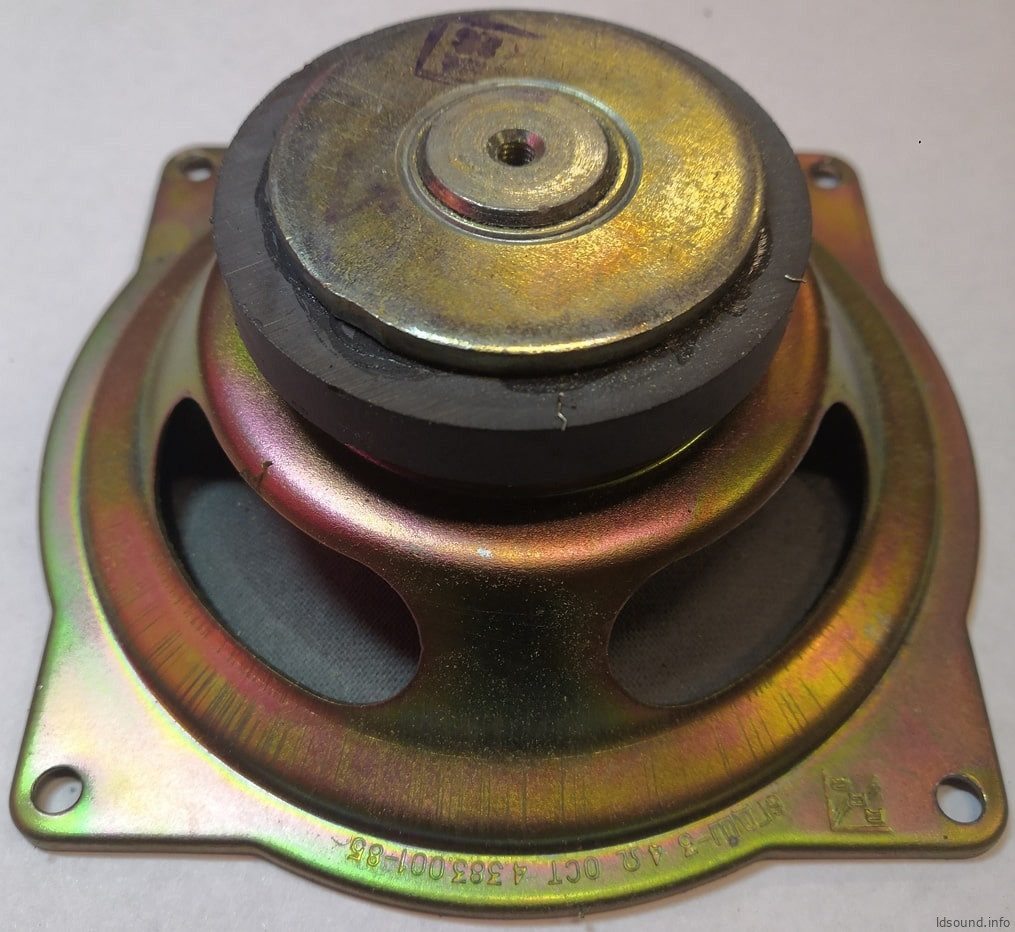

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

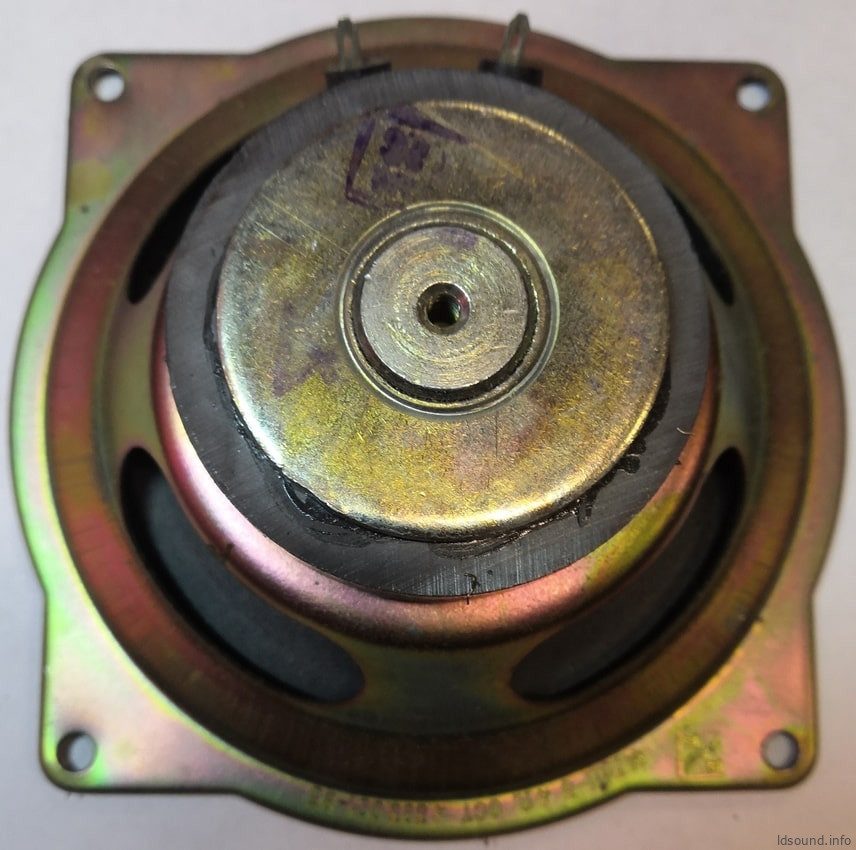

Магнитная цепь 6 ГДШ-3:

• Кольцевой магнит марки М25БА150 размером К61х24х9 мм;
• Керн диаметром 17 мм;
• Верхни1 и нижней фланец имеют размера 4х50 мм;
• Верхний фланец с отверстием диаметром 18,4 мм;
• Высота воздушного зазора 2,7 мм;
• Радиальная ширина воздушного зазора 0,7 мм;
• Индукция в зазоре 1,1 Тл.

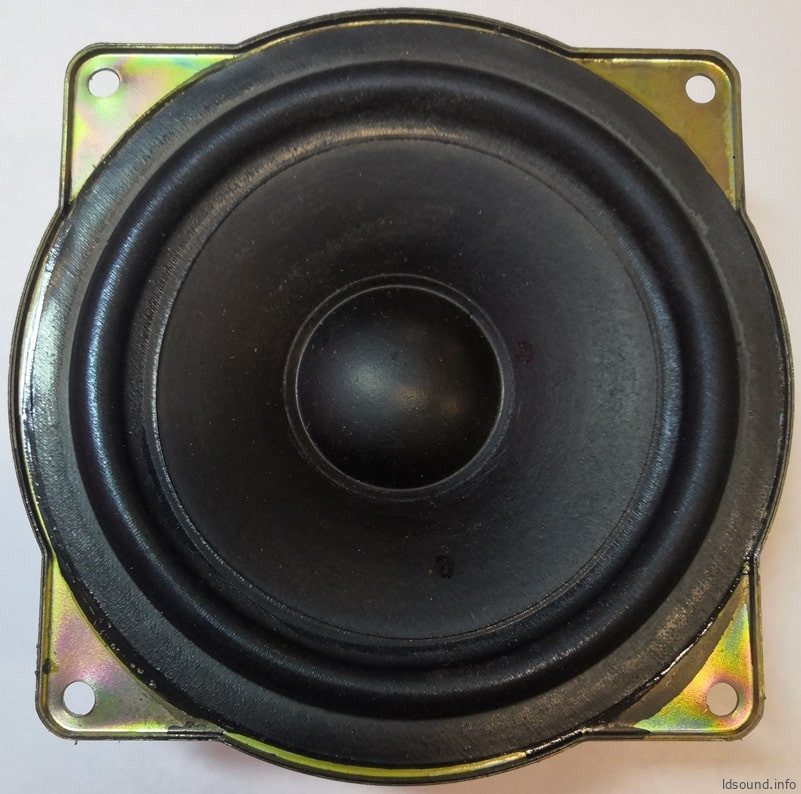

Подвижная система 6 ГДШ-3:

• Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 44, в первом слое 24 витков, во втором 20, высота намотки 4,4 мм, омическое сопротивление 3,7 Ом. Высота ЗК 13 мм, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18,1 мм.
• Диффузор изготовлен из бумажной массы
• Подвес выполнен из прорезиненной ткани.
• Центрирующая шайба, изготовлена из пропитанной ткани.
• Пылезащитный колпачок из пленки.
