Динамик 6 ГДР-1: характеристики, размеры, схема и аналоги

6 ГДР-1 — это советский широкополосный динамик мощностью 5 Вт и сопротивлением 4 Ом, разработанный для радиол «Эстония». Он отличается тёплым звучанием с акцентом на средние частоты, что характерно для ламповых систем. Динамик широко применяется в ретро-аудио и самодельных акустических проектах, обеспечивая высокую надежность и долговечность.

Диффузор динамика обладает большой амплитудой хода, что обеспечивает точное воспроизведение низких и средних частот. В отличие от многих современных аналогов, 6 ГДР-1 устойчив к перегрузкам и механическим повреждениям. Для тех, кто ищет замену или дополнительные варианты, можно рассмотреть динамик 1 ГД-6 характеристики которого также подходят для создания винтажной акустики.

Таблица технических характеристик 6 ГДР-1

Параметр	Значение
Номинальная мощность	5 Вт
Сопротивление (постоянное)	4 Ом

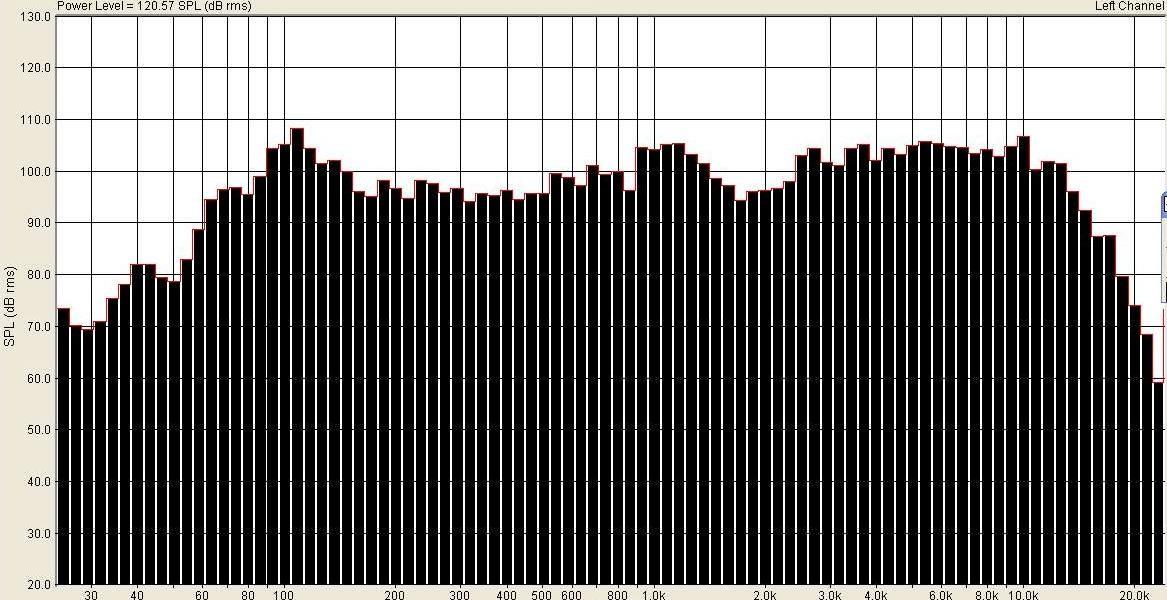

Частотный диапазон	80 Гц - 12 кГц
Габаритные размеры	Ø222 х 96 мм
Диаметр диффузора	200 мм (8 дюймов)
Ход диффузора	4 мм
Вес	0,5 кг
Диаметр магнита	90 мм
Чувствительность	93,5 дБ
Частота резонанса	65 Гц
Минимальная мощность	0,5 Вт
Тип звучания	Тёплый, сбалансированный
Назначение	Радиолы «Эстония»

Изготовитель: Таллинский завод «Пунане РЭТ».

Назначение: для установки в радиолы «Эстония».

Конструкция и особенности

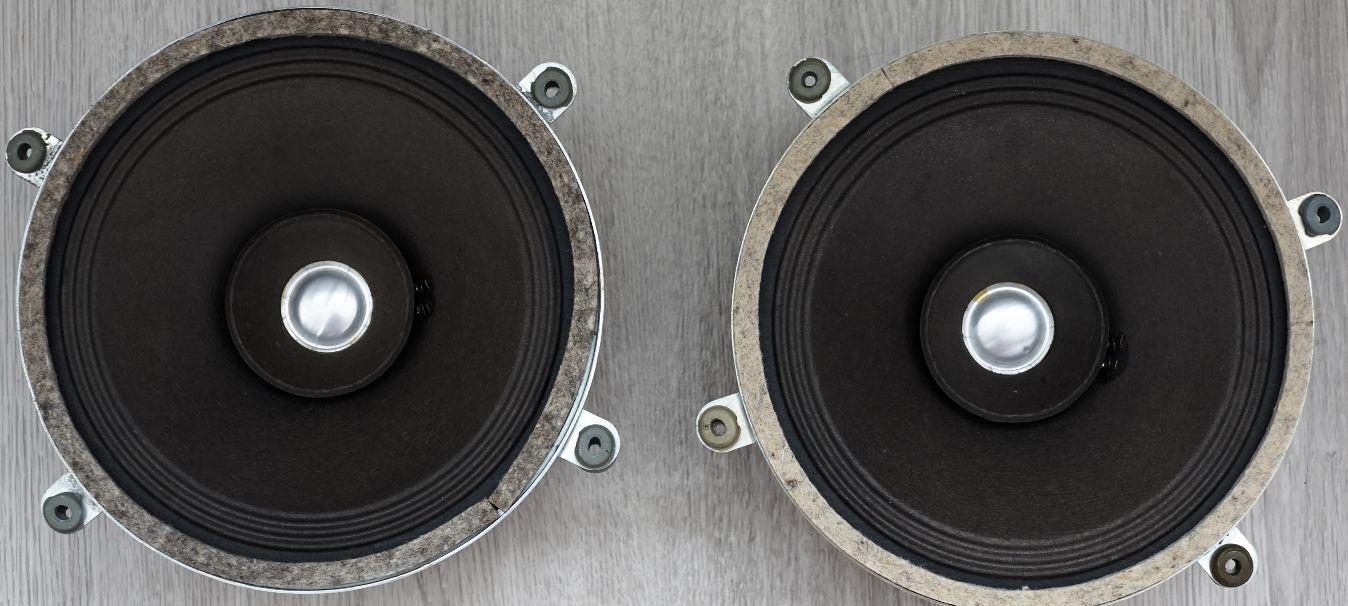

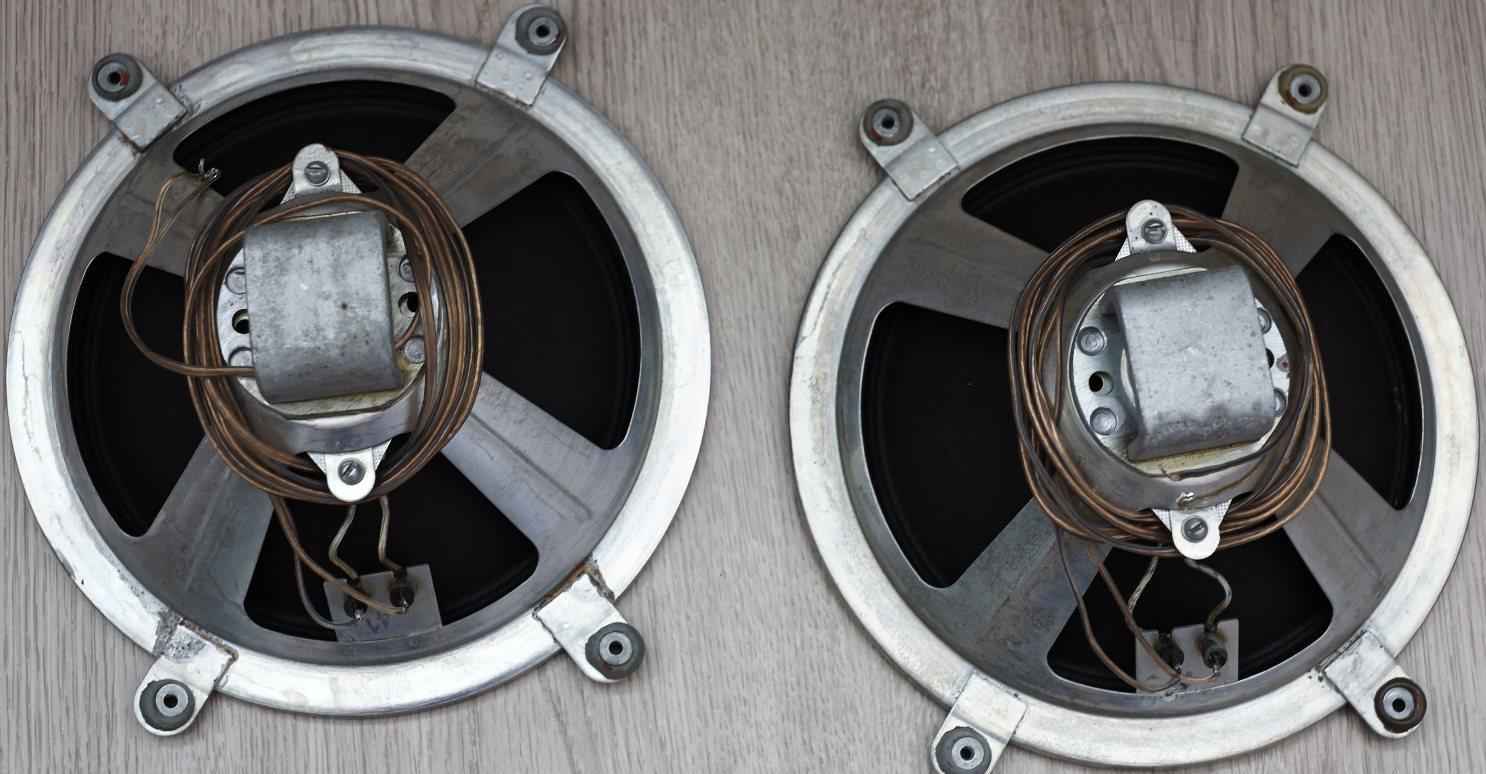

6 ГДР-1 — это широкополосная динамическая головка, которая устанавливалась в такие модели радиол, как , Эстония-2 и Эстония-3. В радиолы устанавливалась пара таких динамиков, соединенных последовательно, что объясняет низкое сопротивление отдельно взятого динамика (1,25 Ом).

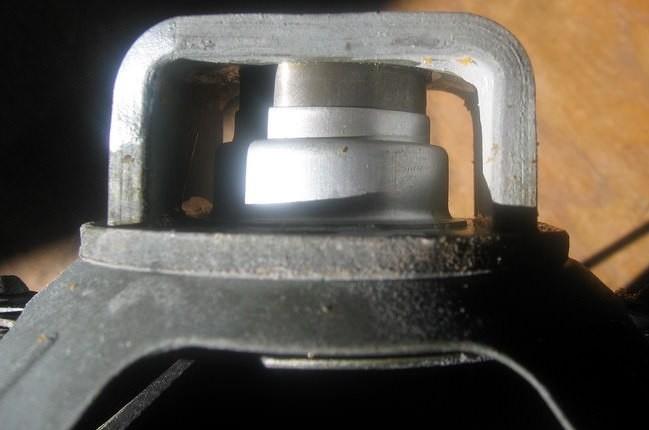

Магнитная система построена на керновом магните диаметром 25 мм и неэкранирована. Звуковая катушка намотана медной жилой диаметром 0,23 мм с общим количеством витков 29. Центрирующая шайба изготовлена из гетинакса с перфорацией по окружности. Для сравнения, более мощный вариант, например, динамик 1 ГДМ-1,5, имеет иную конструкцию магнита и применяется в профессиональных системах.

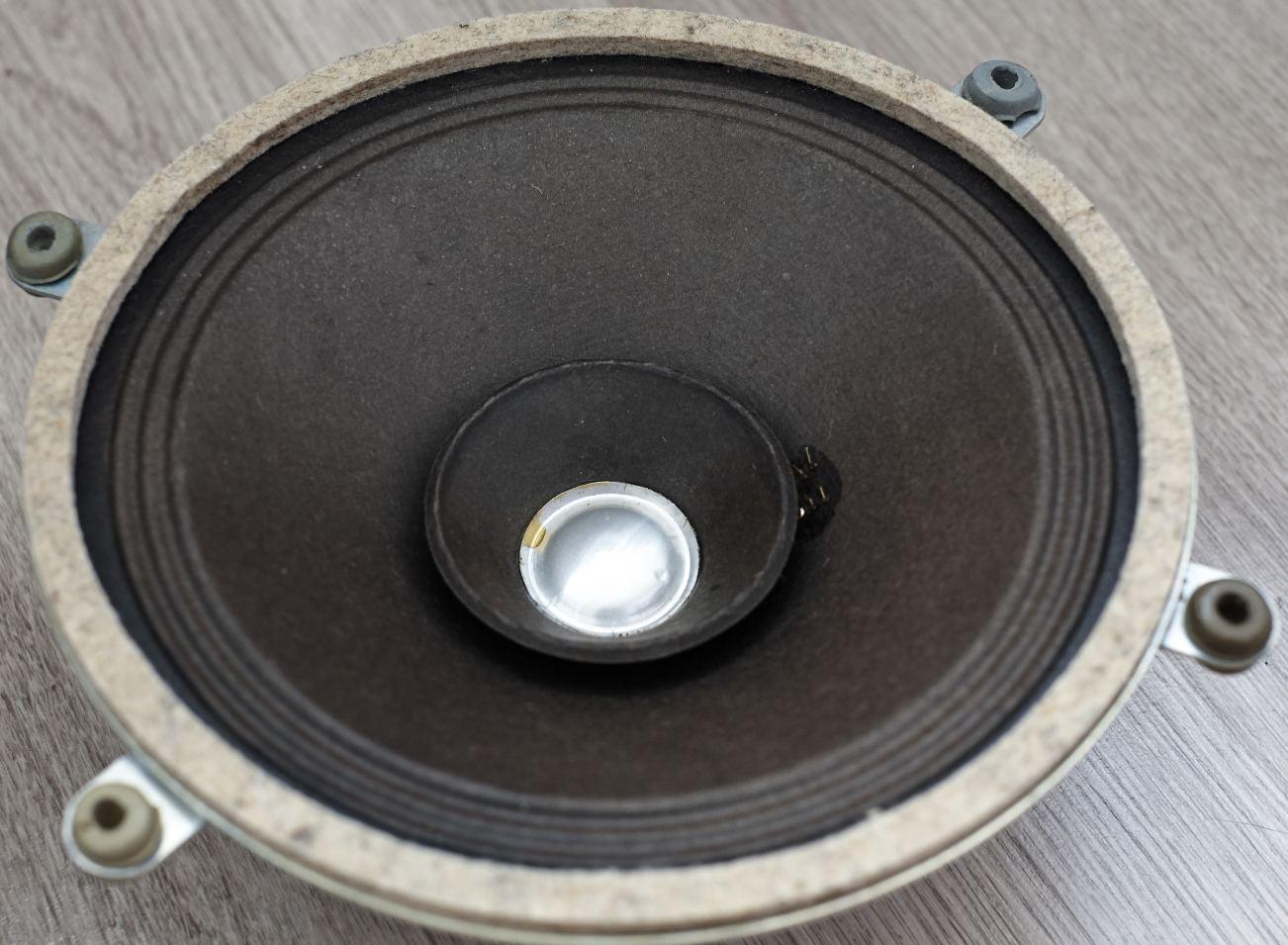

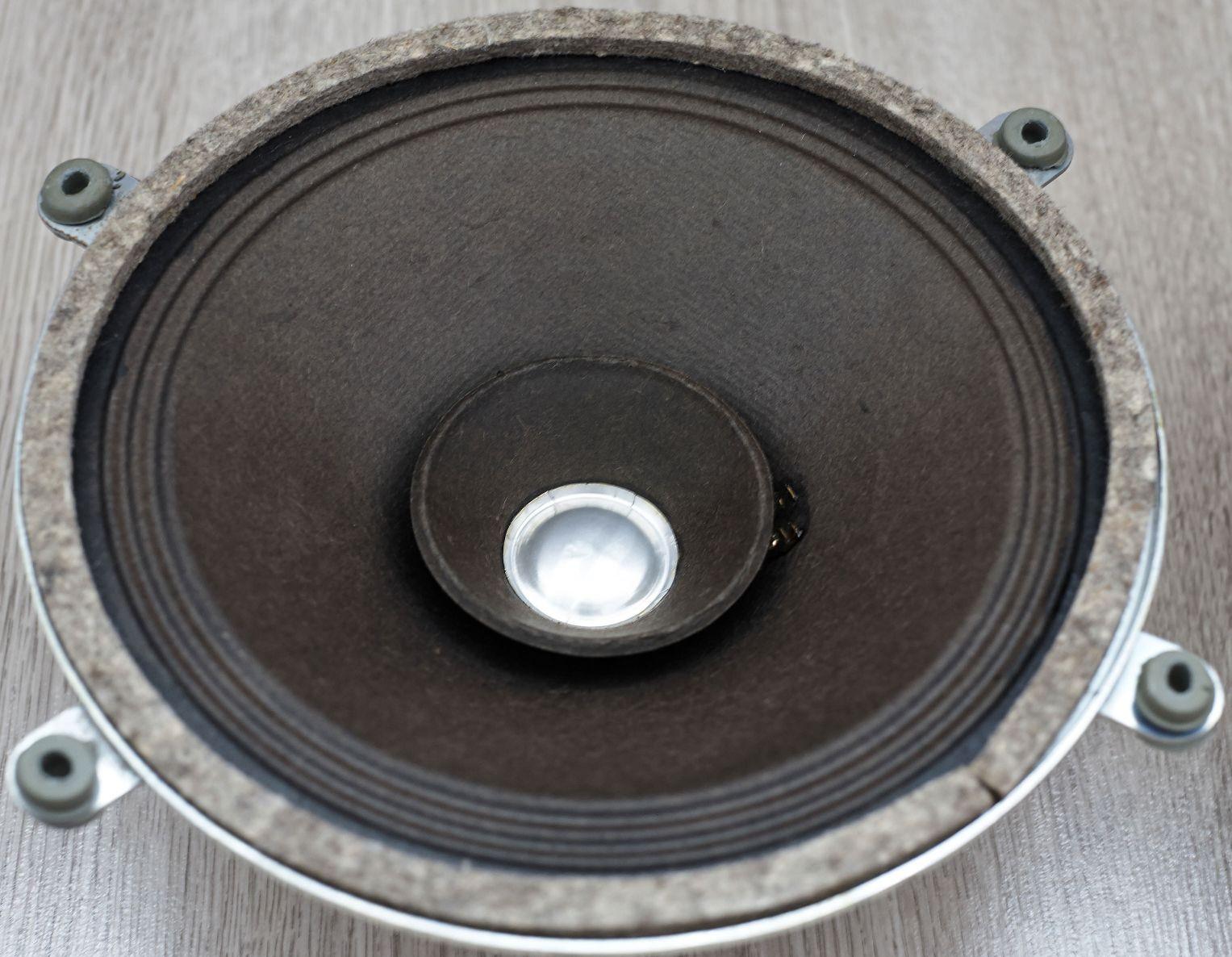

Диффузор выполнен из бумаги с дополнительным высокочастотным рупорком из той же бумажной массы. В ВЧ-конус вклеен алюминиевый пылезащитный колпачок. Бумага диффузора очень тонкая, видна длинноволокнистая структура. У ВЧ-конуса материал жестче, а волокна отличаются. Подвес изготовлен из того же материала, что и диффузор.

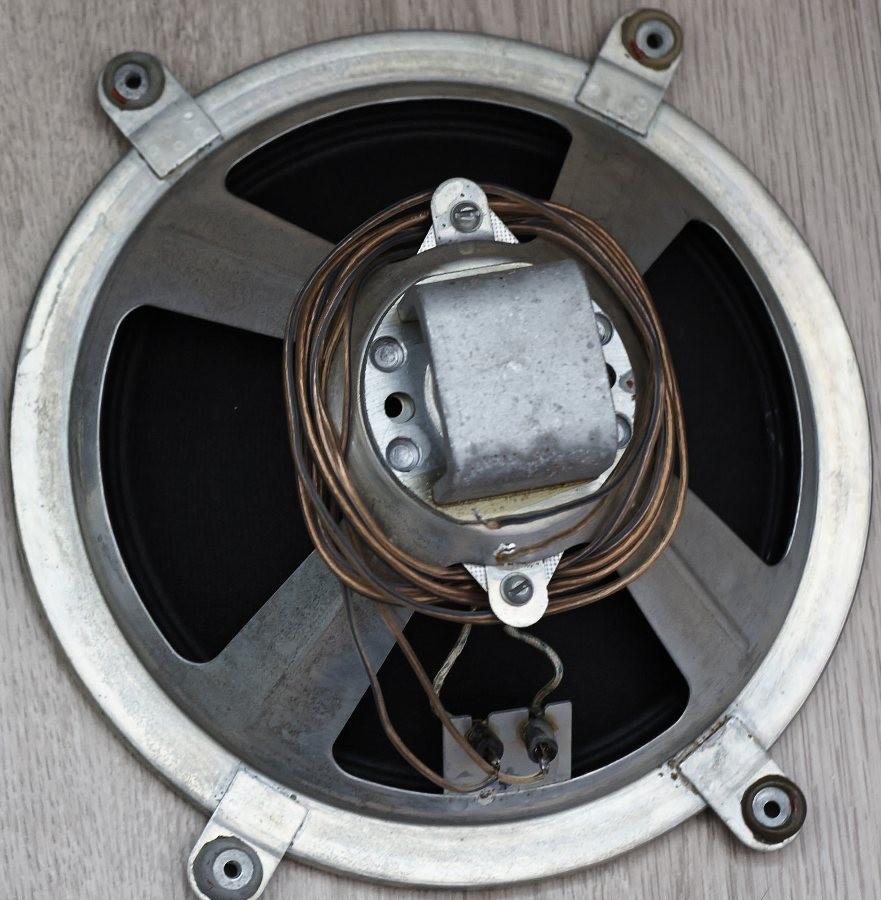

Пылезащитный колпачок выполняет стандартную функцию и приклеен к диффузору обычным способом. Формообразующая часть диффузора представляет собой чистый конус, а не экспоненту. Верхний фланец впрессован в штампованную железную корзину.

Особенностью является магнитная система из сплава МАГНИКО (марка АКО4). Этот материал аналогичен Алнико, но содержит больше кобальта: около 10% алюминия, 15% никеля, 25% кобальта, остальное — железо. Сплав обладает большей коэрцитивной силой, чем исходный Алнико. Охлаждение отлитого магнита производят в сильном магнитном поле.
