Динамик 6 ГД-2 RRR: технические характеристики и применение

Головка громкоговорителя — это классический образец советской звукотехники, разработанный Рижским радиозаводом им. А.С. Попова. Выпуск модели стартовал в 1967 году. Динамик успешно применяется в качестве низкочастотного звена в акустических системах радиоприёмников высшего класса, таких как «Симфония». Благодаря неэкранированной магнитной системе и качественному диффузору, эта модель обеспечивает чистое и сбалансированное звучание, оставаясь востребованной среди аудиофилов и радиолюбителей по сей день.

Таблица характеристик 6 ГД-2 RRR

Ниже приведены основные параметры динамика, используемые для расчета акустических систем и подбора аналогов.

Конструкция и звучание

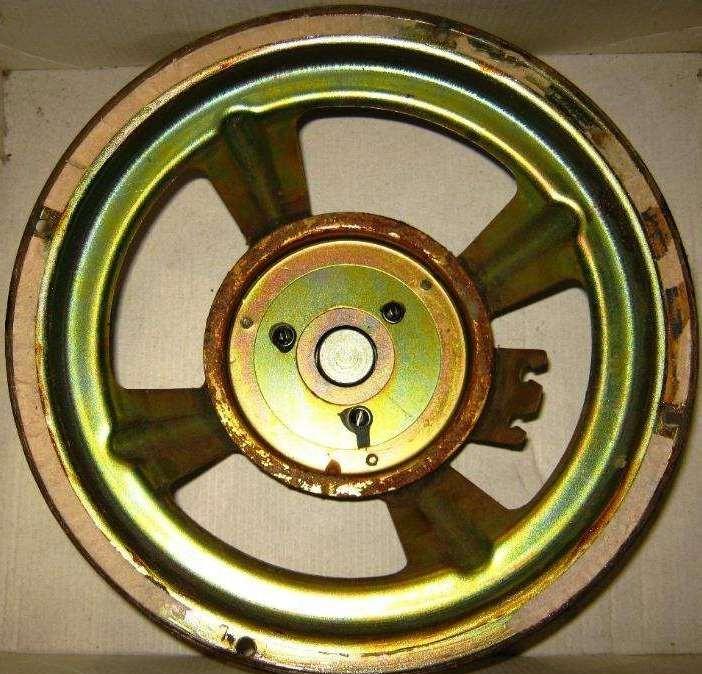

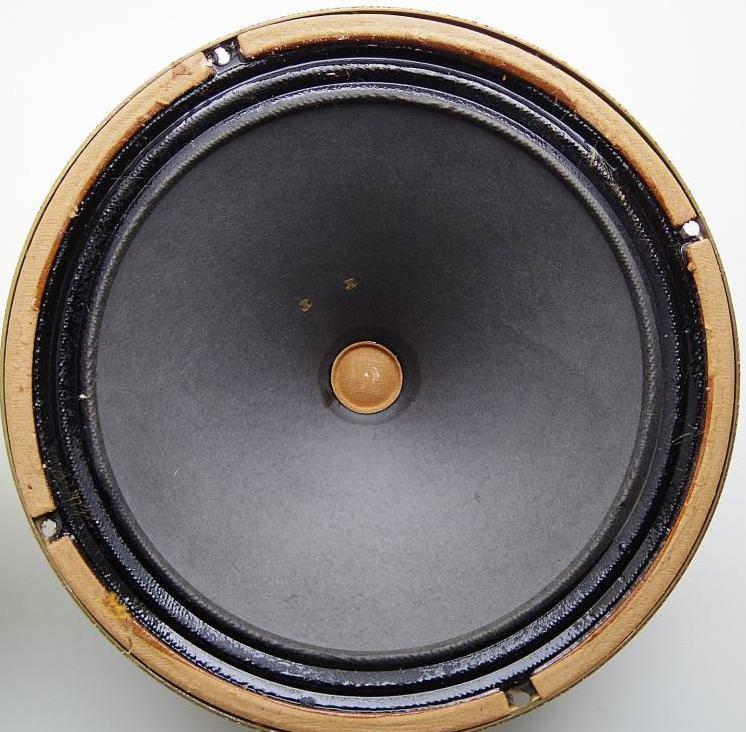

Динамик 6 ГД-2 RRR относится к классу низкочастотных головок с неэкранированной магнитной системой. Конструктивно он выполнен в круглом корпусе, где диффузородержатель изготовлен методом штамповки из стали, что обеспечивает высокую механическую прочность. Диффузор сделан из бумажной массы со специальной пропиткой, имеющей диаметр конической части 190 мм и высоту 62 мм. Масса самого диффузора составляет около 4,26 г.

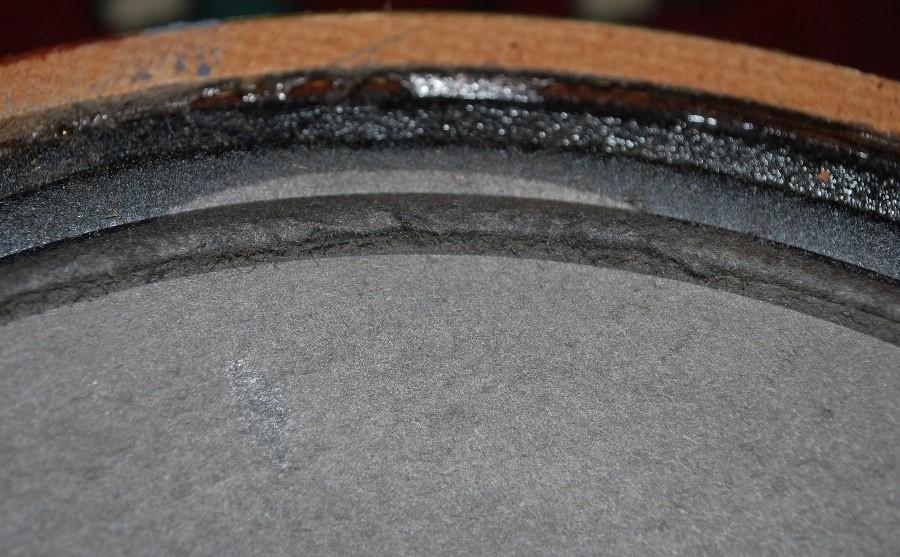

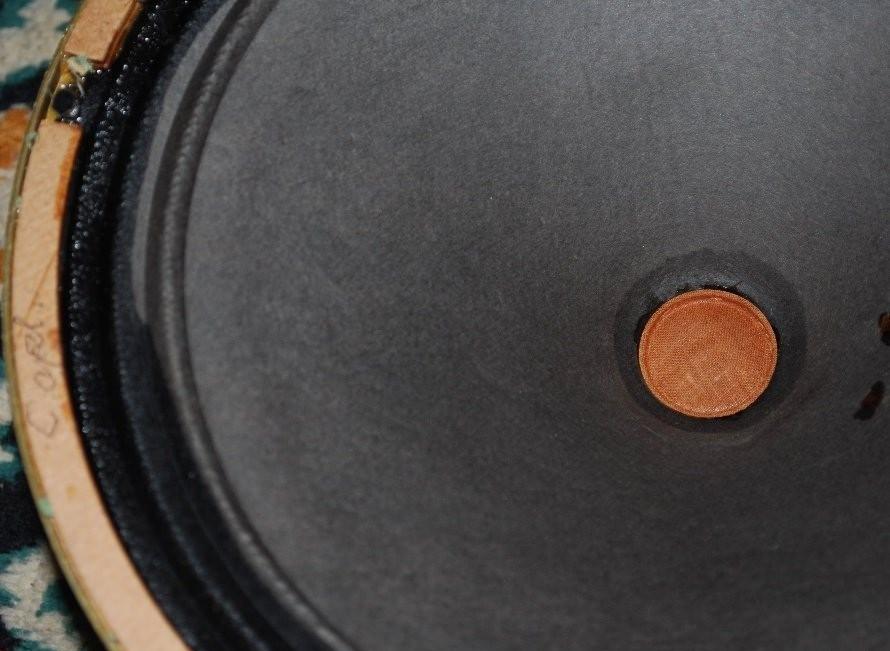

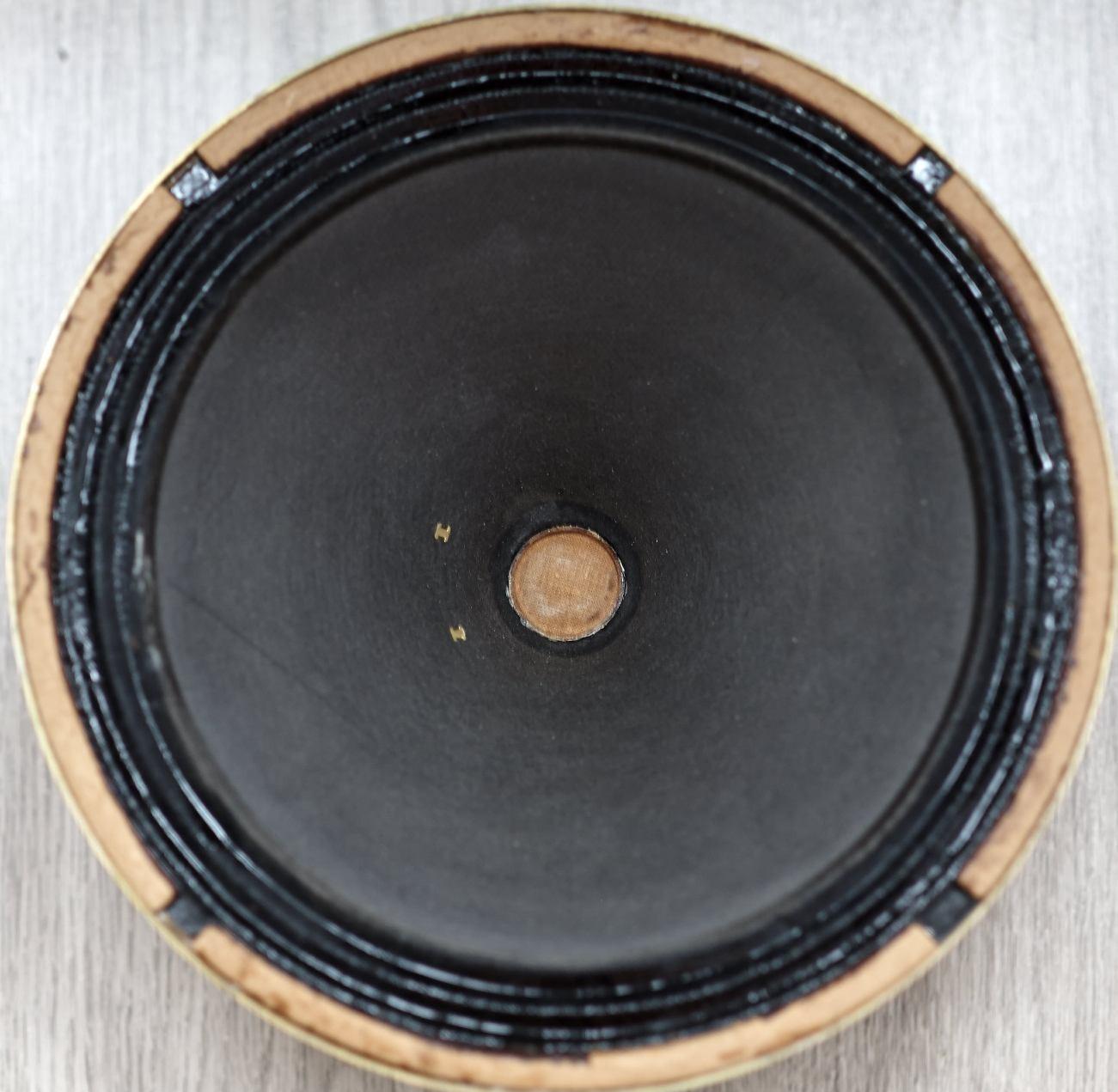

Подвес динамика — бумажный, синусоидальный, с тремя гофрами. Для предотвращения высыхания и растрескивания он покрыт липким полимерным составом. Центрирующая шайба выполнена из пропитанной ткани, а пылезащитный колпачок, вклеенный внутрь каркаса звуковой катушки, имеет сетчатую структуру. Каркас катушки — бумажный, что является традиционным решением для советской аппаратуры, обеспечивающим хороший теплоотвод.

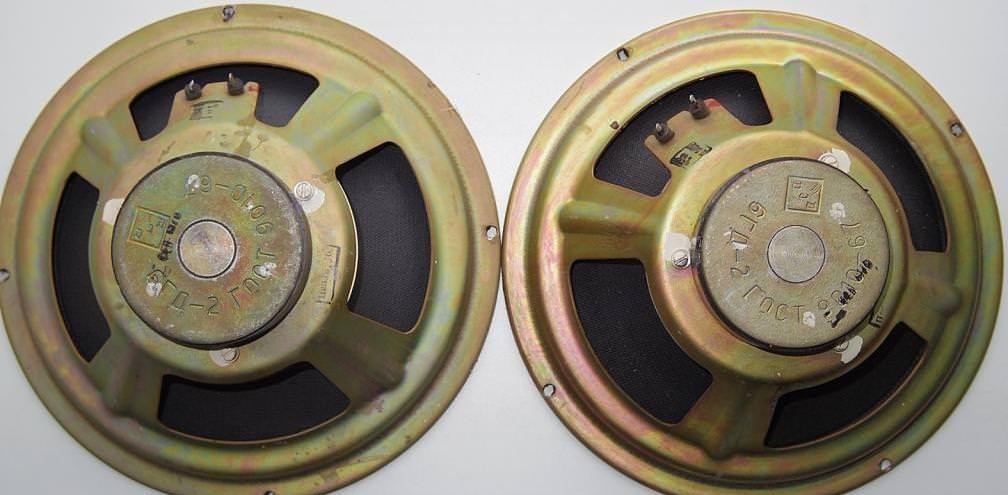

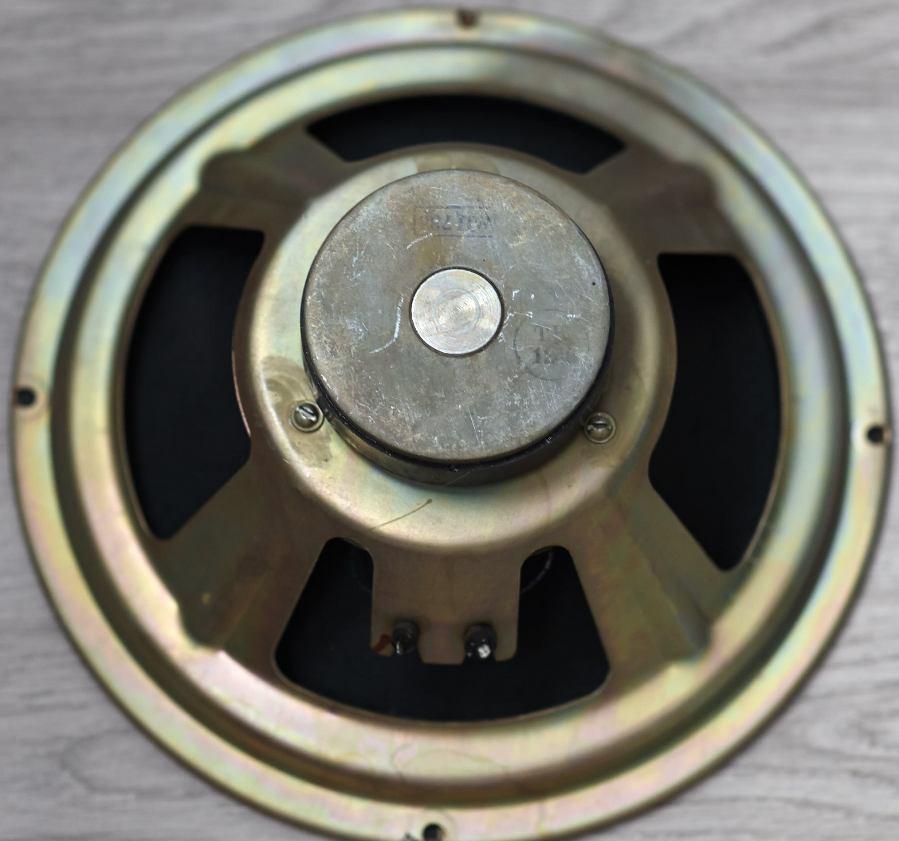

Магнитная система включает в себя кольцевой ферритовый магнит размером 85х15х35 мм. Индукция в рабочем зазоре достигает 0,95 Вб/м². Зазор имеет ширину 1,0 мм при толщине фланцев по 6 мм. Внутренний диаметр верхнего фланца составляет 27,0 мм, а диаметр керна — 25,0 мм. Такая конструкция позволяет динамiku развивать ход диффузора до 0,2 мм, обеспечивая высокое звуковое давление.

Параметры ТС (Thiele-Small)

Для точного моделирования акустических систем (АС) важны параметры эквивалентных объемов и добротности. Ниже приведены стандартные значения для динамика 6 ГД-2:

1. Частота основного резонанса (Fs): 35 Гц (допуск ±5 Гц).

2. Механическая добротность (Qms): 6,53.
3. Электрическая добротность (Qes): 0,568.
4. Полная добротность (Qts): 0,52.

Для сравнения, параметры ТС могут варьироваться в зависимости от состояния подвеса. Например, экземпляры с очень мягким подвесом могут иметь следующие характеристики:

Аналоги и совместимость

Динамик 6 ГД-2 является одним из самых массовых советских громкоговорителей. Его основные аналоги включают модификации 6 ГД-3 RRR и другие версии семейства 6ГД-2 (например, 6ГД-2В). При замене важно учитывать, что сопротивление может составлять как 4, 8, так и 16 Ом, а габариты посадочного места обычно стандартны для 8-дюймовых головок. Для сравнения, если вам нужен более мощный или высокочастотный драйвер, стоит обратить внимание на динамик 1 ГД-6, который имеет принципиально иную конструкцию и назначение.

Динамик отлично подходит для создания акустических систем с фазоинвертором или закрытым ящиком. Его частотная характеристика с неравномерностью 10 дБ позволяет использовать его как в Hi-Fi системах, так и в профессиональных мониторах, где требуется надежный и проверенный временем низкочастотный элемент.

Материал прислали: devicemusic.ucoz.ru, Крюк В.Г., ArTesla
