Низкочастотный динамик 50 ГДН: характеристики, размеры и аналоги

Низкочастотный динамик 50 ГДН — это мощный громкоговоритель с тканевым подвесом, разработанный на базе модели 35 ГДН. Ключевые параметры: сопротивление 4 Ом, резонансная частота около 38 Гц, диаметр диффузора 305 мм. Благодаря увеличенному ходу диффузора и жесткой корзине, он обеспечивает глубокий бас и отлично подходит для фазоинверторов и закрытых ящиков. Более компактный аналог — , который часто выступает прототипом для данной серии.

Характеристики и электрические параметры

Динамик 50 ГДН обладает выдающимися характеристиками для своего класса. Ниже приведены основные электрические и механические параметры, определяющие его поведение в акустическом оформлении.

Применение и звучание

50 ГДН широко применяется в Hi-Fi акустике и домашних кинотеатрах. Благодаря низкой резонансной частоте (около 38 Гц) и большой площади диффузора, он способен воспроизводить глубокие суббасы. В закрытых ящиках (АСЗ) он дает чистый и точный бас, а в фазоинверторах (АСФИ) — более объемный и мощный звук. Тканевый подвес с пропиткой обеспечивает высокую долговечность и стабильность параметров со временем.

Если вам нужен более мощный и крупный аналог для сабвуферных задач, обратите внимание на динамик 100 ГДН-4М-8, который имеет сопоставимые электрические параметры, но больший ход диффузора.

Конструкция и материалы

Корзина динамика выполнена методом литья из алюминиевого сплава, что обеспечивает высокую жесткость и отсутствие паразитных резонансов. Диффузор конусный, изготовлен из бумажной массы с пропиткой. Центрирующая шайба и подвес — тороидальной формы, тканевые, с пропиткой. Магнитная система использует кольцевой ферритовый магнит М28РА180. Звуковая катушка намотана проводом ПЭТВ-1 диаметром 0,28 мм в 2 слоя.

Стоит отметить, что данная модель практически идентична легендарному по конструкции магнитной цепи и корзины, но имеет увеличенный диффузор и подвес. Это делает его прямой эволюцией советского стандарта в формате 12 дюймов.

Аналоги и совместимость

В линейке советских и российских НЧ динамиков 50 ГДН имеет прямых наследников и аналоги по форм-фактору. К ним относятся модели 75 ГДН и 100 ГДН. Для тех, кто ищет альтернативу с улучшенными характеристиками диффузора, существует модификация 100 ГДН с сотовым диффузором на базе 35 ГДН, которая предлагает лучшую жесткость при меньшем весе.

Параметры Т-С (Thiele-Small)

Ниже приведены измеренные параметры Т-С для трех экземпляров динамика, что позволяет оценить разброс характеристик при производстве:

Отзыв владельца и тестирование

Динамик 50 ГДН был протестирован в корпусе АС . Сравнение с эталонным 25ГД-26Б показало, что последний звучит более басовито, но с завалом на средних частотах. Измерения петличкой BOYA BY-M1 подтвердили сходимость показаний выше 40 Гц. Динамик 50 ГДН имеет хороший отклик в диапазоне 100–700 Гц, однако субъективно низкие частоты (30–50 Гц) могут требовать доработки корпуса (например, оклейки войлоком для подавления стоячих волн).

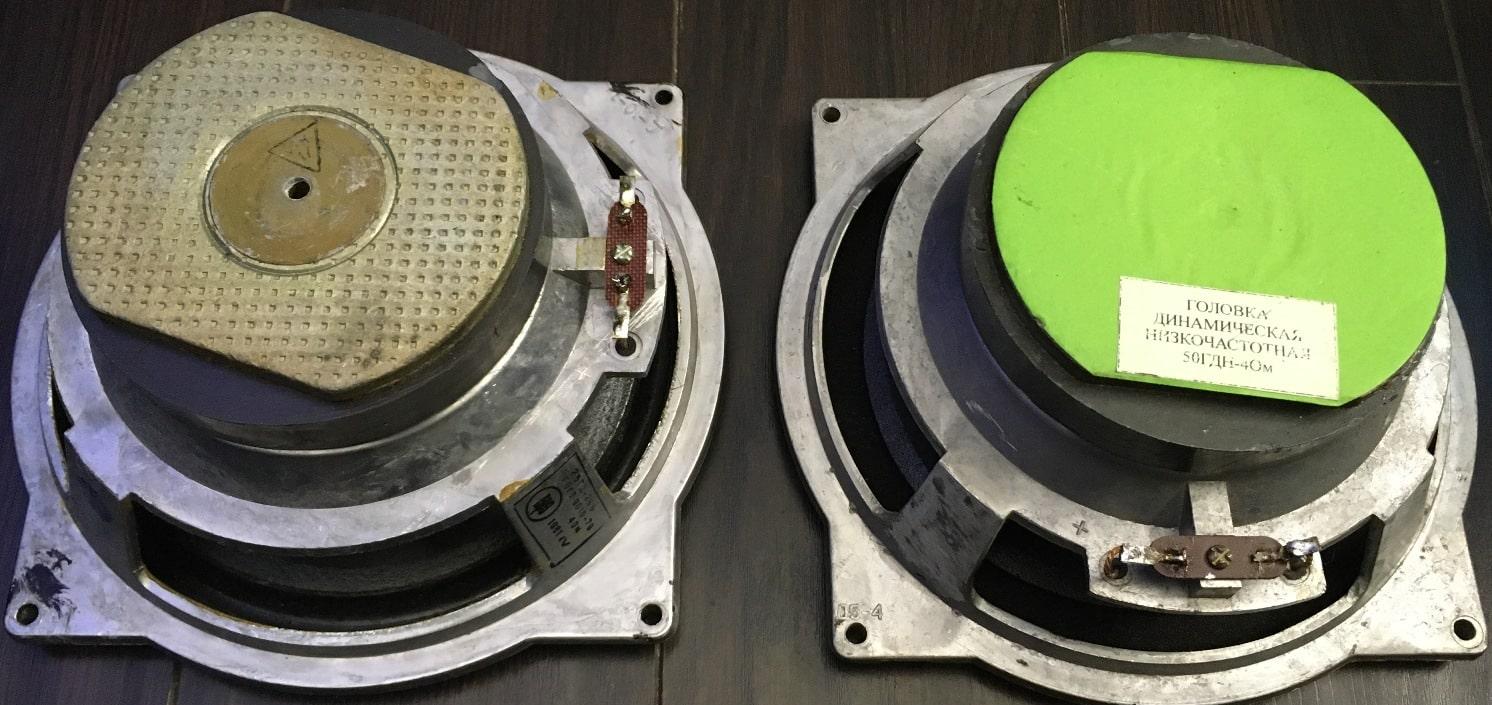

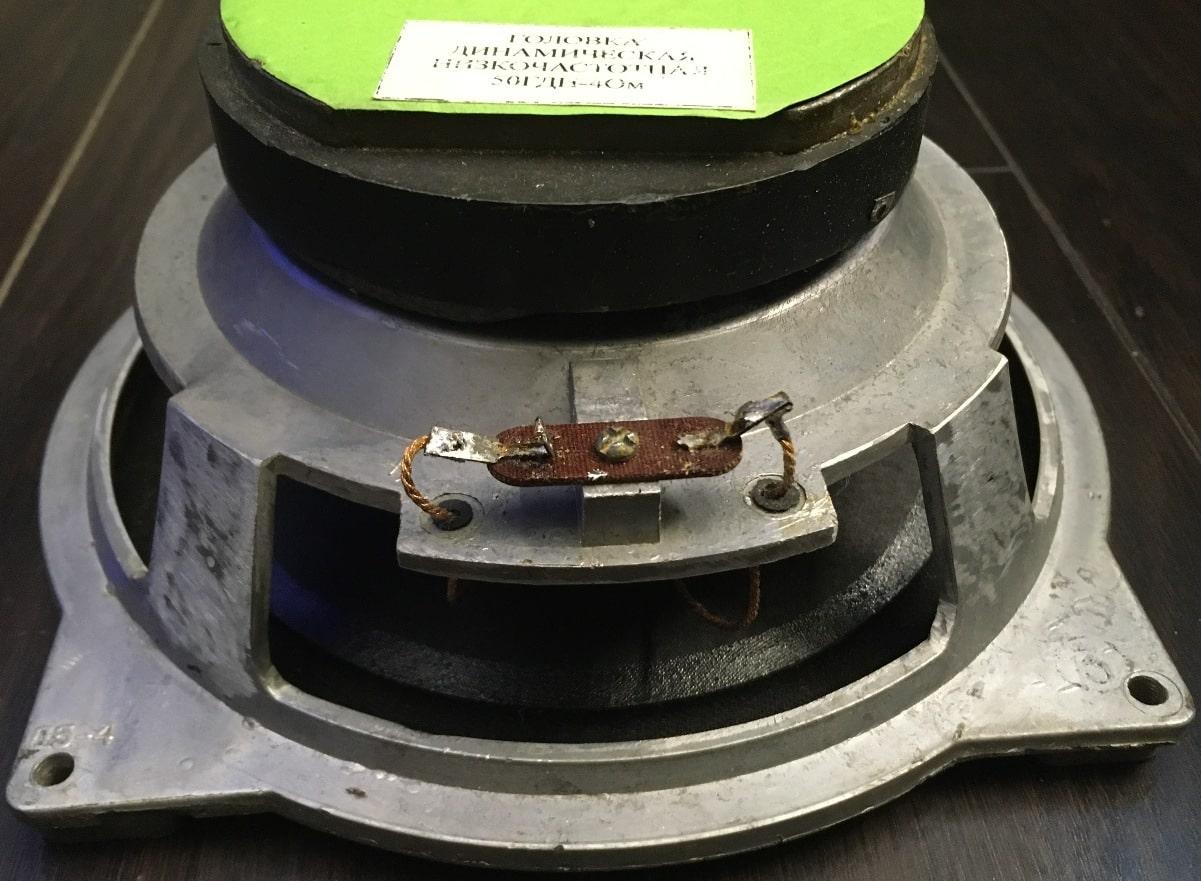

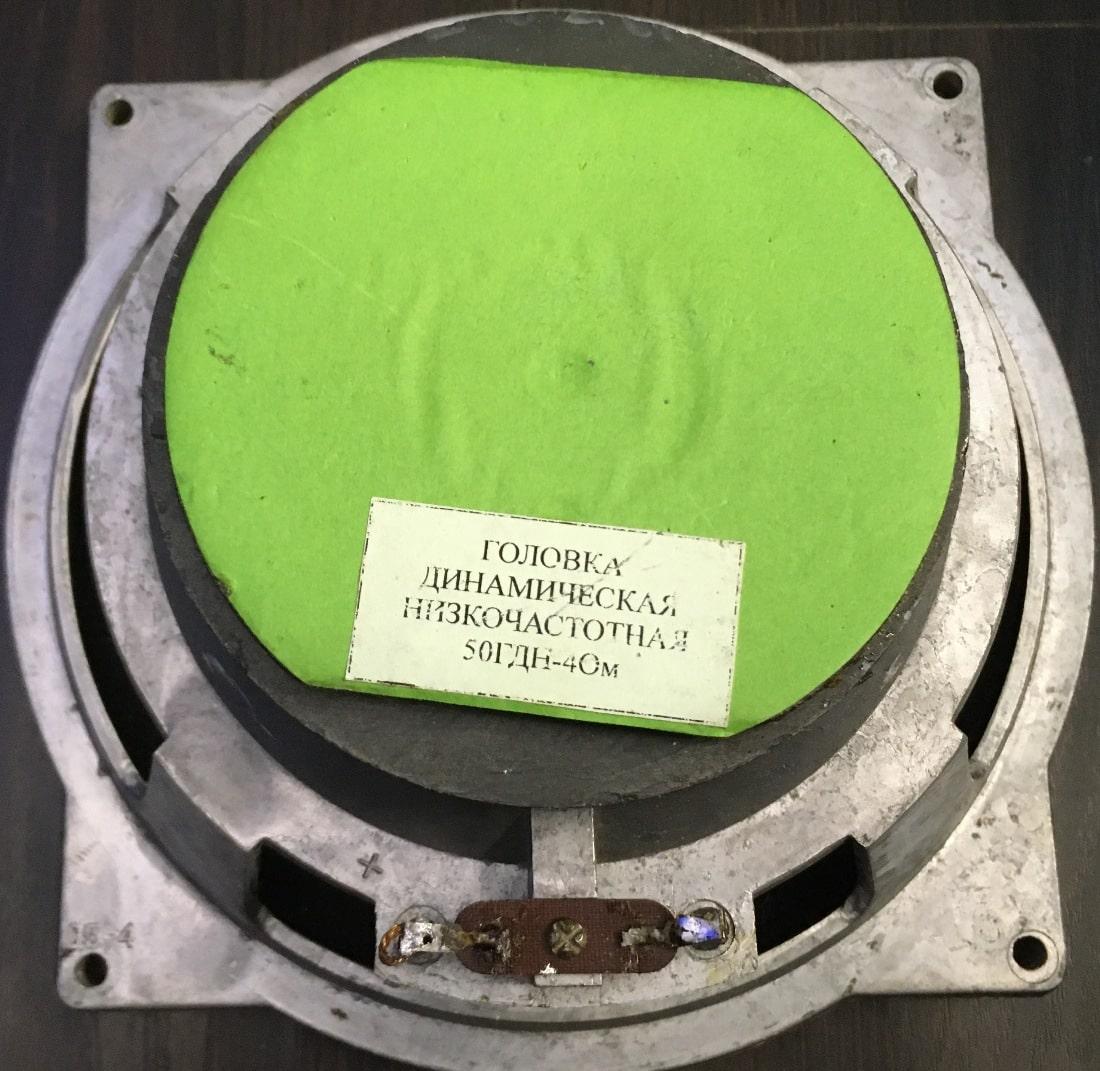

Производство динамика, судя по маркировке и качеству исполнения, может быть кустарным или полукустарным (возможно, г. Харьков, 2010 год). Наклейка указывает на сходство с моделями 50ГДН-1м-8 и 75ГДН-1м-4. При этом конструкция полностью повторяет базу 25ГД-26Б, отличаясь только размерами подвеса и диффузора.

Параметры 50ГДН:

Диапазон частот: 40 – 5000 Гц

Сопротивление: 4 Ом

Паспортная мощность: 35 Вт

Долговременная мощность: 50 Вт

Кратковременная мощность: 125 Вт

Основной резонанс: 38 Гц (±2 Гц)

Полная добротность: 0,3 (±0,1)

Эквивалентный объем: 47 л

Размеры: Ø200х97 мм

Вес: 2 кг

Описание 50ГДН

Так как динамик практически ничем не отличается от , то и описание будет таким же. Корзина выполнена методом литья из алюминиевого сплава под давлением. Диффузор конусный из бумажной массы с пропиткой. Пылезащитный колпачок большего диаметра и изготовлен из бумаги. Подвес тороидальной формы из ткани с пропиткой. Так же здесь нет резинового уплотнителя по краю корзины. Центрирующая шайба тканевая с пропиткой. Магнитная цепь состоит из кольцевого ферритового магнита марки М28РА180 размером К110х45х16 мм. Керн диаметром 39,82 мм. Верхний фланец с отверстием диаметром 42,75 мм. Высота воздушного зазора 7 мм, его радиальная ширина 1,46 мм. Звуковая катушка намотана проводом ПЭТВ-1 Ø0,28 мм в 2 слоя, в первом слое 47 витков, во втором – 44, высота намотки 13,5 мм. Омическое сопротивление – 3,6 Ом. Высота катушки 26,2 мм, внутренний диаметр 40,32 мм, внешний (вместе с намоткой) 42 мм.

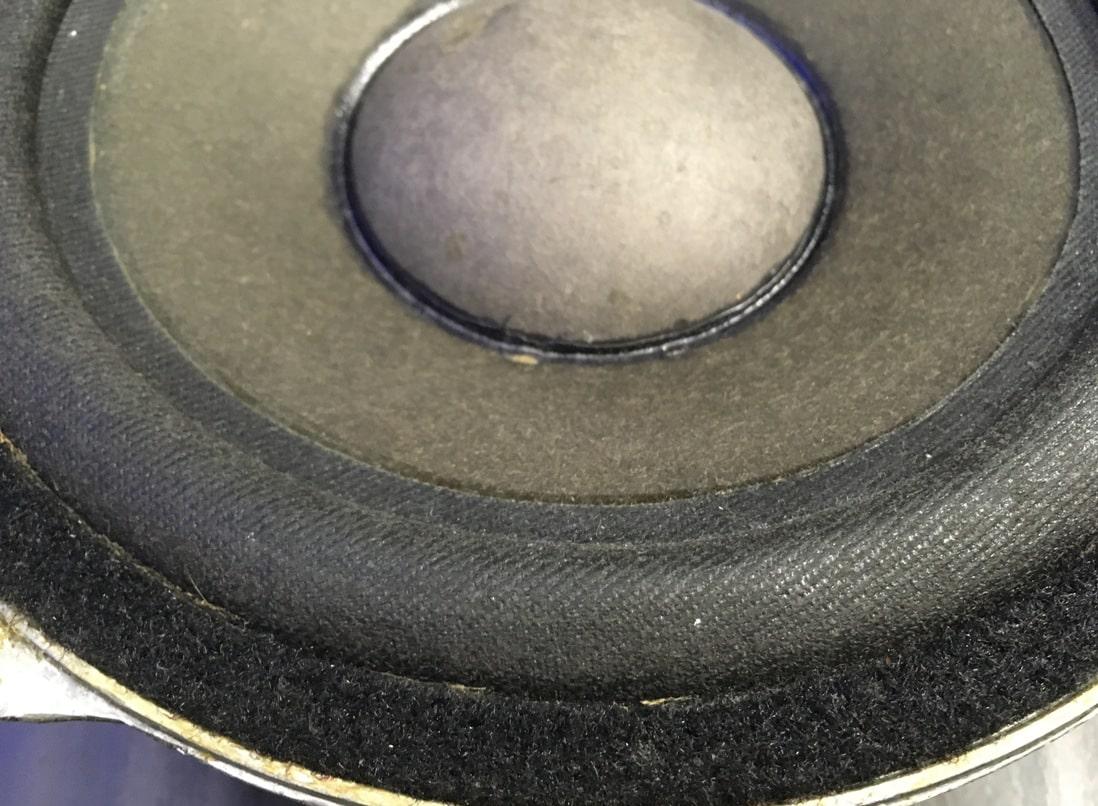

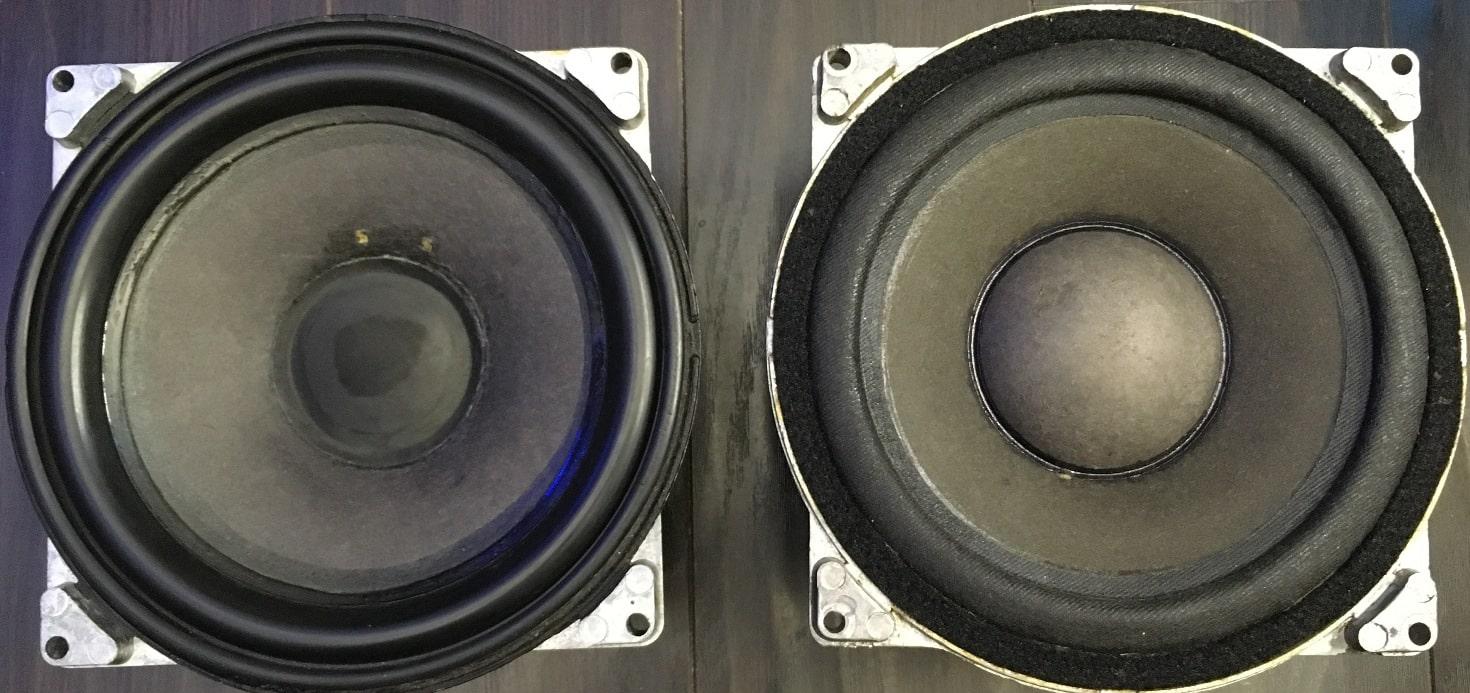

Подвес в точности повторяет форму оригинального:

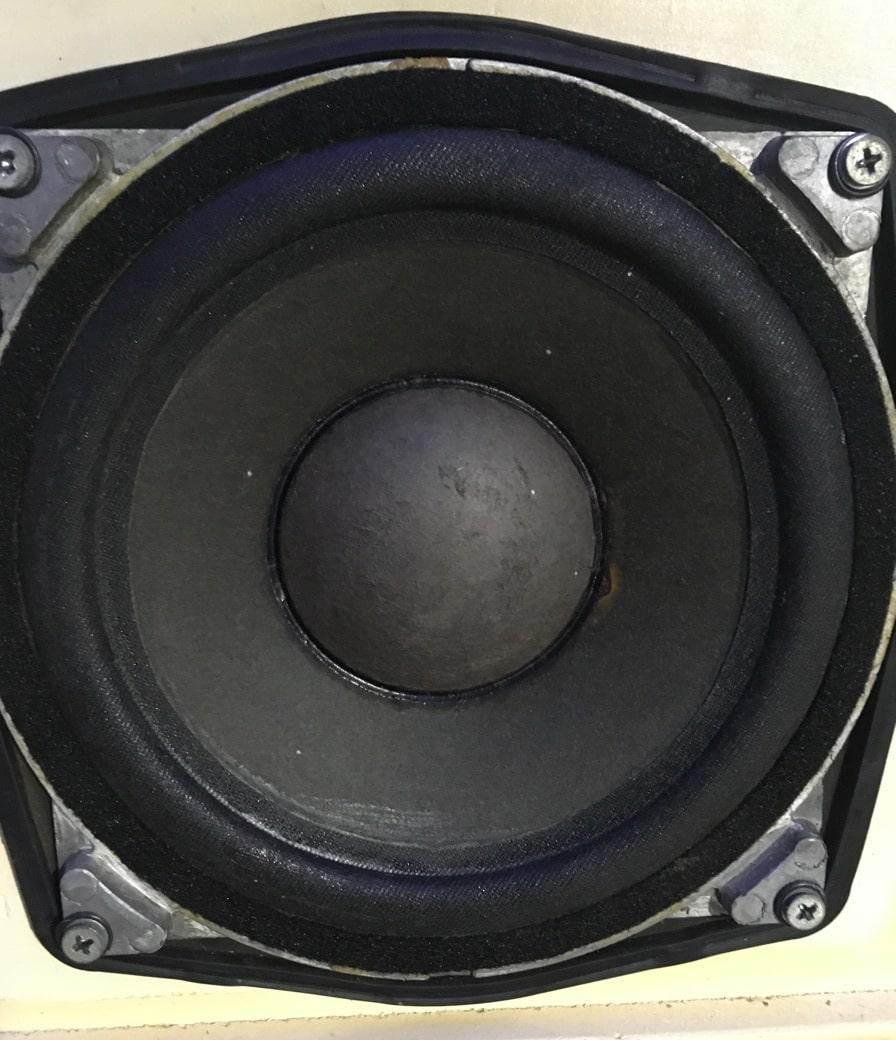

В корпусе АС и отзыв владельца

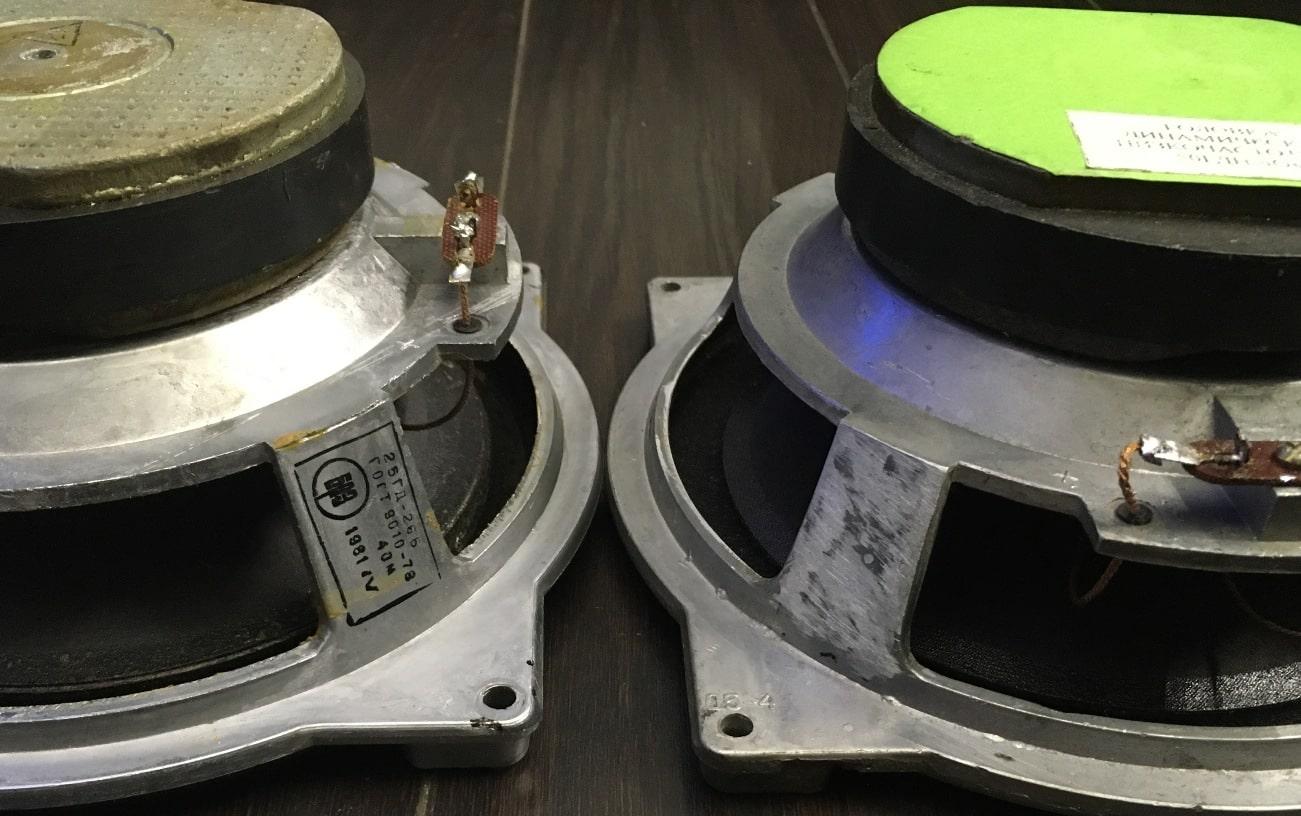

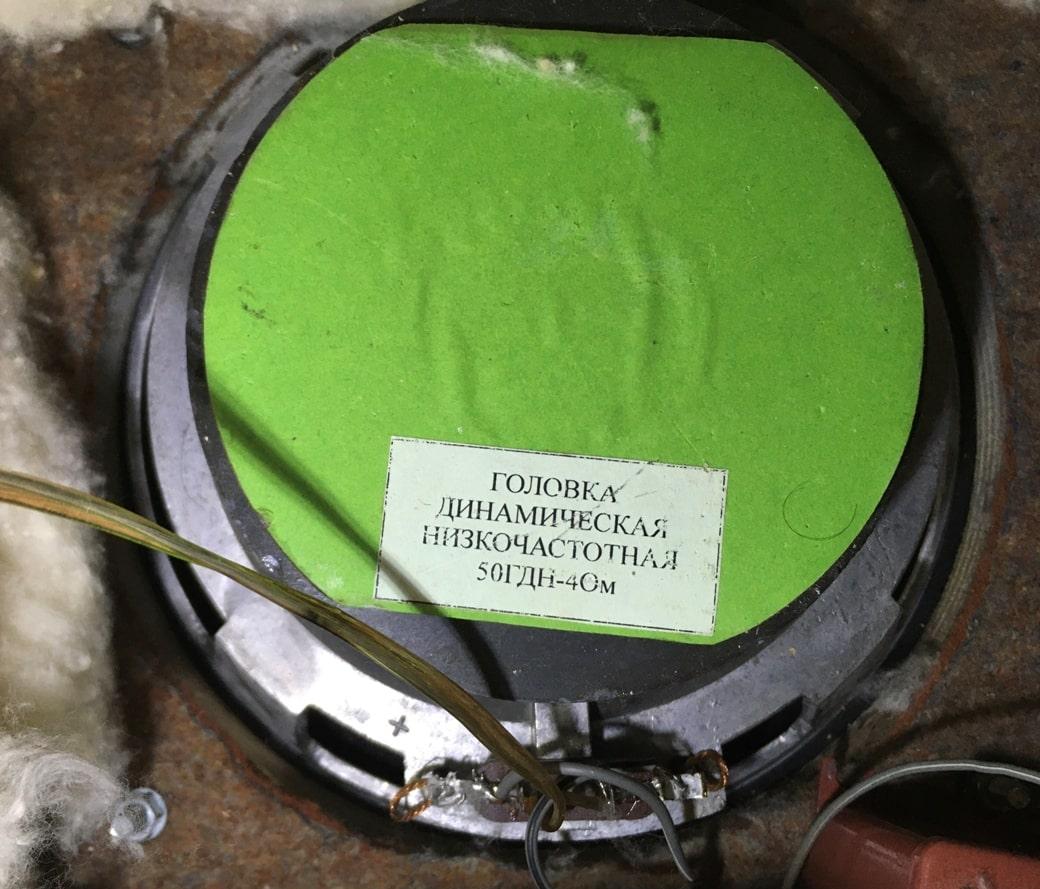

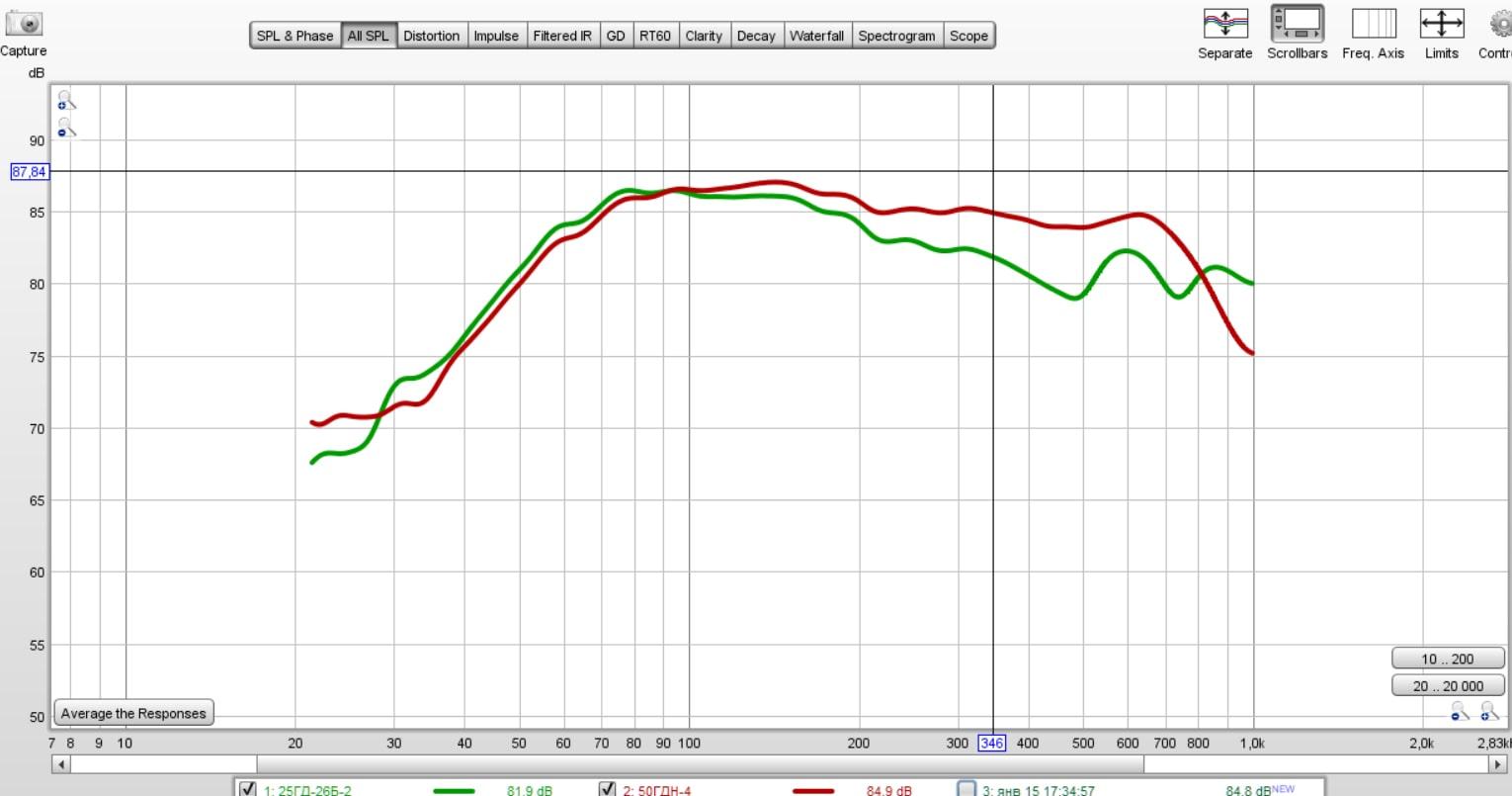

Рассматриваемый громкоговоритель установлен в . Стандартный 25ГД-26Б играет на слух более басовито, это ярко выражено, но как-то глухо, замер расставил все на свои места, видимость баса из-за завала на середине. Замерялся петличкой BOYA BY-M1 (на низах показывает не правду, поэтому замерялся по три раза каждый динамик и усреднился). Выше 40 Гц показания в каждой серии сходятся. СЧ не отключались, НЧ через фильтр, расстояние 6 см до подвеса. Большой разброс по электрической добротности (Qes). Рама “доработана напильником”, ведь плоскость у корзины после литья не нуждается в доводке, скорее всего там была старая маркировка – 35ГДН. Новая маркировка не нанесена, но приклеена бумажка. Это наводит на мысль, что производство кустарное или полукустарное. Субъективно на слух — низ зажат, но скорость у них хорошая, то есть от 100 до 700 Гц они отыгрывают хорошо, а с низом что-то не так. В том же 2010 году корпуса изнутри были оклеены войлоком, низов 30-50 Гц было маловато, немного раскатисто, но они были, без войлока я этих низов не слышу почти, но стали выпирать частоты выше (70-90 Гц на слух), возможно корпуса запели.

В сравнении с :
