Описание и назначение динамика 5 ГДШ-3-8 (3 ГД-42)

Акустические динамики 5 ГДШ-3-8, также известные под кодовым обозначением 3 ГД-42, представляют собой надежные компоненты для создания качественного звукового сопровождения. Эти широкополосные громкоговорители, разработанные еще в советское время, пользуются высокой популярностью благодаря отличному качеству сборки и сбалансированному звучанию. Они часто становятся выбором для тех, кто ищет альтернативу современным аналогам, таким как динамик 5 ГДШ-3-4, предлагая при этом проверенную временем конструкцию.

Одной из ключевых особенностей 5 ГДШ-3-8 является линейный ход диффузора, что обеспечивает чистое воспроизведение звука без искажений. Диаметр головки составляет 5 дюймов, что позволяет использовать её как в домашней, так и в профессиональной акустике. Модель рассчитана на работу в диапазоне мощностей от 1 до 8 Вт, что делает её универсальной для различных задач. Для сравнения, более мощный аналог, например, динамик 3 ГДШ-13-8, предназначен для низкочастотных задач, тогда как 5 ГДШ-3-8 лучше справляется со средними и высокими частотами.

Динамики 5 ГДШ-3-8 известны своим насыщенным и теплым звучанием. Они часто используются в колонках для звукового оформления небольших помещений, а также в комбинированных акустических системах. Вес одного динамика составляет примерно 0.5 кг, что делает их достаточно легкими для установки в любые корпуса. Диаметр магнита в 5 ГДШ-3-8 составляет около 70 мм, что обеспечивает отличную чувствительность и мощность звука. Советские инженеры заложили в эту модель лучшие наработки своего времени, что сделало её востребованной и по сей день. Полярность динамика указана на его корпусе, что упрощает его подключение и настройку.

Таблица характеристик 5 ГДШ-3-8 (3 ГД-42)

Изготовитель: Рязанский радиозавод.

Назначение: для применения во встроенных открытых акустических системах автомобильной радиоаппаратуры для работы в помещениях и на открытом воздухе. Исполнение: общепромышленное, тропическое, экспортное.

Технические характеристики:

Диапазон частот: 100 – 12500 Гц

Чувствительность: 92,5 дБ

Неравномерность АЧХ: 14 дБ

Сопротивление: 8 Ом

Коэффициент гармоник на частотах:

200-1000 Гц: 5%

2000 -10000 Гц: 3%

Мощность:

рабочая: 3 Вт

паспортная (шумовая): 5 Вт

долговременная: 8 Вт

кратковременная: 15 Вт

Частота резонанса: 100 Гц (±20 Гц)

Полная добротность: 0,8 (±0,4)

Размеры: 160х100х55 мм

Вес: 0,58 кг

Конструкция:

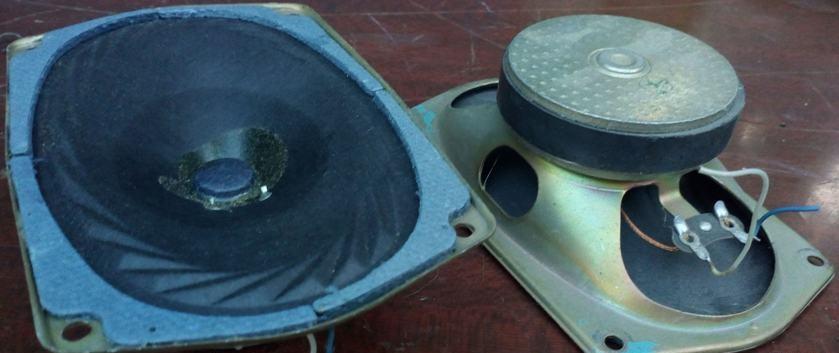

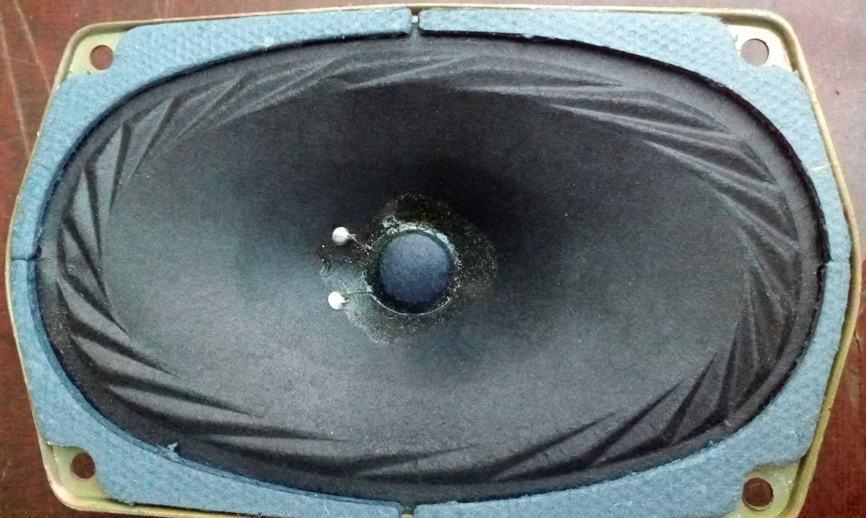

Головка электродинамического типа, широкополосная, овальная, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

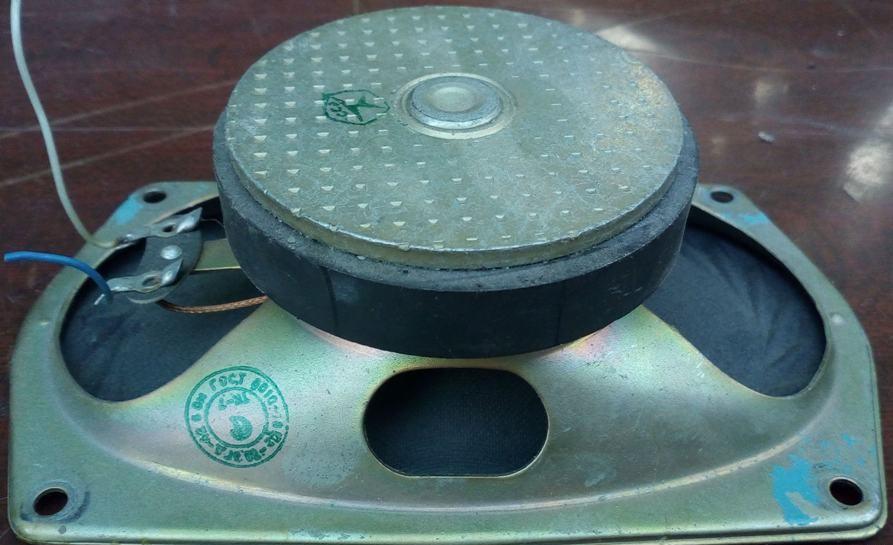

Магнитная цепь:

1. Кольцевой магнит марки М16БА190-6, размером К75х28х12,5 мм;
2. керн диаметром 15 мм;
3. верхний фланец с отверстием 16,7 мм;

4. высота воздушного зазора 3,5 мм;
5. радиальная ширина воздушного зазора 0,85 мм;
6. индукция в зазоре: 1,1 Тл.

Подвижная система:

1. звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,112 мм, намотка двухслойная, общее число витков 83, в первом слое 43, во втором 40, высота намотки 5,8 мм, омическое сопротивление 8 Ом (±0,3 Ом). Каркас ЗК изготовлен из бумаги К-080-1,2 толщиной 0,08 мм. Высота ЗК 13 мм, внутренний диаметр 15,4 мм, внешний (вместе с намоткой) 16,1 мм;
2. диффузор и подвес изготовлены из бумажной массы с пропиткой;
3. центрирующая шайба, изготовленная из пропитанной ткани;

4. пылезащитный колпачок из бумажной массы с пропиткой.

---

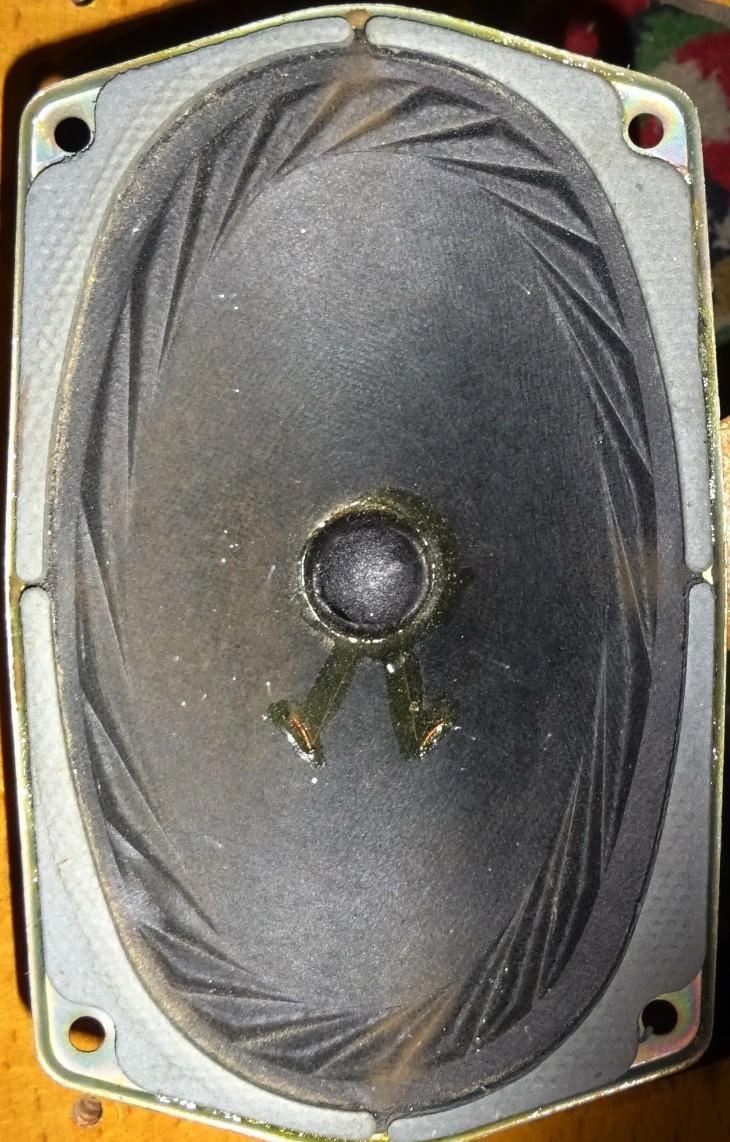

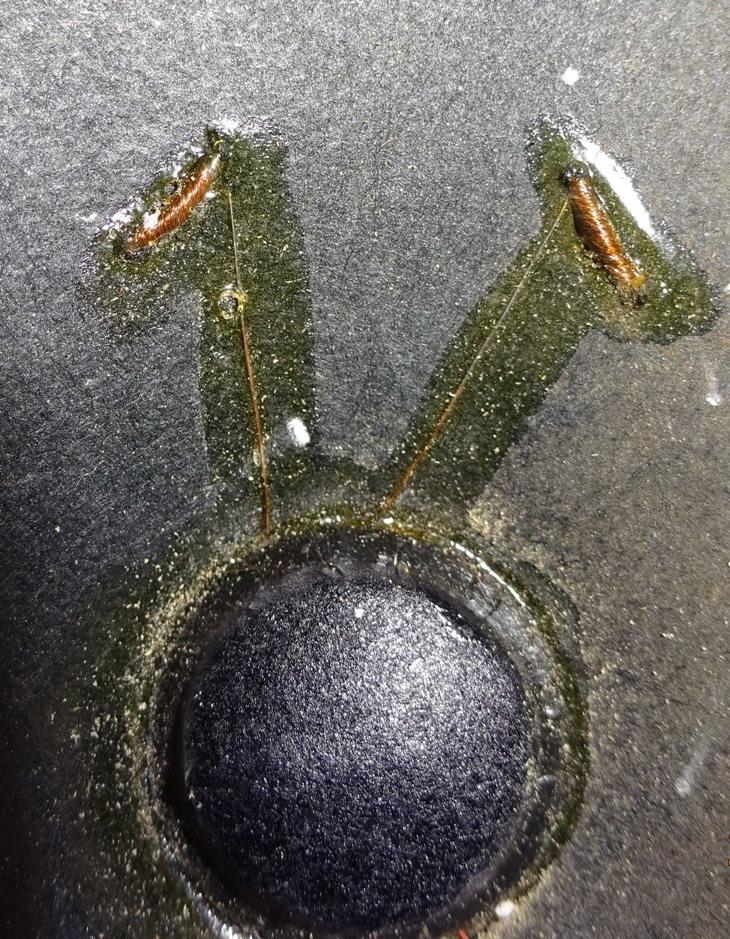

Канатики прикрепляются к диффузору необычным образом:
